【MSX0】MSX0VIBE.PAS【Turbo Pascal】

はじめに

Ninune-wa さんの IoT BASIC サンプルを『Turbo Pascal』へ移植してみます。

• 【MSX0】IoT BASIC サンプルの移植【Turbo Pascal】(Qiita)

MSX0VIBE.BAS

BASIC のソースコードは GitHub で公開されています。

• MSX0Stack-VibrationMotor (GitHub: @Ninune-wa)

項目	説明
概要	内蔵振動モーターを 2 秒間振動させます。
ファイル名	MSX0VIBE.BAS
対応デバイス
コメント	Face Bottom Base や Battery Bottoms を装着して、プログラムを実行してください。

See also:

• 『MSX0 Stack』の操作方法 - ハードウェア (Qiita)

MSX0 Stack での挙動

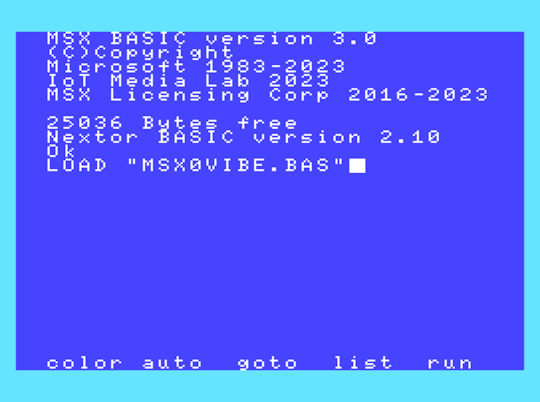

MSX0VIBE.BAS をロードして、

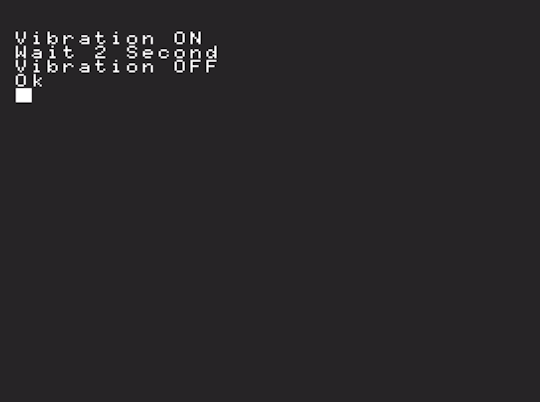

実行してみました。

内蔵振動モーターが 2 秒振動し、その後停止しました。

ただ、当方の環境では連続して実行すると振動モーターが停止しなかったり AXP192 が見つからなくなったりする事がありました。

プログラムは〔Ctrl〕+〔Stop〕(リモートコントロールパネルからは〔Ctrl〕+〔F12〕)で中断できます。

Turbo Pascal へ移植

別途、SYSUTILS.LIB と IOT.LIB が必要です。

• 【MSX0】IOT.LIB (Qiita)

MSX0VIBE.PAS

(* Test Code: MSX0Stack Vibration motor *)
program MSX0VIBE;
type
  LibStr = string[80];
{$I SYSUTILS.LIB}
{$I IOT.LIB}
var
  node: LibStr;
  function FindNode(var node: LibStr; addr: LibStr): Boolean;
  var
    List, Last, p: PItem;
    Flg: Boolean;
  begin
    List := nil;
    Flg := IoTFindCount(node) < 0; { Always False }
    IoTFind(node, List, Last);
    p := List;
    while (p <> nil) and (not Flg) do
      if p^.Data = addr then
      begin
        Flg := True;
        node := node + '/' + p^.Data;
      end
      else
        p := p^.Next;
    ClearListItem(List);
    FindNode := Flg;
  end; { FindNode() }
  procedure Vibe(node: LibStr; Mode: Boolean);
  const
    MStr: array [Boolean] of String[3] = ('OFF', 'ON');
  var
    v: Integer;
  begin
    Writeln('Vibration ', MStr[Mode]);
    IotPutStr(node, #$12); { REG 12H:DC-DC1/3 & LDO2/3 output control }
    v := IotGetInt(node);
    if Mode then
      v := v or $08   { Vibration ON :REG 12H LDO3 switch cotrol Bit3 (1:enable)  }
    else
      v := v and $F7; { Vibration OFF:REG 12H LDO3 switch cotrol Bit3 (0:disable) }
    IotPutStr(node, #$12 + Chr(v));
  end; { Vibe() }
  procedure Wait(n: Integer);
  begin
    Writeln('Wait ', n , ' Second');
    Delay(n * 894); { 1sec = 3.579545 / 4 * 1000 }
  end; { Wait() }
begin
  (* Init *)
  ClrScr;
  node := 'device/i2c_i';          { Device Tree }
  if not FindNode(node, '34') then { I2C Address for AXP192 }
  begin
    Writeln('Internal I2C device not found...');
    Exit;
  end;
  (* Vibrator ON *)
  Vibe(node, True);
  (* Wait n Second *)
  Wait(2);
  (* Vibrator OFF *)
  Vibe(node, False);
end.

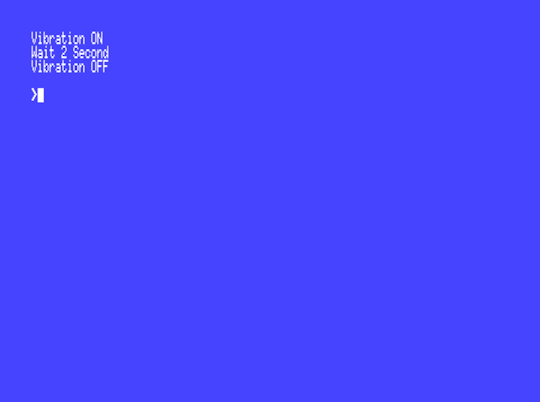

実行してみました。

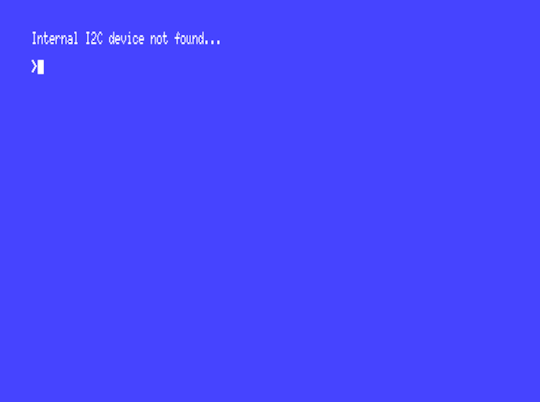

やはり、当方の環境では連続して実行すると振動モーターが停止しなかったり AXP192 が見つからなくなったりする事がありました。うまく動作する時はうまく動作するのですが...。

解説

サブルーチン

サブルーチンを手続きと関数で書き替えました。コードの総量は増えましたが、読みやすくはなったかもしれません。

結果を利用しない関数

Turbo Pascal 3.0 や標準 Pascal では結果を利用しない関数を呼び出すことができません。例えば Integer 型の結果を返す関数 foo() は、次のような呼び出しはできません。

結果を利用しない呼び出し

  foo(123);

つまり、手続きや関数のパラメータとして使うか、結果を変数に取るしかありません...まぁ、「関数」とは本来そういうものですけれど。

パラメータとして結果を利用

  Bar(foo(123));

変数に代入して結果を利用

var
  n: Integer;
begin
  n := foo(123);
end;

IoTFind() の前に必ず IoTFindCount() 関数を呼び出す必要があるのですが、この結果は必要ありません。つまり、普通に書くと次のようなコードになります。

var
  Flg: Boolean;
  n: Integer;
begin
  Flg := False;
  n := IoTFindCount(node);
  ...

• Flg は False で初期化したい
• IoTFindCount() は常に実行したい
• IoTFindCount() が返す結果は利用しない

この条件を満たすように短く書くと、次のようなコードになる訳です。

var
  Flg: Boolean;
begin
  Flg := IoTFindCount(node) < 0; // IoTFindCount() は負数を返さないため、常に False
  ...

短くできましたが、初見では何をやっているのか理解できないかもしれませんね。あまりいいコードではないです。

なお、結果を無視して関数を実行できる拡張構文 {$X+} は Turbo Pascal 6.0 以降で利用可能です。

おわりに

今回の移植に関して難しい所は特にありませんでした。

See also:

• 【MSX0】MSX0VIB2.PAS【Turbo Pascal】(Qiita)
