OpenCV aruco用のARマーカの生成

Last updated at Posted at 2021-03-16

OpenCVのarucoライブラリで使用されるarマーカーは以下のサイトで簡単に作成することができます.

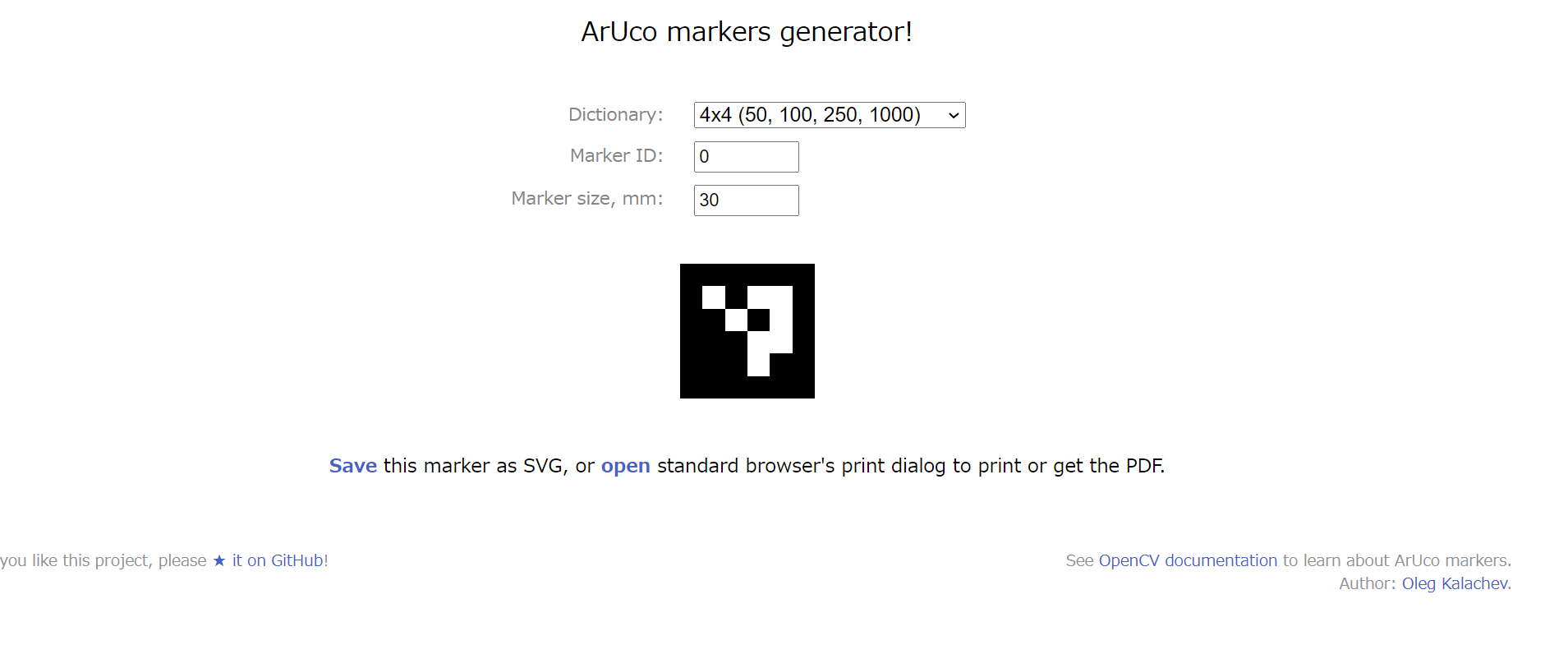

サイトを開くと下の写真のようなサイトが表示されます.お好みの辞書(44,55,66,77)とマーカーID,マーカーサイズが設定できます.

スクリーンショット (16).png

  • 作成テスト1 サイト上のopen文字からpdf化して,印刷 →
    (100mm100mm)のマーカが(97mm97mm)くらいで出力された

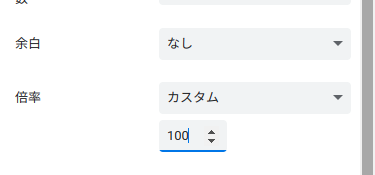

  • 作成テスト2 サイト上のopen文字からpdf化時に設定を、余白: なし,倍率をカスタムを100%に設定

Screenshot from 2022-09-05 11-47-14.png

  • 作成テスト3 サイト上のopen文字からプリンターを選択。選択時に設定を、余白: なし,倍率をカスタムを100%に設定。

100mm*100mmのマーカーができた

印刷する際に倍率を変えない設定をするのが大事

  • 作成テスト4 サイトからsvgで保存したものを開いて,印刷。倍率100%,余白無しなど設定したが、出力マーカはち
