少しずつコードを動かすために、ハードの方も組んでいく。
(最終)ハードウェア構成
最終的にはこんなイメージ。
- Raspberry Pi Zero 2 W
-
スマートガレージキット
- こいつのスイッチ部分に割り込ませて制御する
-
HC-SR04(超音波センサー)
- ガレージがどれだけ開いているかを測る
- TLP627(フォトカプラ)
- PiZeroからのGPIO信号をスイッチON/OFFに切り替える
- 秋月電子のソリッドステートリレーキット
- 100V 15A動作の照明、換気扇のON/OFFに使用
- その他適宜抵抗など
試験用ハードウェア構成

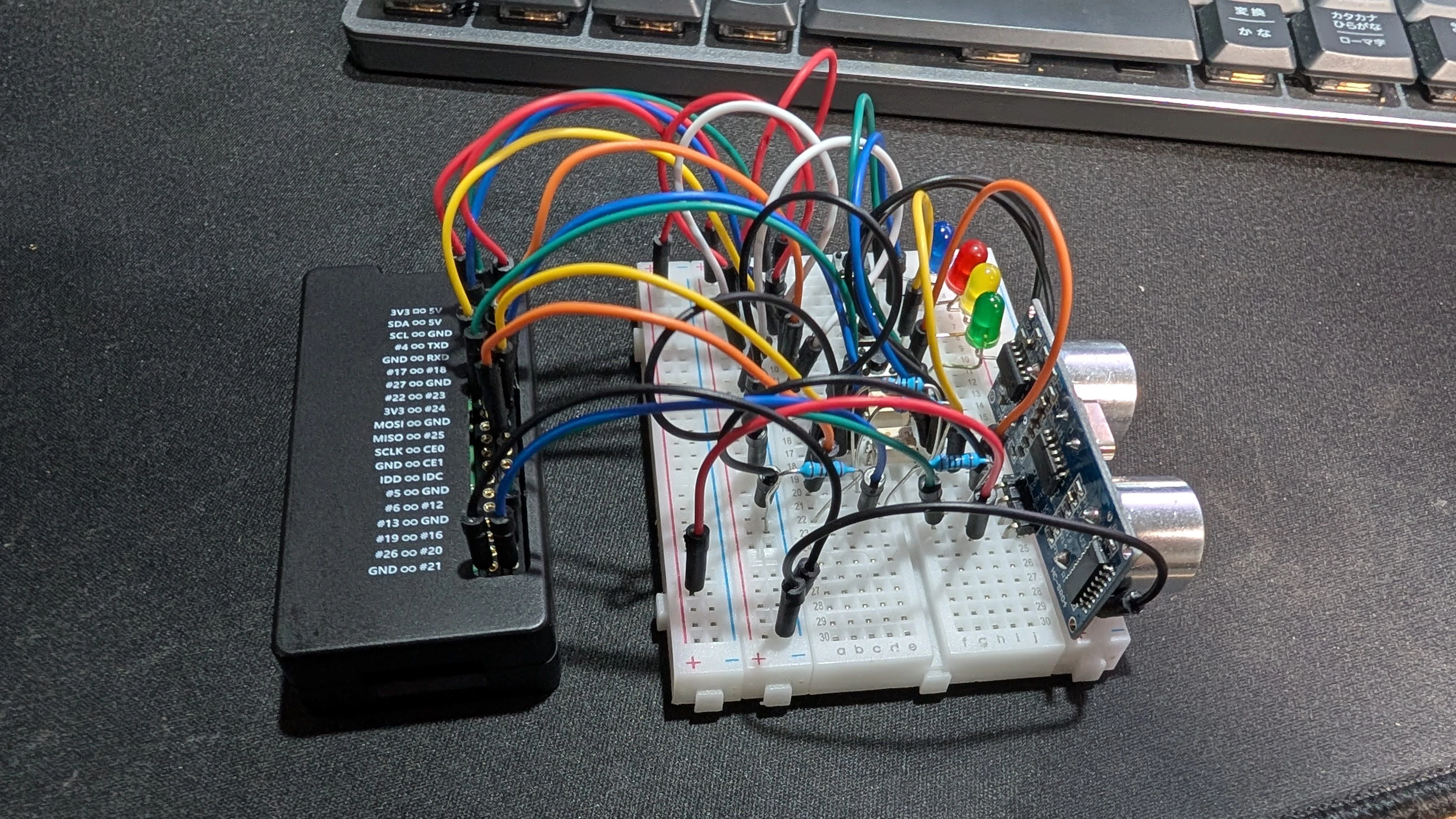

試験用にはこんなイメージで、末端をLEDにして動いていることがわかる程度に。
- Raspberry Pi Zero 2 W
- LED x 4
- シャッター開閉スイッチ、照明、換気扇の代わりに点灯させる
- HC-SR04(超音波センサー)
- センサーの動作確認に
- TLP627(フォトカプラ)
- 動作確認に、シャッター開閉の手前に挟む
- その他適宜抵抗など
回路図とか書こうかとも思ったけど、いい感じのツールが見つかったらということで。
(試しに使ったツールがあまりに使いづらくて断念。)
