SORACOM GPSマルチユニットで取得した情報をAWS Timestreamへ送信させる

はじめに

AWSサービス上で地図画像を作成できるようにしたので、次は地図画像に乗せるデータをAWSサービスに取り込みたい。
…ということで、SORACOMのGPSマルチユニットで取得した気温データをAWSサービス上に取り込むことにする。

構成

SORACOM Funnelサービスを利用し、GPSマルチユニットの情報をIoTCore経由でTimestreamに送信する。
使用するデータベースはDynamoDBとTimestreamで迷ったのだが、まだ使ったことのないサービスを使いたいという単純な理由でTimestreamを選択。

手順

１.GPSマルチユニットがデータを取得・送信していることの確認
２.Timestreamデータベースの作成
３.Funnelを利用するための準備
４.Funnelのセットアップ
５.IoTCoreの設定

手順1.GPSマルチユニットがデータを取得・送信していることの確認

まずGPSマルチユニットのデータがSORACOMのサービスまで到達していなければ元も子もないので、SORACOMのユーザコンソールでデータが届いていることを確認する。
ついでにデータの内容も確認して、Timestreamにどのデータを登録するかを検討しておく。

・SORACOMユーザコンソールで、左上のメニューマークをクリック

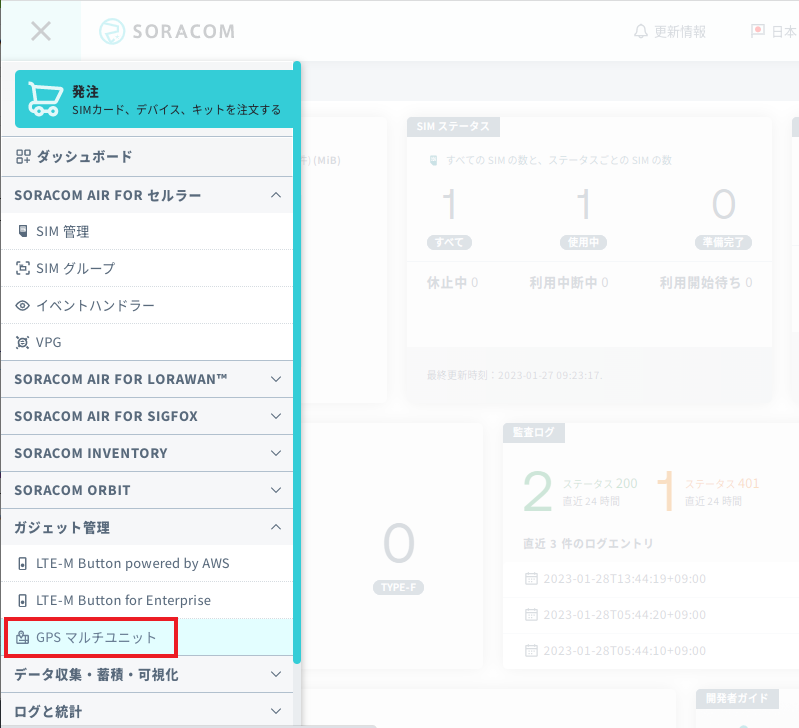

・「ガジェット管理」＞「GPSマルチユニット」をクリック

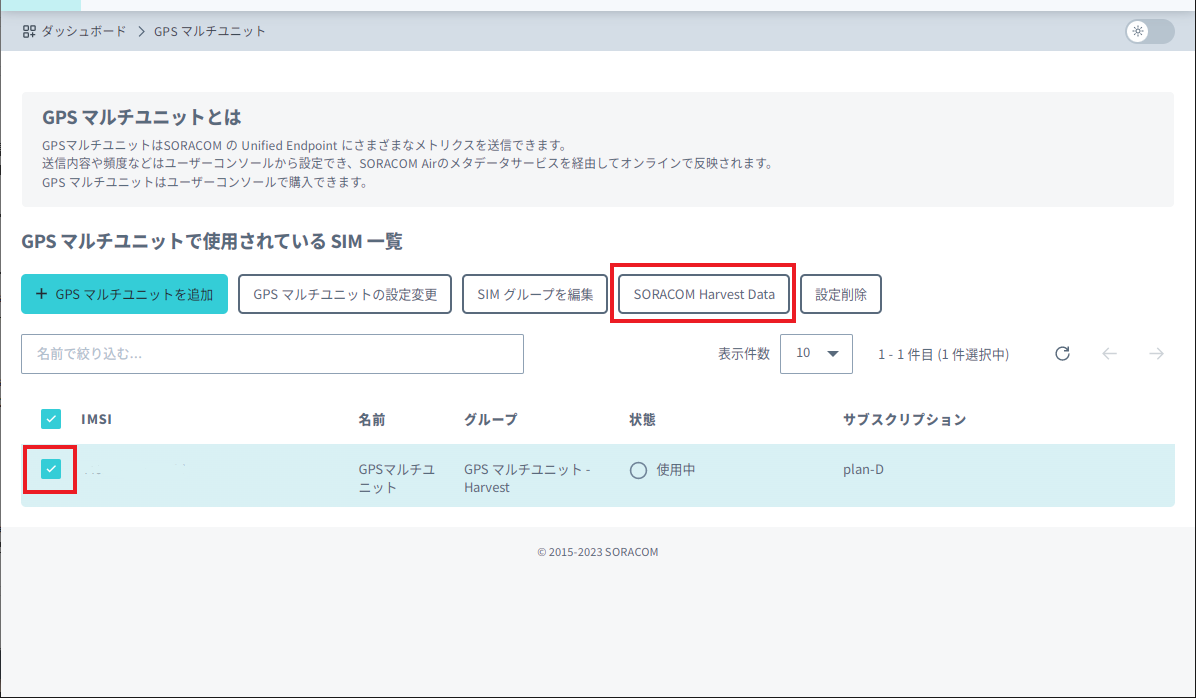

・GPSマルチユニット一覧画面で、データの確認をしたいマルチユニットを選択して「SORACOM Harvest Data」をクリック。

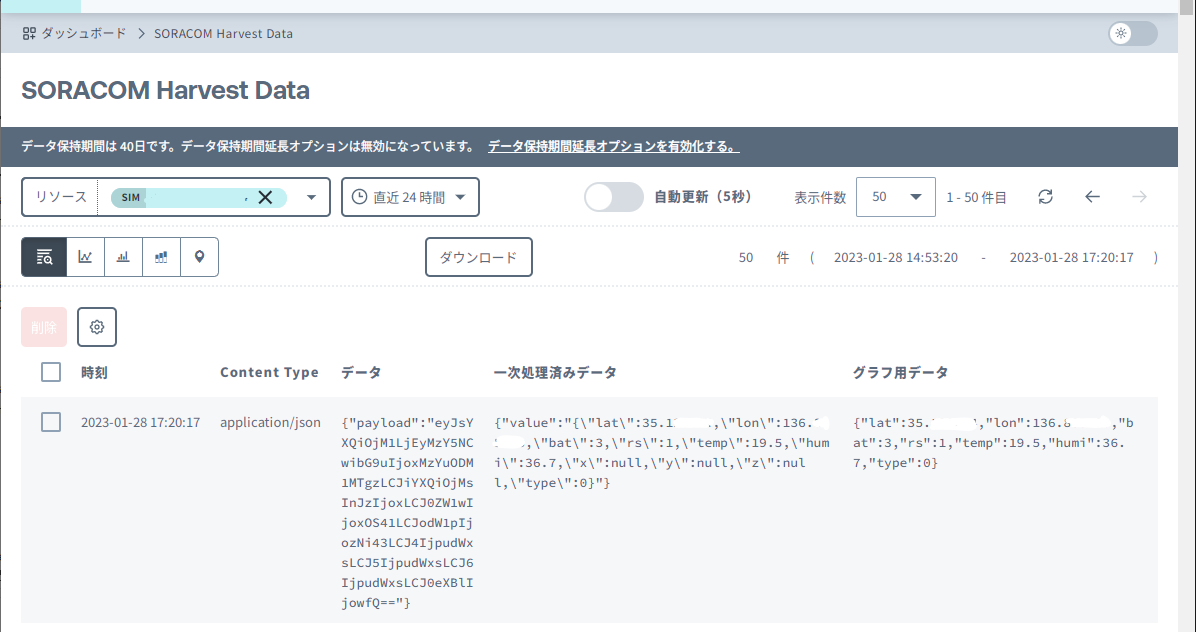

・Harvest Dataの画面にデータが表示されることを確認する。

・GPSマルチユニットから送信されるデータの種類の確認
Harvest Dataで、GPSマルチユニットから送信されているデータの種類を確認しておく。
公式ガイドの「送信されるデータフォーマット」を参照しつつ確認すると、下記データが安定して取れている様子。

プロパティ	内容
lat	緯度
lon	経度
bat	電池残量
rs	電波強度
temp	温度
humi	湿度
type	送信種別

加速度が取得できていないのは、移動していないので仕方ない（今回は必要ないし）。
取れているデータのうち、今回は地図上に温度データを表現したいので、緯度・経度・温度（ついでに湿度も取っておこう）が必要になる。

手順2.Timestreamデータベースの作成

次はAWSのマネジメントコンソールでTimestreamデータベースを作成する。

・Timestreamの画面で、「データベースを作成」をクリック。

・「標準データベース」を選択してデータベースの名前を入力して「データベースの作成」をクリック。
　※暗号化キーは自動的に作られる。作成後、KMSコンソールでAWSマネージド型キー一覧を確認すると、aws/timestreamが作成されている。

・データベース一覧画面で、作成されたデータベース名をクリック。

・データベースの概要画面で、「テーブル」＞「テーブルを作成」をクリック。

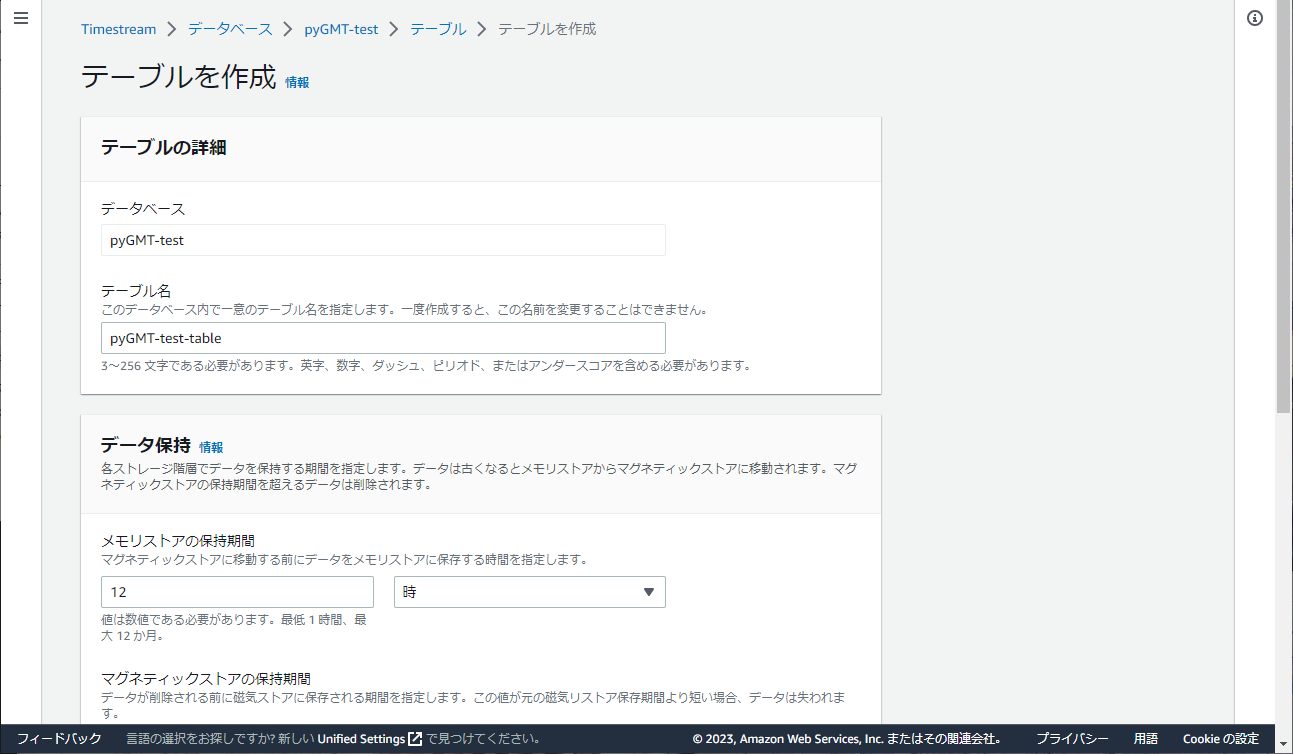

・それぞれ設定を入力して「テーブルを作成」をクリック。

今回設定した値は以下。（テーブル名は任意なので省略）
マグネティックストレージの書き込みをONにすると、保持期間より過去のデータも書き込めるとのことだが、今回は必要ないのでOFFで作成する。

項目	設定値
メモリストアの保持期間	12時間
マグネティックストアの保持期間	1月
マグネティックストレージの書き込み	チェックなし

手順3.Funnelを利用するための準備

・事前にSORACOMユーザコンソールで、Funnelを利用するIoT SIMのカバレッジタイプを確認する。

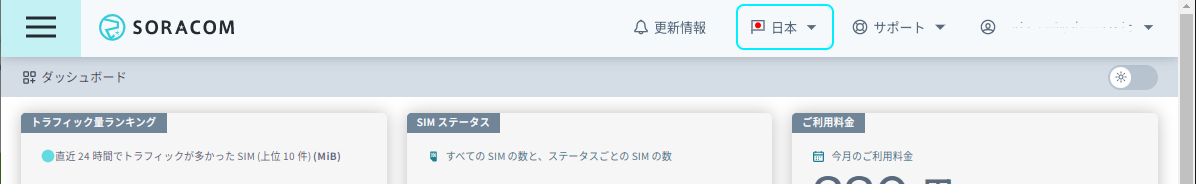

SORACOMユーザコンソールの上部に「日本」とあれば日本カバレッジ、「グローバル」とあればグローバルカバレッジとなる。

・IoTCoreへのメッセージをPublishするためのIAMロールを作成する。
AWSマネジメントコンソールでIAMのロール一覧画面へ移動し、「ロールを作成」をクリック。

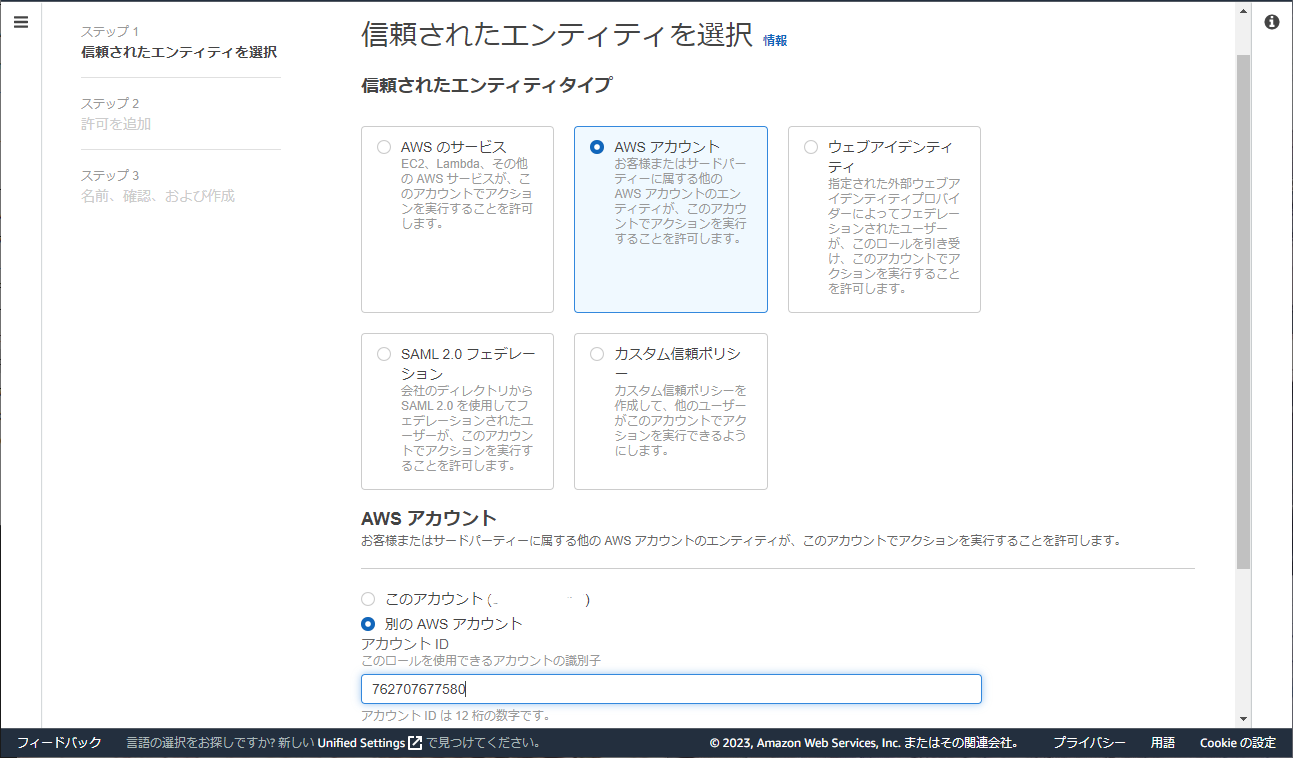

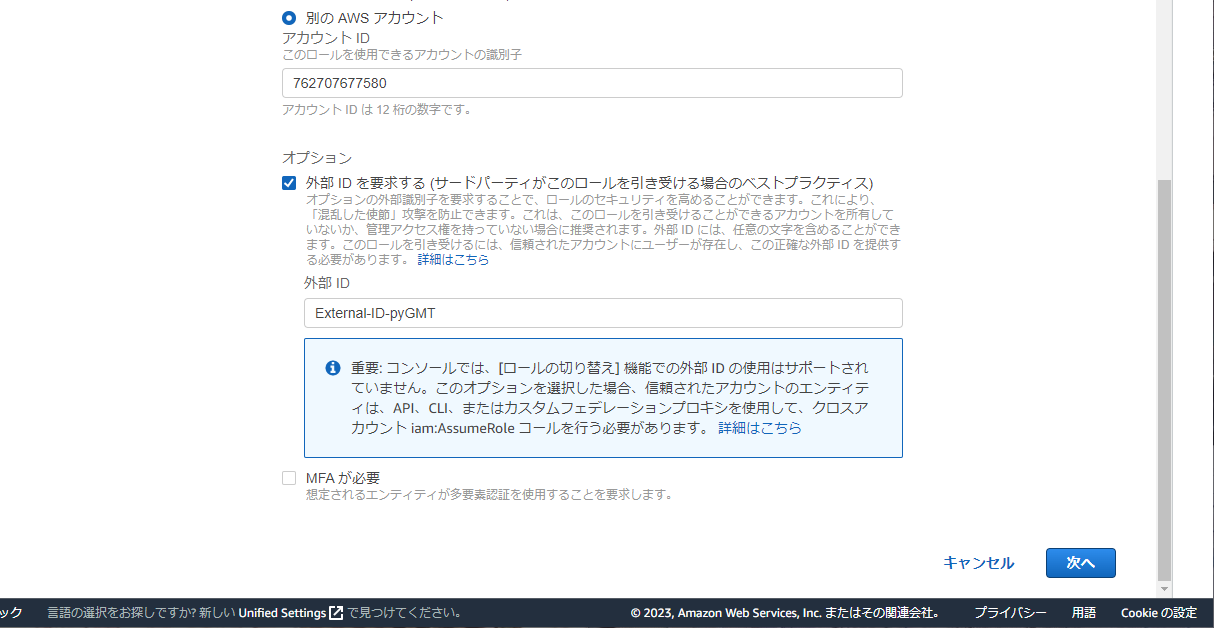

・信頼されたエンティティタイプに「AWSアカウント」を選択、AWSアカウントは「別のAWSアカウント」を選択し、先に確認したカバレッジタイプが日本であればアカウントID欄に「762707677580」、グローバルであれば「950858143650」を入力する。

・画面下部の「外部IDを要求する」にチェックを入れ、外部ID欄に任意の文字列を入力して「次へ」をクリック。
※ここで入力した外部IDは、これ以降、[External-ID] で表記する。

・許可を追加画面が表示されるので、「ポリシーを作成」をクリック。

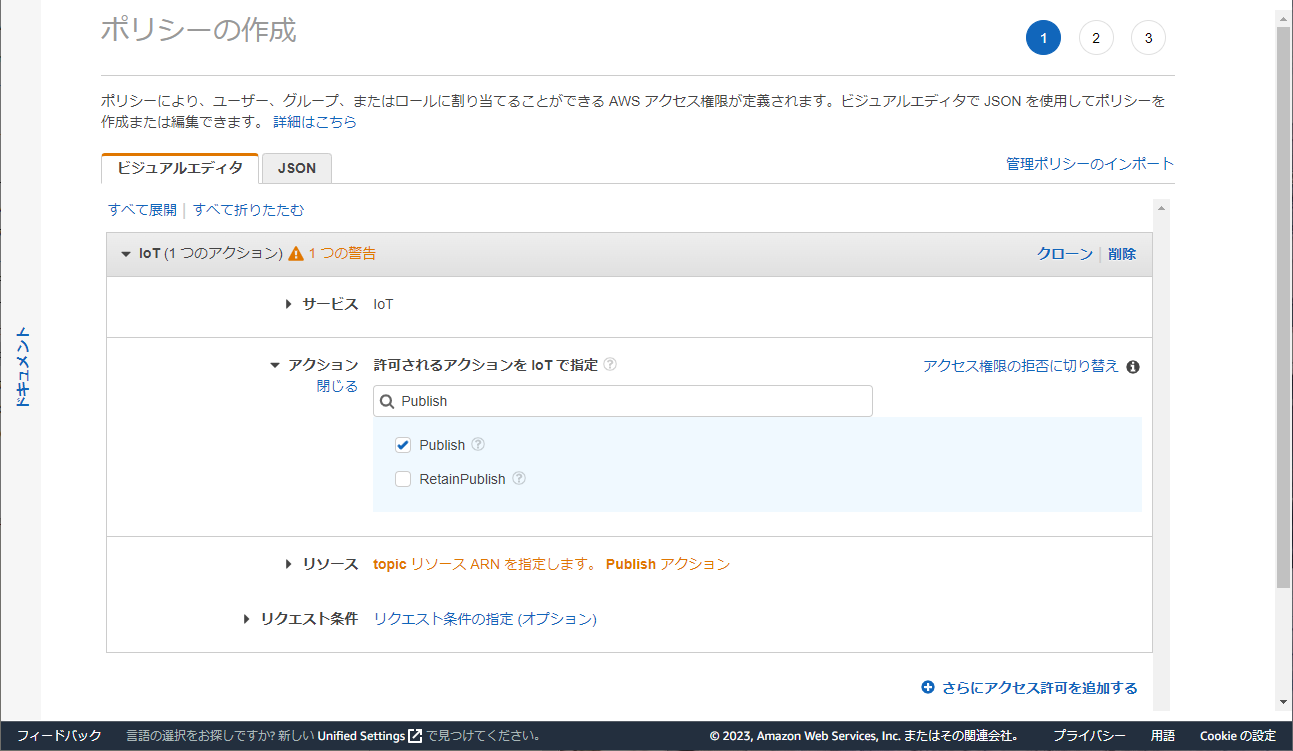

・ポリシーの作成画面のビジュアルエディタで、サービスにIoTを選択し、フィルタアクションに「Publish」と入力して"Publish"にチェックを入れる。

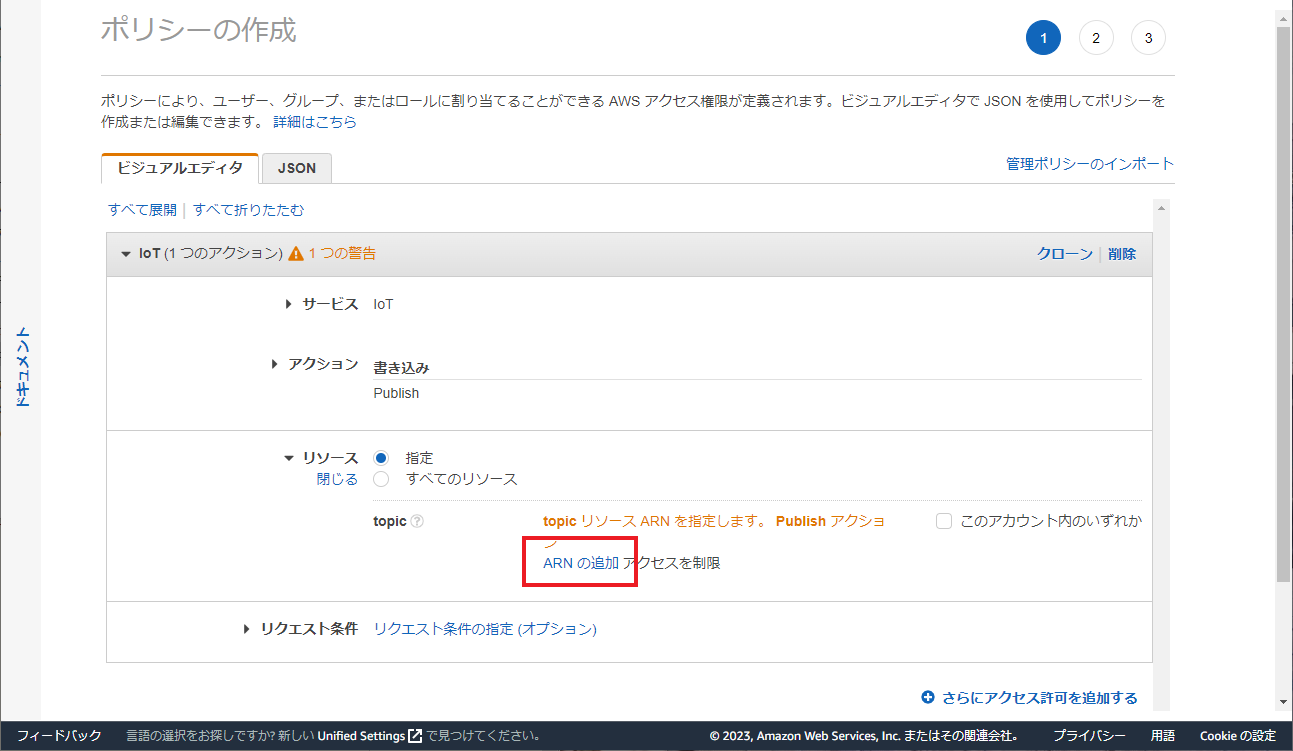

・「リソース」＞「指定」を選択し、「ARNの追加」をクリック。

・ARNの追加画面が開くので、Region、Account、Topic nameを入力する。
ここではRegion：「すべて」にチェック、Account:自分のアカウントID、Topic name："topic-pyGMT/*"を入力した。
※ここで入力したトピック名(この例では"topic-pyGMT")を、以降、[topic_name] として表現する。

・「追加」をクリックしてポリシーの作成画面に戻り、「次のステップ：タグ」＞「次のステップ：確認」の順にクリック。

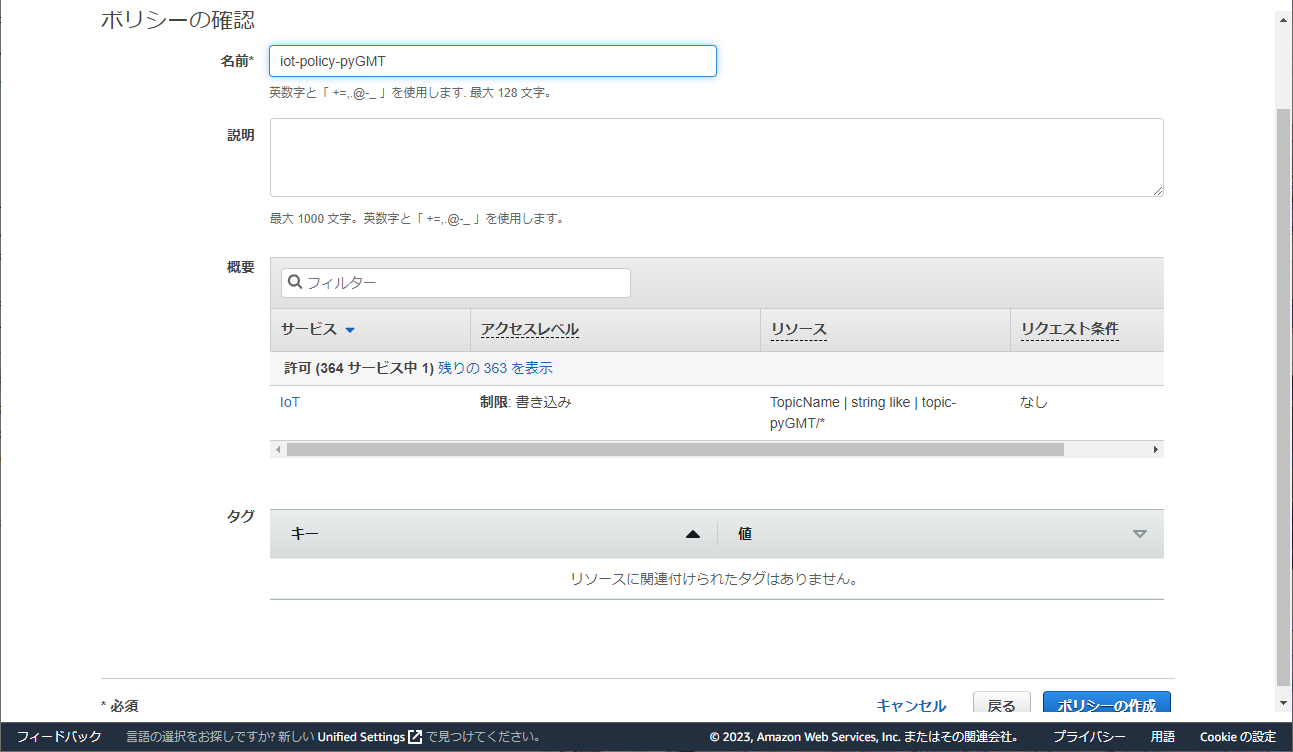

・ポリシーの確認画面でポリシーの名前を入力し、「ポリシーの作成」をクリック。

・ポリシー画面を閉じて、許可を追加画面に戻る。

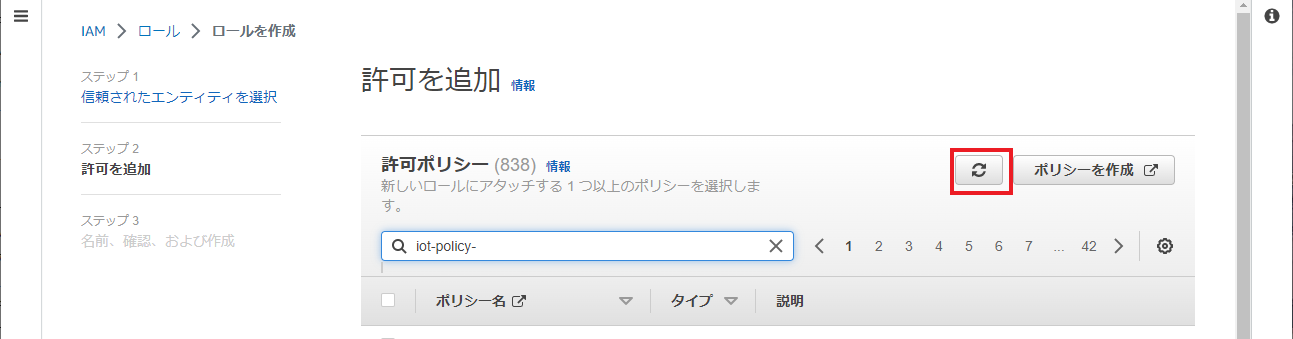

・更新ボタンをクリックしてポリシー一覧を更新し、先ほど作成したポリシーの名前で検索する。

・検索で表示されたポリシーにチェックを入れ、「次へ」をクリック。

・任意のロール名を入力し、「ロールを作成」をクリック。

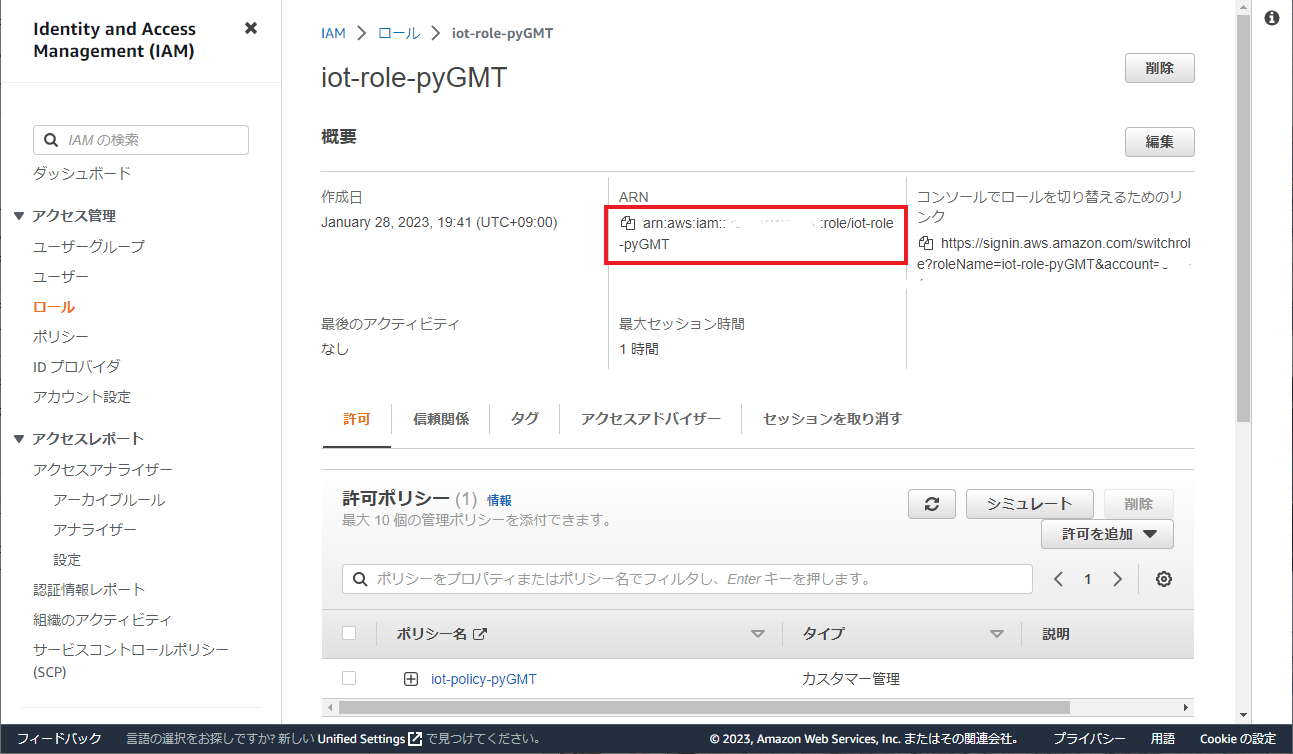

ロール一覧画面に戻るので、作成したロール名で検索し、作成されたロールのARNを確認・メモしておく。
※以降、このロールARNを [role_arn] で表記する。

・AWS IoTのコンソールに移動して、左メニューの「設定」をクリック。

・デバイスデータのエンドポイントの「エンドポイント」をメモする。
※ここでメモしたエンドポイントは、これ以降、[device_endpoint] で表記する。

手順4.Funnelのセットアップ

・SORACOMユーザコンソールで、画面右上のメールアドレス欄をクリック。

・表示されるメニューの「セキュリティ」をクリック。

・SAMユーザー一覧画面が表示されるので、左メニューの「認証情報ストア」を選択し、認証情報一覧画面の「認証情報を登録」をクリック。

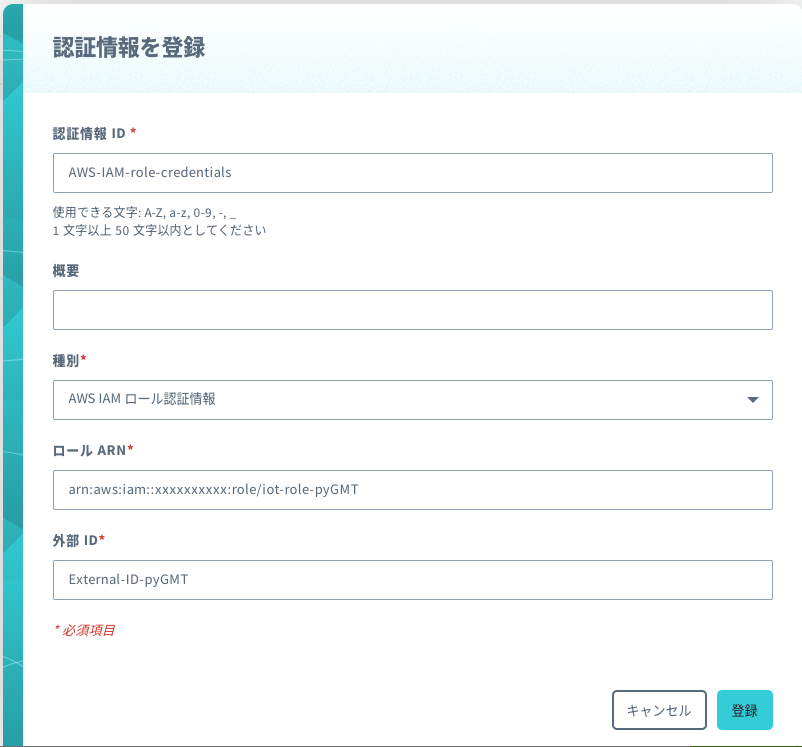

・認証情報を登録画面で、以下の情報を入力する。

項目	設定値
認証情報ID	任意の文字列を入力
種別	「AWS IAM ロール認証情報」を選択
ロールARN	[role_arn]を入力
外部ID	[External-ID]を入力

・Funnelを有効化する。

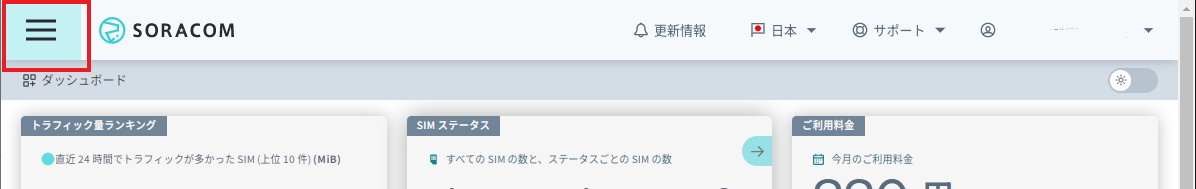

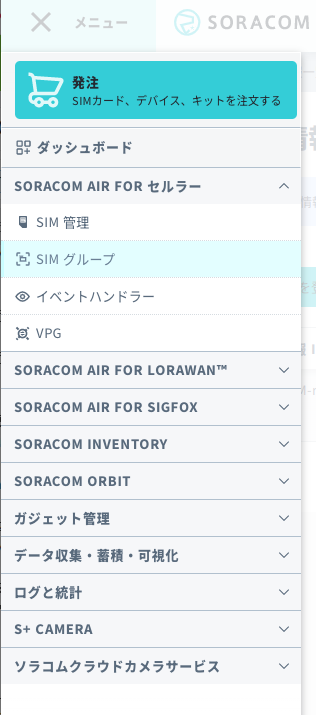

SORACOMユーザコンソールの画面左上のメニューボタンをクリックし、表示されたメニューの「SIMグループ」を選択する。

・SIMグループ一覧画面で該当のSIMグループを選択し、「SORACOM Funnel 設定」をクリックする。
※該当のSIMグループがない場合は公式のグループ設定を参照。

・表示されたスイッチをクリックしてONにする。

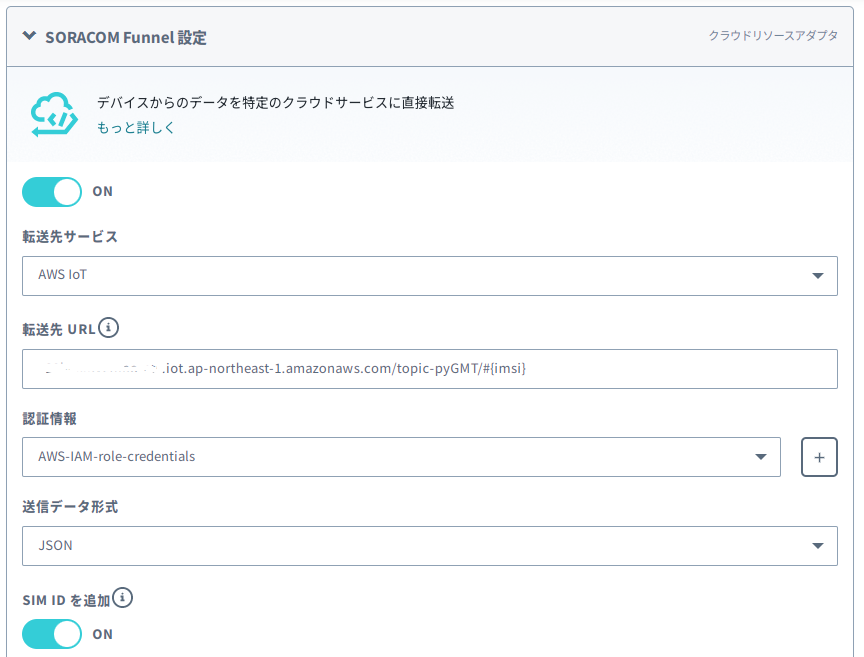

・各項目を設定し、「保存」をクリック。
TimestreamにSIM IDを登録させるため、「SIM IDを追加」はONにする。

項目	設定値
転送先サービス	「AWS IoT」を選択
転送先 URL	「[device_endpoint]/[topic_name]/#{imsi}」を入力
認証情報	先の手順で登録した認証情報を選択
送信データ形式	「JSON」を選択
SIM ID を追加	ON

・AWS側へデータが連携されることを確認する。
AWSマネジメントコンソールのAWS IoT画面へ移動し、左メニューから「MQTTテストクライアント」を選択する。

・「トピックのフィルター」欄に「[topic_name]/#」と入力し（今回の例では"topic-pyGMT/#"となる）、「サブスクライブ」をクリック。

・SORACOM側からデータが送信されるまでしばらく待つ。サブスクリプション欄に送られてきたデータが表示されればFunnelの設定はOK。

手順5.IoTCoreの設定

・マネジメントコンソールのAWS IoT画面の左メニューで「ルール」を選択し、表示されたルール一覧画面で「ルールの作成」をクリック。

・ルール作成画面が開く。ルール名は任意のものを入力し、「次へ」をクリック。

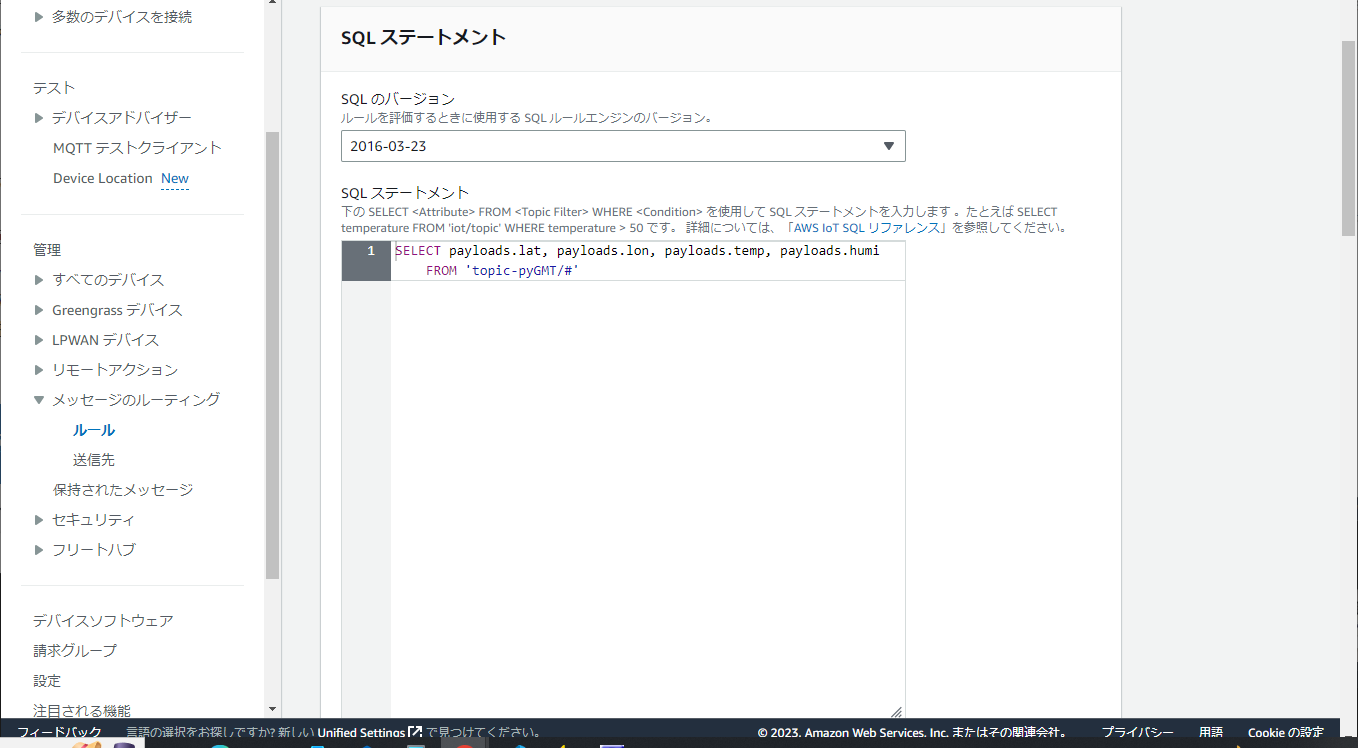

・SQLステートメントに、緯度・経度・温度・湿度を取得するクエリを入力して「次へ」をクリック。

SELECT payloads.lat, payloads.lon, payloads.temp, payloads.humi FROM '[topic_name]/#'

・ルールアクションをアタッチ画面で、ルールアクションに「Timestream table」を選択し、作成しておいたTimestreamデータベース名、テーブル名を選択する。

・ディメンション欄には以下のように入力する。
また、「新しいロールを作成」をクリックして、作成するロール名を入力する。

ディメンション名	ディメンション値
timestamp	${timestamp}
simId	${simId}

・ここまで設定したら「次へ」をクリックし、確認画面で「作成」をクリック。

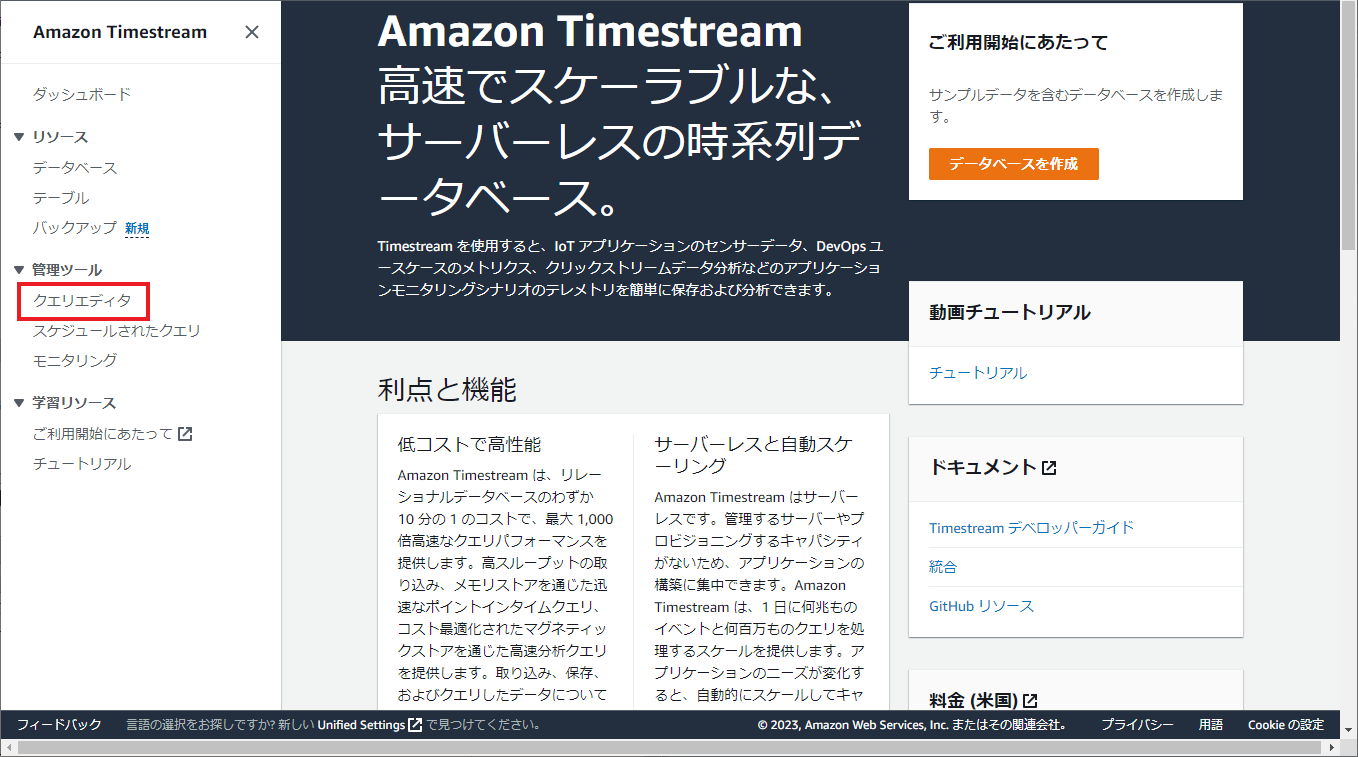

・AWSマネジメントコンソールでTimestreamの画面へ移動し、左メニューで「クエリエディタ」を選択。

・テーブルに対して全件検索をかける。

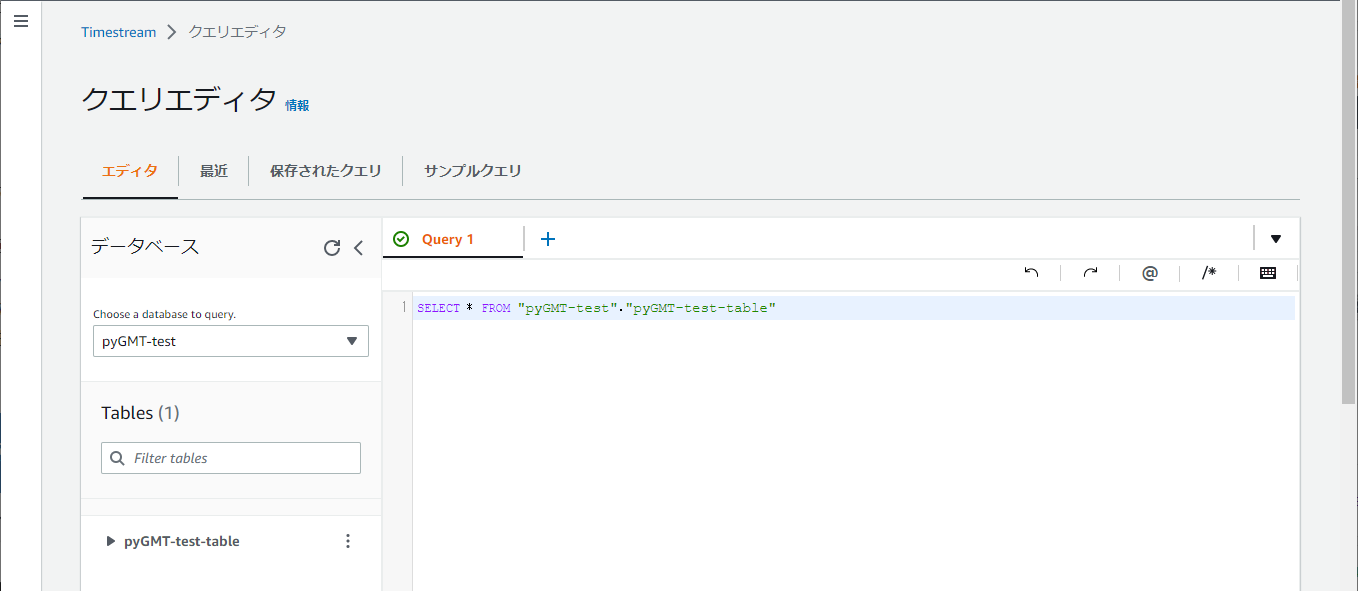

SELECT * FROM "[データベース名]"."[テーブル名]"

・クエリ結果に緯度・経度・温度・湿度が返ってこればOK。

参考リンク

（SORACOM公式ドキュメント）AWS IoT アダプターを使用する
AWS IoTをつかってSORACOM GPSマルチユニットからAmazon Timestreamへ温湿度データを送信してみた
