「89.51」STM32C011F4P6、I2CでAQM0802Aを使い遊ぶ。ハードウェアI2C 8951ポケベルメッセージ早く来い

参考

[Prog] 整数を10進数で表現した文字列への変換

いろいろ注意

• 過去ログを見よ!!!

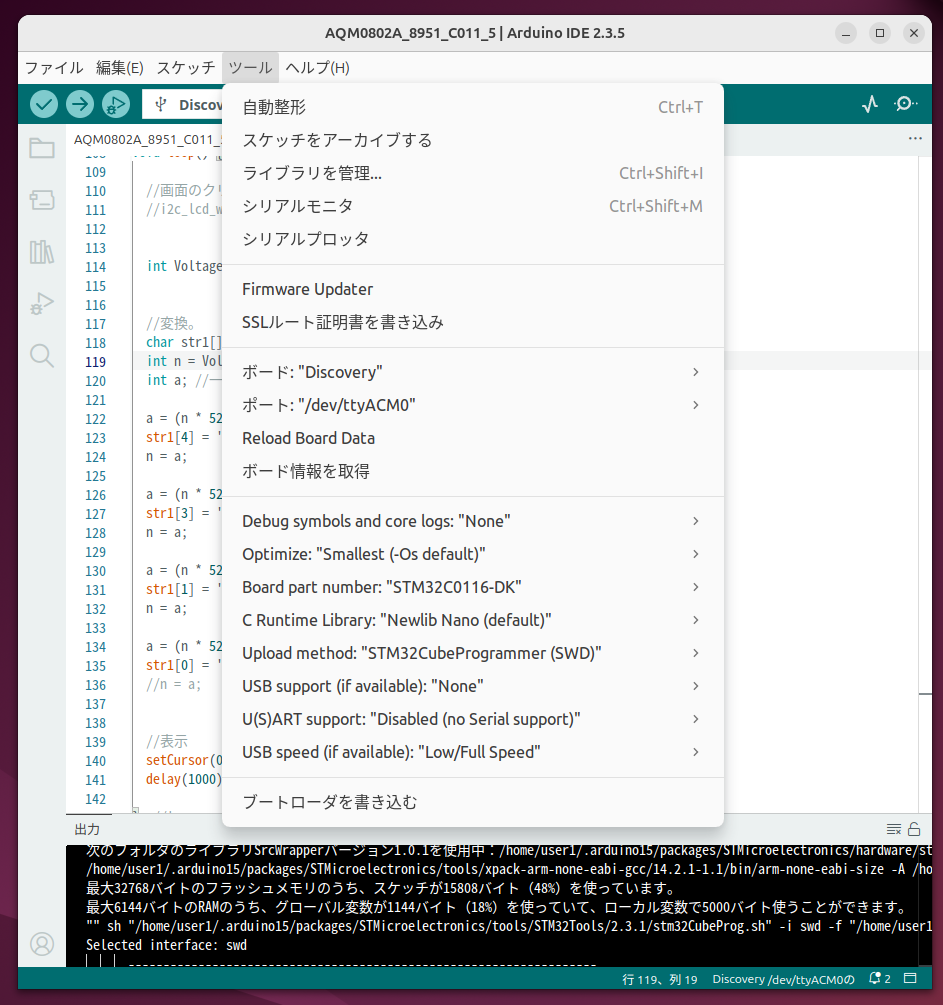

• U(S)ART support:"Disabled(no Serial support)"
• 容量不足で、いろんな物が、同時に動かない。
• いろいろ、stm32の方が数てきには、売れているが人気がない。esp32の方が人気がある。特にs3のやつ。やつ(s3)が、最低限かも!!!
• いろいろ、ベンチの結果も、s3が最高て、書いてあった。(何の話し？(RP2350も

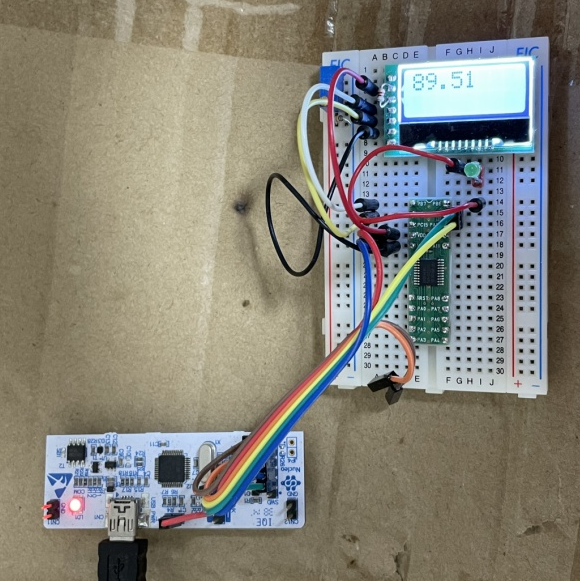

結果

プログラム

//AQM0802A_8951_C011_5


//インクルド
//#include <Arduino.h>
#include <Wire.h> //I2C library


//定義
//i2cバッファー
char data_read[2]; // = { 0x00, 0x00 };

//初期レジスター
char INIT_com[] = {
  0x0, 0x38,  //1
  0x0, 0x39,  //2
  0x0, 0x4,   //3
  0x0, 0x14,  //4
  0x0, 0x70,  //5
  0x0, 0x56,  //6
  0x0, 0x6C,  //7
  0x0, 0x38,  //8
  0x0, 0xC    //9
};

//画面のクリアレジスター
char INIT_cls[] = { 0x0, 0x1 };


//i2c書き込みルーチン
void i2c_lcd_w(char *buff1) {

  Wire.beginTransmission(0x3E);
  Wire.write(buff1[0]);
  Wire.write(buff1[1]);
  Wire.endTransmission();
  delay(2);

}  //i2c_lcd_w


//I2Cに一文字を出力
void ns_putc(char ch) {

  data_read[0] = '@';  //データ
  data_read[1] = ch;   //文字

  //I2Cに送信
  i2c_lcd_w(data_read);

}  //ns_putc


//I2Cに文字列を出力
void ns_puts(const char *str1) {

  //文字の中身がゼロか
  while (*str1) {

    //一文字出力
    ns_putc(*str1++);

  }  //while

}  //ns_puts


//カーソルの移動
void setCursor(int col, int rows) {

  data_read[0] = 0x00;                        //コマンド
  data_read[1] = 0x80 | (rows * 0x40) | col;  //カーソルを移動

  //I2Cに送信
  i2c_lcd_w(data_read);

}  //setCursor


//初期化関数
void setup() {

  //I2Cのポートの変更
  //Wire.setSDA(19); //PA10
  //Wire.setSCL(18); //PA9

  //I2Cの初期化
  Wire.begin();

  //液晶の初期化
  for (int ii = 0; ii < 9; ii++) {
    i2c_lcd_w(&INIT_com[ii << 1]);  // ii << 1 = ii * 2
  }  //for

  //画面のクリア
  i2c_lcd_w(INIT_cls);

  //表示 debug
  //setCursor(0, 0); ns_puts("HELLO");
  //setCursor(0, 1); ns_puts("WORLD");
  //delay(1000);  // Wait 1 seconds for next

}  //setup


//メインループ
void loop() {

  //画面のクリア
  //i2c_lcd_w(INIT_cls);


  int Voltage = 8951;  //電圧


  //変換。
  char str1[] = "00.00";
  int n = Voltage; //変換元
  int a; //一時変数

  a = (n * 52429) >> 19; // n / 10;
  str1[4] = '0' + n - (a * 10);
  n = a;

  a = (n * 52429) >> 19; // n / 10;
  str1[3] = '0' + n - (a * 10);
  n = a;

  a = (n * 52429) >> 19; // n / 10;
  str1[1] = '0' + n - (a * 10);
  n = a;

  a = (n * 52429) >> 19; // n / 10;
  str1[0] = '0' + n - (a * 10);
  //n = a;


  //表示
  setCursor(0, 0); ns_puts(str1);
  delay(1000);  // Wait 1 seconds for next

}  //loop
