AWS構築練習！~ALB-EC2-RDSの簡単構成~

ALB → EC2 → RDS のWebシステム構成を構築してみました。

✅ はじめに

はじめてAWS上でWebシステム構成（ALB → EC2 → RDS）を構築したので
手順と学んだポイントを復習も兼ねてまとめてみました。

• 構築経験を積む目的（可視化しやすい構成）
• NAT Gatewayあり（SSMログイン対応）
• Webアプリは表示しない構成（導通確認メイン）

---

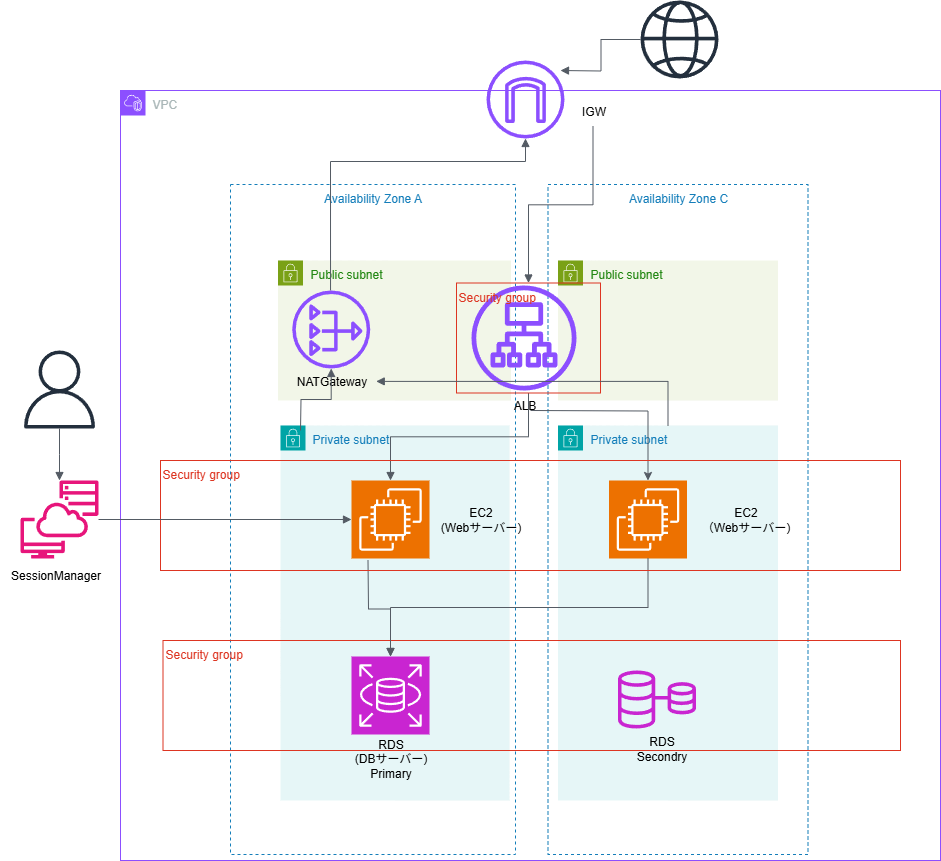

🧱 構成図

ALB (Public Subnet)
 ↓
EC2 (Private Subnet)
 ↓
RDS (同じPrivate Subnet)

🧪 最終的な導通確認ポイント

経路	確認内容
ALB → EC2	HTTPアクセスで Hello from<hostname> を確認
EC2 → RDS	SSMログインして MySQL クライアントで接続確認

---

🌐 VPCとサブネット作成

名称	CIDR	用途	備考
VPC	10.0.0.0/16	全体ネットワーク
Public Subnet A/C	10.0.0.0/24 / 10.0.1.0/24	ALB	IGW接続あり
Private Subnet A/C	10.0.10.0/24 / 10.0.11.0/24	EC2 & RDS共用	NAT Gateway経由で外部通信可能

---

📡 NAT Gateway作成（SSMログインのため）

• Public Subnet に NAT Gateway を設置
• Elastic IP を割当
• Private Subnet のルートテーブルに 0.0.0.0/0 → NAT Gateway を追加

---

🔁 ルートテーブル作成

ルートテーブル	関連付けサブネット	設定
PublicRT	Public Subnet A/C	0.0.0.0/0 → IGW
PublicRT	Public Subnet A/C	10.0.0.0/16 → local
PrivateRT	Private Subnet A/C	0.0.0.0/0 → NGW
PrivateRT	Private Subnet A/C	10.0.0.0/16 → local

---

🔐 セキュリティグループ設定

3つ作成

インバウンド

SG名	許可内容	備考
ALB-SG	TCP 80 from 0.0.0.0/0	公開
EC2-SG	TCP 80 from ALB-SG	ALB経由のみ許可
RDS-SG	TCP 3306 from EC2-SG	DB接続用

アウトバウンド(デフォルト)

SG名	許可内容	備考
全てのSG	すべてのトラフィック 80 from 0.0.0.0/0	公開

---

🛠️ EC2構築（UserDataあり）

AMI：Amazon Linux 2023

インスタンスタイプ：t3.micro

Subnet：Private Subnet A または C

パブリックIPなし

インスタンスプロファイル：AmazonSSMManagedInstanceCore をアタッチ
(SSMログイン用 IAMロール)

UserDataを記入↓

🔧 EC2 UserData 内容（Amazon Linux 2023）

Amazon Linux 2023 では yum install mysql が利用できないため、
(yumコマンドとmysqlコマンドが、OS起動そのままでは使用不可)
代わりに MariaDB クライアントをインストールしました。
RDSの作成画面ではMySQLを選択。

#!/bin/bash
dnf update -y
dnf install -y httpd mariadb105
systemctl start httpd
systemctl enable httpd
echo "Hello from $(hostname)" > /var/www/html/index.html

---

ALB → EC2 (Apache) → HTML表示

📦 UserData 実行結果（cloud-init）

EC2に設定したUserDataが正常に動いているか確認

Apache & MariaDB パッケージのインストールログ（抜粋）：

sudo cat /var/log/cloud-init-output.log
#(抜粋)
Installed:
  httpd-2.4.62-1.amzn2023.x86_64
  mariadb105-10.5.29-1.amzn2023.0.1.x86_64
...
Created symlink /etc/systemd/system/multi-user.target.wants/httpd.service → /usr/lib/systemd/system/httpd.service.

---

🔍 EC2 内部確認（SSM接続にて）

Apache のステータス：

$ sudo systemctl status httpd
● httpd.service - The Apache HTTP Server
   Loaded: loaded (/usr/lib/systemd/system/httpd.service; enabled)
   Active: active (running)

index.html 内容：

$ cat /var/www/html/index.html
Hello from ip-10-0-10-250 #(ここはhostnameが表示される)

#表示されるhostnameを変えて遊びたい人向け
sudo hostnamectl set-hostname 新しいホスト名

---

🌐 ALB経由アクセス確認

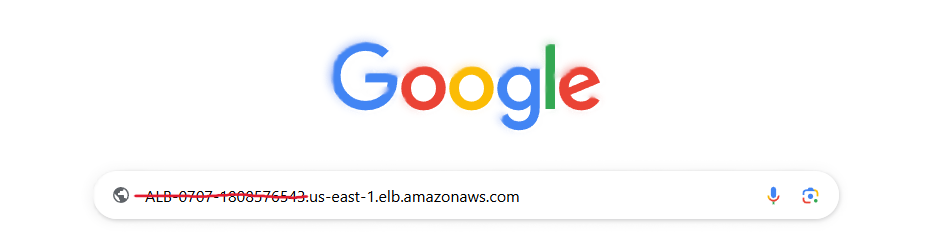

ALBのDNS名：

ALBのDNS名をブラウザで検索

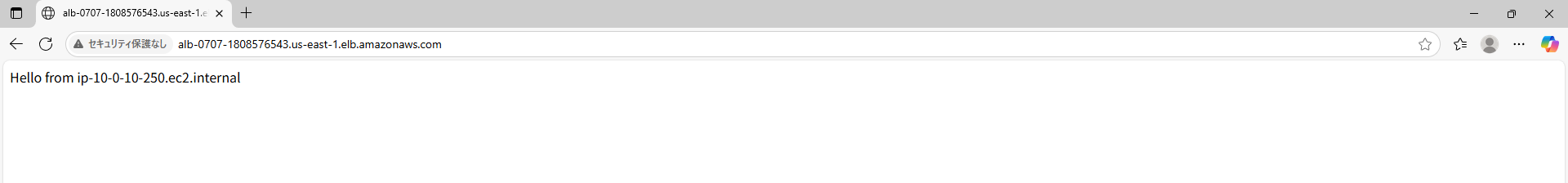

アクセス結果（ブラウザまたは curlコマンド）：

→ ApacheサーバーがALB経由で正しく応答していることを確認。

---

✅ 確認完了ポイント

• EC2起動時にUserDataが実行され、ApacheとMariaDBがインストール
• httpdサービスが有効・起動状態
• index.htmlが /var/www/html/ に生成済み
• ALBからのHTTPアクセスでindex.htmlの内容が確認できた

---

RDSの作成（詳細手順）

🔸 ステップ 1：DBサブネットグループの作成

AWSコンソール → RDS → サブネットグループ

「サブネットグループの作成」

名前：おまかせ

VPC：VPCを選択

サブネット：Private Subnet A/C を追加

🔸 ステップ 2：RDSインスタンスの作成

AWSコンソール → RDS → 「データベースを作成」

スタンダード作成を選択

エンジン：MySQL

バージョン：任意（例：8.0系）

テンプレート：開発/テスト

設定

DB識別子：おまかせ

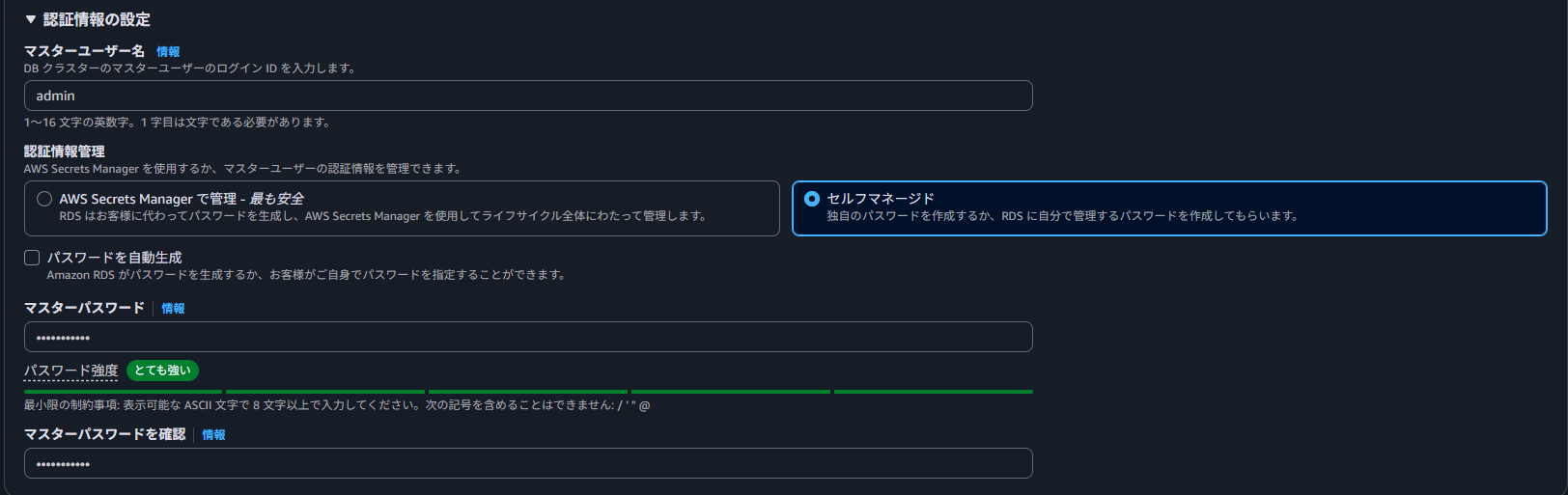

マスターユーザー名：admin

パスワード：任意（後で使用するので控える）

・
・
・いくつかの項目はデフォルト

接続

EC2 コンピューティングリソースに接続しないを選択し

作成済みのVPCを選択

サブネットグループ：ステップ１で作成したもの

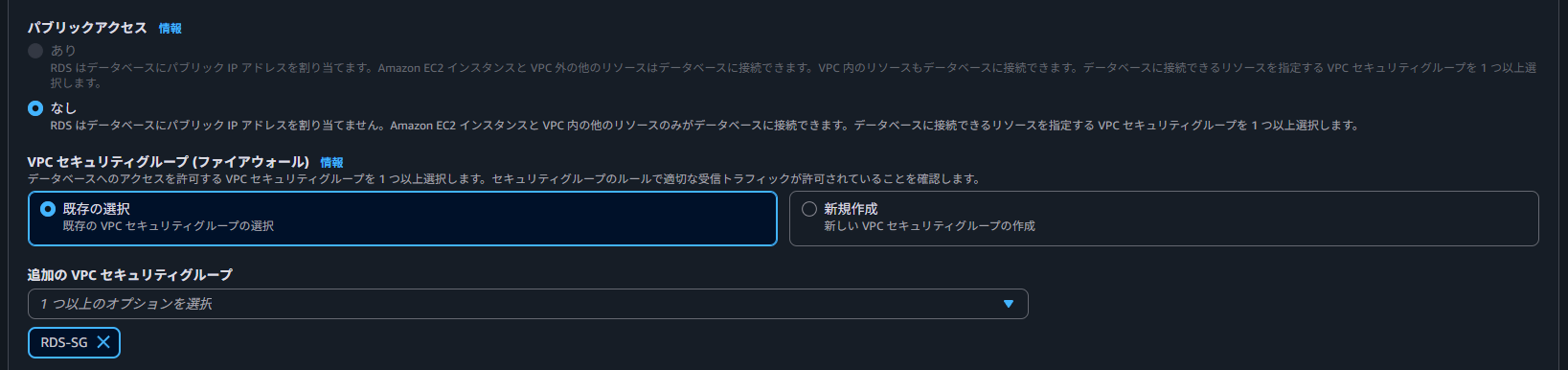

パブリックアクセス：オフ

VPCセキュリティグループ：（作成済みのセキュリティグループを選択）

ストレージやバックアップ等は任意で調整

「データベースの作成」で完了

---

✅ 疎通確認（EC2 → RDS）

以下コマンドで RDS（MySQL）への接続確認を行いました。
EC2にSSMログインして実施

# EC2にSSMログイン後
mysql -h <RDSエンドポイント> -u admin -p

SHOW DATABASES;

出力結果

🔻 リソース削除リスト

本構成はAWS料金が時間単位またはストレージ単位で発生するリソースを含むため、検証完了後は不要リソースを削除・解放することでコストの最小化を図ります。

✅ 削除・解放が必要なリソース一覧

リソース	削除理由・メモ
NAT Gateway	高額な時間単位・データ転送量課金が発生。使っていなければ即削除が必須。
RDS インスタンス	常時課金されるマネージドサービス。検証終了後は削除 or スナップショット取得後削除。
RDS スナップショット	ストレージ課金あり。
EC2 インスタンス	停止中でもEBS料金が発生。不要であれば削除。
Elastic IP (EIP)	アタッチされていないと料金が発生。使用中でなければ解放する。
ALB（ロードバランサー）	稼働時間とリクエスト数で課金。
ターゲットグループ	ALBと同様に削除。
IAM ロール（EC2用SSM）	AmazonSSMManagedInstanceCoreなど。他用途と兼用でなければ削除検討。

---

💡 任意で整理（課金はされない）

リソース
VPC・サブネット	セキュリティグループ
サブネットグループ（RDS用）	ルートテーブルなど

---

★構成メモ

• 構成簡素化のため、Webサーバー（EC2）とデータベース（RDS）は同一のプライベートサブネットに配置

• NAT Gatewayは1つのみ作成し、複数のプライベートサブネットから共通で利用する構成としました。可用性を高めるには、各AZにNAT Gatewayを1つずつ配置し、ルートテーブルもAZごとに分ける必要があります。

• 通信信経路は基本インバウンドを記入

• RDSパブリックアクセス無効（非公開）にしていれば、外部からアクセスできない
  RDSから外部に出ていくこともない（パッチ適用時以外）
  なので、同じサブネット内のルートテーブルに 0.0.0.0/0 → NAT GW があっても、セキュリティ的に大きなリスクにはならない。

• SSMログインを可能にするための条件
  EC2に必要な3つの準備（これをすべて満たせばOK）

項目	内容	状態
IAMロールのアタッチ	AmazonSSMManagedInstanceCore	ポリシー付きのロール ✅ 必須
SSM Agentのインストール	Amazon Linux 2/2023 なら最初から入ってる	✅ 通常OK
SSMと通信できる経路	インターネット接続 or VPCエンドポイント

---

書簡

・自分で構成してみて、
　ターゲットグループがunhealthy状態になったり、
　UserDataが正常に実行されなかったり
　EC2からSSM接続ができなかったりと上手くいかない場面がありました。
　しかし、解決まで考えることで多くの知見を得られよかったです。
　(生成AIに感謝)

---

📝 最後に

今後はこの構成をベースに：

• Webアプリ付きの構成
• CloudFormation / Terraform 化
• サーバレス版への展開
  Lambda + API Gateway + RDS（MySQL）でRDSの中を見る構成

なども取り組んでいきたいです。

---

githubにも投稿しました。
https://github.com/biginfranner/AWS_otamesi_alb_ec2_rds
