【AWS】ECSを用いた簡易web構築③(VPC・ネットワーク構成)

Last updated at Posted at 2025-12-21

第3章：VPC・ネットワーク構成

本章では、本シリーズで利用する VPC およびネットワーク関連リソース について解説します。
後続章で構築する ECS / ALB / 各種 AWS サービスが安全かつ安定して動作するための 基盤部分です。

①構成の説明
②S3(静的Webサイトホスティング)/フロントエンド
③VPC関連
④Docker/バックエンド
⑤ECS + ALB
⑥DynamoDB・S3連携
⑦CI/CD(アプリケーション)
⑧CI/CD(インフラ)

目次

1. 構成の説明

何をしたいか

  • ECS（Fargate）で動作するバックエンドを プライベートネットワーク内に配置
  • インターネット通信を最小限に抑えつつ、必要な AWS サービスへアクセス可能にする
  • フロントエンド（S3）や外部ユーザーからのアクセス経路を明確に分離する

どんな構成か・どんなことができるか

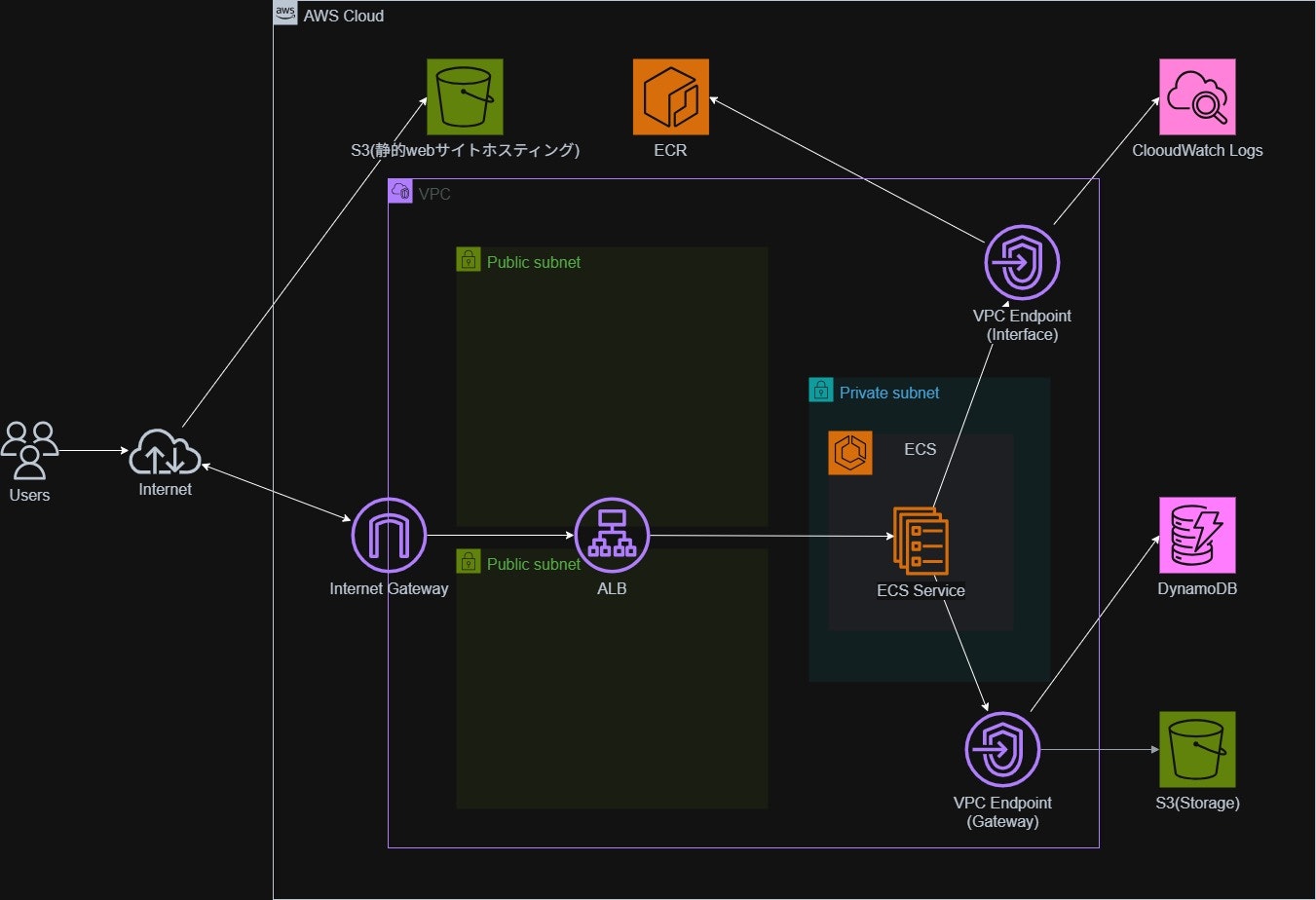

本章で構築するネットワーク構成は以下の通りです。

  • VPC
  • Public / Private サブネット（複数 AZ）
  • Internet Gateway（Public 用）
  • Gateway VPC Endpoint（S3 / DynamoDB）
  • Interface VPC Endpoint（ECS / ECR / CloudWatch Logs）
  • ALB / ECS / VPC Endpoint 用の Security Group


この構成を採用した意図

  • コスト削減

    • NAT Gateway を使用せず、VPC Endpoint を活用

  • セキュリティ向上

    • ECS タスクはインターネット非接続
    • 通信は VPC 内、または AWS 内部ネットワークに限定

2. 作成方法

前提条件

  • AWS アカウント
  • Terraform 実行環境
  • 基本的な VPC / サブネットの理解

構築順序（概要）

  1. VPC 作成
  2. Public / Private サブネット作成
  3. Internet Gateway 作成
  4. Route Table 作成・関連付け
  5. VPC Endpoint（Gateway / Interface）作成
  6. Security Group 作成

主要な設定ポイント

サブネット設計

  • Public サブネット

    • ALB 配置用
    • Internet Gateway 経由で外部通信可能

  • Private サブネット

    • ECS タスク配置用
    • インターネットルートなし

NAT Gateway を使わない構成

  • Private サブネットの 0.0.0.0/0 ルートは未設定
  • S3 / DynamoDB への通信は Gateway VPC Endpoint を使用
  • ECS / ECR / Logs は Interface VPC Endpoint を使用

これにより、

  • インターネット通信の削減
  • NAT Gateway コストの削減

を実現しています。

セキュリティグループ設計

  • ALB：特定 IP からの HTTP のみ許可(学習用途で自分のIPのみに制限)
  • ECS：ALB からの通信のみ許可
  • VPC Endpoint：VPC 内からの HTTPS のみ許可

通信経路を 明示的に制御 する設計としています。

3. Terraform構成

フォルダ構成（例）

terraform/
└── modules/
    ├── vpc/
    │   ├── main.tf
    │   ├── variables.tf
    │   └── outputs.tf
    ├── vpc_endpoint/
    │   ├── main.tf
    │   ├── variables.tf
    │   └── outputs.tf
    └── sg/
        ├── main.tf
        ├── variables.tf
        └── outputs.tf

主要なリソースと解説

VPC

resource "aws_vpc" "main" {
  cidr_block = var.vpc_cidr
  enable_dns_support   = var.enable_dns_support
  enable_dns_hostnames = var.enable_dns_hostnames
}
  • DNS 機能を有効化し、ECS / VPC Endpoint での名前解決を可能に ※詳細は後述。

サブネット

resource "aws_subnet" "public" {
  for_each          = var.public_subnets
  vpc_id            = aws_vpc.main.id
  cidr_block        = each.value.cidr
  availability_zone = each.value.az
}

resource "aws_subnet" "private" {
  for_each          = var.private_subnets
  vpc_id            = aws_vpc.main.id
  cidr_block        = each.value.cidr
  availability_zone = each.value.az
}
  • for_each を使用し、AZ ごとに柔軟に定義
  • Public / Private を明確に分離

Route Table

  • Public：Internet Gateway へのデフォルトルートあり
resource "aws_route_table" "public" {
  vpc_id = aws_vpc.main.id
}

resource "aws_route" "public_igw" { #ルートテーブル作成
  route_table_id         = aws_route_table.public.id
  destination_cidr_block = "0.0.0.0/0" #VPC内部（10.0.0.0/16など）以外の通信先の指定。
  gateway_id             = aws_internet_gateway.main.id #通信先にインターネットゲートウェイを指定。
}

resource "aws_route_table_association" "public" { #ルートテーブルをサブネットに紐づけ
  for_each       = aws_subnet.public
  subnet_id      = each.value.id #紐付け対象のサブネットID。
  route_table_id = aws_route_table.public.id #紐づけ対象のルートテーブルのID。

}
  • Private：インターネットルートなし
resource "aws_route_table" "private" {
  vpc_id = aws_vpc.main.id
}

resource "aws_route_table_association" "private" {
  for_each       = aws_subnet.private
  subnet_id      = each.value.id
  route_table_id = aws_route_table.private.id
}

VPC Endpoint

  • Gateway

    • S3
    • DynamoDB
resource "aws_vpc_endpoint" "s3_gateway" {
  vpc_id            = aws_vpc.main.id #vpcを指定
  service_name      = "com.amazonaws.${var.region}.s3" #サービスを指定
  vpc_endpoint_type = "Gateway" #ゲートウェイ型を指定
  route_table_ids   = [aws_route_table.private.id] #ルートテーブルを指定
}

  • Interface

    • ECS
    • ECR（API / DKR）
    • CloudWatch Logs
  resource "aws_vpc_endpoint" "ecr_api" {
  vpc_id              = var.vpc_id #vpcを指定
  service_name        = "com.amazonaws.${var.region}.ecr.api" #サービスを指定
  vpc_endpoint_type   = "Interface" #インターフェース型を指定
  subnet_ids          = var.private_subnet_ids #サブネットを指定
  security_group_ids  = [var.vpce_sg_id] #セキュリティグループを指定
  private_dns_enabled = true
}

private_dns_enabled = trueについて
ECRからイメージを取得しようとする際、通常は https://api.ecr.ap-northeast-1.amazonaws.com というURLにアクセスします。
true（有効）にすると、VPC内部で「ECRのURL」を名前解決した際、パブリックIPではなくVPCエンドポイントのプライベートIPアドレスを回答してくれるようになります。
これにより、ECSなどの設定を一切変えずにPrivate サブネットから AWS サービスへ インターネットを経由せず通信可能 になります。
この private_dns_enabled = true が機能するためには、VPC自体の設定で以下の2つが true になっている必要があります。

enable_dns_support = true
enable_dns_hostnames = true

Security Group

対象リソース 許可ポート 送信元（Source） 役割・目的
ALB HTTP (80) 特定のIPアドレス(var.alb_ingress_cidr) 学習用途のため自分のIPからのアクセスのみ許可
ECSタスク TCP (3000) ALBのセキュリティグループ ALBを経由した通信のみをアプリケーションに許可
VPCエンドポイント HTTPS (443) VPCのCIDR(var.vpc_cidr) VPC内部（ECS等）からのAWSサービスへの通信を許可
  • ALB / ECS / VPC Endpoint ごとに分離
  • ポート・通信元を最小限に制限

4. 振り返り

はじめはNAT Gatewayを用いて構成していましたが、VPCエンドポイントで代替できることに気づき、安価に今回の環境を構築できるようになりました。

コンテナイメージを作成する際に外部との通信が必要なのでNAT Gatewayが必要と思い込んでいましたが、イメージをビルド・プッシュするのはローカルやGitHub Actions内の仮想サーバーなので、実行環境であるECSが直接外部と通信する必要はありませんでした。

※アプリが実行中にインターネット上の外部APIを呼ぶ必要がある場合はNAT Gatewayが必要。

次にやること

次章では、
バックエンド（Node.js）を Docker 化し、ECS で実行する準備について解説します。

5. 参照

6. コード全体

※ファイル数が多いためvariables, outputsは省略
terraform/modules/vpc/main.tf

############################
# VPC
############################
resource "aws_vpc" "main" {
  cidr_block           = var.vpc_cidr
  enable_dns_support   = var.enable_dns_support
  enable_dns_hostnames = var.enable_dns_hostnames

  tags = {
    Name        = var.vpc_name
    Environment = var.environment
  }
}

############################
# Subnet
############################
resource "aws_subnet" "public" {
  for_each          = var.public_subnets
  vpc_id            = aws_vpc.main.id
  cidr_block        = each.value.cidr
  availability_zone = each.value.az

  tags = {
    Name        = each.key
    Environment = var.environment
  }
}

resource "aws_subnet" "private" {
  for_each          = var.private_subnets
  vpc_id            = aws_vpc.main.id
  cidr_block        = each.value.cidr
  availability_zone = each.value.az

  tags = {
    Name        = each.key
    Environment = var.environment
  }
}

############################
# Internet Gateway（Public 用）
############################
resource "aws_internet_gateway" "main" {
  vpc_id = aws_vpc.main.id

  tags = {
    Name        = var.igw_name
    Environment = var.environment
  }
}

############################
# Route Table（Public）
############################
resource "aws_route_table" "public" {
  vpc_id = aws_vpc.main.id

  tags = {
    Name        = var.public_route_table_name
    Environment = var.environment
  }
}

resource "aws_route" "public_igw" {
  route_table_id         = aws_route_table.public.id
  destination_cidr_block = "0.0.0.0/0"
  gateway_id             = aws_internet_gateway.main.id
}

resource "aws_route_table_association" "public" {
  for_each       = aws_subnet.public
  subnet_id      = each.value.id
  route_table_id = aws_route_table.public.id
}

############################
# Route Table（Private）
# ※ インターネットルートなし
############################
resource "aws_route_table" "private" {
  vpc_id = aws_vpc.main.id

  tags = {
    Name        = var.private_route_table_name
    Environment = var.environment
  }
}

resource "aws_route_table_association" "private" {
  for_each       = aws_subnet.private
  subnet_id      = each.value.id
  route_table_id = aws_route_table.private.id
}

############################
# Gateway Endpoint（S3）
############################
resource "aws_vpc_endpoint" "s3_gateway" {
  vpc_id            = aws_vpc.main.id
  service_name      = "com.amazonaws.${var.region}.s3"
  vpc_endpoint_type = "Gateway"
  route_table_ids   = [aws_route_table.private.id]

  tags = {
    Name        = var.s3_gateway_endpoint_name
    Environment = var.environment
  }
}

############################
# Gateway Endpoint（DynamoDB）
############################
resource "aws_vpc_endpoint" "dynamodb_gateway" {
  vpc_id            = aws_vpc.main.id
  service_name      = "com.amazonaws.${var.region}.dynamodb"
  vpc_endpoint_type = "Gateway"
  route_table_ids   = [aws_route_table.private.id]

  tags = {
    Name        = "${var.environment}-net-dynamodb-gateway-01"
    Environment = var.environment
  }
}

terraform/modules/vpc_endpoint/main.tf

############################################################
# Interface Endpoint
############################################################

resource "aws_vpc_endpoint" "logs" {
  vpc_id              = var.vpc_id
  service_name        = "com.amazonaws.${var.region}.logs"
  vpc_endpoint_type   = "Interface"
  subnet_ids          = var.private_subnet_ids
  security_group_ids  = [var.vpce_sg_id]
  private_dns_enabled = true
}

resource "aws_vpc_endpoint" "ecr_api" {
  vpc_id              = var.vpc_id
  service_name        = "com.amazonaws.${var.region}.ecr.api"
  vpc_endpoint_type   = "Interface"
  subnet_ids          = var.private_subnet_ids
  security_group_ids  = [var.vpce_sg_id]
  private_dns_enabled = true
}

resource "aws_vpc_endpoint" "ecr_dkr" {
  vpc_id              = var.vpc_id
  service_name        = "com.amazonaws.${var.region}.ecr.dkr"
  vpc_endpoint_type   = "Interface"
  subnet_ids          = var.private_subnet_ids
  security_group_ids  = [var.vpce_sg_id]
  private_dns_enabled = true
}

resource "aws_vpc_endpoint" "ecs" {
  vpc_id              = var.vpc_id
  service_name        = "com.amazonaws.${var.region}.ecs"
  vpc_endpoint_type   = "Interface"
  subnet_ids          = var.private_subnet_ids
  security_group_ids  = [var.vpce_sg_id]
  private_dns_enabled = true
}

terraform/modules/sg/main.tf

############################
# ALB Security Group
############################
resource "aws_security_group" "alb_sg" {
  vpc_id      = var.vpc_id
  name        = var.alb_sg_name
  description = "Security group for ALB"

  ingress {
    from_port   = 80
    to_port     = 80
    protocol    = "tcp"
    cidr_blocks = [var.alb_ingress_cidr]
    description = "Allow HTTP access from specific IP"
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = {
    Name        = var.alb_sg_name
    Environment = var.environment
  }
}

############################
# ECS Security Group
############################
resource "aws_security_group" "ecs_sg" {
  vpc_id      = var.vpc_id
  name        = var.ecs_sg_name
  description = "Security group for ECS tasks"

  ingress {
    from_port       = 3000
    to_port         = 3000
    protocol        = "tcp"
    security_groups = [aws_security_group.alb_sg.id]
    description     = "Allow app access from ALB"
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = {
    Name        = var.ecs_sg_name
    Environment = var.environment
  }
}

############################
# VPC Endpoint 用 Security Group
############################
resource "aws_security_group" "vpce_sg" {
  vpc_id      = var.vpc_id
  name        = "${var.environment}-vpce-sg"
  description = "Security group for VPC Interface Endpoints"

  ingress {
    from_port   = 443
    to_port     = 443
    protocol    = "tcp"
    cidr_blocks = [var.vpc_cidr]
    description = "Allow HTTPS from VPC"
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = {
    Name        = "${var.environment}-vpce-sg"
    Environment = var.environment
  }
}
