Xcode-14.1 iOS-16.0

はじめに

先日かわいいチキンを作ったのですがどうせなら AR で表示したいという欲が出てきました:smiling_imp:

SpriteKitで2D横スクロールゲームをつくろう(その1)

調べていると ARSKView というまさに AR でチキンを表示するために用意されたような View を発見しました。

これはもうやるしかない!ということで AR でチキンを表示します。

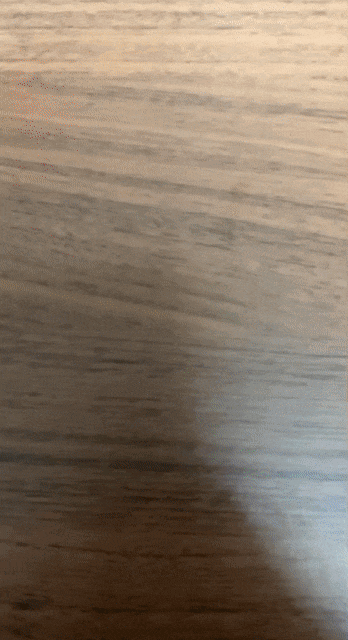

完成形はこんな感じです:chicken:

chicken

やりたいこと

やりたいことは下記。

  1. 画像マーカーを認識する
  2. 認識した画像マーカーにチキンを表示する

画像マーカー設定

下記記事を参考に画像マーカーを設定します。

  1. Assets > AR and Textures > New AR Resource Group で Group 追加
  2. マーカー用の画像を追加
  3. マーカーのサイズ指定(今回はてきとーに 15cm * 15cm で設定しました)
marker

マーカーにはちょうど手元にあったオレイカルコスの結界を使います(なんか警告出てますが気にしません)。

これでマーカーの設定は終わりです。

ARSKViewを表示する

とりあえず ARSKView を表示してみます。

  1. info.plist に「Privacy - Camera Usage Description」を追加
  2. Storyboard で ViewControllerARSKView を追加
  3. ViewControllerARSKView を接続
  4. ViewController に下記追加
    import UIKit
    import ARKit

    final class ViewController: UIViewController {

        @IBOutlet private weak var arskView: ARSKView!

        override func viewDidLoad() {
            super.viewDidLoad()
            arskView.presentScene(.init(size: arskView.frame.size))
            let configuration = ARWorldTrackingConfiguration()
            arskView.session.run(configuration)
        }
    }


これで動きます!(カメラ映るだけですが)

マーカーを認識させる

次にマーカーを認識できるようにしていきます。

以下のように ARWorldTrackingConfiguration から ARImageTrackingConfiguration に変更し ARSKViewDelegate を追加します。

arskView.delegate = self

let configuration = ARImageTrackingConfiguration()
let images = ARReferenceImage.referenceImages(inGroupNamed: "AR Resources", bundle: nil)
configuration.trackingImages = images!
configuration.maximumNumberOfTrackedImages = 1
arskView.session.run(configuration)

extension ViewController: ARSKViewDelegate {

    func view(_ view: ARSKView, nodeFor anchor: ARAnchor) -> SKNode? {
        print("マーカーみっけ!!!")
        return nil
    }
}

これでマーカーを認識するとコンソールに「マーカーみっけ!!!」と表示されるようになりました。

チキンを表示する

いよいよチキンを表示します。

ARSKViewDelegate の部分を下記のように修正します。

extension ViewController: ARSKViewDelegate {

    func view(_ view: ARSKView, nodeFor anchor: ARAnchor) -> SKNode? {
        let parentNode = SKNode()
        let chicken = SKSpriteNode(texture: .init(imageNamed: "c1"), size: .init(width: 32, height: 32))
        let jumpTextures: [SKTexture] = [
            .init(imageNamed: "j1"),
            .init(imageNamed: "j2")
        ]
        let action = SKAction.group([
            .animate(with: jumpTextures, timePerFrame: 0.2),
            .sequence([
                .wait(forDuration: 0.2),
                .moveBy(x: 0, y: 10, duration: 0.2),
                .moveBy(x: 0, y: -10, duration: 0.2)
            ])
        ])
        chicken.run(.repeatForever(action))
        parentNode.addChild(chicken)
        return parentNode
    }
}

view(_ view: ARSKView, nodeFor anchor: ARAnchor)SKNode を返すと指定の ARAnchor にノードが追加されるのでこれでチキンが表示できます。

parentNodechicken を add しているのはそのまま chicken を返すと ARAnchor で固定されてしまいアニメーションで動かせないためです。

参考:ARKitでつくったAR空間上に置いたSpriteKitのSKNodeをアニメーションで動かす方法

おわりに

意外とかんたんに AR でかわいいチキンの表示ができました:chicken:

50 行いかないくらいでサクッと AR が試せます!いい時代ですね:kissing_closed_eyes:

ソース全体
import UIKit
import ARKit

final class ViewController: UIViewController {

    @IBOutlet private weak var arskView: ARSKView!
    private let jumpTextures: [SKTexture] = [
        .init(imageNamed: "j1"),
        .init(imageNamed: "j2"),
    ]

    override func viewDidLoad() {
        super.viewDidLoad()

        arskView.delegate = self
        arskView.presentScene(.init(size: arskView.frame.size))
        let configuration = ARImageTrackingConfiguration()
        let images = ARReferenceImage.referenceImages(inGroupNamed: "AR Resources", bundle: nil)
        configuration.trackingImages = images!
        configuration.maximumNumberOfTrackedImages = 2
        arskView.session.run(configuration)
    }
}

extension ViewController: ARSKViewDelegate {

    func view(_ view: ARSKView, nodeFor anchor: ARAnchor) -> SKNode? {
        let parentNode = SKNode()
        let player = SKSpriteNode(texture: .init(imageNamed: "c1"), size: .init(width: 32, height: 32))
        let action = SKAction.group([
            .animate(with: jumpTextures, timePerFrame: 0.2),
            .sequence([
                .wait(forDuration: 0.2),
                .moveBy(x: 0, y: 10, duration: 0.2),
                .moveBy(x: 0, y: -10, duration: 0.2)
            ])
        ])
        player.run(.repeatForever(action))
        parentNode.addChild(player)
        return parentNode
    }
}

参考
