#0. はじめに
数あるQiitaのラズパイでのk8s記事。
いつかやろうやろうと思って時間だけ過ぎていました。
偉大なる先人たちの資料を大いに参考にしつつ作ってみました。
ラズパイ好きなんですが四方八方にケーブルが生えるのがイヤで
なるべくケーブル少なめにしたいなーということでPoEで〜。
ちなみにk8sの導入は書いていません。わかりやすい記事がイッパイありますので。
k8sを入れてハマった顛末は[コチラ][link-1]
[link-1]:https://qiita.com/_tanukichi_/items/0843a05b1b44b5fd710b
今回は機材準備まで〜

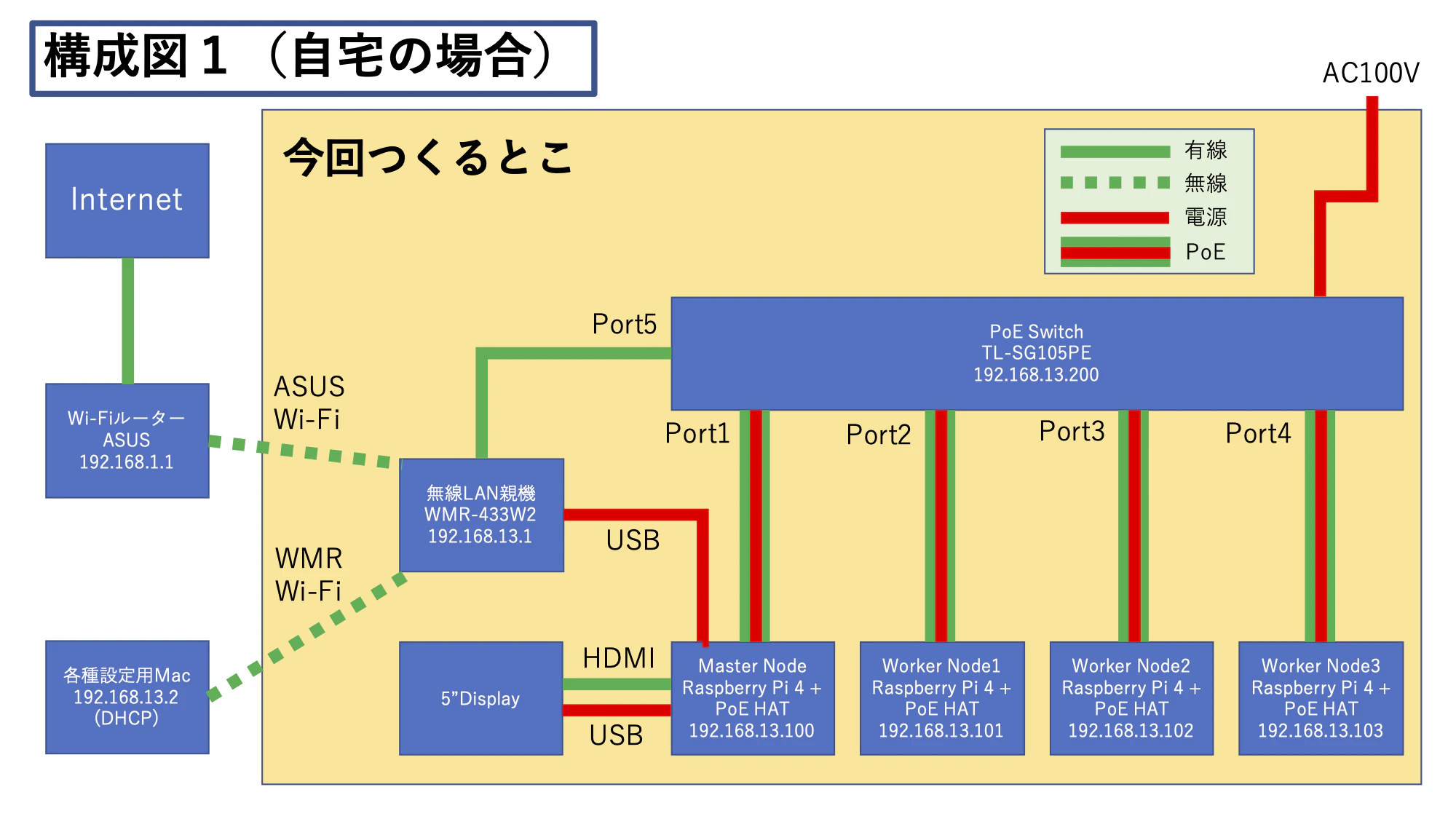

#1.とりあえず構成を設計
##1-1. Raspberry Pi 4B 8G
スペック厨なので8Gで！
k8sのノードは適当にMaster:1, Worker:3に決定ｗ
というわけで4台
[RS Raspberry Pi 4B 8GB][link-Pi4B8GB]
[link-Pi4B8GB]:https://jp.rs-online.com/web/p/raspberry-pi/1822098/
##1-2. Raspberry Pi HAT Power over Ethernet(PoE) HAT
ラズパイをPoE可能する為のHAT（GPIO接続でボード追加)
これを装着するとPoEスイッチからLANケーブル経由でラズパイに給電できます。
ラズパイが4台なので4個
[Raspberry Pi Raspberry Pi HAT Power over Ethernet (PoE)][link-HAT]
[link-HAT]:https://jp.rs-online.com/web/p/raspberry-pi-hats-add-ons/1735595/
##1-3. SDカード
スペック厨でｗ 128GBに決定。
（参考：https://pcmanabu.com/raspberry-pi4-microsd/）
ラズパイ4が4台なのでSDカードも4枚
[Samsung EVO Plus マイクロSDカード 128GB][link-SDCARD]
[link-SDCARD]:https://www.amazon.co.jp/dp/B08QML1J43
##1-4. PoEスイッチ
せっかくラズパイをPoE可能としてもPoEできるスイッチがないと何の役にも立たない！
ラズパイが4台なのでPoEポートが4、上流につなぐポートが1の計5ポートのヤツで。。。
今回は[TP-LINK TL-SG105PE][link-SG105PE]をチョイス。
[link-SG105PE]:https://www.tp-link.com/jp/business-networking/easy-smart-switch/tl-sg105pe/
PoE HatはIEEE 802.3af対応ですが、この機種はaf/at対応。
※TL-SG1005P(無印:af対応、V2：af/at対応)という機種も出ていて
今回の用途にはTL-SG1005Pで十分なハズですが
TL-SG105PEには管理画面があり、
VLANやリンクアグリゲーション、ポートミラーなんかもできます。
（使うかどうかは別の話。使えるかどうかが重要なのだｗ)
TL-SG105PE仕様
TL-SG1005P V2仕様
##1-5. 無線LAN親機
先人たちのマネをしてWMR-433W2をチョイス
本来？の用途はホテルなんかで有線のインターネットの口があるときに
この機器を経由して自分のWi−Fi機器を使えるようにするモノっぽいですが
（誤解を恐れず簡単に言うと。。。）
ワイヤレスWANモードというのを使うと逆?向きに
WMR-433W2に接続した有線/無線と家のWi-Fiとつなぐことができます。
ちなみにWMR-433W2のIPは192.168.13.1に固定です。
(かぶると192.168.12.1になるらしいですが）
なので今回のネットワークは192.168.13.0/24に決定！
[BUFFALO WMR-433W2-BK][link-WMR]
[link-WMR]:https://www.buffalo.jp/product/detail/wmr-433w2-bk.html
##1-6. ディスプレイ
なんか出したい。タダそれだけの思いでｗ
何インチにするかなどなどいろいろ悩みましたが、最後は適当に。。。
ELECROWの5インチのヤツにしました。
https://www.amazon.co.jp/dp/B013JECYF2/
ケーブルの取り回し的にこっちの方が良かったかも。。。
https://www.amazon.co.jp/dp/B07FDN3M8H/
##1-7. 積層ケース
やっぱ、ラズパイ複数台なら積層したい。
Amazonで調べると出てくる下の2種類で悩みましたが、
HATのクリアランスがとれるか心配だったので前者のLOTWの方を選択
https://www.amazon.co.jp/dp/B01F8AHNBA/
https://www.amazon.co.jp/dp/B07MJ9CYS9/
##1-8. ケーブル類
###1-8-1. LANケーブル
PoE Switchとラズパイ接続用 CAT6以上なら大丈夫かと
これもラズパイ４台なので４本
(ラズパイとPoEスイッチが近いなら30cmとか15cmとかでOK)
https://www.amazon.co.jp/dp/B00G2PY0VW
###1-8-2. HDMIケーブル(HDMI-MicroHDMI)
1-6のディスプレイ接続用
ラズパイ4からHDMIはMicroHDMIに変更になっているので注意！
（間違えて買ったｗ）
なかなか短めのMicroHDMI-HDMIが売っていない。。。
結局かっこよさだけで決定
https://www.amazon.co.jp/dp/B07CLP4HPN/
###1-8-3. USBケーブル(TypeA-Micro(B))
1−6のディスプレイ電源用
家にいっぱい余っているので適当に〜
###1-8-4. その他
1-5の無線LAN親機用のLANケーブルと電源ケーブルは付属のモノをそのまま利用
短いのが良い場合はそれぞれ購入
5インチディスプレイは買ったけど、
設定とかは普通のHDMIディスプレイでやった方が効率的ですね。
あと、USBキーボードとUSBマウス
このあたりは自宅にあったものをそのまま使っています。

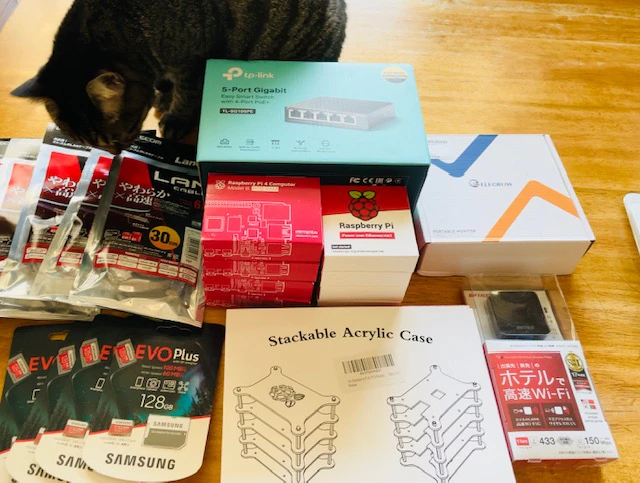

##というわけで買った機材はこちら
HDMIケーブルとかUSBケーブルが写っていませんがｗ
※ねこは含まれません
#今回はここまで〜
次の記事 ：PoEラズパイタワー その2〜ネットワーク構築編〜
次の次の記事：PoEラズパイタワー その3〜ラズパイタワー構築編〜
