KinoKroki で Livebook 上に図（ダイアグラム）を描画する

はじめに

Kroki はテキストで図を描くためのライブラリです

各種言語の様々な図(ダイアグラム)の描画ライブラリを統合的に使えるようにしています

そして、 Kroki を Livebook から呼び出せるようにしたのが KinoKroki です

本記事では KinoKroki で Livebook 上に図を描画する手法について紹介します

実装したノートブックはこちら

セットアップ

使い方は超シンプルです

まずセットアップセルで KinoKroki をインストールします

Mix.install([
  {:kino_kroki, "~> 0.1"}
])

図の描画

公式のサンプルを実行してみます

graph = """
digraph G { bgcolor="purple:pink" label="agraph" fontcolor="white"
fontname="Helvetica,Arial,sans-serif"
node [fontname="Helvetica,Arial,sans-serif"]
edge [fontname="Helvetica,Arial,sans-serif"]
  subgraph cluster1 {fillcolor="blue:cyan" label="acluster" fontcolor="white" style="filled" gradientangle="270"
        node [shape=box fillcolor="red:yellow" style="filled" gradientangle=90]
        anode;
    }

}
"""

Kino.Kroki.new(graph, :graphviz)

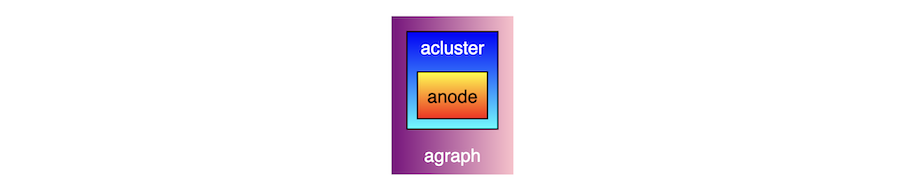

実行結果

Kino.Kroki.new の第1引数に図の描画用テキスト、第2引数に図の種類を指定します

サンプルでは :graphviz を指定することで Graphviz によるグラフを描画しました

その他、 Kroki が対応している様々なダイアグラムを描画することができます

スマートセル

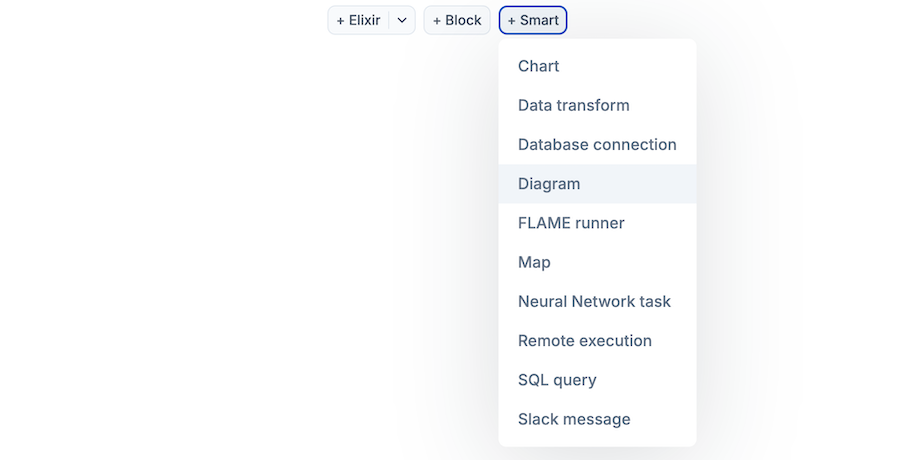

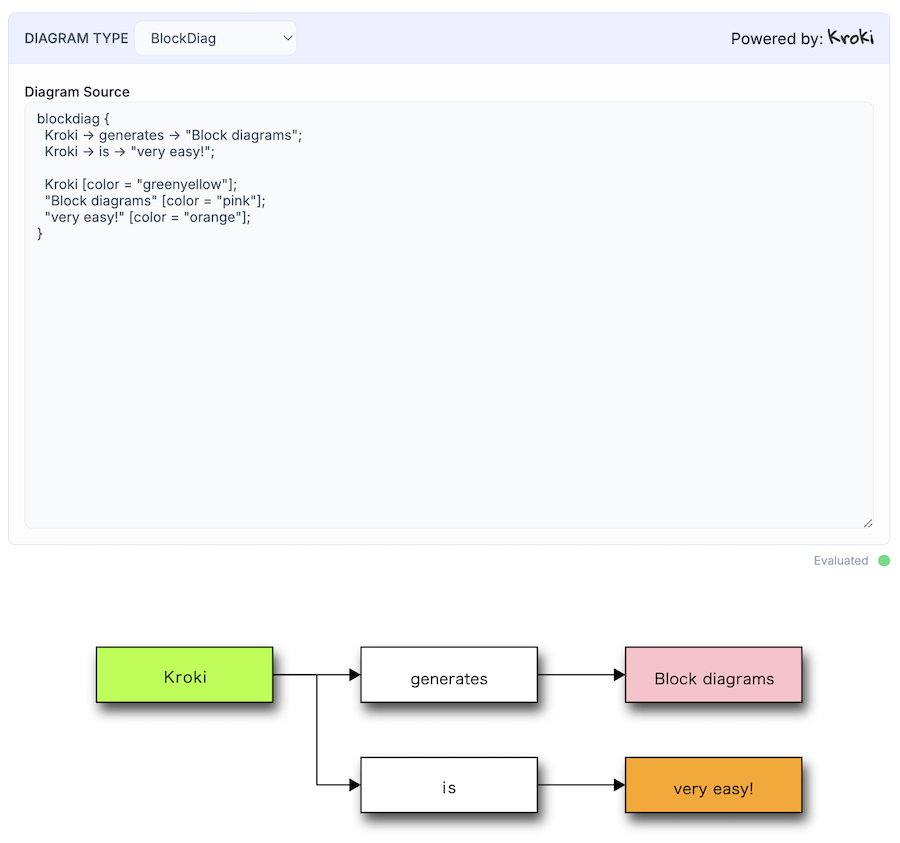

スマートセルで Diagram を指定することで、より簡単に、図のテキストだけで描画することも可能です

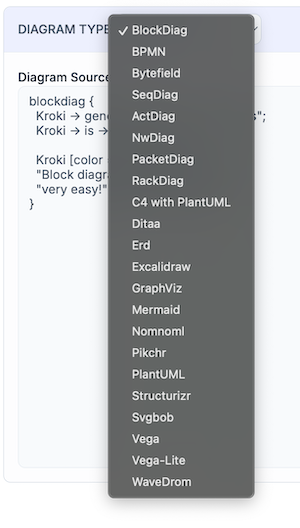

"DIAGRAM TYPE" を変更するとサンプルコードも出てくるので、色々なダイアグラムに触れてみるのにも良いですね

まとめ

KinoKroki を使うことで、簡単に Livebook 上に図を描画できました

Livebook にドキュメントを残す場合、かなり使えそうです
