はじめに
Claude CodeやGitHub CopilotなどのCoding Agentを使ってドキュメントを書かせると，図が必要な場面で絶妙な不便を感じることはありませんか？
本稿では，drawio.svg形式を活用することで，Coding Agentに「後から人間が編集可能な図」を生成させる方法を紹介します．実際に筆者のプロジェクトで運用している方法ですので，ぜひ参考にしてみてください．
想定環境
- Visual Studio Codeで開発をしている
- markdown形式でドキュメントを書いている
- DrawIO拡張を利用している
課題：Coding Agentが作る図は編集しづらい
Coding Agentにシステム構成図やフローチャートを依頼すると，以下のような出力が返ってくることが多いです．
パターン1: アスキーアート
┌─────────────┐ ┌─────────────┐
│ Client │───▶│ Server │
└─────────────┘ └─────────────┘
見た目は悪くないのですが，要素を追加したりレイアウトを調整したりする際に全体を書き直す必要があります．ちょっとした修正でも面倒ですね．
パターン2: 純粋な.drawio形式
Coding Agentに.drawioファイルとして描かせることもできますが，これはこれで別の問題が出てきます．
- Markdownプレビューで図としてレンダリング表示できない(ことがある)
- 結局PNG/JPEGにエクスポートする必要があり，編集用ソースと表示用画像の二重管理になる
これはこれで地味に使いづらさがあります．
解決策：.drawio.svg形式
VSCodeのDrawIO拡張では，純粋な.drawio形式の他に.drawio.svgや.drawio.png形式でも扱うことができます．これのうち．.drawio.svgは，以下を満たすことができて非常に便利です．
- Markdownプレビューで画像として表示される
- DrawIOアプリで開いて編集できる
- テキストベースなのでCoding Agentに適当な指示を出しても編集できる（pngの方はバイナリで画像を持ってしまうためagentと相性が悪い）
これによって「ソースファイルと表示ファイルが同一」になり，二重管理が生じなくなります．嬉しい．

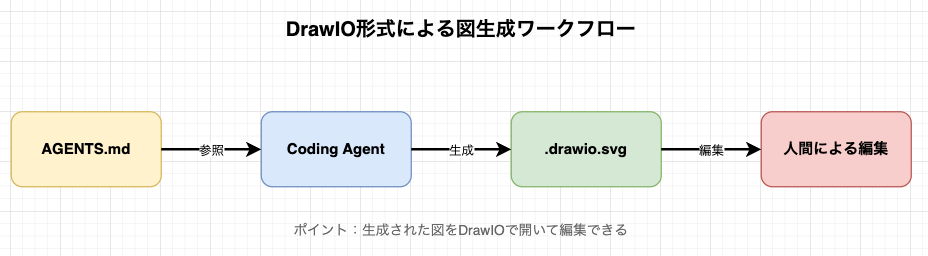

以下の図は，この方法によるワークフローを示しています．
この図自体も.drawio.svg形式で作成されているため，VSCodeのdrawio拡張で開いて編集できます．以下の生コードをpiypiyo.drawio.svgとして保存してvscodeから開けばOKです．
art001_drawio_with_coding_agent_workflow.drawio.svg の生コード
<svg host="65bd71144e" xmlns="http://www.w3.org/2000/svg" style="background: transparent; background-color: transparent;" xmlns:xlink="http://www.w3.org/1999/xlink" version="1.1" width="721px" height="190px" viewBox="-0.5 -0.5 721 190" content="<mxfile><diagram name="DrawIO Figure Generation Workflow" id="workflow-001">1ZjbjtsgEIafhttVjA/Bl3bibCv1cJFKvSaG2LS2iQg59ekLNsQk9h6kZjfdaBXBz2DMNxOGWeDP6uOjwJvyKye0AnBCjsCfAwgRjNW3Fk6dEEKvEwrBSCc5wpL9oUacGHXHCN1eGErOK8k2l2LOm4bm8kLDQvDDpdmaV5erbnBBB8Iyx9VQ/cmILM22wkmvf6KsKM3K4cQM1NjaGmFbYsIPjuRnwJ8JzmXXqo8zWml0Fks3b/HE6Pm9BG3kayZIJtWe2kl7XO3M9uYCHz5/B1kI0jlIYNuYAbQAmQ+QB5K0bUCAkG2k2iZOQeqDbAriAMTKONIG8aS18UGyMA31qG7WWYlDazPvbTo+8mSZS3pUW0pLWVdK8FRzKwX/TWe84kIpDW+UZbpmVXUl4YoVjermCgpVerqnQjLlzcQM1IwQvUx6KJmkyw3O9ZoHFbpKE3zXEKp5TfTjeSOX5qU82+/i04tUf+gA4xO9Jj06knHII+U1leKkTMwotNFifhyB6R76SAusSelEmW80bIK7OD+5DwDVMDEwHg9iNxIOyWP27cfyoSYDn/RsvCfoOe5yPQOgv16vYZ4P3KhGSLSKwugF2PA2sINL1h4cwj5rLuzoBrDVKaHe+5r2jBPWFEpL+uEbISeYovUo8ihHdLV+H+R3ZU7U0cb4APpDpz9s98VtiYcUkWCMOIIrP3qvIL8n8XJX42YAHGQBSBP9l8UgjkDsP5tcpiCdggS1xilA0W1PIpTT8ZNohcIgfOnYv5GTorseRfpS5I14KdRpXzlBeQCFIJkOwFOibkamy4UsecEbXGW9epVAe5svnG8Mzl9UypPhiXeSj+V5e9GCV/gnz+Hf8p3IbYicc5vEoqBycAjrrTzrKUErLNn+8hL4z9jhCPbBHerjYncAu9zdg/hO4P1R8C8cNB8HvEvYJe8cyO8PvuFyeMG0ZcDcFgaBLQN809DJYKGrgjh5osDwbBWhEsbMKgunLGmH4nNt0yWbqUk/KDUKCuxQNBIM/azOeN6nqP+4XDGBY/OWe+1rP29Ttpz7b1C3qG5fI7djzv8Z/Owv</diagram></mxfile>">
<defs/>
<g>
<g>
<rect x="160" y="0" width="400" height="30" fill="none" stroke="none" pointer-events="all"/>
</g>
<g>
<g transform="translate(-0.5 -0.5)">
<switch>
<foreignObject style="overflow: visible; text-align: left;" pointer-events="none" width="100%" height="100%" requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility">
<div xmlns="http://www.w3.org/1999/xhtml" style="display: flex; align-items: unsafe center; justify-content: unsafe center; width: 398px; height: 1px; padding-top: 15px; margin-left: 161px;">
<div style="box-sizing: border-box; font-size: 0; text-align: center; color: #000000; ">
<div style="display: inline-block; font-size: 16px; font-family: "Helvetica"; color: light-dark(#000000, #ffffff); line-height: 1.2; pointer-events: all; font-weight: bold; white-space: normal; word-wrap: normal; ">
DrawIO形式による図生成ワークフロー
</div>
</div>
</div>
</foreignObject>
<text x="360" y="20" fill="light-dark(#000000, #ffffff)" font-family=""Helvetica"" font-size="16px" text-anchor="middle" font-weight="bold">
DrawIO形式による図生成ワークフロー
</text>
</switch>
</g>
</g>
<g>
<rect x="0" y="80" width="120" height="60" rx="9" ry="9" fill="#fff2cc" stroke="#d6b656" pointer-events="all" style="fill: light-dark(rgb(255, 242, 204), rgb(40, 29, 0)); stroke: light-dark(rgb(214, 182, 86), rgb(109, 81, 0));"/>
</g>
<g>
<g transform="translate(-0.5 -0.5)">
<switch>
<foreignObject style="overflow: visible; text-align: left;" pointer-events="none" width="100%" height="100%" requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility">
<div xmlns="http://www.w3.org/1999/xhtml" style="display: flex; align-items: unsafe center; justify-content: unsafe center; width: 118px; height: 1px; padding-top: 110px; margin-left: 1px;">
<div style="box-sizing: border-box; font-size: 0; text-align: center; color: #000000; ">
<div style="display: inline-block; font-size: 12px; font-family: "Helvetica"; color: light-dark(#000000, #ffffff); line-height: 1.2; pointer-events: all; font-weight: bold; white-space: normal; word-wrap: normal; ">
AGENTS.md
</div>
</div>
</div>
</foreignObject>
<text x="60" y="114" fill="light-dark(#000000, #ffffff)" font-family=""Helvetica"" font-size="12px" text-anchor="middle" font-weight="bold">
AGENTS.md
</text>
</switch>
</g>
</g>
<g>
<rect x="200" y="80" width="120" height="60" rx="9" ry="9" fill="#dae8fc" stroke="#6c8ebf" pointer-events="all" style="fill: light-dark(rgb(218, 232, 252), rgb(29, 41, 59)); stroke: light-dark(rgb(108, 142, 191), rgb(92, 121, 163));"/>
</g>
<g>
<g transform="translate(-0.5 -0.5)">
<switch>
<foreignObject style="overflow: visible; text-align: left;" pointer-events="none" width="100%" height="100%" requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility">
<div xmlns="http://www.w3.org/1999/xhtml" style="display: flex; align-items: unsafe center; justify-content: unsafe center; width: 118px; height: 1px; padding-top: 110px; margin-left: 201px;">
<div style="box-sizing: border-box; font-size: 0; text-align: center; color: #000000; ">
<div style="display: inline-block; font-size: 12px; font-family: "Helvetica"; color: light-dark(#000000, #ffffff); line-height: 1.2; pointer-events: all; font-weight: bold; white-space: normal; word-wrap: normal; ">
Coding Agent
</div>
</div>
</div>
</foreignObject>
<text x="260" y="114" fill="light-dark(#000000, #ffffff)" font-family=""Helvetica"" font-size="12px" text-anchor="middle" font-weight="bold">
Coding Agent
</text>
</switch>
</g>
</g>
<g>
<rect x="400" y="80" width="120" height="60" rx="9" ry="9" fill="#d5e8d4" stroke="#82b366" pointer-events="all" style="fill: light-dark(rgb(213, 232, 212), rgb(31, 47, 30)); stroke: light-dark(rgb(130, 179, 102), rgb(68, 110, 44));"/>
</g>
<g>
<g transform="translate(-0.5 -0.5)">
<switch>
<foreignObject style="overflow: visible; text-align: left;" pointer-events="none" width="100%" height="100%" requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility">
<div xmlns="http://www.w3.org/1999/xhtml" style="display: flex; align-items: unsafe center; justify-content: unsafe center; width: 118px; height: 1px; padding-top: 110px; margin-left: 401px;">
<div style="box-sizing: border-box; font-size: 0; text-align: center; color: #000000; ">
<div style="display: inline-block; font-size: 12px; font-family: "Helvetica"; color: light-dark(#000000, #ffffff); line-height: 1.2; pointer-events: all; font-weight: bold; white-space: normal; word-wrap: normal; ">
.drawio.svg
</div>
</div>
</div>
</foreignObject>
<text x="460" y="114" fill="light-dark(#000000, #ffffff)" font-family=""Helvetica"" font-size="12px" text-anchor="middle" font-weight="bold">
.drawio.svg
</text>
</switch>
</g>
</g>
<g>
<rect x="600" y="80" width="120" height="60" rx="9" ry="9" fill="#f8cecc" stroke="#b85450" pointer-events="all" style="fill: light-dark(rgb(248, 206, 204), rgb(81, 45, 43)); stroke: light-dark(rgb(184, 84, 80), rgb(215, 129, 126));"/>
</g>
<g>
<g transform="translate(-0.5 -0.5)">
<switch>
<foreignObject style="overflow: visible; text-align: left;" pointer-events="none" width="100%" height="100%" requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility">
<div xmlns="http://www.w3.org/1999/xhtml" style="display: flex; align-items: unsafe center; justify-content: unsafe center; width: 118px; height: 1px; padding-top: 110px; margin-left: 601px;">
<div style="box-sizing: border-box; font-size: 0; text-align: center; color: #000000; ">
<div style="display: inline-block; font-size: 12px; font-family: "Helvetica"; color: light-dark(#000000, #ffffff); line-height: 1.2; pointer-events: all; font-weight: bold; white-space: normal; word-wrap: normal; ">
人間による編集
</div>
</div>
</div>
</foreignObject>
<text x="660" y="114" fill="light-dark(#000000, #ffffff)" font-family=""Helvetica"" font-size="12px" text-anchor="middle" font-weight="bold">
人間による編集
</text>
</switch>
</g>
</g>
<g>
<path d="M 120 110 L 191.76 110" fill="none" stroke="#000000" stroke-width="2" stroke-miterlimit="10" pointer-events="stroke" style="stroke: light-dark(rgb(0, 0, 0), rgb(255, 255, 255));"/>
<path d="M 197.76 110 L 189.76 114 L 191.76 110 L 189.76 106 Z" fill="#000000" stroke="#000000" stroke-width="2" stroke-miterlimit="10" pointer-events="all" style="fill: light-dark(rgb(0, 0, 0), rgb(255, 255, 255)); stroke: light-dark(rgb(0, 0, 0), rgb(255, 255, 255));"/>
</g>
<g>
<g transform="translate(-0.5 -0.5)">
<switch>
<foreignObject style="overflow: visible; text-align: left;" pointer-events="none" width="100%" height="100%" requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility">
<div xmlns="http://www.w3.org/1999/xhtml" style="display: flex; align-items: unsafe center; justify-content: unsafe center; width: 1px; height: 1px; padding-top: 110px; margin-left: 160px;">
<div style="box-sizing: border-box; font-size: 0; text-align: center; color: #000000; background-color: #ffffff; ">
<div style="display: inline-block; font-size: 10px; font-family: "Helvetica"; color: light-dark(#000000, #ffffff); line-height: 1.2; pointer-events: all; background-color: light-dark(#ffffff, var(--ge-dark-color, #121212)); white-space: nowrap; ">
参照
</div>
</div>
</div>
</foreignObject>
<text x="160" y="113" fill="light-dark(#000000, #ffffff)" font-family=""Helvetica"" font-size="10px" text-anchor="middle">
参照
</text>
</switch>
</g>
</g>
<g>
<path d="M 320 110 L 391.76 110" fill="none" stroke="#000000" stroke-width="2" stroke-miterlimit="10" pointer-events="stroke" style="stroke: light-dark(rgb(0, 0, 0), rgb(255, 255, 255));"/>
<path d="M 397.76 110 L 389.76 114 L 391.76 110 L 389.76 106 Z" fill="#000000" stroke="#000000" stroke-width="2" stroke-miterlimit="10" pointer-events="all" style="fill: light-dark(rgb(0, 0, 0), rgb(255, 255, 255)); stroke: light-dark(rgb(0, 0, 0), rgb(255, 255, 255));"/>
</g>
<g>
<g transform="translate(-0.5 -0.5)">
<switch>
<foreignObject style="overflow: visible; text-align: left;" pointer-events="none" width="100%" height="100%" requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility">
<div xmlns="http://www.w3.org/1999/xhtml" style="display: flex; align-items: unsafe center; justify-content: unsafe center; width: 1px; height: 1px; padding-top: 110px; margin-left: 360px;">
<div style="box-sizing: border-box; font-size: 0; text-align: center; color: #000000; background-color: #ffffff; ">
<div style="display: inline-block; font-size: 10px; font-family: "Helvetica"; color: light-dark(#000000, #ffffff); line-height: 1.2; pointer-events: all; background-color: light-dark(#ffffff, var(--ge-dark-color, #121212)); white-space: nowrap; ">
生成
</div>
</div>
</div>
</foreignObject>
<text x="360" y="113" fill="light-dark(#000000, #ffffff)" font-family=""Helvetica"" font-size="10px" text-anchor="middle">
生成
</text>
</switch>
</g>
</g>
<g>
<path d="M 520 110 L 591.76 110" fill="none" stroke="#000000" stroke-width="2" stroke-miterlimit="10" pointer-events="stroke" style="stroke: light-dark(rgb(0, 0, 0), rgb(255, 255, 255));"/>
<path d="M 597.76 110 L 589.76 114 L 591.76 110 L 589.76 106 Z" fill="#000000" stroke="#000000" stroke-width="2" stroke-miterlimit="10" pointer-events="all" style="fill: light-dark(rgb(0, 0, 0), rgb(255, 255, 255)); stroke: light-dark(rgb(0, 0, 0), rgb(255, 255, 255));"/>
</g>
<g>
<g transform="translate(-0.5 -0.5)">
<switch>
<foreignObject style="overflow: visible; text-align: left;" pointer-events="none" width="100%" height="100%" requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility">
<div xmlns="http://www.w3.org/1999/xhtml" style="display: flex; align-items: unsafe center; justify-content: unsafe center; width: 1px; height: 1px; padding-top: 110px; margin-left: 560px;">
<div style="box-sizing: border-box; font-size: 0; text-align: center; color: #000000; background-color: #ffffff; ">
<div style="display: inline-block; font-size: 10px; font-family: "Helvetica"; color: light-dark(#000000, #ffffff); line-height: 1.2; pointer-events: all; background-color: light-dark(#ffffff, var(--ge-dark-color, #121212)); white-space: nowrap; ">
編集
</div>
</div>
</div>
</foreignObject>
<text x="560" y="113" fill="light-dark(#000000, #ffffff)" font-family=""Helvetica"" font-size="10px" text-anchor="middle">
編集
</text>
</switch>
</g>
</g>
<g>
<rect x="160" y="160" width="400" height="30" fill="none" stroke="none" pointer-events="all"/>
</g>
<g>
<g transform="translate(-0.5 -0.5)">
<switch>
<foreignObject style="overflow: visible; text-align: left;" pointer-events="none" width="100%" height="100%" requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility">
<div xmlns="http://www.w3.org/1999/xhtml" style="display: flex; align-items: unsafe center; justify-content: unsafe center; width: 398px; height: 1px; padding-top: 175px; margin-left: 161px;">
<div style="box-sizing: border-box; font-size: 0; text-align: center; color: #666666; ">
<div style="display: inline-block; font-size: 11px; font-family: "Helvetica"; color: light-dark(#666666, #959595); line-height: 1.2; pointer-events: all; white-space: normal; word-wrap: normal; ">
ポイント：生成された図をDrawIOで開いて編集できる
</div>
</div>
</div>
</foreignObject>
<text x="360" y="178" fill="#666666" font-family=""Helvetica"" font-size="11px" text-anchor="middle">
ポイント：生成された図をDrawIOで開いて編集できる
</text>
</switch>
</g>
</g>
</g>
<switch>
<g requiredFeatures="http://www.w3.org/TR/SVG11/feature#Extensibility"/>
<a transform="translate(0,-5)" xlink:href="https://www.drawio.com/doc/faq/svg-export-text-problems" target="_blank">
<text text-anchor="middle" font-size="10px" x="50%" y="100%">
Text is not SVG - cannot display
</text>
</a>
</switch>
</svg>
svgだとQiitaやslackにそのままコピペはできないので，本当は.drawio.pngの方が好きなのですが...トレードオフですね．良いやり方をご存知の方がいらしたらコメントください．
導入方法
では，具体的な導入方法を見ていきましょう．
1. AGENTS.mdにルールを記載する
Coding Agentがドキュメントを作成する際に参照するルールファイル（AGENTS.mdやCLAUDE.mdなど）に，DrawIO図の作成ルールを明記します．
以下は実際に筆者のプロジェクトで使用しているルールの抜粋です．
### DrawIO図の作成ルール【厳守】
**ファイル形式**: `.drawio.svg` 拡張子を使用し、中身は **DrawIO XML形式** (`<mxfile>`) で作成すること。
#### DO（必須）
<!-- 正しい形式：DrawIO XML形式 -->
<mxfile host="65bd71144e">
<diagram name="Diagram Name" id="diagram-id">
<mxGraphModel dx="800" dy="600" grid="1" gridSize="10" ...>
<root>
<mxCell id="0"/>
<mxCell id="1" parent="0"/>
<!-- 図形要素をここに配置 -->
<mxCell id="box1" value="Text" style="rounded=1;whiteSpace=wrap;html=1;..."
parent="1" vertex="1">
<mxGeometry x="100" y="100" width="120" height="60" as="geometry"/>
</mxCell>
</root>
</mxGraphModel>
</diagram>
</mxfile>
#### DON'T（禁止）
<!-- 誤った形式：純粋なSVG形式（DrawIOで開けない） -->
<svg xmlns="http://www.w3.org/2000/svg" ...>
<rect x="100" y="100" width="120" height="60"/>
</svg>
2. テンプレートを提供する
Coding Agentが適切な形式で図を生成できるよう，汎用的なテンプレートを用意します．
これがあると，Agentが迷わずに正しい形式で出力してくれやすくなります．
<mxfile host="65bd71144e">
<diagram name="[図の名前]" id="[ユニークID]">
<mxGraphModel dx="800" dy="600" grid="1" gridSize="10" guides="1" tooltips="1" connect="1" arrows="1" fold="1" page="1" pageScale="1" pageWidth="827" pageHeight="1169" math="0" shadow="0">
<root>
<mxCell id="0"/>
<mxCell id="1" parent="0"/>
<!-- ここに図形要素を追加 -->
</root>
</mxGraphModel>
</diagram>
</mxfile>
3. 基本的な図形要素のサンプルを示す
Coding Agentが適切な図形を生成できるように，よく使う要素のサンプルを提示しておくと効果的らしいです．
<!-- 矩形 -->
<mxCell id="rect1" value="Label"
style="rounded=1;whiteSpace=wrap;html=1;fillColor=#dae8fc;strokeColor=#6c8ebf;"
parent="1" vertex="1">
<mxGeometry x="100" y="100" width="120" height="60" as="geometry"/>
</mxCell>
<!-- 矢印（接続） -->
<mxCell id="arrow1" value="Label"
style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;strokeWidth=2;"
parent="1" source="box1" target="box2" edge="1">
<mxGeometry relative="1" as="geometry"/>
</mxCell>
4. アスキーアートを禁止する
アスキーアートを明確に禁止しておくとさらに効果的なようです．
## ドキュメント類の作成ルール
- 図は`drawio.svg`形式のファイル名に`drawio`の規格に準じたxmlタグを格納することで，独立して作成すること．
- 図をmarkdownドキュメント内にアスキーアートで描くことは行なってはいけない．二重管理の状態を避けるために厳守する．
禁止を明記しないと，Coding Agentはお手軽なアスキーアートに逃げがちな気がします．
運用上の工夫
ファイル命名規則
図ファイルは主ドキュメントと同じディレクトリに配置し，一貫した命名規則を適用します．
doc/experiments/exp001_slider_control/
├── exp001_slider_control.md # 主ドキュメント
├── exp001_slider_control_architecture.drawio.svg # アーキテクチャ図
└── exp001_slider_control_sequence.drawio.svg # シーケンス図
参照方法
Markdownからの参照は相対パスで行います．
検証ポイント
生成された図が正しいか確認させるために，以下のチェックリストもルールと一緒に書いておくと安心です．
1. **ファイル形式**: `cat`コマンドで`<mxfile>`タグから始まるか確認
2. **編集可能性**: DrawIOアプリで開けるか確認
3. **表示可能性**: Markdownプレビューで画像として表示されるか確認
まとめ
今回の方法を導入することで，以下のメリットが得られました．
- 編集効率の向上: Coding Agentが生成した図をベースに，人間が微調整できる
- 二重管理の解消: 編集用ソースと表示用画像が同一ファイル
- 一貫性の確保: ルールを明文化することで，図の品質が安定する
これにより，Coding Agentが生成するドキュメントの図に関するQoLが非常に上がります．
おわりに
本稿ではCoding Agentに編集可能な図を生成させるため.drawio.svg形式の活用方法を紹介しました．Vive CodingによるQoL向上が得られれば幸いです．それでは．
Appendix: AGENTS.mdにおけるドキュメント作成ルールの全文
以下は，私が実際に使用しているAGENTS.mdからドキュメント作成に関連する箇所をそのまま抜粋したものです．view rawからコピーの上で適宜カスタムしてお使いください．
