Python で巡回経路探索（TSP）を現実化：OSRM を用いた道路距離の適用

Posted at

はじめに

これまでに扱った要素は大きく2つあります。
1つは、複数地点を効率よく回る 巡回経路探索（Traveling Salesman Problem, TSP） を Python で実装し、ユークリッド距離（直線距離）を使ってルート最適化を行ったこと。
もう1つは、OSRM（Open Source Routing Machine） を Docker で構築し、実際の道路に基づいた移動距離・所要時間を取得できるようにしたことです。

巡回経路探索・TSP
OSRMセットアップ

今回はこれらを組み合わせ、
TSPの距離計算を「直線距離」から「OSRMが返す道路距離」に置き換えることで、
より現実的な巡回ルート探索や片道ルート探索を実装していきます。

準備

本記事では、あらかじめ OSRM サーバがローカルで稼働 していることを前提とします。
（Docker でのセットアップ手順は割愛。http://localhost:5000 にアクセスできる状態にしておいてください）

前提の確認

  • OSRM サーバ稼働確認
    ブラウザで次の形式の URL にアクセスし、JSON が返ることを確認します。
    http://localhost:5000/route/v1/driving/{lon1},{lat1};{lon2},{lat2}?overview=false
  • Python 実行環境
    Windows 11 + Python 3.x（VS Code + Git Bash 想定）
  • 必要ライブラリ
    • HTTP クライアント（例：requests を想定）

本章のゴール

  • Python から OSRM API を呼び、2 点間の道路距離（m）と所要時間（秒） を取得できること。
  • 本記事以降で使う 距離行列 作成の前段として、「2 点間距離の取得関数」 を用意すること。

関数の役割

  • 引数： (lon, lat) 形式の座標を 2 点渡す
  • 戻り値： (distance_meters, duration_seconds) を返す
  • 内部処理： OSRM API にアクセスし、結果の JSON から必要な値を取り出す
import requests

def get_osrm_distance(from_coord, to_coord):
    """
    from_coord, to_coord: (lon, lat) のタプル
    戻り値: (距離[m], 所要時間[秒])
    """
    url = f"http://localhost:5000/route/v1/driving/{from_coord[0]},{from_coord[1]};{to_coord[0]},{to_coord[1]}"
    res = requests.get(url, params={"overview": "false"})
    data = res.json()
    return data["routes"][0]["distance"], data["routes"][0]["duration"]

# 動作確認例
if __name__ == "__main__":
    tokyo = (139.7671, 35.6812)   # 東京駅
    shibuya = (139.7013, 35.6580) # 渋谷駅
    dist, dur = get_osrm_distance(tokyo, shibuya)
    print(f"距離: {dist/1000:.2f} km, 所要時間: {dur/60:.1f} 分")

距離行列の作成

TSP（巡回経路探索、あるいは片道ルート探索）を解くためには、
「各地点間の距離」を一覧化した 距離行列（distance matrix） が必要です。

ここでは、前章で用意した get_osrm_distance(from_coord, to_coord) を利用して、
地点リストから距離行列を作成する関数を用意します。

関数の役割

  • 引数：複数の座標リスト（[(lon, lat), (lon, lat), ...]）
  • 戻り値：2次元リスト（dist_matrix[i][j] が i→j の距離[m]）
  • 内部処理：各地点の組み合わせについて OSRM API を呼び出し、距離を埋める
import itertools

def build_distance_matrix(coords):
    """
    OSRM を用いて距離行列を作成する
    coords: [(lon, lat), (lon, lat), ...]
    戻り値: dist_matrix[i][j] が i→j の距離[m]
    """
    n = len(coords)
    dist_matrix = [[0.0] * n for _ in range(n)]

    for i, j in itertools.permutations(range(n), 2):
        dist, _ = get_osrm_distance(from_coord=coords[i], to_coord=coords[j])
        dist_matrix[i][j] = dist

    return dist_matrix
  • OSRM API を地点の組み合わせごとに呼び出すため、地点数が多いと処理時間が長くなります
  • 5〜10地点程度であれば問題ありませんが、大規模データではバルクAPI（/table エンドポイント）利用を検討すると効率的です

TSPアルゴリズムの適用

距離行列が準備できたので、これを使って 巡回経路探索（TSP） を解きます。
ここでは、過去記事で扱ったシンプルな手法を再利用します。

使用するアルゴリズム

  • 最近近傍法（Nearest Neighbor, NN）
    ある地点から最も近い未訪問地点を順に選ぶ簡易手法。計算が速い。
  • 2-opt 改善法
    初期ルートに対し、辺の入れ替えで距離が短くなる場合に更新していく改良手法。

関数の役割

  • 入力：距離行列（dist_matrix[i][j] が i→j の距離[m]）
  • 出力：訪問順序（地点インデックスのリスト）と総距離
  • 流れ：
    1. 最近近傍法で初期ルートを生成
    2. 2-opt 改善法でルートを最適化
def total_distance(route, dist_matrix):
    """
    巡回ルート(route)の総距離を計算（最後は出発点に戻る）
    route: [0, 2, 1, ...] のような訪問順（出発点＝先頭要素）
    """
    n = len(route)
    d = 0.0
    for i in range(n):
        a = route[i]
        b = route[(i + 1) % n]  # 最後は出発点に戻る
        d += dist_matrix[a][b]
    return d


def nearest_neighbor(dist_matrix, start=0):
    """
    最近近傍法で初期ルートを作成（巡回ルート）
    戻り値: (route, total_dist)
    """
    n = len(dist_matrix)
    unvisited = set(range(n))
    route = [start]
    unvisited.remove(start)
    current = start
    while unvisited:
        nxt = min(unvisited, key=lambda j: dist_matrix[current][j])
        route.append(nxt)
        unvisited.remove(nxt)
        current = nxt
    return route, total_distance(route, dist_matrix)


def two_opt(route, dist_matrix, max_iterations=1000):
    """
    2-opt 改善法でルートを改良（巡回ルート前提）
    戻り値: (best_route, best_distance)
    """
    best = route[:]
    best_dist = total_distance(best, dist_matrix)
    n = len(best)

    improved = True
    it = 0
    while improved and it < max_iterations:
        improved = False
        it += 1
        for i in range(1, n - 1):
            for k in range(i + 1, n):
                a, b = best[i - 1], best[i]
                c, d = best[k % n], best[(k + 1) % n]
                delta = (dist_matrix[a][c] + dist_matrix[b][d]) - (dist_matrix[a][b] + dist_matrix[c][d])
                if delta < -1e-9:
                    best[i:k + 1] = reversed(best[i:k + 1])
                    best_dist += delta
                    improved = True
    return best, best_dist

前回の記事では、巡回ルートだけでなく 片道ルート（始点と終点が異なる場合） にも対応できるように拡張しました。
本記事のアルゴリズム部分はそのまま利用でき、「距離の計算をユークリッド距離から OSRM に置き換える」 だけで巡回ルート・片道ルートのどちらにも適用可能です。

実行例

最後に、実際の地点を入力して TSP を解いてみます。
ここでは例として、次の 8 地点を使用します。

  • 東京駅
  • 押上（スカイツリー）
  • 浅草（雷門）
  • お台場（ダイバーシティ）
  • 羽田空港 第3ターミナル
  • 六本木ヒルズ
  • 吉祥寺駅
  • 品川駅

実行の流れ

  1. 各地点の座標を (lon, lat) で定義
  2. build_distance_matrix で距離行列を作成（OSRMを利用）
  3. nearest_neighbor で初期ルートを作成
  4. two_opt でルートを改善
  5. 結果（訪問順序と総距離）を表示
# 実行例: 8 地点で TSP を実行（OSRM 距離ベース）
# 前提: get_osrm_distance, build_distance_matrix, nearest_neighbor, two_opt が定義済み

# 1) 地点の定義（(lon, lat)）
names = [
    "東京駅",
    "押上（スカイツリー）",
    "浅草（雷門）",
    "お台場（ダイバーシティ）",
    "羽田空港 第3ターミナル",
    "六本木ヒルズ",
    "吉祥寺駅",
    "品川駅",
]

coords = [
    (139.7671, 35.6812),  # 東京駅
    (139.8107, 35.7101),  # 押上（スカイツリー）
    (139.7967, 35.7110),  # 浅草（雷門）
    (139.7750, 35.6250),  # お台場（ダイバーシティ）付近
    (139.7840, 35.5494),  # 羽田空港 第3T 付近
    (139.7304, 35.6605),  # 六本木ヒルズ
    (139.5826, 35.7033),  # 吉祥寺駅
    (139.7386, 35.6285),  # 品川駅
]

# 2) 距離行列の作成（OSRM）
dist_matrix = build_distance_matrix(coords)

# 3) 最近近傍法で初期ルート（東京駅を始点にする場合は start=0）
init_route, init_len = nearest_neighbor(dist_matrix, start=0)

# 4) 2-opt で改善
best_route, best_len = two_opt(init_route, dist_matrix)

# 5) 結果表示
def route_to_names(route, cycle=True):
    s = " → ".join(names[i] for i in route)
    return s + (f" → {names[route[0]]}" if cycle else "")

print("NN 初期ルート:", init_route, f"距離: {init_len/1000:.2f} km")
print("    表示     :", route_to_names(init_route))

print("2-opt 改善後 :", best_route, f"距離: {best_len/1000:.2f} km")
print("    表示     :", route_to_names(best_route))

# ------------------------------
# NN 初期ルート: [0, 2, 1, 5, 7, 3, 4, 6] 距離: 95.32 km
#    表示     : 東京駅 → 浅草（雷門） → 押上（スカイツリー） → 六本木ヒルズ → 品川駅 → お台場（ダイバーシティ） → 羽田空港 第3ターミナル → 吉祥寺駅 → 東京駅
# 2-opt 改善後 : [0, 6, 5, 7, 4, 3, 1, 2] 距離: 86.42 km
#    表示     : 東京駅 → 吉祥寺駅 → 六本木ヒルズ → 品川駅 → 羽田空港 第3ターミナル → お台場（ダイバーシティ） → 押上（スカイツリー） → 浅草（雷門） → 東京駅
# ------------------------------

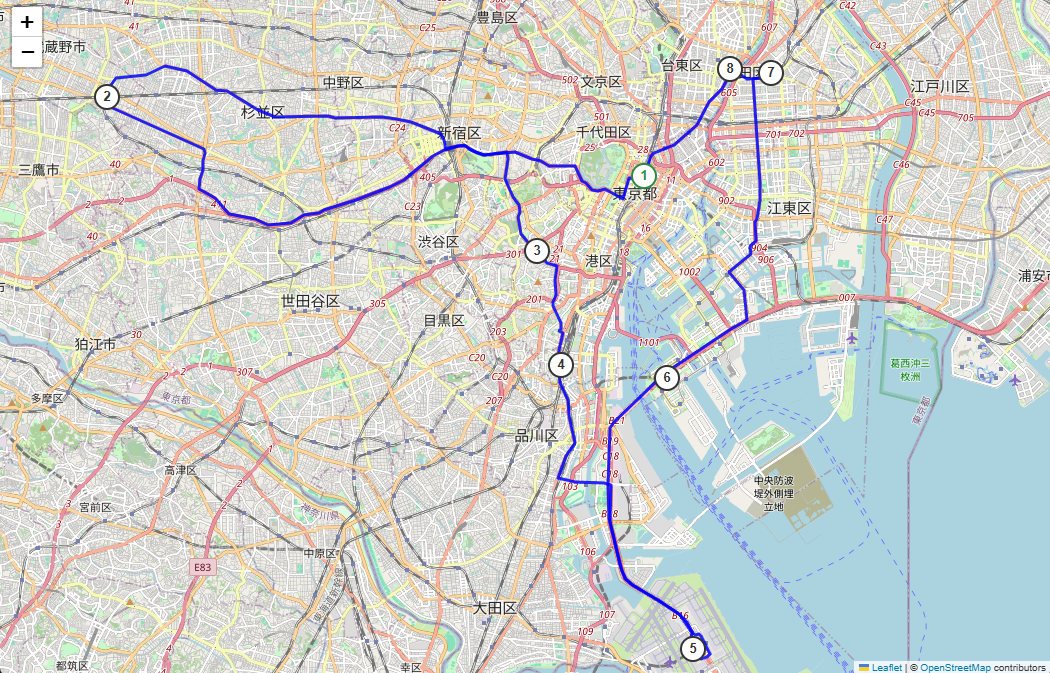

2-opt の結果


まとめ

本記事では、これまでユークリッド距離（直線距離）で実装していた巡回経路探索（TSP）を、
OSRM が返す道路距離に置き換えることで、より現実的なルート探索を実現しました。

ポイント整理

  • OSRM サーバをローカルで稼働させ、Python から距離・所要時間を取得
  • 得られた値を用いて 距離行列 を構築
  • 既存の TSP アルゴリズム（最近近傍法＋2-opt 改善法）に組み込み
  • 直線距離と比較して、実際の道路に基づく現実的なルートが得られることを確認
  • 片道ルート拡張にもそのまま適用可能

今後の展望

  • OSRM /table エンドポイントを使った効率的な距離行列の作成
  • VRP（Vehicle Routing Problem、複数車両の配車計画）への拡張
  • 時間帯や交通規制を考慮したルート探索

これにより、「TSPを道路距離で解く」ための基本的な仕組みが整いました。
次のステップとしては、地点数を増やして処理性能を検証したり、
より高度なアルゴリズム（遺伝的アルゴリズムや局所探索法）との組み合わせも検討できます。
