API Gateway（エッジ最適化とリージョン）にカスタムドメインを設定してみた

Posted at

背景・目的

運用中の API Gateway（エッジ最適化エンドポイント）とリージョンタイプに対して、カスタムドメインを設定してみました。

API Gateway のエンドタイプごとに、証明書の発行リージョンやRoute　53設定など複数の考慮点があります。

今回は、CloudFormation を使ってエッジ最適化とリージョンエンドポイントそれぞれの挙動を確認します。

なお、以前も似たようなことを試してみます。

実践

前提

今回、下記の環境で試しています

  • Route 53のホストゾーンがある
  • Cursor

事前準備

  1. 新規にプロジェクトを作成します

    % gh repo create api-gateway-migration-example --public --clone
✓ Created repository XXXX/api-gateway-migration-example on github.com
  https://github.com/XXXX/api-gateway-migration-example
%

  2. 上記のプロジェクトをCursorのワークスペースに追加します

バックエンドのLambda

  1. Lambdaのテンプレートを作成します
    AWSTemplateFormatVersion: '2010-09-09'
Description: Shared Lambda (creates minimal IAM role)

Resources:
  LambdaBasicRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
          - Effect: Allow
            Principal: { Service: lambda.amazonaws.com }
            Action: sts:AssumeRole
      ManagedPolicyArns:
        - arn:aws:iam::aws:policy/service-role/AWSLambdaBasicExecutionRole

  SharedHelloFn:
    Type: AWS::Lambda::Function
    Properties:
      Runtime: python3.11
      Handler: index.handler
      Role: !GetAtt LambdaBasicRole.Arn
      Code:
        ZipFile: |
          def handler(event, context):
              return {"statusCode": 200, "body": "Hello from Shared Lambda"}

Outputs:
  SharedLambdaArn:
    Value: !GetAtt SharedHelloFn.Arn
    Export:
      Name: SharedLambdaArn
  2. 実行します。できました
    % aws cloudformation deploy \
  --template-file lambda-shared.yaml \
  --stack-name shared-lambda \
  --capabilities CAPABILITY_IAM


Waiting for changeset to be created..
Waiting for stack create/update to complete
Successfully created/updated stack - shared-lambda
%

Edge最適化タイプ

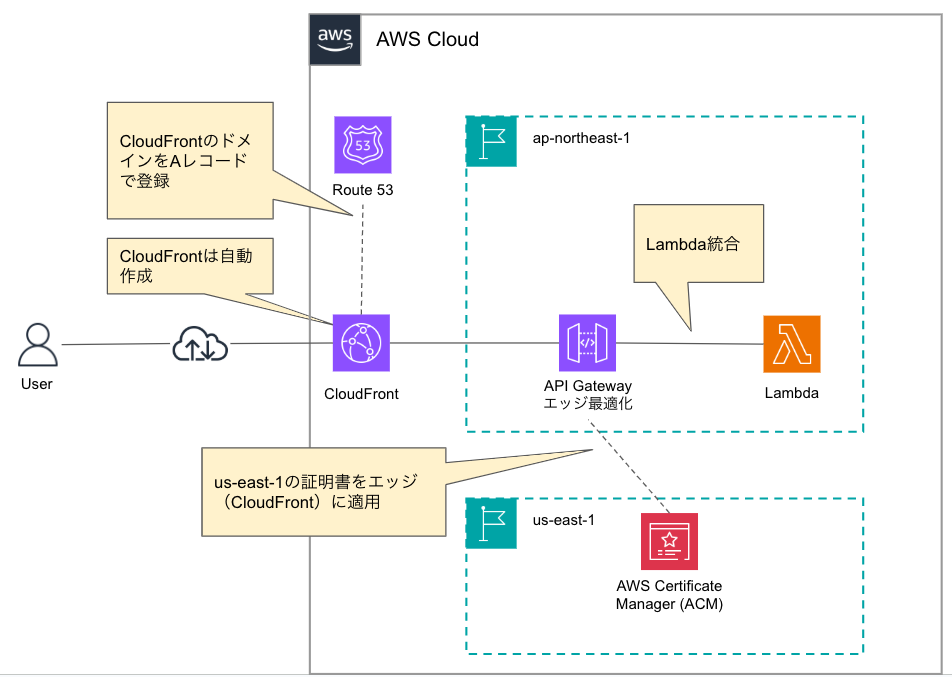

まずは、Edge最適化のAPI Gatewayを作成します。下記のような構成を作成します


ACM証明書の作成

  1. AWSにサインインします

エッジ最適化用（us-east-1）

  1. エッジ最適化のため、us-east-1リージョンに移動します

  2. AWS Certificate Manager に移動します

  3. 「証明書をリクエスト」をクリックします

  4. 「次へ」をクリックします

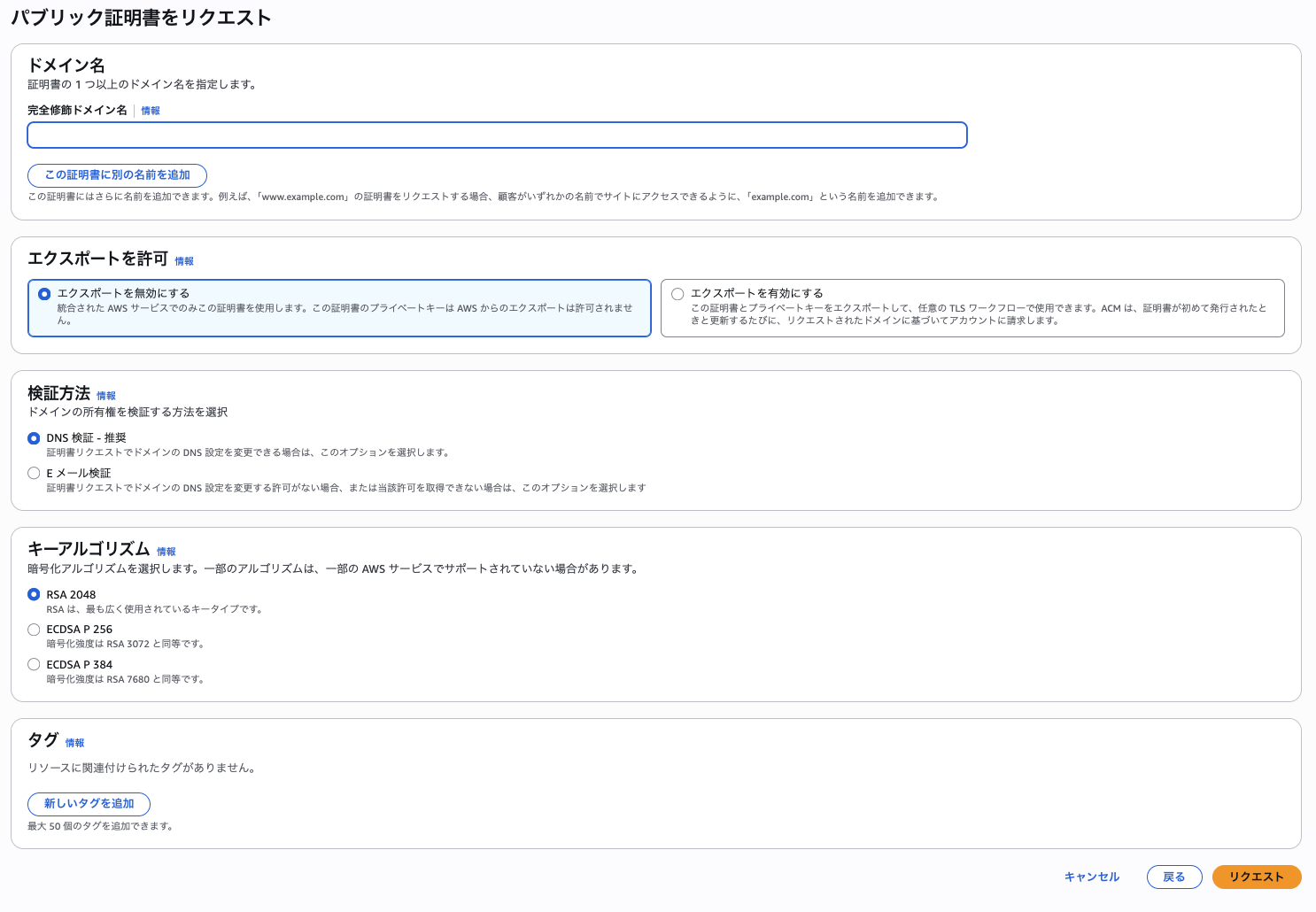

  5. 下記を設定し、「リクエスト」をクリックします

    • FQDN：任意（Route 53のサブドメイン）
    • エクスポートを許可：無効
    • 検証方法：DNS検証
    • キーアルゴリズム：RSA2048

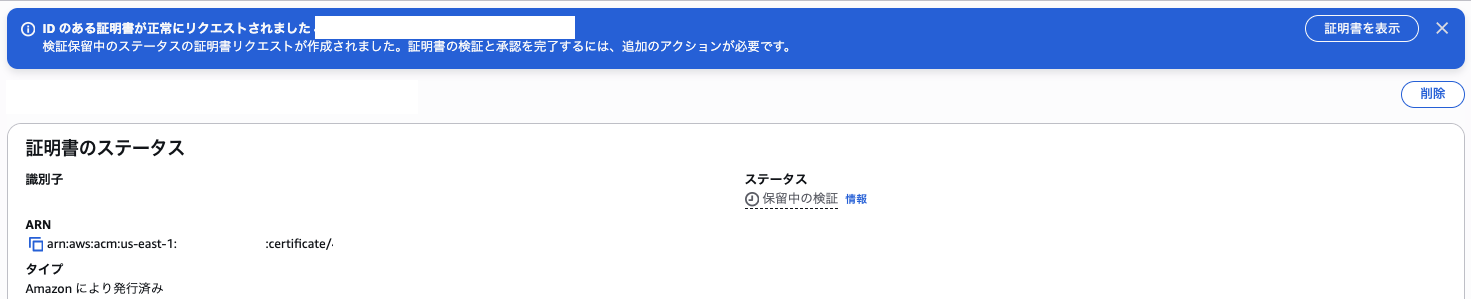

  6. 作成後、保留中になります

レコードの作成

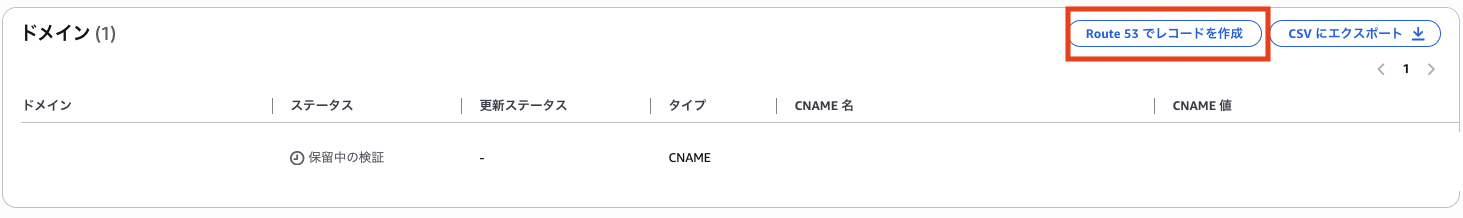

  1. 上記のACMで作成した証明書の画面で「Route 53でレコードを作成」をクリックします

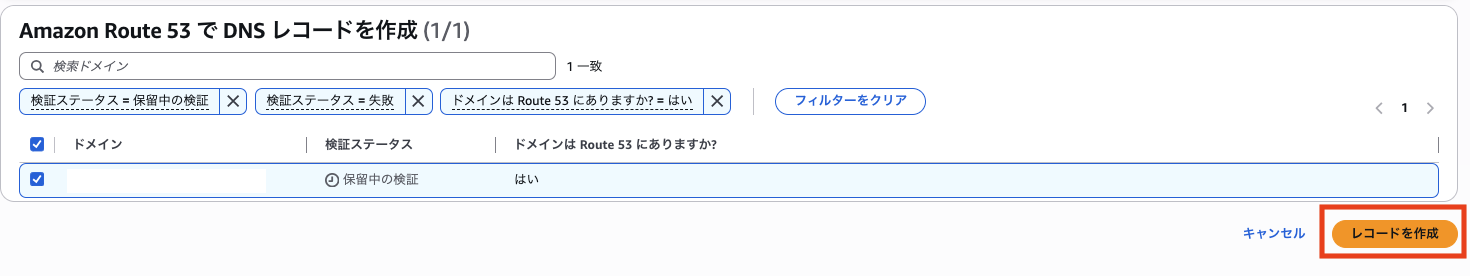

  2. 「レコードを作成」をクリックします

  3. Route 53のホストゾーンに登録されました

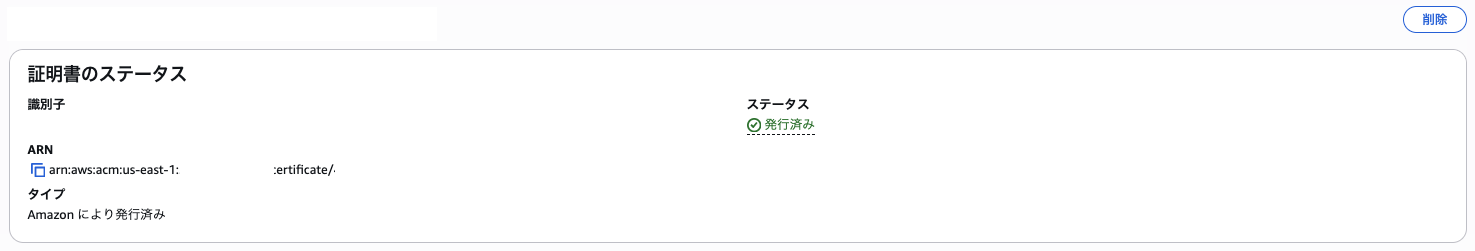

  4. しばらく（5分程度）すると、ステータスが「発行済み」になりました

CloudFormationの作成

Edge最適化のREST API、カスタムドメインを作成します

  1. テンプレートを作成します

    Parameters:
  HostedZoneId:
    Type: String
  DomainName:
    Type: String
  EdgeCertArnUsEast1:
    Type: String
  LambdaArn:             # ★ 共有LambdaのARNを受ける
    Type: String
  RecordWeight:
    Type: Number
    Default: 100

Resources:
  Api:
    Type: AWS::ApiGateway::RestApi
    Properties:
      Name: !Sub edge-api-${DomainName}
      EndpointConfiguration: { Types: [EDGE] }

  RootGet:
    Type: AWS::ApiGateway::Method
    Properties:
      RestApiId: !Ref Api
      ResourceId: !GetAtt Api.RootResourceId
      HttpMethod: GET
      AuthorizationType: NONE
      Integration:
        Type: AWS_PROXY
        IntegrationHttpMethod: POST
        Uri: !Sub arn:aws:apigateway:${AWS::Region}:lambda:path/2015-03-31/functions/${LambdaArn}/invocations

  LambdaInvokePermissionForEdgeApi:
    Type: AWS::Lambda::Permission
    Properties:
      FunctionName: !Ref LambdaArn
      Action: lambda:InvokeFunction
      Principal: apigateway.amazonaws.com
      SourceArn: !Sub arn:aws:execute-api:${AWS::Region}:${AWS::AccountId}:${Api}/*/*/*

  Deployment:
    Type: AWS::ApiGateway::Deployment
    DependsOn: RootGet
    Properties:
      RestApiId: !Ref Api
      StageName: prod

  EdgeDomain:
    Type: AWS::ApiGateway::DomainName
    Properties:
      DomainName: !Ref DomainName
      CertificateArn: !Ref EdgeCertArnUsEast1
      EndpointConfiguration: { Types: [EDGE] }

  BasePathMapping:
    Type: AWS::ApiGateway::BasePathMapping
    Properties:
      DomainName: !Ref EdgeDomain
      RestApiId: !Ref Api
      Stage: prod

  ApiAliasRecordEdge:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref HostedZoneId
      Name: !Ref DomainName
      Type: A
      SetIdentifier: edge
      Weight: !Ref RecordWeight
      AliasTarget:
        DNSName: !GetAtt EdgeDomain.DistributionDomainName
        HostedZoneId: !GetAtt EdgeDomain.DistributionHostedZoneId
        EvaluateTargetHealth: false

  2. 実行します。できました

    % aws cloudformation deploy \
 --template-file edge-template.yaml \
 --stack-name edge-api-stack \
 --region ap-northeast-1 \
--parameter-overrides \
  HostedZoneId=$HOSTED_ZONE_ID \
  DomainName=$DOMAIN_NAME \
  EdgeCertArnUsEast1=$EDGE_CERT_ARN_USEAST1

Waiting for changeset to be created..
Waiting for stack create/update to complete
Successfully created/updated stack - edge-api-stack

  3. Route 53にAレコードが登録されました（見づらくてすみません）

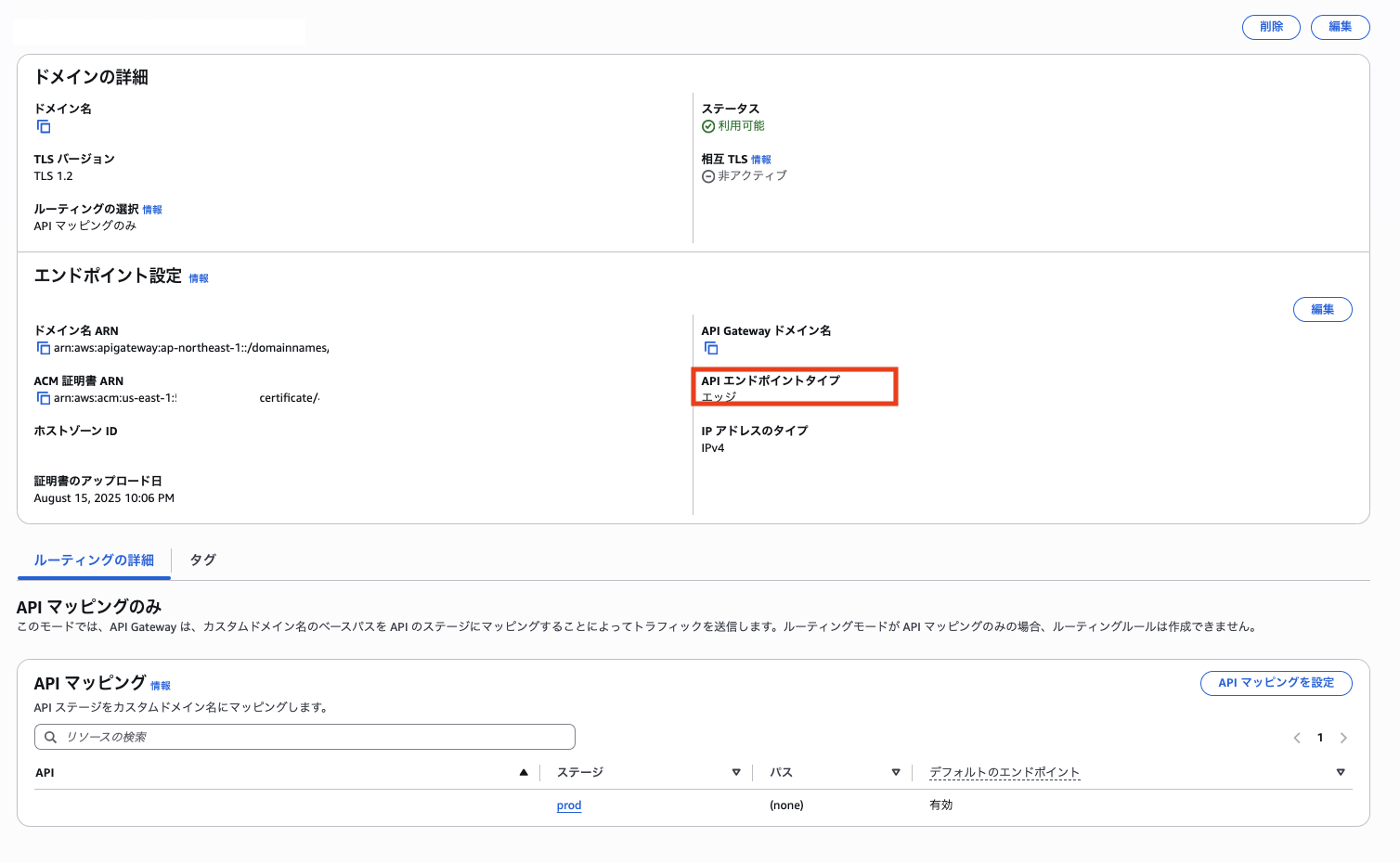

  4. API Gatewayもエッジタイプでできていました。

  5. CloudFrontもできていました

    % aws apigateway get-domain-name \
 --region ap-northeast-1 \
--domain-name XXXXXX
{
    "domainName": "XXXXXX",
    "domainNameArn": "arn:aws:apigateway:ap-northeast-1::/domainnames/XXXXXX",
    "certificateArn": "arn:aws:acm:us-east-1:XXXXXX:certificate/XXXXXX",
    "certificateUploadDate": "2025-08-15T22:06:19+09:00",
    "distributionDomainName": "XXXXXX.cloudfront.net",
    "distributionHostedZoneId": "XXXXXX",
    "endpointConfiguration": {
        "types": [
            "EDGE"
        ],
        "ipAddressType": "ipv4"
    },
    "domainNameStatus": "AVAILABLE",
    "securityPolicy": "TLS_1_2",
    "tags": {},
    "routingMode": "BASE_PATH_MAPPING_ONLY"
}
%

疎通

  1. リクエストを送ってみます。想定通りのメッセージが返されました
    % curl https://apigw.XXXXXXXXXXXXX
Hello from Shared Lambda%
%

リージョンタイプ

次に、リージョンタイプのAPI Gatewayを作成し、並行稼働させます。

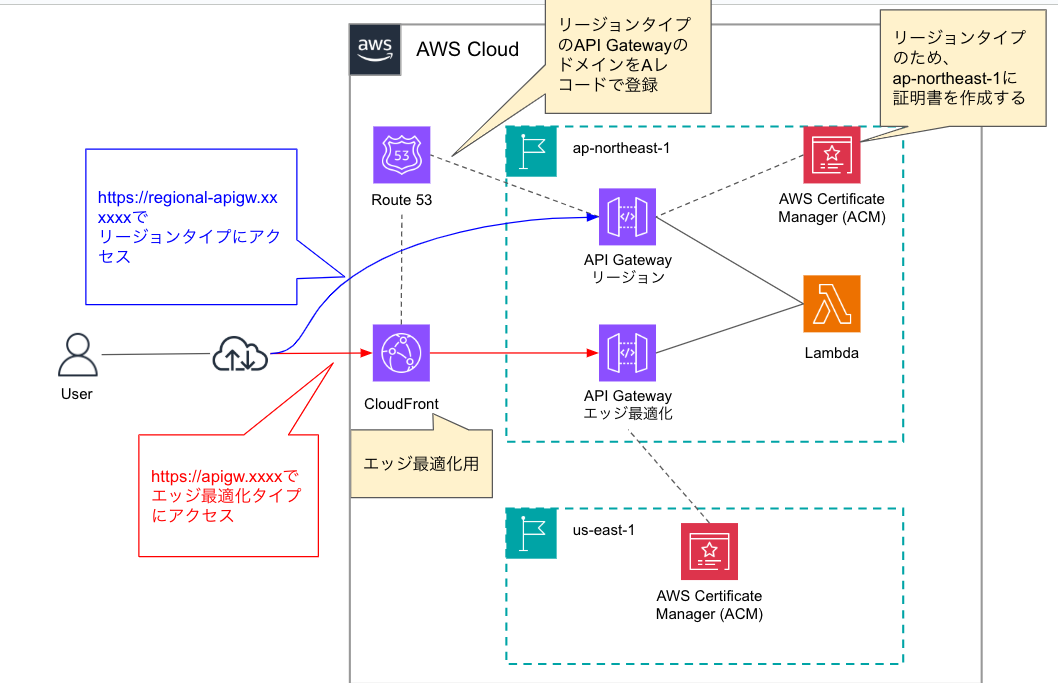

下記のような構成を作成し、ドメインを分けてアクセスします

リージョン用（ap-northeast-1）

  1. リージョン用のため、今回使用するap-northeast-1リージョンに移動します

  2. AWS Certificate Manager に移動します

  3. 「証明書をリクエスト」をクリックします

  4. 「次へ」をクリックします

  5. 下記を設定し、「リクエスト」をクリックします

    • FQDN：任意（Route 53のサブドメイン）※ このとき、事前に作成したエッジ最適化とは別のFQDNとします
    • エクスポートを許可：無効
    • 検証方法：DNS検証
    • キーアルゴリズム：RSA2048

  6. 作成後、保留中になります

レコードの作成

  1. 上記のACMで作成した証明書の画面で「Route 53でレコードを作成」をクリックします
  2. 「レコードを作成」をクリックします
  3. Route 53のホストゾーンに登録されました
  4. しばらく（5分程度）すると、ステータスが「発行済み」になりました

CloudFormationの作成

  1. テンプレートを作成します

    AWSTemplateFormatVersion: '2010-09-09'
Description: Regional API Gateway using shared Lambda (ImportValue)

Parameters:
  HostedZoneId:
    Type: String
  DomainName:
    Type: String
  RegionalCertArn:
    Type: String
  RecordWeight:
    Type: Number
    Default: 100

Resources:
  Api:
    Type: AWS::ApiGateway::RestApi
    Properties:
      Name: !Sub regional-api-${DomainName}
      EndpointConfiguration:
        Types: [REGIONAL]

  RootGet:
    Type: AWS::ApiGateway::Method
    Properties:
      RestApiId: !Ref Api
      ResourceId: !GetAtt Api.RootResourceId
      HttpMethod: GET
      AuthorizationType: NONE
      Integration:
        Type: AWS_PROXY
        IntegrationHttpMethod: POST
        Uri: !Sub
          - arn:aws:apigateway:${AWS::Region}:lambda:path/2015-03-31/functions/${SharedLambdaArn}/invocations
          - { SharedLambdaArn: !ImportValue SharedLambdaArn }

  LambdaInvokePermissionForRegionalApi:
    Type: AWS::Lambda::Permission
    Properties:
      FunctionName: !ImportValue SharedLambdaArn
      Action: lambda:InvokeFunction
      Principal: apigateway.amazonaws.com
      SourceArn: !Sub arn:aws:execute-api:${AWS::Region}:${AWS::AccountId}:${Api}/*/*/*

  # ← デプロイはステージ名を付けずに作る
  ApiDeployment:
    Type: AWS::ApiGateway::Deployment
    DependsOn: RootGet
    Properties:
      RestApiId: !Ref Api
      Description: Initial deployment

  # ← ステージを明示的に作る（prod）
  ApiStage:
    Type: AWS::ApiGateway::Stage
    Properties:
      RestApiId: !Ref Api
      DeploymentId: !Ref ApiDeployment
      StageName: prod

  RegionalDomain:
    Type: AWS::ApiGateway::DomainName
    Properties:
      DomainName: !Ref DomainName
      RegionalCertificateArn: !Ref RegionalCertArn
      EndpointConfiguration:
        Types: [REGIONAL]

  # ← ステージが完成してからマッピングを作る
  BasePathMapping:
    Type: AWS::ApiGateway::BasePathMapping
    DependsOn:
      - RegionalDomain
      - ApiStage
    Properties:
      DomainName: !Ref RegionalDomain
      RestApiId: !Ref Api
      Stage: prod

  ApiAliasRecordRegional:
    Type: AWS::Route53::RecordSet
    DependsOn: RegionalDomain
    Properties:
      HostedZoneId: !Ref HostedZoneId
      Name: !Ref DomainName
      Type: A
      SetIdentifier: regional
      Weight: !Ref RecordWeight
      AliasTarget:
        DNSName: !GetAtt RegionalDomain.RegionalDomainName
        HostedZoneId: !GetAtt RegionalDomain.RegionalHostedZoneId
        EvaluateTargetHealth: false

  2. 実行します。できました

    % aws cloudformation deploy \
  --region ap-northeast-1 \
  --template-file region-template.yaml \
--stack-name regional-api-stack \
--parameter-overrides \
 HostedZoneId=$HOSTED_ZONE_ID \
 DomainName=$REGIONAL_DOMAIN_NAME \
 RegionalCertArn=$REGIONAL_CERT_ARN_APNORTHEAST1

Waiting for changeset to be created..
Waiting for stack create/update to complete
Successfully created/updated stack - regional-api-stack
%

  3. Route 53にAレコードが登録されました

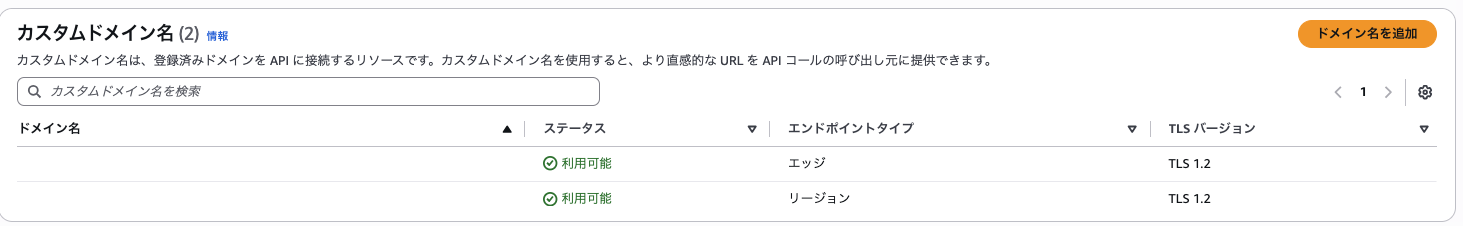

  4. API Gatewayに、リージョンタイプが追加されました

  5. リクエストを送ってみます。想定通りのメッセージが返されました（ドメインを伏せているのでわからないですね。）

    % curl https://region-apigw.XXXXXXXXXXXXX
Hello from Shared Lambda%
%

考察

今回は、API Gatewayのエッジ最適化タイプとリージョンタイプについて、カスタムドメインを使って挙動を確認しました。証明書やDNSレコード、CloudFrontの有無などの関係性について、以前より理解が深まったように思います。
