Atlassian社でお馴染みのConfluenceに「Gliffyダイアグラム」というマクロがあります。
このマクロ、ExcelのようでExcelでない、なかなか難儀なものなのですが
慣れてくると色々な図を作ることができて便利です。
UML作成などに利用されている方も多いかと思いますが
特にイライラしがちな
「特定オブジェクトに矢印がくっつかない現象」
の裏ワザ的解決方法を思いついたので手順をまとめました。
※基本的には、UML系オブジェクトには矢印がくっつくようになっています。
今回の対象は画像系オブジェクトです。
みなさんのストレス解消になれば幸いです。

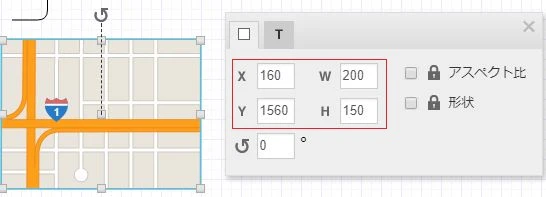

1.「コンテナコンテンツ」など矢印をくっつかないオブジェクトのXY座標および縦横幅を覚えておく
2.上段メニューにある「長方形ツール」などで適当な長方形オブジェクトを生成する

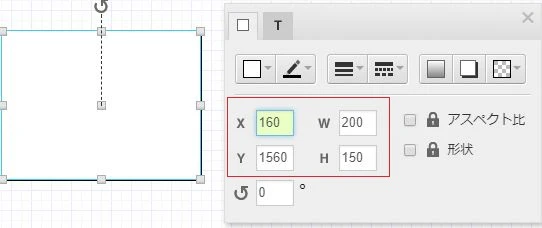

3.手順2で生成した長方形オブジェクトのXY座標および縦横幅を手順1で覚えておいたXY座標および縦横幅と同じにする
※または縦横幅を少し大きめにすると良いと思います。

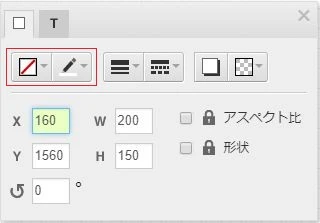

4.長方形オブジェクトの背景を透明に、枠線の色を白など目立たない色にする
5.長方形オブジェクトを選択して「後ろへ送る」ボタンで矢印がくっつかないオブジェクトの背面に移動する
6.長方形オブジェクトと矢印がくっつかないオブジェクトを選択してグループ化する
7.矢印がくっつかなかったオブジェクトに矢印がくっつくようになる！
