概要

NW機器などを仮想化できるGNS3を使ってDELLの仮想スイッチを用意するところまでの備忘録メモ。

前提：

公式Webサイトから無料でインストーラ（GNS3-2.2.54-all-in-one-regular.exe）をダウンロード可能。
https://www.gns3.com/

ユーザ登録が必要だがメールアドレス認証できるメールアドレスさえ用意すればあとは適当に登録すればよい。

「GNS3-2.2.54-all-in-one-regular.exe」をダブルクリックしてインストーラを起動する。

順当にインストーラ画面を進めていき

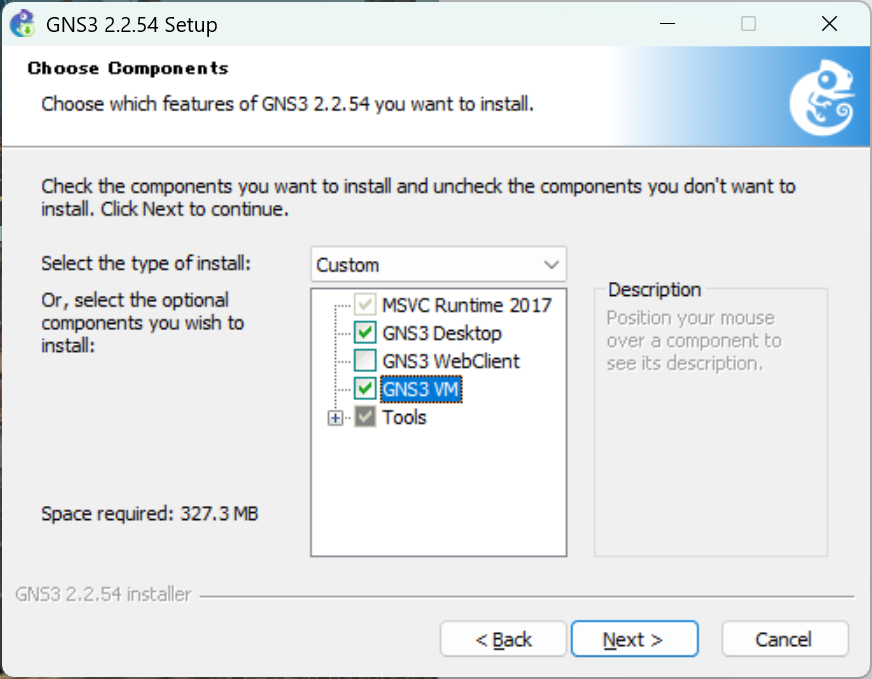

Choose Componetsにおいて「GNS3 VM」にチェックを入れる。

Hyper-Vを選んでInstallする。

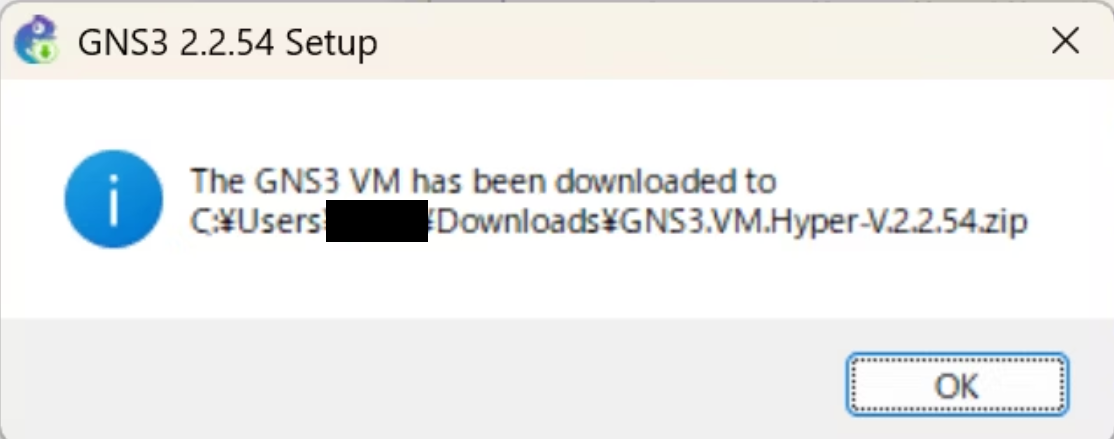

GNS3 VMのファイルがダウンロードされる。

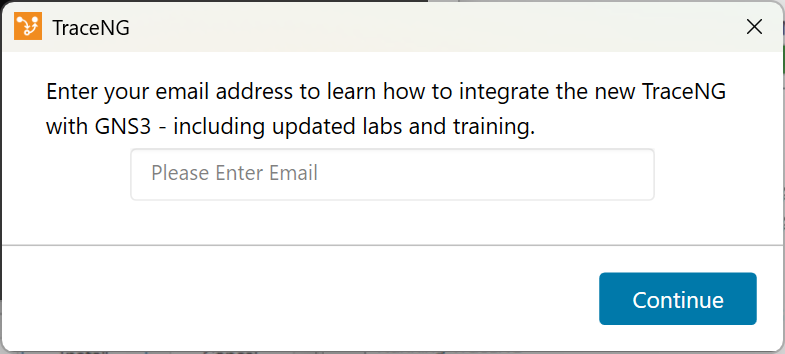

TraceNGに関する入力画面。×ボタンで閉じてよい。

同様にPuttyに関する入力画面が表示される。
コンソール接続に使用するためメールアドレスを入力する。

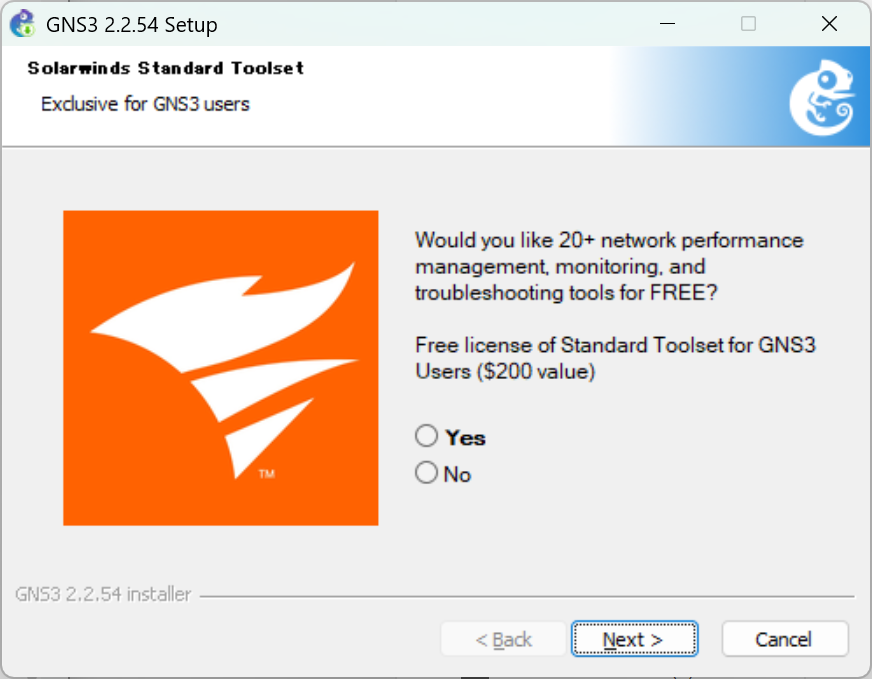

謎のツール。Noを選ぶ。

最後に起動する/しないの選択で起動しないを選ぶ。（起動しても特に問題ない。画面を閉じればよい。）

インストール中にダウンロードされた「GNS3.VM.Hyper-V.2.2.54.zip」を展開する。
管理者権限でコマンドプロンプトを開き「install-vm.bat」を実行する。
Hyper-Vマネージャ上でGNS3 VMが動作していることを確認する。

仮想マシンの設定から割り当てメモリ容量を増やす。
S4128Fの場合には4GB必要らしく8GBを割り当てた。　←つまずきポイント
※メモリ容量を増やさないと起動時にメモリ割り当てのエラーとなる。

GNS3を起動する。

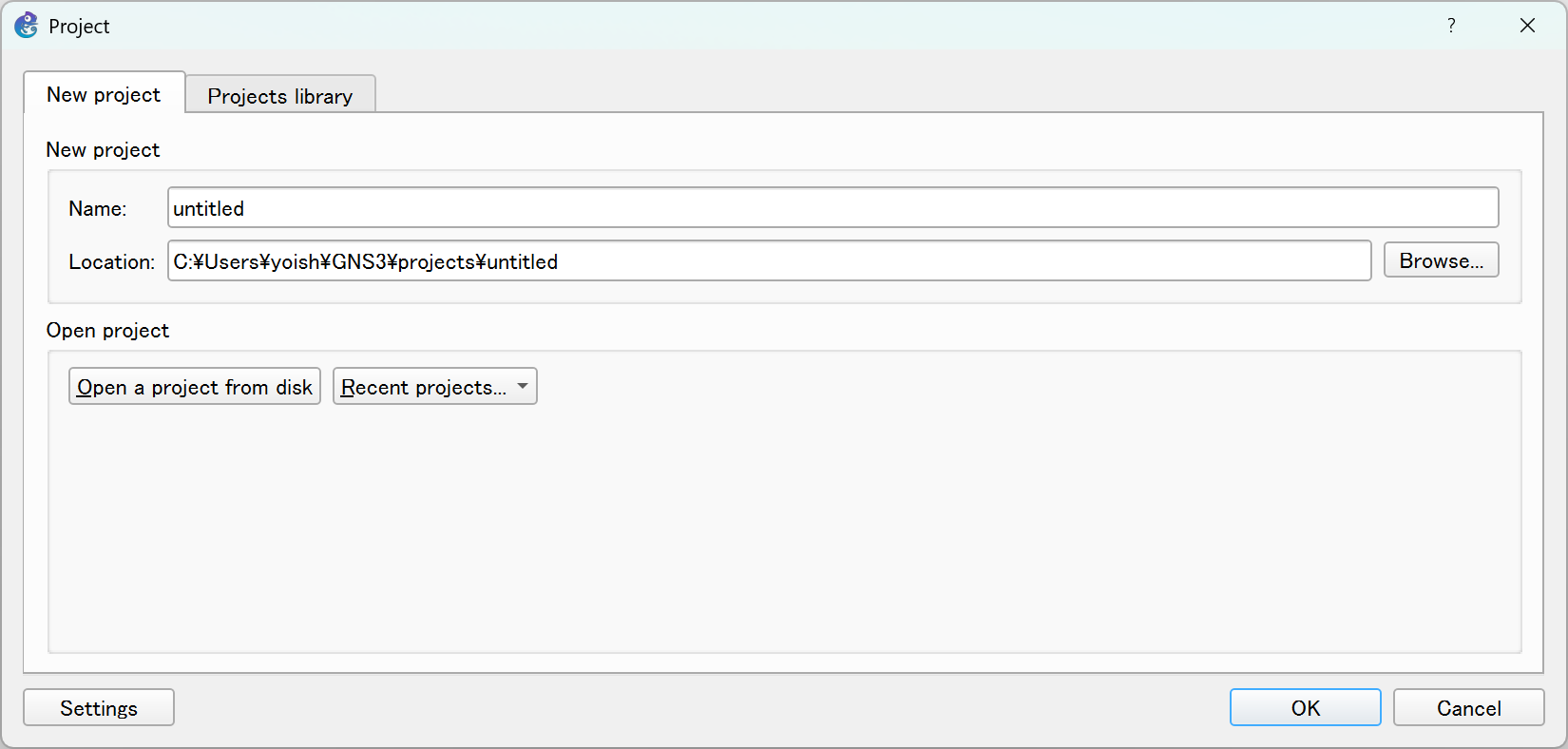

任意の名前でプロジェクトを作成・保存する。

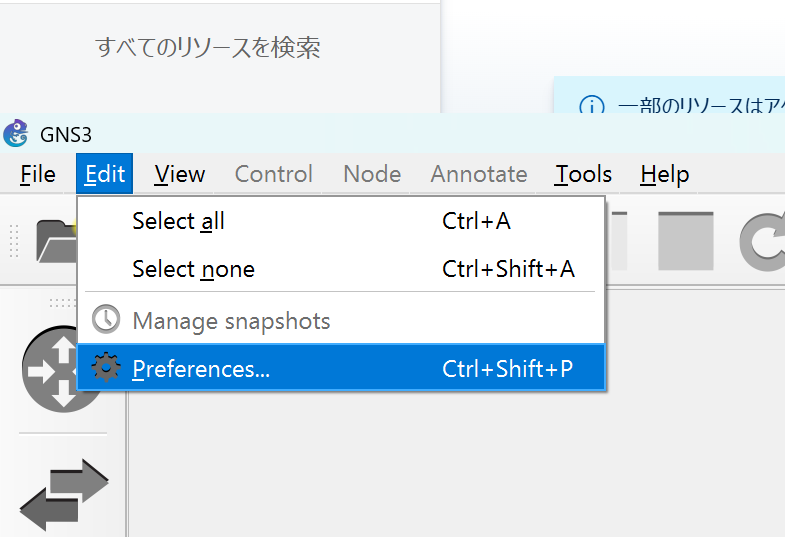

Preferencesを選ぶ。

「GNS3 VM」の設定画面で以下の設定を行う。

「Enable the GNS3 VM」のチェックを入れる
「VM name」においてGNS3 VMを選ぶ
「RAM」においてHyper-V上で設定したメモリ容量未満の値を設定する　←つまずきポイント
※Hyper-Vだけでなくここでもメモリ容量設定を行う必要がある。

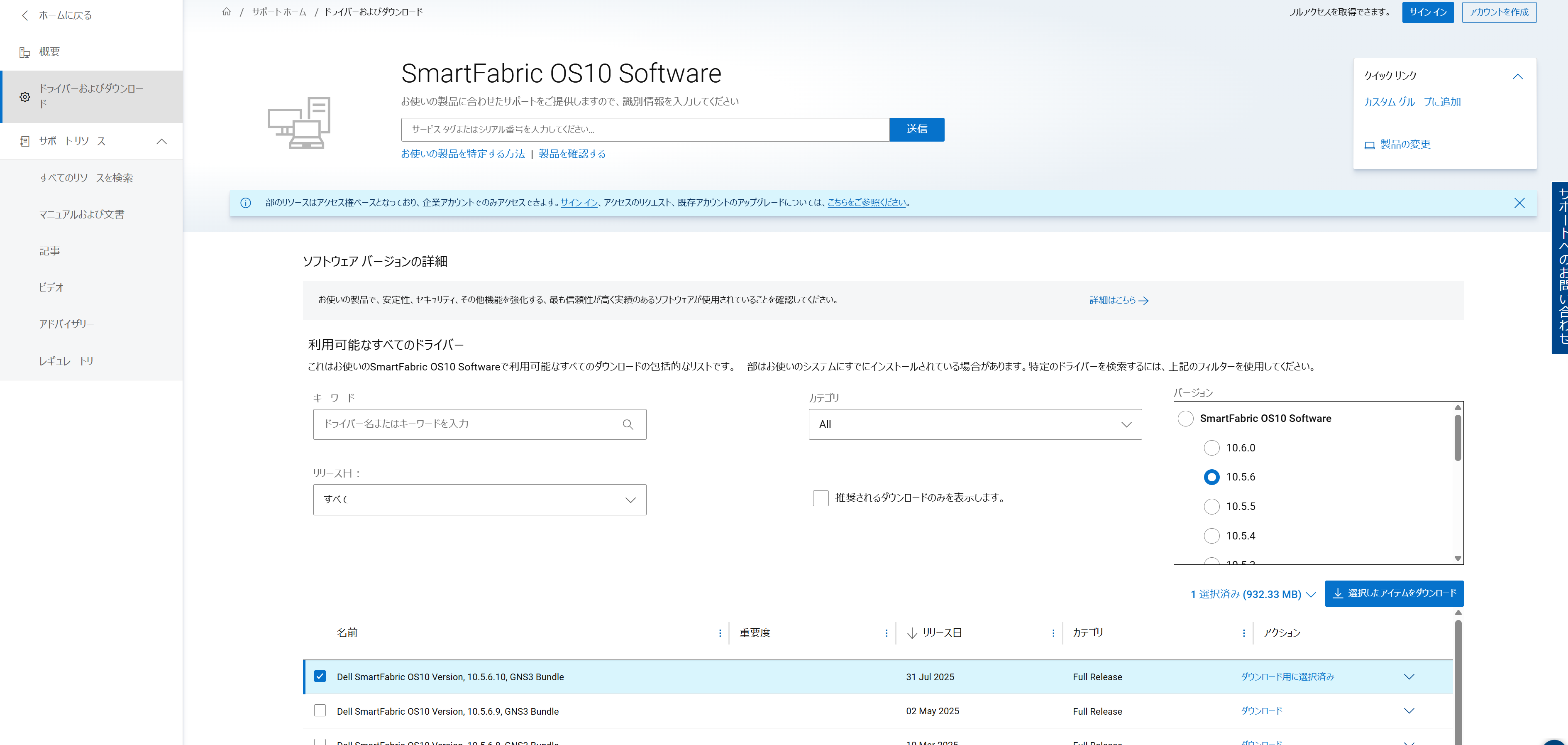

以下のリンク先にアクセスして必要なイメージをダウンロードする。

ダウンロードしたzipファイルを展開する。

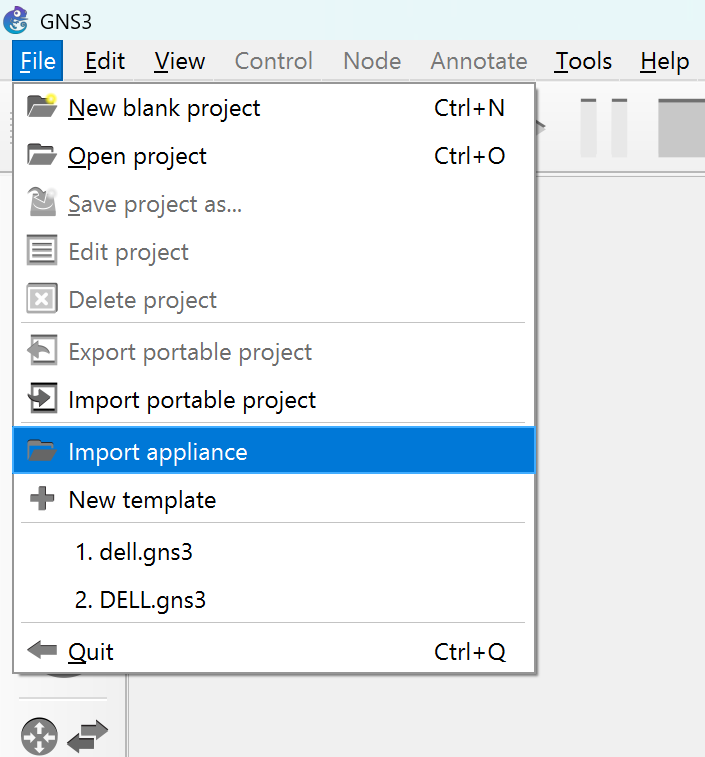

GNS3の画面上で「import appliance」を選ぶ。

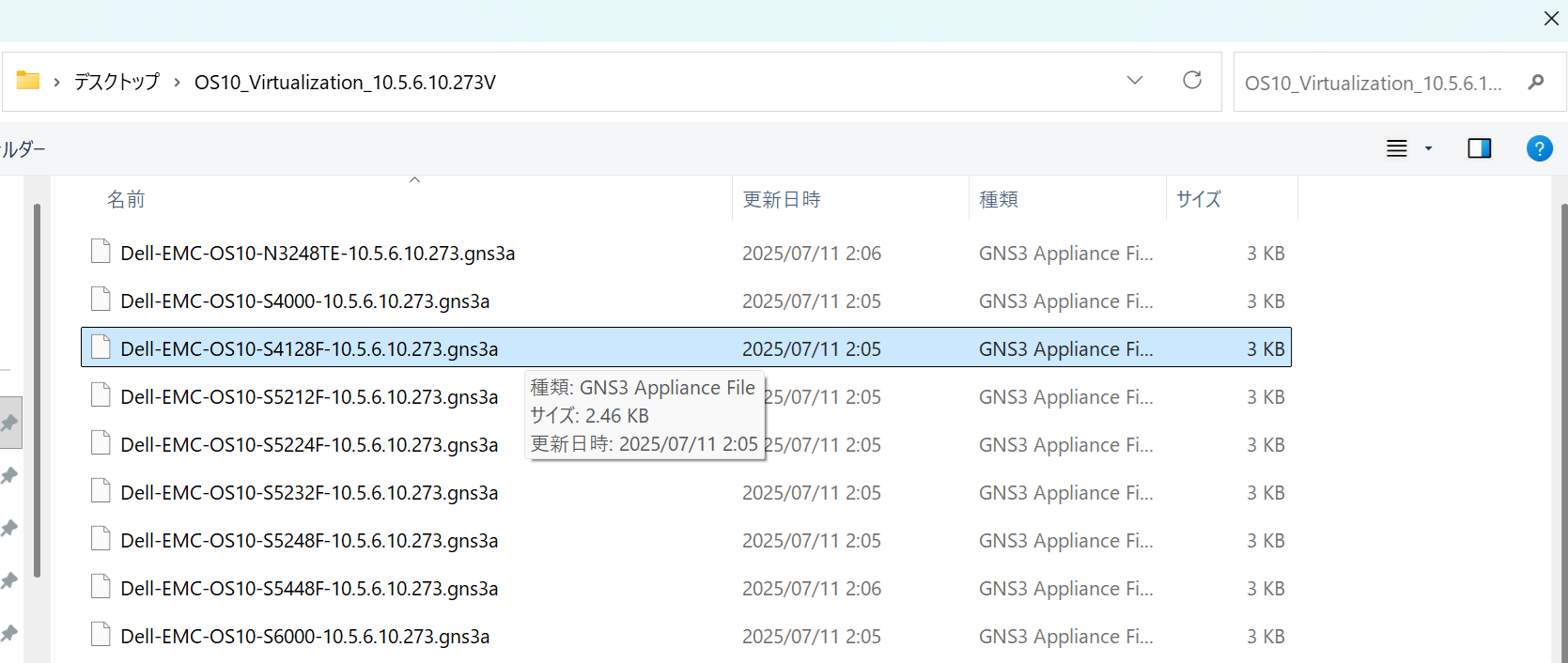

仮想化したいDELLスイッチのイメージ（gns3a）を選ぶ。

RoutersのテンプレートとしてDELLスイッチが登録される。
ドラッグアンドドロップで仮想スイッチを用意する。

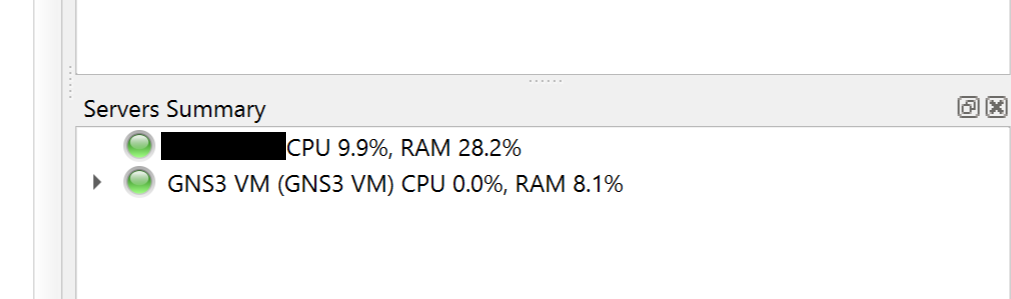

画面右側「Servers Summary」においてGNS3 VMが緑表示になっていることを確認する。

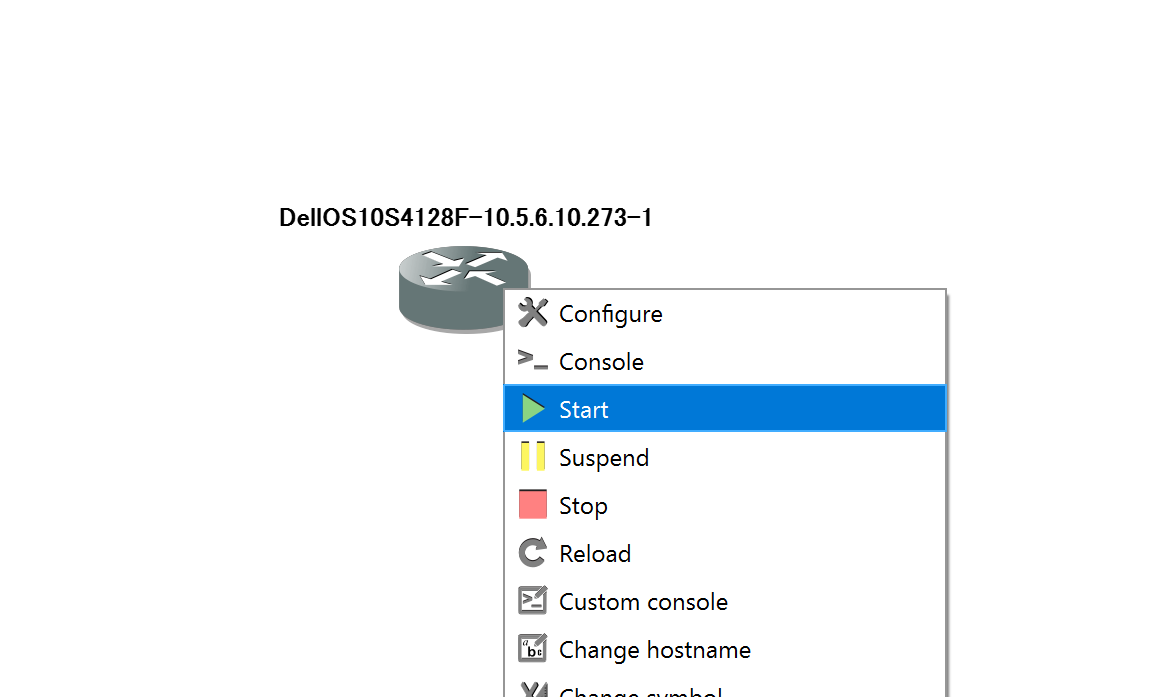

仮想スイッチを右クリックして「Start」を選ぶ。

正常に起動したら仮想スイッチを右クリックして「Console」を選ぶ。
Puttyが起動してコンソール画面が表示される。
初回は初期化処理があるためコンソールが入力可能な状態になるため数分待たされる。
