/xl/drawings/drawing1.xml が壊れたので、なんとかした話

Last updated at 2022-09-28Posted at 2019-02-27

TL;DR

/xl/drawings/drawing1.xml の中身はXMLなので、壊れた要素を特定して取り除くことで開けるようになるよ。
図が絵がたくさんあるファイルだったので、１つずつ順番に取り除いたファイルを生成するプログラムをRubyで書いたよ。

せっせと作ったExcelファイル。完成して他の人に送ったら「開けないんですけど」との連絡が。

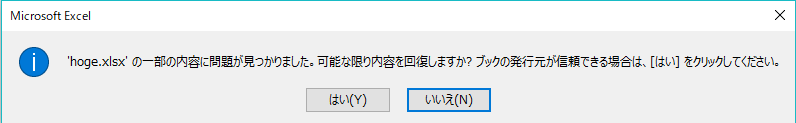

そんなわけあるかい、、と思い、手元のオリジナルを開くと、「一部に問題が見つかりました。」とのこと。

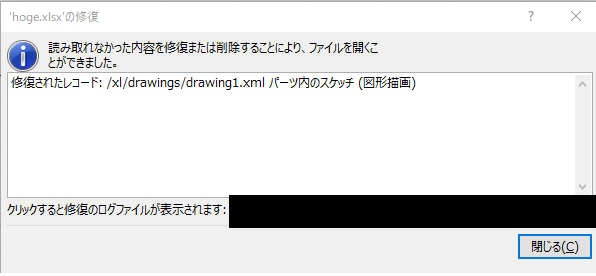

可能な限り内容を修復してほしいので、「はい（Y)」を選択

図形や画像ファイルが綺麗さっぱり消えていました。

こんなに悲しいことがあるだろうか。（いや、ない）

なので、紆余曲折の後、イカれたメンバーを特定してくれるやつを作成したのであった。

しばらくインターネットの海を漂うと、同じ問題に直面した人がいるということが分かった。

Excel2010で壊れた図形を復活させてみたを参考にOpenOfficeで開き直すと、確かに開くことができた。

ただ、図の矢印や画像のアスペクト比がぐちゃくちゃになっていて、とても、完全復活といえる代物ではなかった。
テキストベースのexcelなら、この方法で復活させて完了で良い気もするが、今回は図や絵がふんだんに使われていたのでPass。

ちなみに、OpenOfficeではxlsx形式で保存することができず、xls形式で保存することになるため注意が必要。

ということらしい。ふむふむ。

てことは、例えば、<xdr:twoCellAnchor>要素を半分に分けて、エラーが起こるかどうかを確認する、発生したら発生した方を更に半分にして、、、みたいに、二分探索していけばいつかはたどり着くんだろうけど、、、

という手順を黙々と行う必要がある。

今回は、170個ぐらい図や絵が貼ってあるExcelファイルだったので、[log_2 170] + 1 = 8 で最大8回繰り返せば破損箇所が特定できそうだ。

ただ、こんな地道な作業8回もやりたくない、、、
ということで、イカれたメンバーを特定してくれるやつを作ることにしました。

結果的に線形探索になりました。
急いでいたので、Rubyで書きました。
が、Rubyの記述力に私の実力が追いついていないため、冗長です。え？リファクタリング？できたらする。

<xdr:twoCellAnchor>、もしくは<xdr:oneCellAnchor>要素をdrawing1.xmlに1つ追加しては、その都度rebuild_[連番].xlsxを生成する

<xdr:twoCellAnchor>だけでなく、<xdr:oneCellAnchor>も存在するようだ。更なる調査が必要
xmlは改行が入っていても問題ないので、(</xdr:oneCellAnchor)や(</xdr:twoCellAnchor)を\r\n$1で置換してしまえば読みやすくなる
xmlはでコメントアウトできるので、drawing1.xmlの内容が少なければ、手作業で怪しい箇所をコメントアウトして確認しても大した手間じゃないかも（というか、要素1つ1つをコメントアウトしていって、開くことができるファイルを探すほうが賢かったかも）
<xdr:twoCellAnchor>の子要素に一意となるid的な属性を持っていることに後から気付いた。rebuildするファイルのファイル名をidにすると、特定した後、壊れた要素を削除するのが楽になるかも
Excelがdrawing1.xmlを読み込むモジュールが分かれば、エラーが発生するかどうかの判定ができそうなので、該当箇所の特定と削除を1つのプログラムで完結できそう（となるとVBSかC#が適しているかな）
