kubernetes 1.12をAWS EC2でクラスタ化

Last updated at Posted at 2018-12-03

はじめに

　Dockerのオーケストレーションである[kubenetes]を使用してDockerのクラスタ化を行います。過去バージョンのものはいくつかあったのですが新バージョンはなかった気がするので備忘録で上げておきます。

環境

AWSで以下の構成を作ります

VPC Subnet ホスト名 役割 インスタンスタイプ AMI AMI
10.2.0.0/16 10.2.1.0/24 k8b-mster マスター t2.middle centos 7.0 work-sg
10.2.0.0/16 10.2.1.0/24 k8b-node01 ノード1号機 t2.middle centos 7.0 work-sg
10.2.0.0/16 10.2.1.0/24 k8b-node02 ノード2号機 t2.middle centos 7.0 work-sg

■[work-sg]内容
※非推奨（全開放しています）

Inbound　：　0-65536　0.0.0.0
Outbound　：　すべて　0.0.0.0

準備

root ssh パスワード認証

別にやらなくても構いませんが筆者は鍵認証よりパスワード認証でsudo -s で切り替えるのが面倒だったためにこの設定を入れました

対象：全台
<$：centos>
sudo -s
passwd root
※以降root
sed -ri "s/#PermitRootLogin yes/PermitRootLogin yes/g" /etc/ssh/sshd_config
sed -ri "s/PasswordAuthentication no/PasswordAuthentication yes/g" /etc/ssh/sshd_config
systemctl restart sshd

ssh パスワード認証なし

これは必須ではありません。何となくおまじないでやっています

<<#:Master>>
ssh-keygen -t rsa
（途中入力するプロンプトはすべてEnter）
cat ~/.ssh/id_rsa.pub >> ~/.ssh/authorized_keys
vi ~/.ssh/authorized_keys
<<#:node01,node02>>
ssh-keygen -t rsa
cat ~/.ssh/id_rsa.pub
(master側の｢authorized_keys｣に内容をコピペ)
<<#:Master>>
cat .ssh/authorized_keys
<<#:node01,node02>>
vi ~/.ssh/authorized_keys
(マスター側の[authorized_keys]の内容をすべてコピペ)

(known_hostsの作成)
for ip in 10.2.1.62 10.2.1.141 10.2.1.21; do ssh $ip uname -a; done
for ip in k8b-master k8b-node01 k8b-node02; do ssh $ip uname -a; done

EC2hostname変更とhosts設定

これは必須です。クラスタ間の通信の際に使ってると思います

hostname変更
<<#:master>>
hostnamectl set-hostname 'k8b-master'
<<#:node01>>
hostnamectl set-hostname 'k8b-node01'
<<#:node02>>
hostnamectl set-hostname 'k8b-node02'
hosts設定
vi /etc/hosts
10.2.1.62 k8b-master
10.2.1.141 k8b-node01
10.2.1.21 k8b-node02

scp /etc/hosts root@k8b-master:/etc/hosts
scp /etc/hosts root@k8b-node01:/etc/hosts
scp /etc/hosts root@k8b-node02:/etc/hosts

selinux　停止

クラスタの際のエラーを回避するために停止させます

<<#:master>>
for host in k8b-master k8b-node01 k8b-node02 ;do ssh $host sed -ri "s/SELINUX=enforcing/SELINUX=disabled/g" /etc/selinux/config && cat /etc/selinux/config | grep SELINUX; done
for i in k8b-master k8b-node01 k8b-node02; do ssh $i sed -i 's/^SELINUX=permissive$/SELINUX=disabled/' /etc/selinux/config;done

<<#:master,node01,node02>>
reboot

<<#:master>>
for i in k8b-master k8b-node01 k8b-node02; do ssh $i sestatus;done

　Docker install

　これから[kubenetes]のインストール作業に入ります。まずは前提となる[Docker]をインストールします
下記コマンドを実行するとすべてのサーバに[1.13.1]が導入されます

<<#:master>>
# Dockerリポジトリの追加
for i in k8b-master k8b-node01 k8b-node02; do ssh $i yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo && ls -l /etc/yum.repos.d/; done
# yumの更新
for i in k8b-master k8b-node01 k8b-node02; do ssh $i yum update all; done
# Docker install
for i in k8b-master k8b-node01 k8b-node02; do ssh $i yum install -y docker; done
# Docker install check
for i in k8b-master k8b-node01 k8b-node02; do ssh $i echo $hostname && echo "------" && docker -v && echo "-----"; done

<<#:master,node01,node02>>
# Docker サービス設定
systemctl enable docker && systemctl start docker && systemctl status docker

kubernetesのリポジトリ追加

<<#:master>>
cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://packages.cloud.google.com/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://packages.cloud.google.com/yum/doc/yum-key.gpg https://packages.cloud.google.com/yum/doc/rpm-package-key.gpg
EOF
scp /etc/yum.repos.d/kubernetes.repo root@k8b-node01:/etc/yum.repos.d/
scp /etc/yum.repos.d/kubernetes.repo root@k8b-node02:/etc/yum.repos.d/
for i in k8b-master k8b-node01 k8b-node02; do ssh $i ls -l /etc/yum.repos.d/; done

kubenetes　インストール

　for文使って各サーバに対して一気に実行することも可能だと思いますが、ここは確認しながら進めたかったので
個別に実行しています

<<#:master,node01,node02>>
yum install -y kubelet kubeadm kubectl --disableexcludes=kubernetes

kubenetes マスター初期化

　｢kubenetes｣のマスターを初期化しています。

サービス設定

systemctl enable kubelet && systemctl start kubelet
※この時点ではサービスは起動していない

　net.bridge.bridge-nf-call-iptablesの確認

1であればよい

sysctl -n net.bridge.bridge-nf-call-iptables

cgroup　確認

Dockerの設定と[10-kubeadm.conf]の[cgroupdriver]が一致しているか確認する
｢systemd｣になっていない場合変更する
（Centosの場合は基本的に[systemd]）

※現バージョンにはそもそも入っていないのでスルーで可。以下は一応確認した結果

docker info | grep -i cgroup
cat /etc/systemd/system/kubelet.service.d/10-kubeadm.conf
Result
[root@k8b-master ~]# docker info | grep -i cgroup
  WARNING: You're not using the default seccomp profile
Cgroup Driver: systemd
[root@k8b-master ~]# cat /etc/systemd/system/kubelet.service.d/10-kubeadm.conf
# Note: This dropin only works with kubeadm and kubelet v1.11+
[Service]
Environment="KUBELET_KUBECONFIG_ARGS=--bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf --kubeconfig=/etc/kubernetes/kubelet.conf"
Environment="KUBELET_CONFIG_ARGS=--config=/var/lib/kubelet/config.yaml"
# This is a file that "kubeadm init" and "kubeadm join" generates at runtime, populating the KUBELET_KUBEADM_ARGS variable dynamically
EnvironmentFile=-/var/lib/kubelet/kubeadm-flags.env
# This is a file that the user can use for overrides of the kubelet args as a last resort. Preferably, the user should use
# the .NodeRegistration.KubeletExtraArgs object in the configuration files instead. KUBELET_EXTRA_ARGS should be sourced from this file.
EnvironmentFile=-/etc/sysconfig/kubelet
ExecStart=
ExecStart=/usr/bin/kubelet $KUBELET_KUBECONFIG_ARGS $KUBELET_CONFIG_ARGS $KUBELET_KUBEADM_ARGS $KUBELET_EXTRA_ARGS
[root@k8b-master ~]#

kubenetes マスター初期化

　｢kubenetes｣のマスターを初期化します。実行結果の最後に出てくるメッセージはメモ帳等に保存してください。ノード追加の時に使用します

<<#:master>>
kubeadm init --pod-network-cidr=10.244.0.0/16
※IPは使ってなければいいだけのようです。
Result
[root@k8b-master ~]# kubeadm init --pod-network-cidr=10.244.0.0/16
[init] using Kubernetes version: v1.12.3
[preflight] running pre-flight checks
<中略>
[addons] Applied essential addon: kube-proxy

Your Kubernetes master has initialized successfully!

To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

You can now join any number of machines by running the following on each node
as root:
※↓をすべてテキストなどに保存しておく
  kubeadm join 10.2.1.9:6443 --token 4mlbar.6g75q47pg3vodb8t --discovery-token-ca-cert-hash sha256:5d62c6cc1061fb5aac0c17e21d744e164eef734611146693ca45959d9ac857c5

admin.confのパス設定

　rootで行う場合は以下のコマンドでパスを通します

<<#：master>>
export KUBECONFIG=/etc/kubernetes/admin.conf

n/w　設定

[calico]を使用してPodのネットワーク設定を行います

<<#：master>>
kubectl apply -f https://docs.projectcalico.org/v3.1/getting-started/kubernetes/installation/hosted/rbac-kdd.yaml

kubectl apply -f https://docs.projectcalico.org/v3.1/getting-started/kubernetes/installation/hosted/kubernetes-datastore/calico-networking/1.7/calico.yaml

ノード追加

　マスター以外に作った2台のサーバをクラスタに追加させる

<<#:k8b-node01,k8b-node02>>
※（Masterで[kubeadm init]を実行した際の最後に表示されたコマンドをそのまま実行する

kubeadm join 10.2.1.9:6443 --token 4mlbar.6g75q47pg3vodb8t --discovery-token-ca-cert-hash sha256:5d62c6cc1061fb5aac0c17e21d744e164eef734611146693ca45959d9ac857c5

稼働確認

kubectl get nodes

ノード追加

　先ほどinitを実行したときのコマンドを使用してマスターにノードを追加します。やり方は保存済みのJoinコマンドをノードで実行するだけです

<<#:node01,node02>>
kubeadm join 10.2.1.9:6443 --token 4mlbar.6g75q47pg3vodb8t --discovery-token-ca-cert-hash sha256:5d62c6cc1061fb5aac0c17e21d744e164eef734611146693ca45959d9ac857c5
<<#:master>>
kubectl get nodes
result
[root@k8b-master ~]# kubectl get nodes
NAME         STATUS   ROLES    AGE    VERSION
k8b-master   Ready    master   16m    v1.12.3
k8b-node01   Ready    <none>   2m5s   v1.12.3
k8b-node02   Ready    <none>   2m1s   v1.12.3
[root@k8b-master ~]#

コンテナ作成

ここでは[apache]と[nginx]を起動させて本当にクラスタになっているかを確認します。作成するフォルダは任意となります。今回は[~/kubeimg]の下に作成していきます。

apache
mkdir ~/kubeimg
vi ~/kubeimg/apache.yaml
vi ~/kubeimg/apache-svc.yaml
apache.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: apache
spec:
  selector:
    matchLabels:
      app: apache
  replicas: 2
  template:
    metadata:
      labels:
        app: apache
    spec:
     containers:
     - name: apache
       image: httpd:2.4
       ports:
       - containerPort: 80
apache-svc.yaml
apiVersion: v1
kind: Service
metadata:
  name: apache
spec:
  type: NodePort
  selector:
    app: apache
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
apache
mkdir ~/kubeimg
vi ~/kubeimg/nginx.yaml
vi ~/kubeimg/nginx-svc.yaml
nginx.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 2
  template:
    metadata:
      labels:
        app: nginx
    spec:
     containers:
     - name: nginx
       image: nginx:1.12.1
       ports:
       - containerPort: 80
nginx-svc.yaml
apiVersion: v1
kind: Service
metadata:
  name: nginx
spec:
  type: NodePort
  selector:
    app: nginx
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80

apacheとnginxの起動

起動
cd ~/kubeimg
kubectl apply -f nginx.yaml
kubectl apply -f nginx-svc.yaml
kubectl apply -f apache.yaml
kubectl apply -f apache-svc.yaml
kubectl get deployment,replicasets,pods
kubectl get svc
Result1
[root@k8b-master kubeimg]# kubectl get deployment,replicasets,pods
NAME                           DESIRED   CURRENT   UP-TO-DATE   AVAILABLE   AGE
deployment.extensions/apache   2         2         2            2           37m
deployment.extensions/nginx    2         2         2            2           14m

NAME                                      DESIRED   CURRENT   READY   AGE
replicaset.extensions/apache-5954cc7465   2         2         2       37m
replicaset.extensions/nginx-7f97d5f456    2         2         2       8m6s

NAME                          READY   STATUS    RESTARTS   AGE
pod/apache-5954cc7465-bdrpg   1/1     Running   0          37m
pod/apache-5954cc7465-dhwpd   1/1     Running   0          37m
pod/nginx-7f97d5f456-442l5    1/1     Running   0          8m6s
pod/nginx-7f97d5f456-bcm2j    1/1     Running   0          8m5s
[root@k8b-master kubeimg]#
Result2
NAME         TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
apache       NodePort    10.103.43.210    <none>        80:32130/TCP   38m
kubernetes   ClusterIP   10.96.0.1        <none>        443/TCP        132m
nginx        NodePort    10.100.254.122   <none>        80:32240/TCP   9m30s
[root@k8b-master kubeimg]#
※Portsに指定された番号にアクセスすることになります
（コンテナポート：リモートポート）

web起動

AWSなのでPublicIPにバインディングしたポートを指定し
ブラウザアクセス。node1IP:,node2IP:で同じ画面が見えていることが正解です

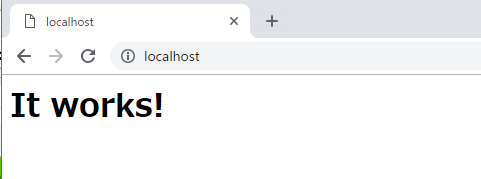

■apache
AWSでやっているのでパブリックIPを使用してアクセス

TeraTermでポートフォワーディングしているのでURLはすべてlocalhostになります

設定内容
Local "localhost" port 80 to remote "node01のプライベートIP" port 32130

Local "localhost" port 80 to remote "node02のプライベートIP" port 32130

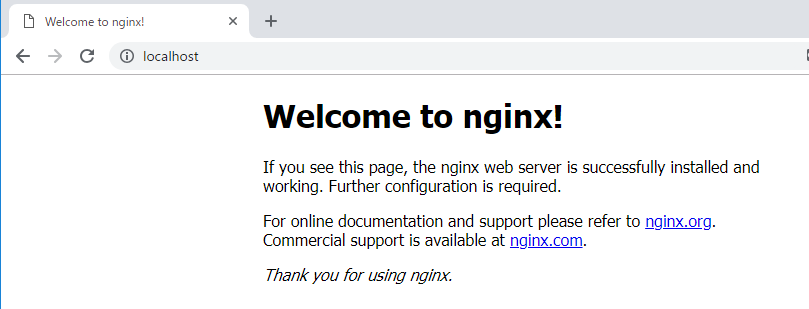

■nginx

設定内容
Local "localhost" port 80 to remote "node01のプライベートIP" port 32240

Local "localhost" port 80 to remote "node02のプライベートIP" port 32240


補足）

podが使用しているIPを知りたい場合

[root@appmaster apache]# kubectl get svc
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
apache       NodePort    10.98.130.184   <none>        80:32455/TCP   4h54m
kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP        5h6m
nginx        NodePort    10.99.201.47    <none>        80:30587/TCP   4h54m
[root@appmaster apache]#

namespeceの情報を取得する

[root@appmaster apache]# kubectl get pod --all-namespaces
NAMESPACE     NAME                                    READY   STATUS             RESTARTS   AGE
default       apache-5954cc7465-cztk9                 1/1     Running            0          4h55m
default       apache-5954cc7465-ntsk7                 1/1     Running            0          4h55m
default       nginx-7f97d5f456-57dl2                  1/1     Running            0          4h55m
default       nginx-7f97d5f456-hxw2n                  1/1     Running
[root@appmaster apache]#

究極の手段リセット

[root@appmaster apache]# kubeadm reset
[reset] WARNING: changes made to this host by 'kubeadm init' or 'kubeadm join' will be reverted.
[reset] are you sure you want to proceed? [y/N]: y
[preflight] running pre-flight checks
[reset] stopping the kubelet service
[reset] unmounting mounted directories in "/var/lib/kubelet"
[reset] deleting contents of stateful directories: [/var/lib/kubelet /etc/cni/net.d /var/lib/dockershim /var/run/kubernetes /var/lib/etcd]
[reset] deleting contents of config directories: [/etc/kubernetes/manifests /etc/kubernetes/pki]
[reset] deleting files: [/etc/kubernetes/admin.conf /etc/kubernetes/kubelet.conf /etc/kubernetes/bootstrap-kubelet.conf /etc/kubernetes/controller-manager.conf /etc/kubernetes/scheduler.conf]
[root@appmaster apache]#

終わりに

　ここまでやるのに結構苦労しました。今現在は[dashbord]を頑張っています。次に各種コマンドを一通りやってみて最終的に[kubernetes]の備忘録にするつもりです。それにしてもDocker関連は面白いですね。

0
0
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
0
0

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
