AWS Elemental MediaConvertでAV1を作ってみて画質とか見てみる

本記事はDMMグループ Adovent Calender 2020の最終日の投稿です。

どうもどうも。DMMで動画配信基盤をやっているチームのグループリーダーをやっているyanoshiです。
アドベントカレンダーが始まったと思ったら最終日が空いているじゃないですか!ってことで最終日をいただきました。メリクリ! クリスマスですが、今年も特に予定はありません。えへへ。

昨年は1日目で今年は最終日です。空いているのはいつもこういう日。わかりやすくて良いですね。

さて、どんな記事を書こうかな?と思っていたのですが、もう12/24なんですよね。思ったよりも忙しくて何もできていない…

ってことで、昨年の記事に引き続きAV1の話をしていこうと思います。

注意(お約束):
本記事の内容は所属する組織との関係は一切ありません。全て筆者の個人による調査/私的見解であり個人利用の範疇による技術的検証となっています。
また本稿の内容を実施して発生したあらゆる損害を筆者は一切保証しません。

AV1って何?

去年のアドカレ記事を参考にしてみてください。いっぱい色々書いています。(ほんとか?)

AV1エンコーダーの速度と品質の比較 - ffmpeg(libaom) vs SVT-AV1 - Qiita

めっちゃ雑に説明すると、
「ロイヤリティーフリー(ここはまだ議論の余地がありそうだけど)で利用できる動画コーデック。圧縮率が高いけど、めちゃくちゃエンコード時間がかかる」
ってやつです。

2020年は更にAV1が身近になった1年だった

いよいよAV1のハードウェアデコーダーがGPUに搭載され始めました。

NVIDIA RTX 30シリーズ、Radeon RX 6000シリーズ、Intel Xeシリーズ辺りがAV1ハードウェアデコーダーを搭載しています。
詳しくは掘り下げていないですが、4K動画でもデコードしてくれそうなので、いよいよ色々な動画に対して利用可能な域が近づいてきているような気がしますね。

さて、そんな中でクラウドエンコードソリューション周りも続々とAV1対応を発表してきました。
AWS Elemental MediaConvert に AV1 エンコードを導入

これは試さないと!って思っていたのですが、なかなか試せずにいたので、今回はMediaConvertでAV1エンコードをしてみます。

入力ファイルの準備

昨年のエンコード結果がまだ手元に残っていたので、今回もSintelです。BigBuckBunnyと同様にCC BY 3.0です。ありがとうありがとう。
公式サイトより1080pのデータをダウンロードしてきました。

編集をMediaConvert側でやってもよいのですが、フレームレベルできれいに切り刻める自信がなかったので手元で事前にやっておきます。

ffmpeg -ss 00:00:00 -i input.mkv -c:v copy -c:a copy -t 00:00:30 "sintel_30s.mp4"

こちらのファイルをS3に適当にアップロードしておきます。

IAMの準備

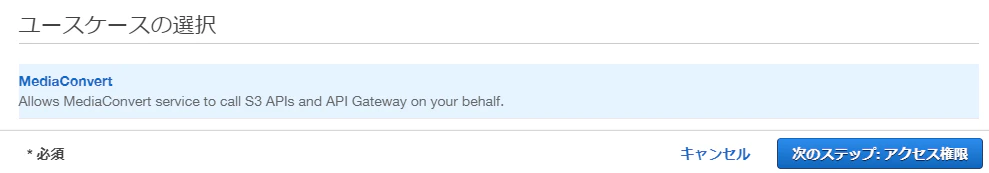

MediaConvert用のRoleを作っておきます。ユースケースとしてMediaConvert用の設定があるので、それを使いましょう。

MediaConvertいじり

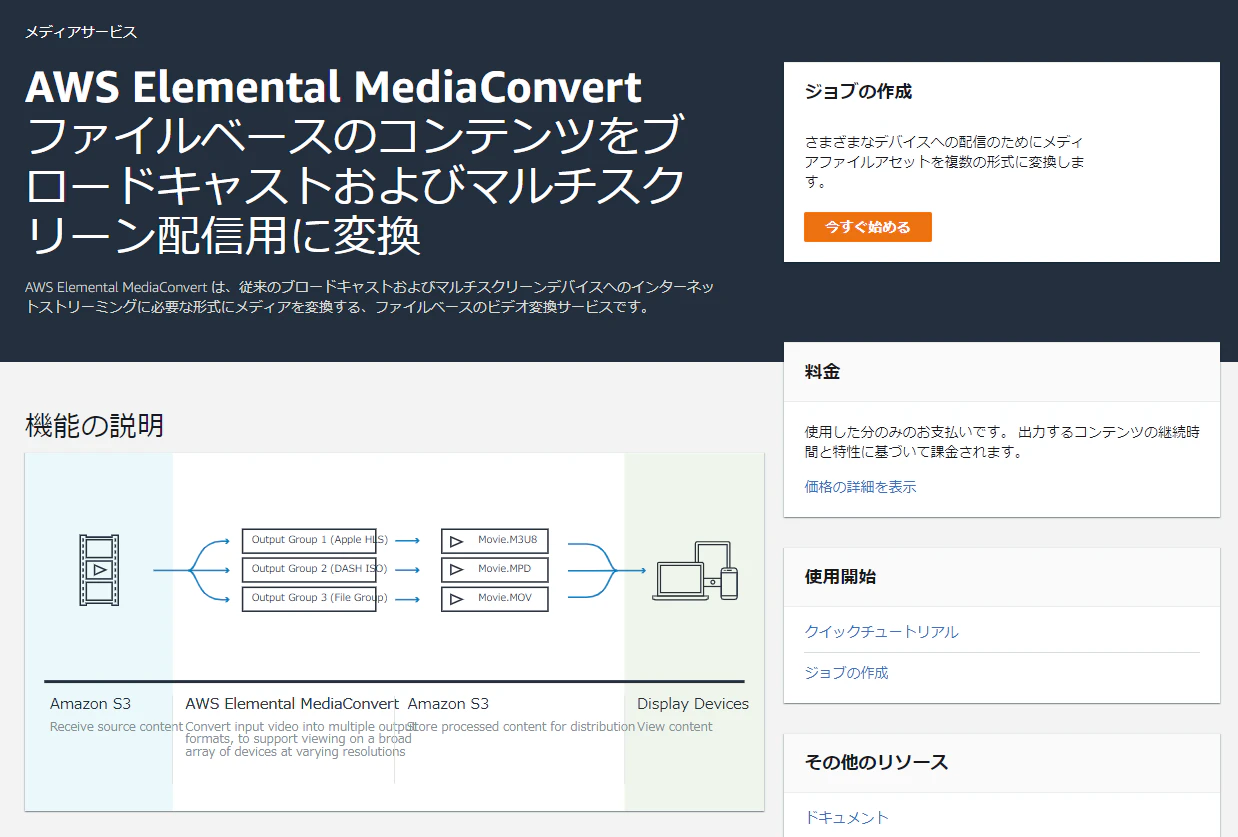

改めて説明するほどでも無いですが、AWS Elemental MediaConvertはファイルのエンコードやパッケージング等々を行ってくれるサービスです。

ということでエンコードジョブを作成していきたいと思います。

入力設定

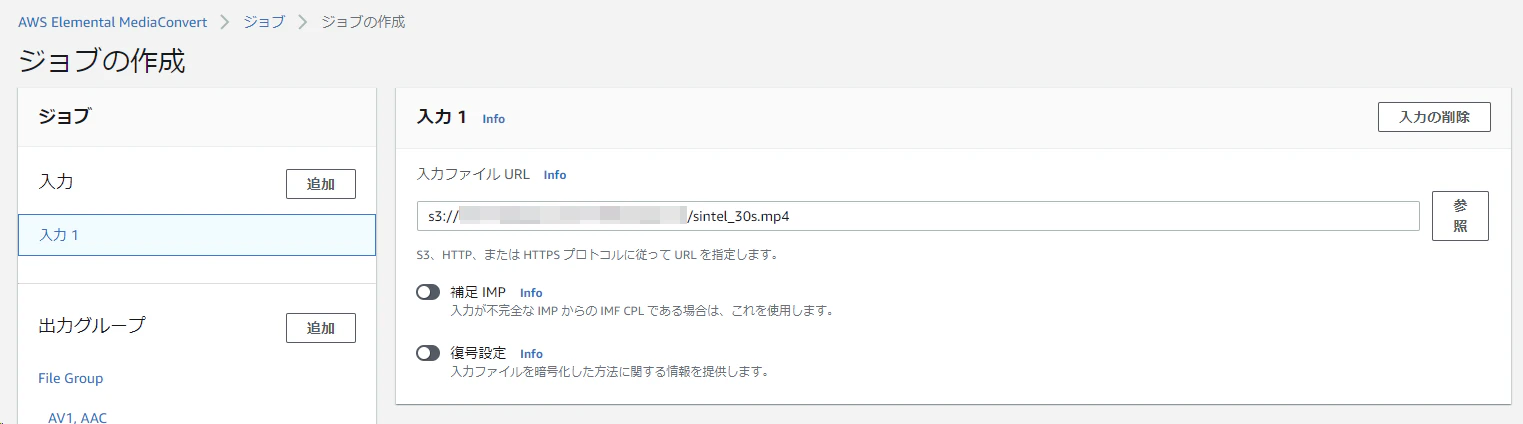

事前にS3にアップロードしておいたMP4ファイルを指定しておきます。

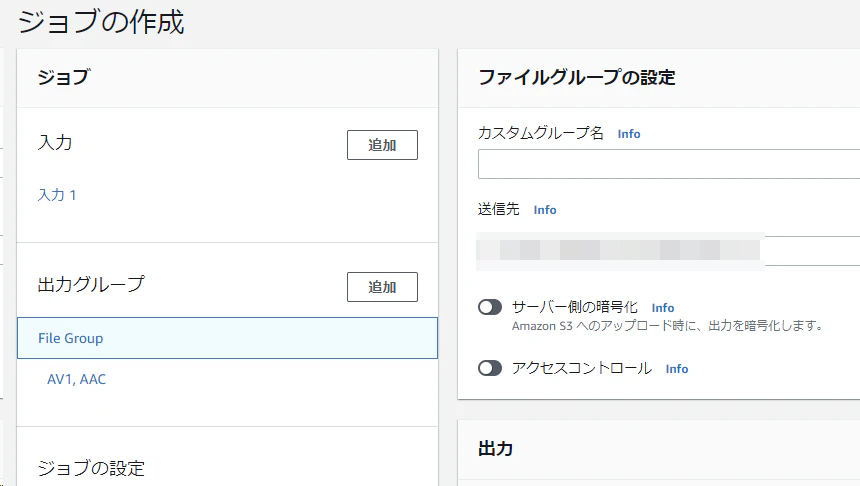

出力設定

バケットの設定をして…

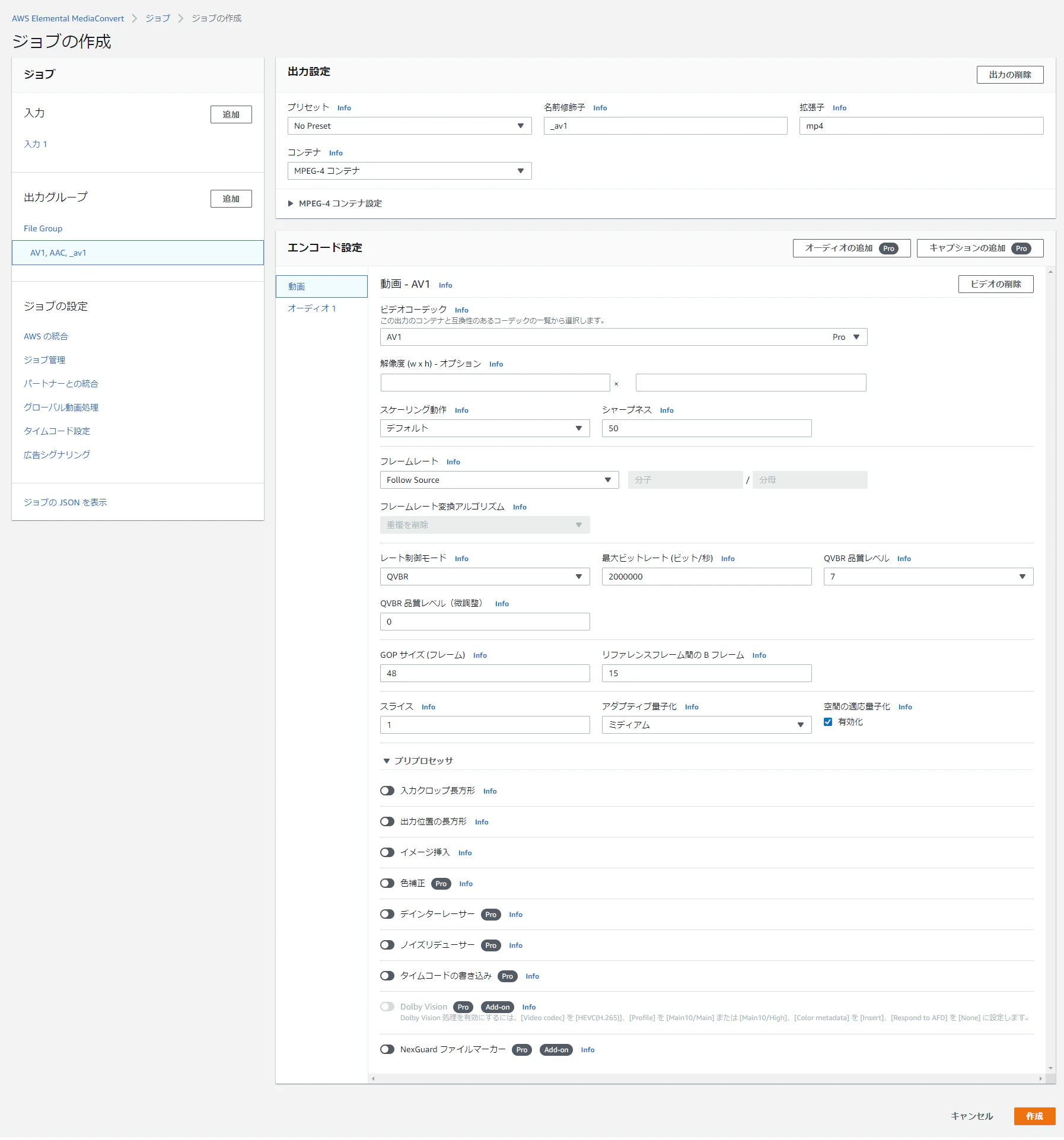

エンコード設定をやっていきます。
おっと。設定はQVBRしかないのですね。ってことでこの前作ったファイルとは単純比較できなさそうですね。とりあえず品質レベルは 7 、最大ビットレートを 2000kbps として設定してみます。

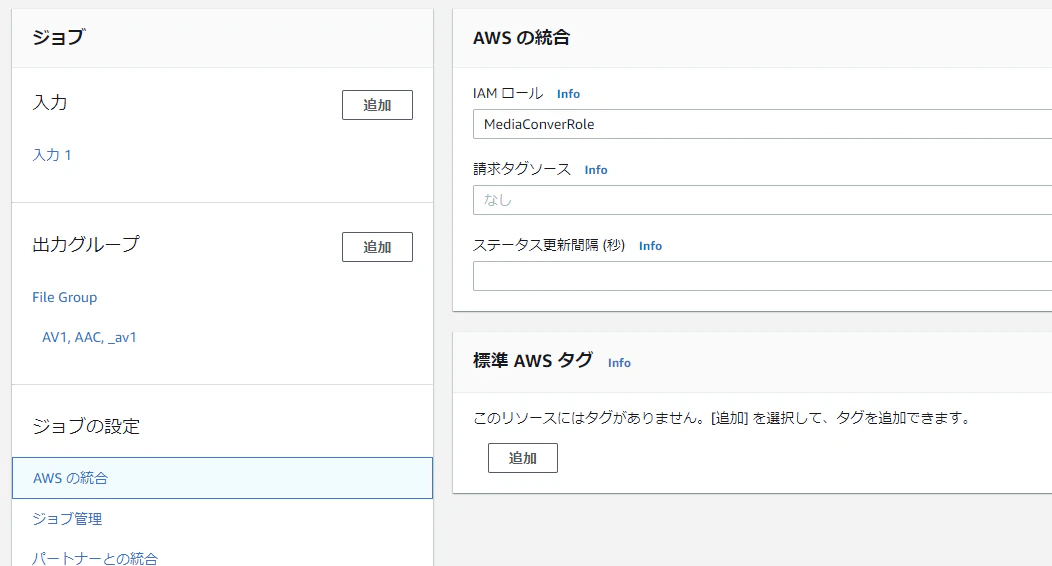

IAMと紐付け

さっき作っておいたRoleに紐付けます。

実行!

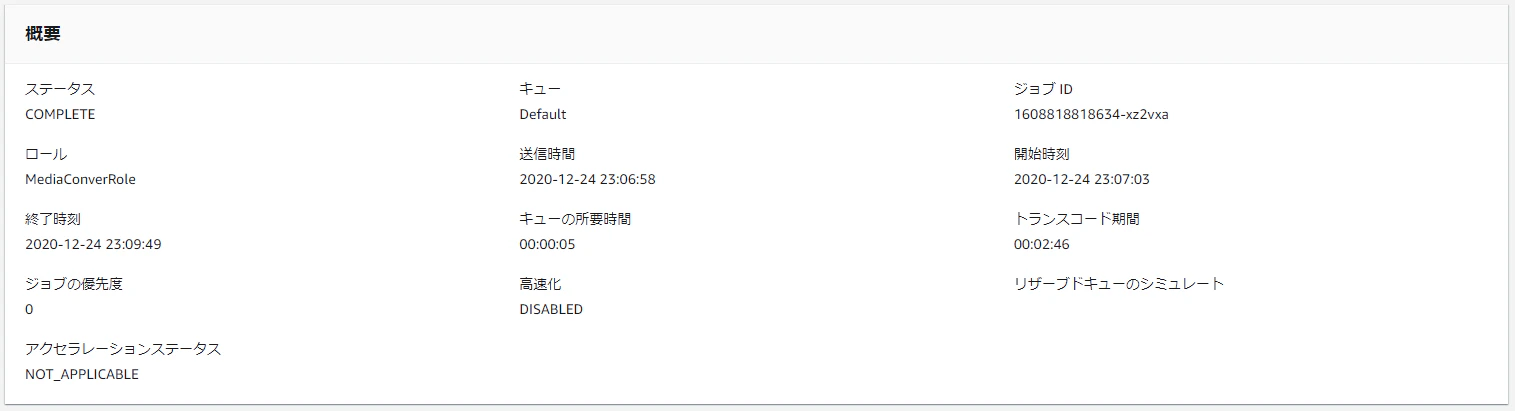

所要時間は 2:51 でした。流石に速いですね。

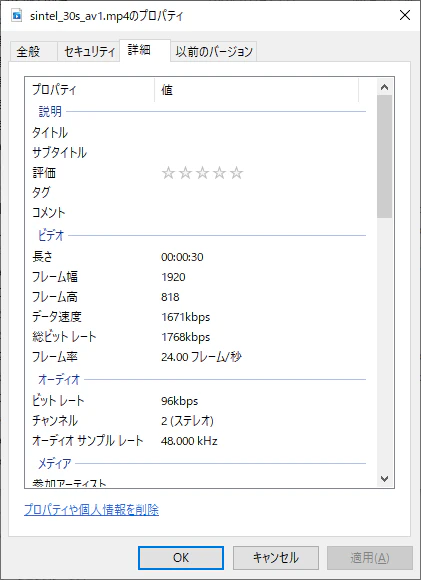

完成したファイルのビットレート

1671kbps となりました。

ちなみに、前回libaomを使って作ったファイルは 649kbps だったみたいです。

これは雰囲気半分くらいのビットレートにしても問題なさそうですね。リトライしてみます。

1000kbps で設定してエンコードしてみた

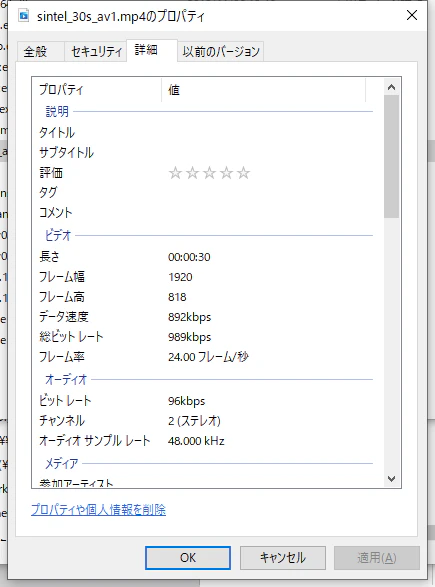

2分34秒でエンコードできました。出力されたビットレートは 892kbps となりました。libaomの値に近くなりました。 1.374倍程度のファイルサイズになりましたね。
画質を比較して、このファイルサイズ差と画質差がどうなっているか見てみましょう。

画質を見てみます

こんな感じでガッと数値を取ってみます。

ffmpeg -i sintel_30s_av1.mp4 -t 00:00:30 -r 24 -i sintel_30s.mp4 -t 00:00:30 -r 24 -filter_complex "[0:v]settb=1/AVTB,setpts=PTS-STARTPTS[main];[1:v]settb=1/AVTB,setpts=PTS-STARTPTS[ref];[main][ref]libvmaf=vmaf_v0.6.1.pkl" -repor t -f null -

結果なのですが 95.264100 でした。悪くはない。
昨年の ffmpeg(libaom) -cpu-used 1 で取得した値は 97.248482 だったので、まぁそれと比較する画質が低いですね。

$ ./ffmpeg.exe -i sintel_30s_av1.mp4 -t 00:00:30 -r 24 -i sintel_30s.mp4 -t 00:00:30 -r 24 -filter_complex "[0:v]settb=1/AVTB,setpts=PTS-STARTPTS[main];[1:v]settb=1/AVTB,setpts=PTS-STARTPTS[ref];[main][ref]libvmaf=vmaf_v0.6.1.pkl" -repor t -f null -
ffmpeg started on 2020-12-24 at 23:53:20
Report written to "ffmpeg-20201224-235320.log"
Log level: 48
ffmpeg version N-95652-gd1d627fafd-gc54268ce02+1 Copyright (c) 2000-2019 the FFmpeg developers
  built with gcc 9.2.0 (Rev2, Built by MSYS2 project)
  configuration: --prefix=/local32 --bindir=/local32/bin-video --pkg-config-flags=--static --disable-autodetect --enable-amf --enable-bzlib --enable-cuda --enable-cuvid --enable-d3d11va --enable-dxva2 --enable-iconv --enable-lzma --enable-nvenc --enable-zlib --enable-sdl2 --enable-ffnvcodec --enable-nvdec --enable-cuda-llvm --enable-libmp3lame --enable-libopus --enable-libvorbis --enable-libvpx --enable-libx264 --enable-libx265 --enable-libdav1d --disable-debug --enable-fontconfig --enable-libass --enable-libbluray --enable-libfreetype --enable-libmfx --enable-libmysofa --enable-libopencore-amrnb --enable-libopencore-amrwb --enable-libopenjpeg --enable-libsnappy --enable-libsoxr --enable-libspeex --enable-libtheora --enable-libtwolame --enable-libvidstab --enable-libvo-amrwbenc --enable-libwavpack --enable-libwebp --enable-libxml2 --enable-libzimg --enable-libshine --enable-gpl --enable-avisynth --enable-libxvid --enable-libaom --enable-libopenmpt --enable-version3 --enable-chromaprint --enable-frei0r --enable-libbs2b --enable-libcaca --enable-libcdio --enable-libflite --enable-libfribidi --enable-libgme --enable-libgsm --enable-libilbc --enable-libkvazaar --enable-libmodplug --enable-librtmp --enable-librubberband --enable-libssh --enable-libtesseract --enable-libxavs --enable-libzmq --enable-libzvbi --enable-openal --enable-libvmaf --enable-libcodec2 --enable-libsrt --enable-ladspa --enable-opencl --enable-opengl --enable-libopenh264 --enable-mbedtls --extra-cflags=-fopenmp --extra-libs=-lgomp --extra-cflags=-DLIBTWOLAME_STATIC --extra-libs=-lstdc++ --extra-cflags=-DLIBSSH_STATIC --extra-ldflags='-Wl,--allow-multiple-definition' --extra-cflags=-DCACA_STATIC --extra-cflags=-DMODPLUG_STATIC --extra-cflags=-DCHROMAPRINT_NODLL --extra-libs=-lstdc++ --extra-cflags=-DZMQ_STATIC --extra-libs=-lpsapi --extra-cflags=-DLIBXML_STATIC --extra-libs=-liconv --disable-w32threads --extra-cflags=-DKVZ_STATIC_LIB --extra-version=gc54268ce02+1
  libavutil      56. 35.101 / 56. 35.101
  libavcodec     58. 60.100 / 58. 60.100
  libavformat    58. 34.101 / 58. 34.101
  libavdevice    58.  9.100 / 58.  9.100
  libavfilter     7. 66.100 /  7. 66.100
  libswscale      5.  6.100 /  5.  6.100
  libswresample   3.  6.100 /  3.  6.100
  libpostproc    55.  6.100 / 55.  6.100
[libdav1d @ 08e117c0] libdav1d 0.5.1
[libdav1d @ 08e117c0] Frame size limit reduced from 2147483647 to 67108864.
Input #0, mov,mp4,m4a,3gp,3g2,mj2, from 'sintel_30s_av1.mp4':
  Metadata:
    major_brand     : isom
    minor_version   : 1
    compatible_brands: isomav01
    creation_time   : 2020-12-24T14:19:18.000000Z
  Duration: 00:00:30.04, start: -0.041667, bitrate: 994 kb/s
    Stream #0:0(und): Video: av1 (Main) (av01 / 0x31307661), yuv420p(tv, bt709/unknown/unknown), 1920x818, 891 kb/s, 24 fps, 24 tbr, 24k tbn, 24k tbc (default)
    Metadata:
      creation_time   : 2020-12-24T14:19:18.000000Z
      handler_name    : ETI ISO Video Media Handler
      encoder         :
                      : AOM Coding
    Stream #0:1(eng): Audio: aac (LC) (mp4a / 0x6134706D), 48000 Hz, stereo, fltp, 96 kb/s (default)
    Metadata:
      creation_time   : 2020-12-24T14:19:18.000000Z
      handler_name    : ETI ISO Audio Media Handler
Input #1, mov,mp4,m4a,3gp,3g2,mj2, from 'sintel_30s.mp4':
  Metadata:
    major_brand     : isom
    minor_version   : 512
    compatible_brands: isomiso2avc1mp41
    encoder         : Lavf57.83.100
  Duration: 00:00:30.08, start: 0.000000, bitrate: 16240 kb/s
    Chapter #1:0: start 0.000000, end 30.000000
    Metadata:
      title           : Chapter 01
    Stream #1:0(eng): Video: h264 (High) (avc1 / 0x31637661), yuv420p(tv, bt709/unknown/unknown), 1920x818, 15595 kb/s, SAR 1:1 DAR 960:409, 24 fps, 24 tbr, 16k tbn, 48 tbc (default)
    Metadata:
      handler_name    : VideoHandler
    Stream #1:1(eng): Audio: ac3 (ac-3 / 0x332D6361), 48000 Hz, 5.1(side), fltp, 640 kb/s (default)
    Metadata:
      handler_name    : SoundHandler
    Side data:
      audio service type: main
    Stream #1:2(eng): Data: bin_data (text / 0x74786574), 0 kb/s
    Metadata:
      handler_name    : SubtitleHandler
[libdav1d @ 08e28a40] libdav1d 0.5.1
[libdav1d @ 08e28a40] Frame size limit reduced from 2147483647 to 67108864.
Stream mapping:
  Stream #0:0 (libdav1d) -> settb (graph 0)
  Stream #1:0 (h264) -> settb (graph 0)
  libvmaf (graph 0) -> Stream #0:0 (wrapped_avframe)
  Stream #1:1 -> #0:1 (ac3 (native) -> pcm_s16le (native))
Press [q] to stop, [?] for help
Output #0, null, to 'pipe:':
  Metadata:
    major_brand     : isom
    minor_version   : 1
    compatible_brands: isomav01
    encoder         : Lavf58.34.101
    Chapter #0:0: start 0.000000, end 30.000000
    Metadata:
      title           : Chapter 01
    Stream #0:0: Video: wrapped_avframe, yuv420p, 1920x818, q=2-31, 200 kb/s, 24 fps, 24 tbn, 24 tbc (default)
    Metadata:
      encoder         : Lavc58.60.100 wrapped_avframe
    Stream #0:1(eng): Audio: pcm_s16le, 48000 Hz, 5.1(side), s16, 4608 kb/s (default)
    Metadata:
      handler_name    : SoundHandler
      encoder         : Lavc58.60.100 pcm_s16le
    Side data:
      audio service type: main
frame=  721 fps= 46 q=-0.0 Lsize=N/A time=00:00:30.00 bitrate=N/A speed=1.92x
video:287kB audio:16875kB subtitle:0kB other streams:0kB global headers:0kB muxing overhead: unknown
[libvmaf @ 09c58780] VMAF score: 95.264100

過去のエンコード結果と比較

おそらくなのですが、MediaConvertはシャーディングエンコードしていると思うので、こんな短いファイルで比較してあげるのは酷な気がするんですよね…
とは言うものの一応比較していました。速度もそうですが、あんまり圧縮効率はよくなさそうですね。見る限りVP9で良くない?って感じが若干。

エンコーダー エンコード時間(秒) VMAF(ソースとの比較) ビットレート
AWS Elemental MediaConvert 154 95.264100 892 kbps
x264: ffmpeg(libx264) 5.719 87.969659 790 kbps
VP9: ffmpeg(libvpx) 75.16 96.28681 894 kbps
AV1: ffmpeg(libaom) -cpu-used 1 2,834.16 97.248482 649 kbps
AV1: ffmpeg(libaom) -cpu-used 5 795.297 96.868897 696 kbps
AV1: SVT-AV1 -enc-mode 1 501.466 96.962693 721 kbps
AV1: SVT-AV1 -enc-mode 5 54.261 95.945126 741 kbps

総評

時間がなかったのでかなりざっくりな検証になってしまいました。
が、なんとなく雰囲気を察することができたのでよきよき。

もしかしたらAWS Elemental的にはVP9に対応する代わりにAV1に対応したのかもしれませんね。
VP9さん、未だにバージョン1.0が来ないし…まぁVP9に対応するよりはAV1に対応したほうが将来性ありそうな気はしますもんね…

2020年も着々とAV1が普及した気もしますが、割と特許周りで暗雲が立ち込め始めた年だったようにも感じます。
さっさと諸々解決してほしいなという気持ちになりますね。

ただ、ビジネス面で考えると、特許プールがx265レベルの混沌にならなければ別に特許料を払っても良いのでは?とも思うので、案外VVCが最終的な落ち着きどころになったりするのかも??とか思う今日このごろだったりします。
