はじめに
Content Examplesに表題の「GroomをBoneで動かす」仕組みのサンプルが追加となっていたので、少し処理を見てみたときの備忘録です。

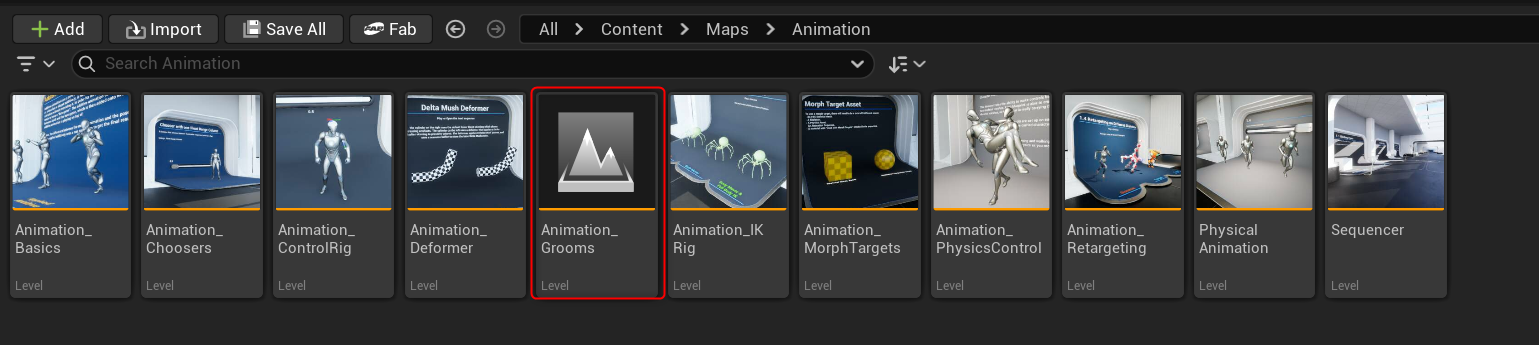

調査対象はレベルAnimation_Groomsに配置されているBPBP_Aera_Guides_Childです。
環境
- Windows 11
- UE 5.7
各種設定
Groomアセット（DataflowAsset）
GroomをBoneで動かすにはDataflowAssetが必要なので

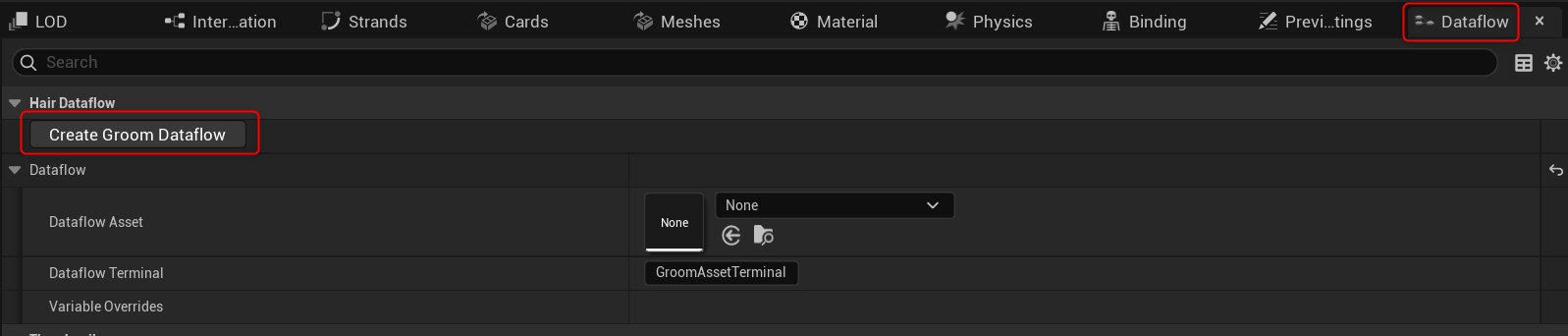

GroomアセットのDataflowタブにあるCreate Groom Dataflowボタンを押すことで
DataflowAssetが作成されます。
このDataflowAssetにGroomアセットとBone用のSkeletal Meshを連携する処理を追加していきます。
今回はサンプルのBP_Aera_Guides_Childで利用されいるGroomアセットHair_L_DutchBraidを見ていきます。

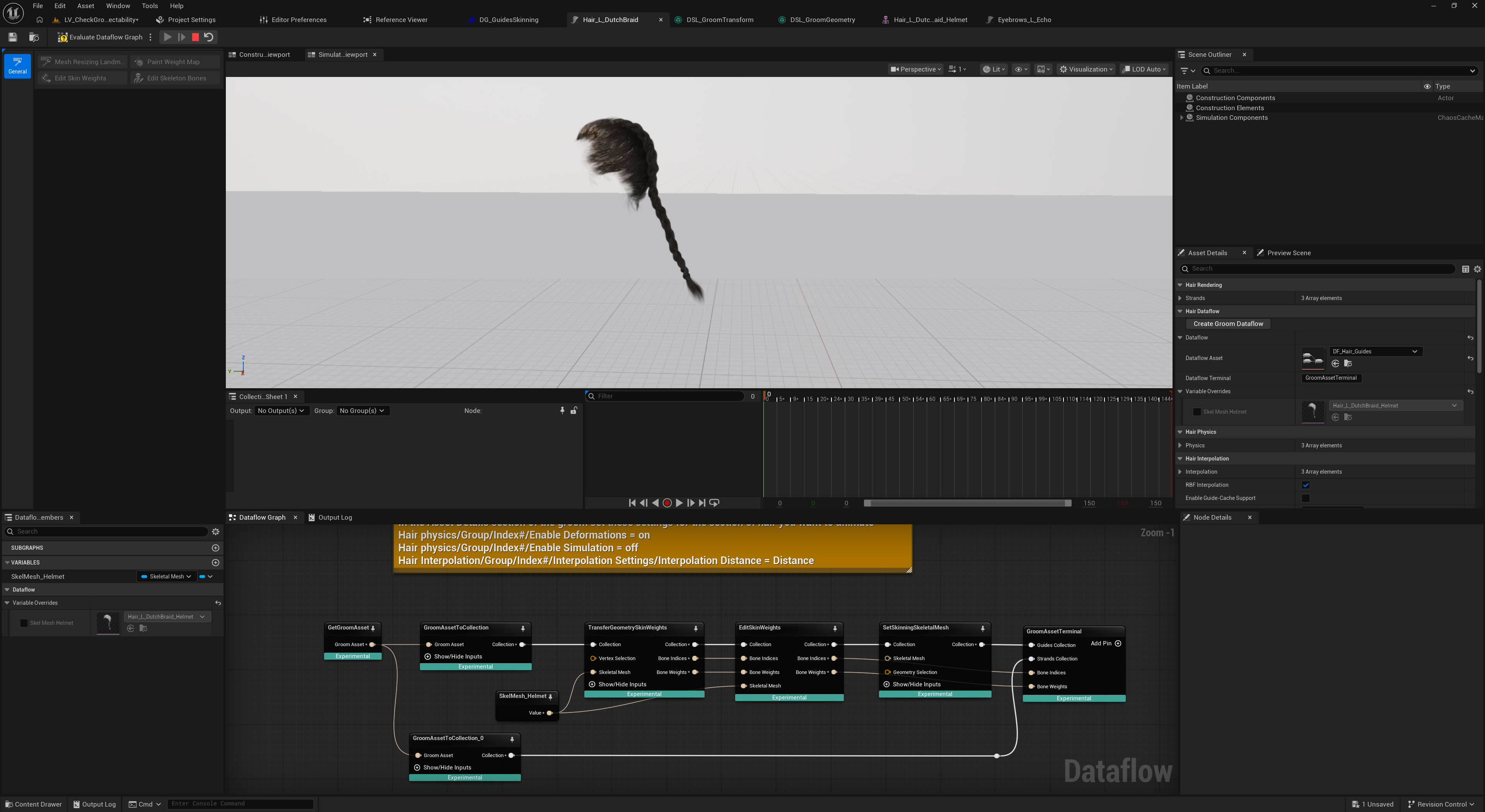

GroomアセットHair_L_DutchBraidは既にDataflowAssetが設定されているので、開くと下記のような表示となります。
詳細に見ていく前に、DataflowAssetのグラフの見方を簡単にご紹介します。

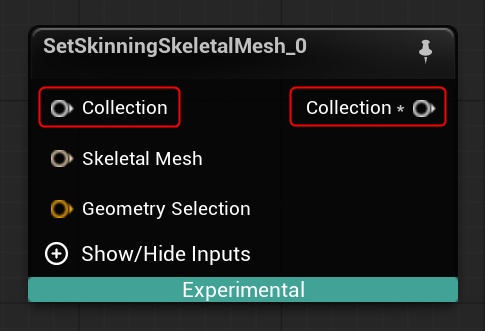

各ノードはInputとOutputにCollection（FManagedArrayCollection）を持っています。
各ノードはそれぞれの用途に応じたデータ（Attributes）を設定していき、Dataflow Terminalノード（今回の場合はGroomAssetTermani）で設定してきたデータをGroomアセットに保存しています。
閑話休題。
Groomは基本的にガイド（レンダリングの髪の毛の本数より少ないガイド用の髪の毛）で動かすので、GroomAssetToCollectionノードのCurvesTypeGuidesをベースに処理をしていきます。
CurvesTypeStrandsはそのままGroomAssetTerminalノードに繋げて、何もしません。

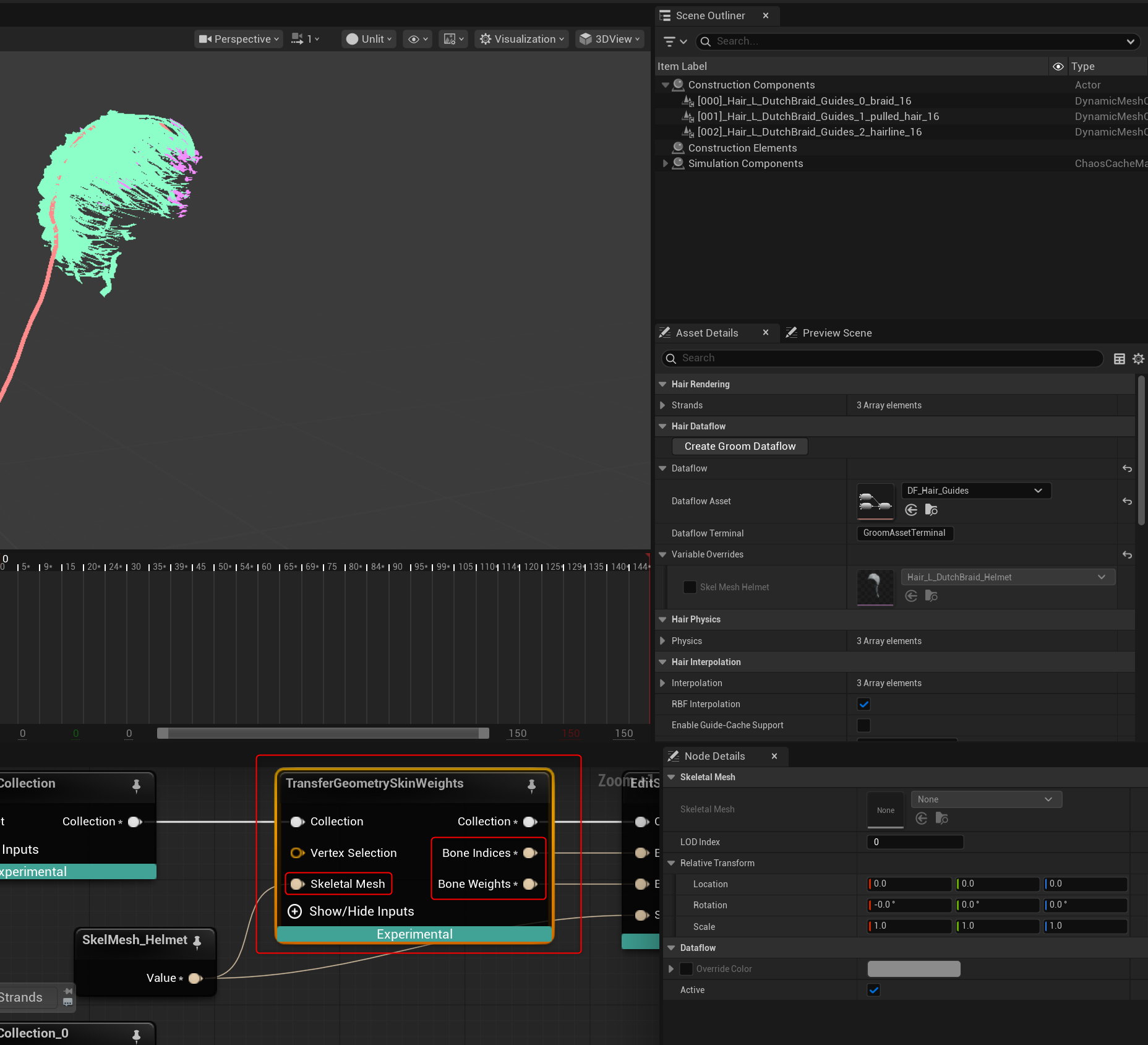

TransferGeometrySkinWeightsノードでダミーメッシュのスキンウェイトを転送します。
BoneでGroomを動かすときもBoneインデックスとウェイトは必要です。

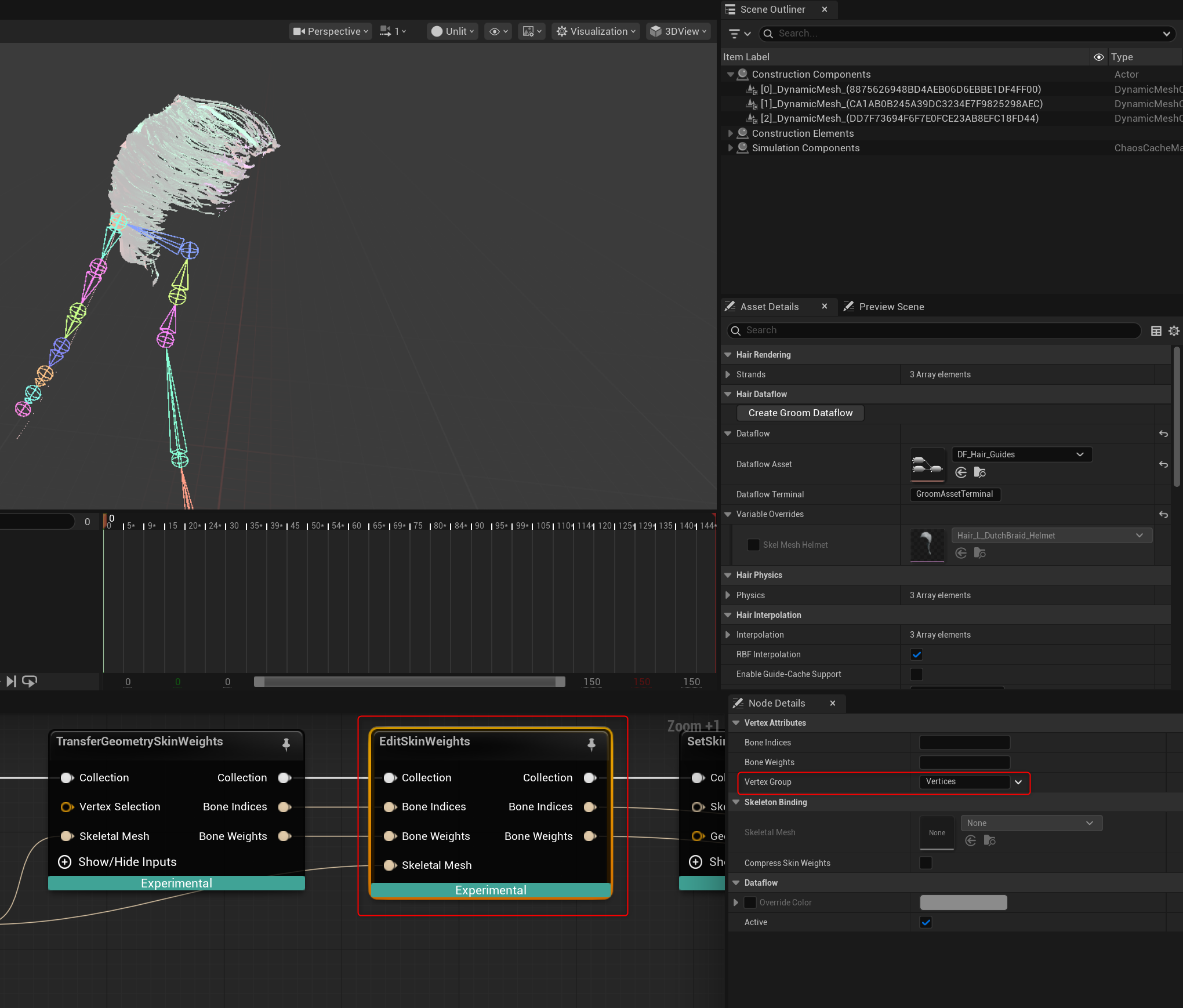

EditSkinWeightsノードでエディタ内でウェイトなどのパラメータを直接調整することも可能です。

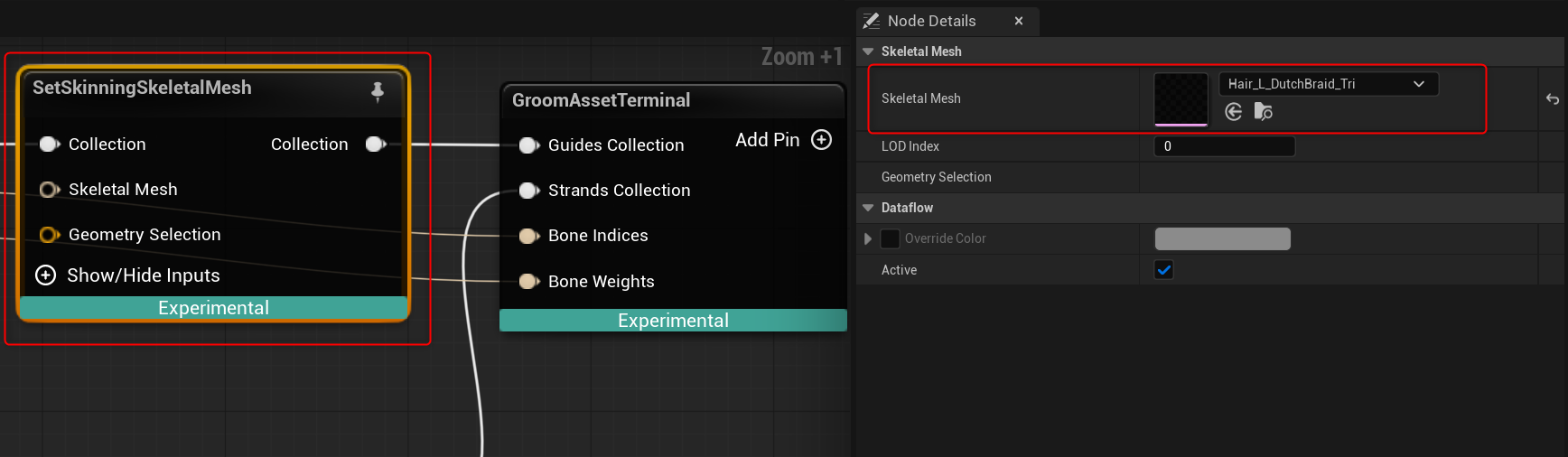

SetSkinningSkeletalMeshノードでランタイム時にGroomをBoneで動かすにはメッシュは不要なので 、メッシュがないSkeletal MeshHair_L_DutchBraid_TriをCollectionに設定します。
Skeletal MeshHair_L_DutchBraid_TriはBP_Aera_Guides_ChildのSkeletal MeshコンポーネントHair_Deformに設定しています。
Hair_L_DutchBraid_TriのBoneを動かせばGroom（今回だとポニーテール）も連動して動くということです。
最後にGroomAssetTerminalノードでこれまでCollectionに設定してきた値を
GroomアセットHair_L_DutchBraidに書き込みます。
Dataflowの設定はUGroomAsset::DataflowSettingsに入り、
SetSkinningSkeletalMeshノードで指定したメッシュがないSkeletal MeshはUGroomAsset::DataflowSettings::SkeletalMeshesに入ります。
ソースコードに興味がある人は FGroomAssetTerminalDataflowNode_v2::SetAssetValue辺りを読んでみてください。
Deformer Graph
Skeletal MeshHair_L_DutchBraid_TriのBoneアニメーションをGroomHair_L_DutchBraidに適用するにはDeformer Graphを利用します。

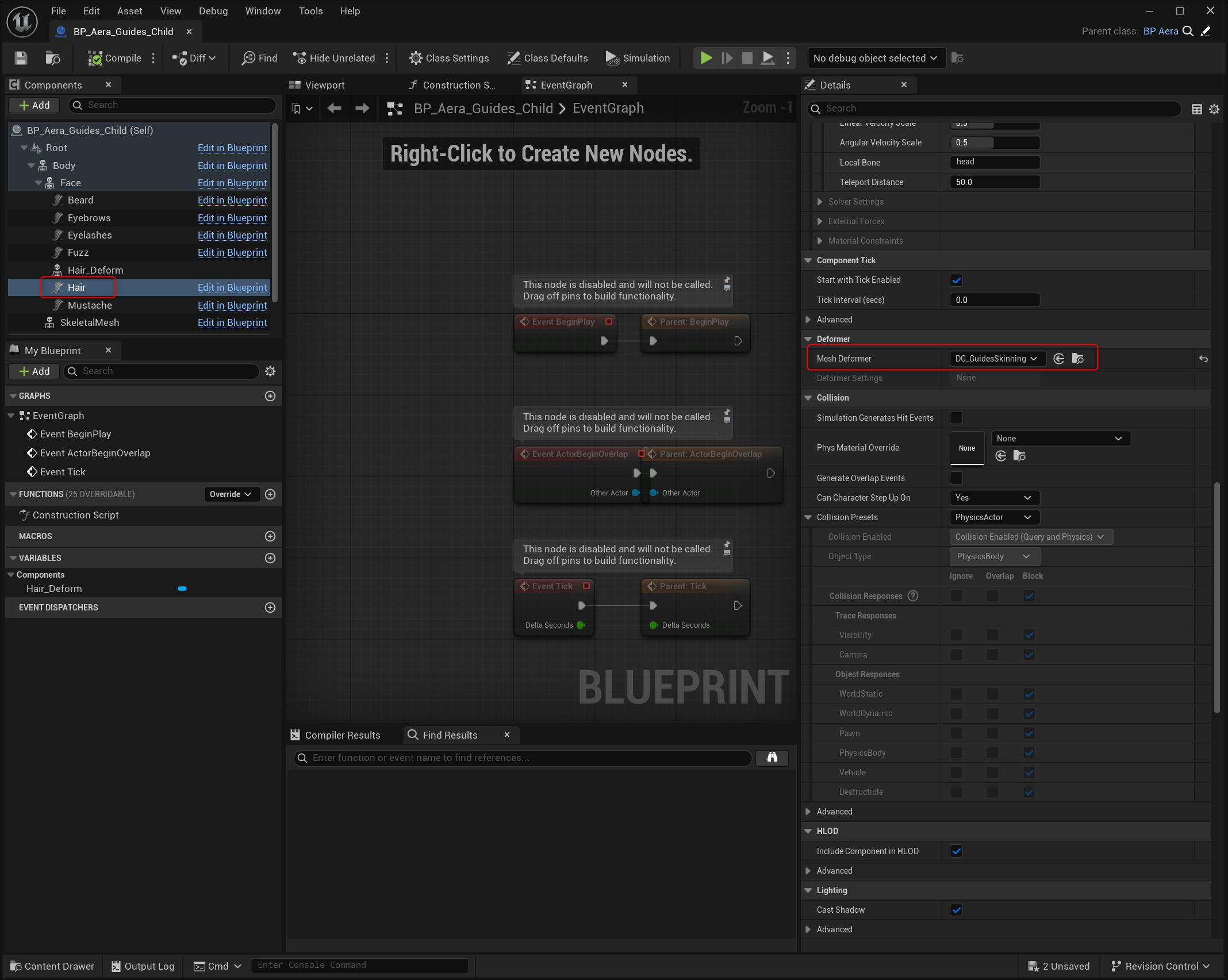

BP_Aera_Guides_ChildのGroomコンポーネントHairにDG_GuidesSkinningが設定されています。
DG_GuidesSkinningはGroomプラグインに含まれているアセットです。
中身を軽く見てみましょう。

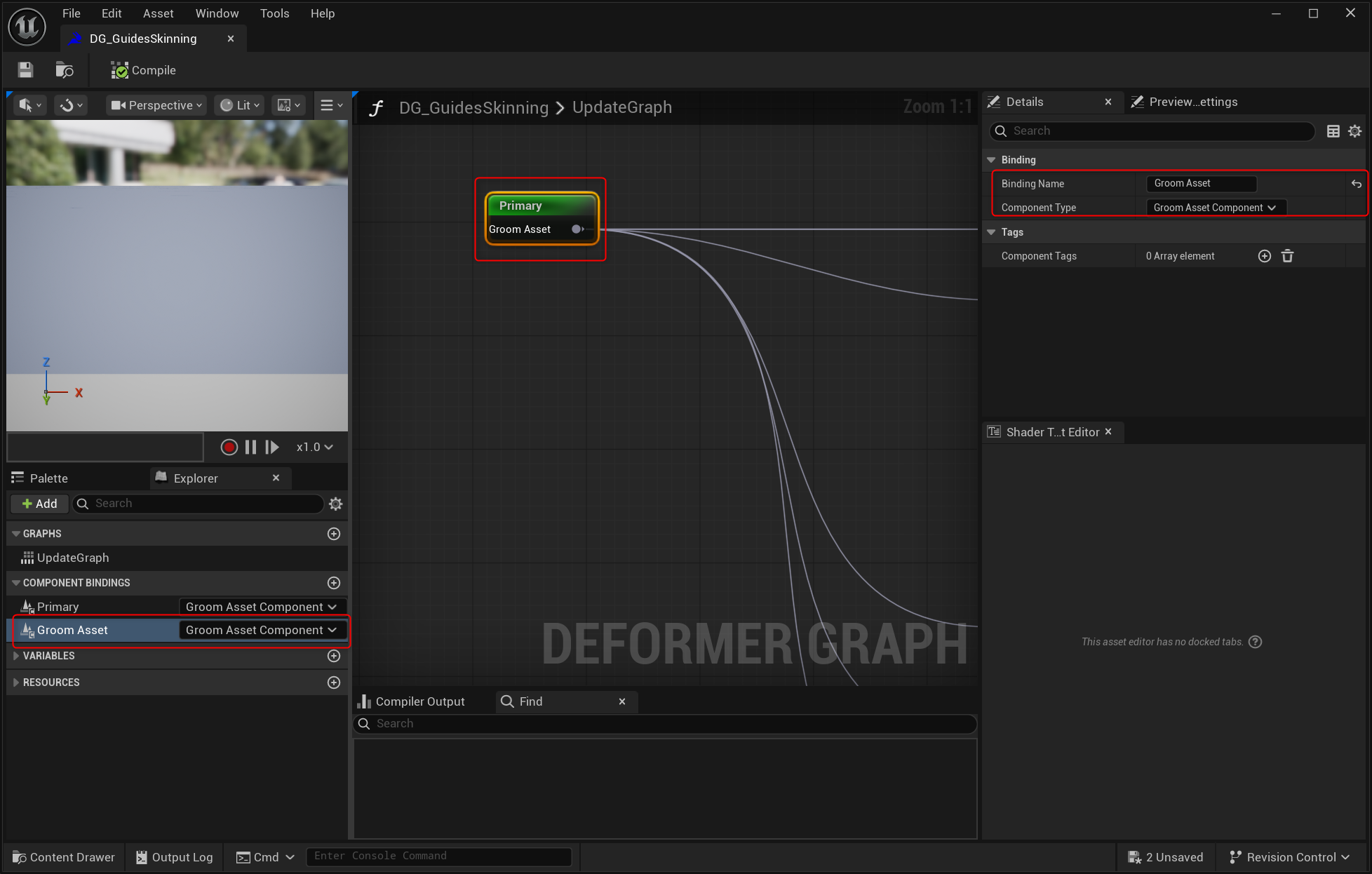

Deformer Graphを設定しているGroomコンポーネント（今回はHair）を参照します。
これで、GroomHair_L_DutchBraidの値が参照できます。
Groomのガイド、DataflowAssetで設定したボーンのインデックス・ウェイト、Skeletal Mesh（今回はHair_L_DutchBraid_Tri）を参照します。
上記で参照した値を元にシェーダコードでGroomのガイド（頂点）をBoneに従い動かして、結果を書き込みます。
シェーダコードの一部の処理はライブラリ（DSL_Xxx）にあるのは注意。
ソースコードに興味がある人は下記辺りを起点に読んでみてください。
BoneでGroomを動かす
試しにシーケンサーでSkeletal MeshコンポーネントHair_DeformのBoneを動かして
連動してGroomが動くか見てみます。
無事に動いているようです。
アニメーターではないので雑なのはご勘弁をw
