【AWS】踏み台サーバー（Bastion Host）を使ったSSH接続環境の構築手順

Posted at

概要・目的

プライベートサブネット内のEC2インスタンスにSSH接続するため、踏み台サーバー（Bastion Host）を使用した多段SSH環境を構築します。

この記事で学べること

  • AWS VPCを使用したネットワーク設計
  • セキュリティグループを使った適切なアクセス制御
  • 踏み台サーバーを経由した多段SSH接続の設定方法
  • セキュリティを重視したクラウドインフラの運用方法

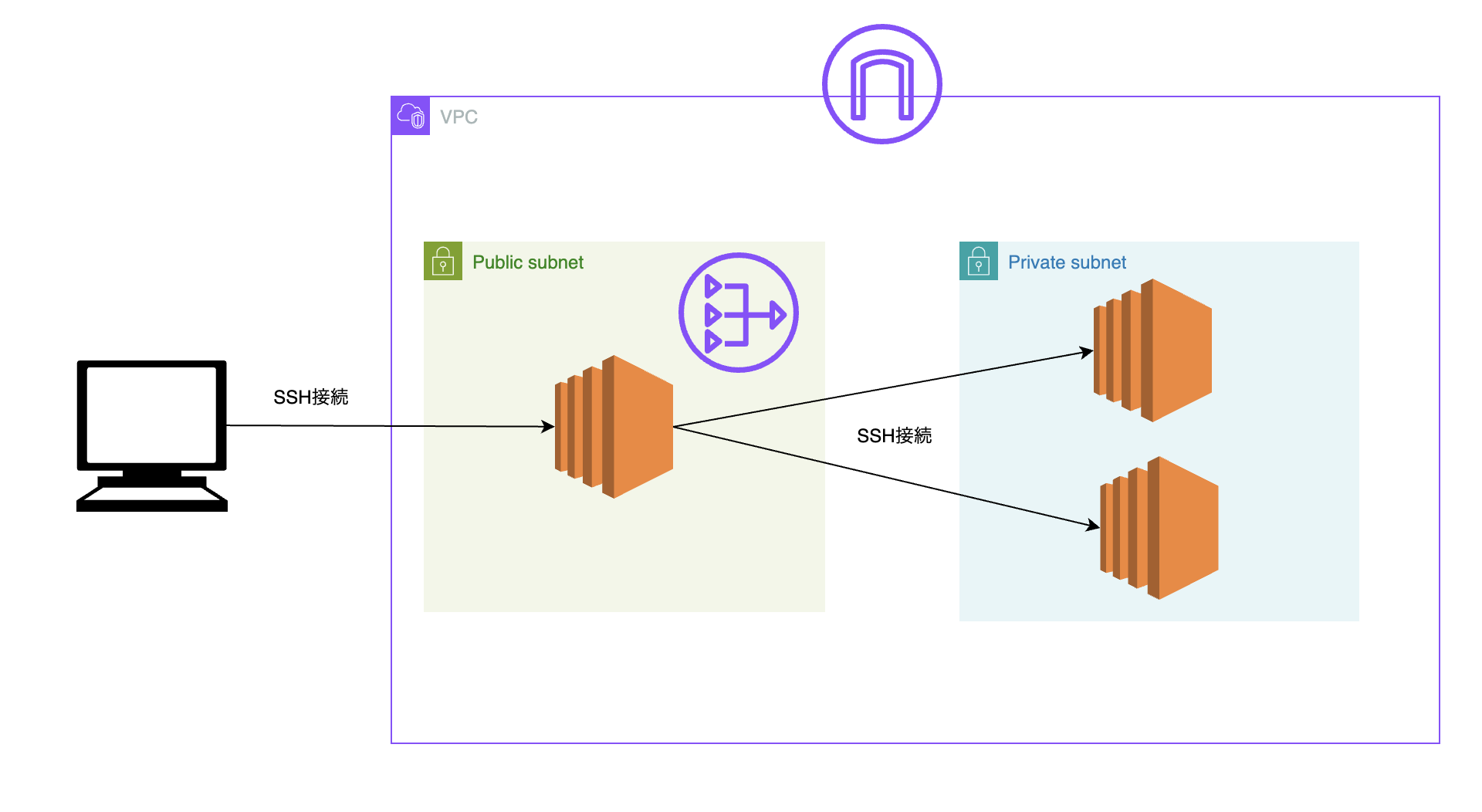

想定アーキテクチャ

スクリーンショット 2025-09-27 9.19.17.png

構成概要

  • リージョン: ap-northeast-1（東京）
  • AZ: 1つ（ap-northeast-1a）
  • VPC: 10.0.0.0/16
  • サブネット:
    • Public: 10.0.1.0/24（踏み台サーバー用）
    • Private: 10.0.2.0/24（アプリケーションサーバー用）

ネットワーク設計

  • Public サブネット: インターネットゲートウェイ（IGW）経由でインターネットアクセス
  • Private サブネット: NAT Gateway経由でアウトバウンド通信のみ
  • 踏み台サーバー: Public サブネットに配置、管理者のIPからのみSSHアクセス許可
  • アプリサーバー: Private サブネットに配置、踏み台サーバーからのみSSHアクセス許可

セキュリティ設計

  • bastion-sg: 管理者IPからの22番ポートのみ許可
  • target-sg: bastion-sgからの22番ポートのみ許可

前提条件・準備

必要な権限・ツール

  • AWSコンソールへのアクセス権（EC2/VPC/EIP作成権限）
  • MFA認証の設定を強く推奨
  • SSH クライアント（OpenSSH）

事前確認事項

  1. 自分のグローバルIPアドレスの確認

    # 以下のサイトで確認
https://www.whatismyip.com/
# または
curl ifconfig.me

    例: 203.0.113.10/32

  2. SSH鍵の保管場所の決定

    • ~/.ssh/ ディレクトリを推奨
    • セキュアなアクセス権限設定が必要

手順1：VPC とサブネットを一括作成（VPC and more）

目的

ネットワーク基盤となるVPC、サブネット、ルーティング、NAT Gatewayを一括で作成します。

作成手順

  1. AWSコンソール → VPC → VPCを作成 → **「VPC and more」**を選択

  2. 設定値:

    • 名前タグの自動生成: vpc-ssh-bastion-demo
    • IPv4 CIDR: 10.0.0.0/16
    • アベイラビリティゾーン数: 1
    • パブリックサブネット数: 1（10.0.1.0/24）
    • プライベートサブネット数: 1（10.0.2.0/24）
    • NATゲートウェイ: AZごとに1つ
    • VPCエンドポイント: なし

  3. VPCを作成をクリック

確認ポイント

作成後、以下が自動生成されていることを確認：

  • VPC: vpc-ssh-bastion-demo
  • Public/Private サブネット: 各1つずつ
  • インターネットゲートウェイ: 1つ
  • NAT Gateway: 1つ（Public サブネット内）
  • ルートテーブル: 2つ
    • Public RT: 0.0.0.0/0 → IGW
    • Private RT: 0.0.0.0/0 → NAT GW

重要な設定確認

  1. Public サブネットの「自動割り当てパブリック IPv4」が有効
  2. VPCの「DNS hostnames/resolution」が有効

    これにより、EC2インスタンスが自動的にDNSホスト名を取得し、VPC内でDNS名前解決が可能になります

手順2：セキュリティグループ作成

目的

踏み台サーバーとターゲットサーバー用の適切なアクセス制御を設定します。

bastion-sg（踏み台用）の作成

  1. VPCコンソール → セキュリティ → セキュリティグループ → セキュリティグループを作成

  2. 基本設定:

    • 名前: bastion-sg
    • 説明: Bastion SSH inbound from my IP
    • VPC: vpc-ssh-bastion-demoを選択

  3. インバウンドルール:

    • タイプ: SSH
    • プロトコル: TCP
    • ポート範囲: 22
    • 送信元: カスタム → あなたのグローバルIP/32（例: 203.0.113.10/32）
    • 説明: Allow SSH from my IP

  4. アウトバウンドルール: デフォルト（すべて許可）のまま

target-sg（ターゲット用）の作成

  1. セキュリティグループを作成

  2. 基本設定:

    • 名前: target-sg
    • 説明: SSH from bastion-sg
    • VPC: vpc-ssh-bastion-demoを選択

  3. インバウンドルール:

    • タイプ: SSH
    • プロトコル: TCP
    • ポート範囲: 22
    • 送信元: セキュリティグループ → bastion-sgを選択
    • 説明: Allow SSH from bastion SG

🔍 確認ポイント

  • target-sgの送信元がCIDRではなくセキュリティグループ参照になっていること
  • 両方のSGが同一VPC内に作成されていること

手順3：踏み台サーバー（bastion-lnx）の作成とセットアップ

目的

Public サブネットに踏み台サーバーを配置し、外部からの唯一のSSHエントリポイントとします。

EC2インスタンス起動

  1. EC2コンソール → インスタンス → インスタンスを起動

  2. 基本設定:

    • 名前: bastion-lnx
    • AMI: Amazon Linux 2023（または Ubuntu 22.04）
    • インスタンスタイプ: t3.micro

  3. キーペア設定:

    • 新しいキーペアを作成
    • キーペア名: kp-ssh-bastion-demo
    • キーペアのタイプ: ED25519
    • プライベートキーファイル形式: .pem
    • ⚠️ 重要: .pemファイルをダウンロードして安全な場所に保存

  4. ネットワーク設定:

    • VPC: vpc-ssh-bastion-demo
    • サブネット: Public サブネット（10.0.1.0/24）
    • 自動割り当てパブリックIP: 有効（一時的、後でEIPに置換）
    • セキュリティグループ: bastion-sg

  5. ストレージ: 8〜16GB gp3

Elastic IP の作成と関連付け

⚠️ インスタンス起動後すぐに実行してください

  1. EC2コンソール → Elastic IP → アドレスの割り当て → 割り当て

  2. 関連付け:

    • 作成されたElastic IP → アクション → Elastic IP アドレスの関連付け
    • リソースタイプ: インスタンス
    • インスタンス: bastion-lnxを選択
    • 関連付けをクリック

ローカルでの鍵ファイル設定

# ダウンロードした.pemファイルを適切な場所に移動
mv ~/Downloads/kp-ssh-bastion-demo.pem ~/.ssh/

# パーミッション設定（必須）
chmod 600 ~/.ssh/kp-ssh-bastion-demo.pem

初回接続確認

# Amazon Linuxの場合
ssh -i ~/.ssh/kp-ssh-bastion-demo.pem ec2-user@<Elastic IP>

# 接続成功確認
whoami
hostname

手順4：Private側サーバー（app-lnx-01/02）の作成

目的

Private サブネットにアプリケーションサーバーを2台配置し、踏み台サーバー経由でのみアクセス可能にします。

1台目：app-lnx-01

  1. EC2コンソール → インスタンス → インスタンスを起動

  2. 設定値:

    • 名前: app-lnx-01
    • AMI: 踏み台と同じ（Amazon Linux 2023）
    • インスタンスタイプ: t3.micro
    • キーペア: 既存のキーペアを使用 → kp-ssh-bastion-demoを選択
    • サブネット: Private サブネット（10.0.2.0/24）
    • 自動割り当てパブリックIP: 無効
    • セキュリティグループ: target-sg

2台目：app-lnx-02

同様の設定で作成し、プライベートIPをメモしてください。

  • 例: 10.0.2.10 / 10.0.2.11

🔍 確認ポイント

  • Private サブネットに配置されていること
  • パブリックIPが割り当てられていないこと
  • target-sgが適用されていること

手順5：bastion経由のSSH接続設定

目的

踏み台サーバーを経由してPrivateサーバーに簡単にアクセスできる環境を構築します。

~/.ssh/config での接続設定簡略化

~/.ssh/config ファイルを作成・編集：

# 踏み台サーバー設定
Host bastion
    HostName <踏み台サーバーのElastic IP>
    User ec2-user
    IdentityFile ~/.ssh/kp-ssh-bastion-demo.pem

# アプリサーバー1号機
Host app-01
    HostName 10.0.2.10  # app-lnx-01のプライベートIP
    User ec2-user
    IdentityFile ~/.ssh/kp-ssh-bastion-demo.pem
    ProxyJump bastion

# アプリサーバー2号機
Host app-02
    HostName 10.0.2.11  # app-lnx-02のプライベートIP
    User ec2-user
    IdentityFile ~/.ssh/kp-ssh-bastion-demo.pem
    ProxyJump bastion

接続確認

# 踏み台サーバーへ直接接続
ssh bastion

# アプリサーバーへ多段接続（自動で踏み台経由）
ssh app-01
ssh app-02

手順6：NAT Gateway経由の外部通信確認

目的

Private サブネット内のサーバーがNAT Gateway経由でインターネットにアクセスできることを確認します。

接続確認手順

  1. アプリサーバーにSSH接続:

    ssh app-01

  2. OS更新の実行:

    # Amazon Linux
sudo dnf update -y

  3. 外向きIP確認:

    curl -s ifconfig.me

    表示されるIPがNAT GatewayのEIPと一致していることを確認

  4. DNS解決確認:

    nslookup google.com

🔍 確認ポイント

  • パッケージリポジトリへの接続が成功すれば、NAT経由の外部通信が機能
  • curl ifconfig.meで表示されるIPがNAT GatewayのEIPと一致
  • 通信が成功すれば、NAT Gateway、Privateルートテーブル、SGアウトバウンドが正常

動作確認チェックリスト

基本接続確認

  • 管理端末 → 踏み台サーバー（EIP）にSSH接続可能
  • 踏み台サーバー → app-lnx-01/02にSSH接続可能
  • ~/.ssh/configを使用した簡略接続が動作

セキュリティ確認

  • bastion-sg: 22番ポートの送信元が自分のIP/32のみ
  • target-sg: 22番ポートの送信元がbastion-sgのみ（CIDR開放なし）
  • Private サブネットのインスタンスにパブリックIPが割り当てられていない

ネットワーク機能確認

  • app-lnx-01/02でOS更新が成功（NAT Gateway経由）
  • curl ifconfig.meでNAT GatewayのEIPが表示される
  • DNS名前解決が正常に動作

クリーンアップ手順

リソース削除の順序

  1. EC2インスタンス終了:

    EC2コンソール → インスタンス → 3台選択 → インスタンスの状態 → 終了

    必要に応じて事前にスナップショット作成

  2. Elastic IP解放:

    EC2コンソール → Elastic IP → 関連付けの解除 → アドレスの解放

  3. VPC削除:

    VPCコンソール → VPC → vpc-ssh-bastion-demo → アクション → VPCを削除

    依存リソースの削除確認メッセージに従って対応

削除時の注意点

  • 削除前にデータバックアップを確認
  • Elastic IPの解放を忘れずに（課金継続の原因）
  • NAT Gatewayは自動で削除されるが、確認推奨

削除確認

全リソースが削除されたことを以下で確認：

  • EC2ダッシュボード: 実行中インスタンス0台
  • VPCダッシュボード: 対象VPC削除済み
  • 請求ダッシュボード: 該当リソースの課金停止
