概要
- pix2pix-tensorflowで地図タイルを扱うためのツールを公開しました → pix2pix for Map tiles
- 学習データとして，地図タイル，WMS等を指定できます．また複数のレイヤを学習データとして指定することができます．
- サンプルとして，二時期，計四種類のLandsat7号の画像と地理院標高PNGタイル画像を学習データとし，教師画像を植生図とした変換を行ってみました．
はじめに
pix2pixは，ご存じの通り画像から画像への変換を行うDeep Learningの1つです．一対の画像を準備することにより，画像間変換が可能となります．pix2pixのサンプルでも空中写真から地図への変換例ががありあす。

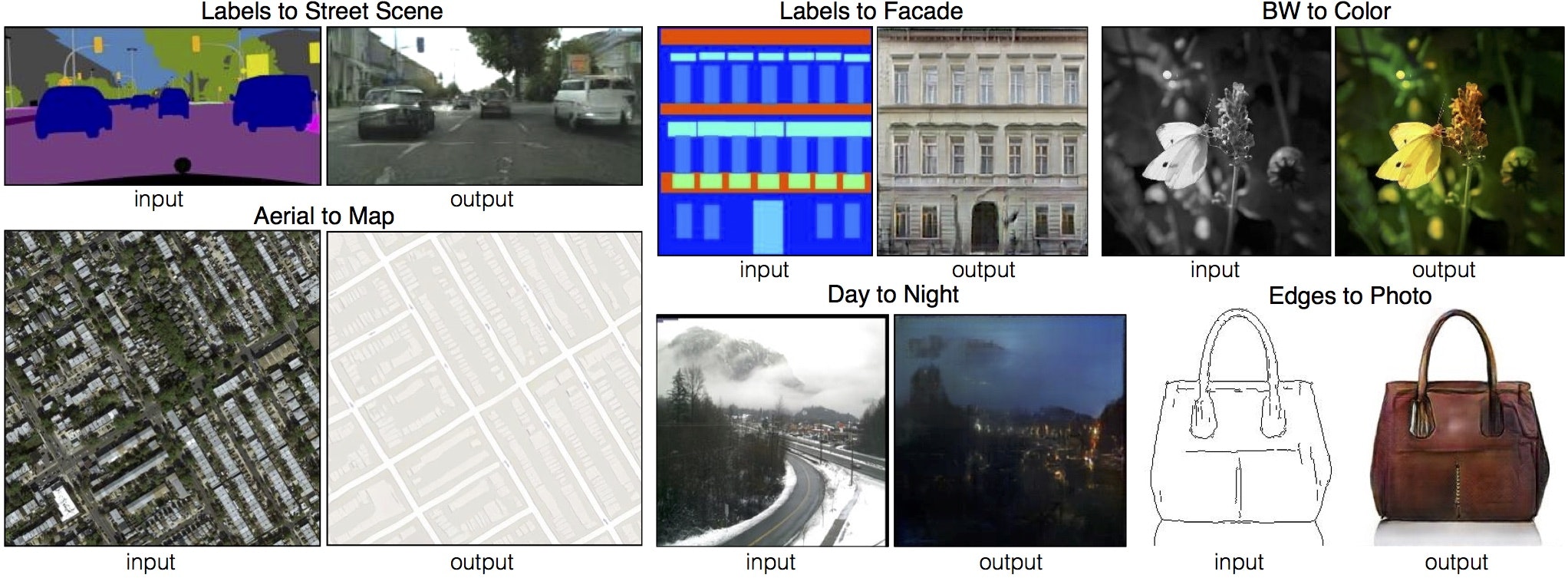

pix2pixでの画像変換例。左下が空中写真から地図への変換です。
この変換のための画像を準備するのが大変なのですが，地理空間情報では，地図タイルという形で256*256の画像が大量に整備されています．
そこで，地図タイル画像をpix2pixで簡単に扱えるようにするツールをつかって，衛星画像と標高データから，植生図への変換を試みました．
pix2pix for Map tiles
pix2pix for Map tilesは，pix2pix-tensorflowで地図タイルを扱うための各種ツールです．特徴としては，
- WEB上で公開されている地図タイルのアドレスと
{Z}/{X}/{Y}.extを指定することにより，学習用のデータを生成できる - 学習用データとして，複数のソースを指定することができる．
という点があります．現在公開しているツールは，
DataSetMake_tfwiter.py：地図タイルやWMSから学習のためのデータを生成するスクリプト．
pix2pix_multi.py：上記で作ったデータを持ちいて，学習を行うためのプログラム．
の2つです．
pix2pix for Map tilesをつかった画像変換例
使用した画像
pix2pix for Map tilesを使った変換を行ってみました．学習データとして使用したのは，
- Landsat7号PanSharpend画像 Path:107 Row:035 2000年5月16日撮影 産総研LandBrowser提供
- Landsat7号band62画像 Path:107 Row:035 2000年5月16日撮影 産総研LandBrowser提供
- Landsat7号PanSharpend画像 Path:107 Row:035 2000年12月26日撮影 産総研LandBrowser提供
- Landsat7号band62画像 Path:107 Row:035 2000年12月26日撮影 産総研LandBrowser提供
- 国土地理院標高PNGタイル
の五種類で，教師データは，
です．学習に用いた範囲は，地図タイルで「Z:12，X:3635～3648，Y:1600～1613」になります．LandBrowserではWMSで提供されたデータを，国土地理院標高PNGタイルでは地図タイルとして提供されるデータを使用しています．
以下に，学習に使用したデータのイメージを表示します．
Landsat7号PanSharpend画像 Path:107 Row:035 2000年5月16日撮影 [産総研LandBrowser提供](http://landbrowser.geogrid.org/landbrowser/index.html)

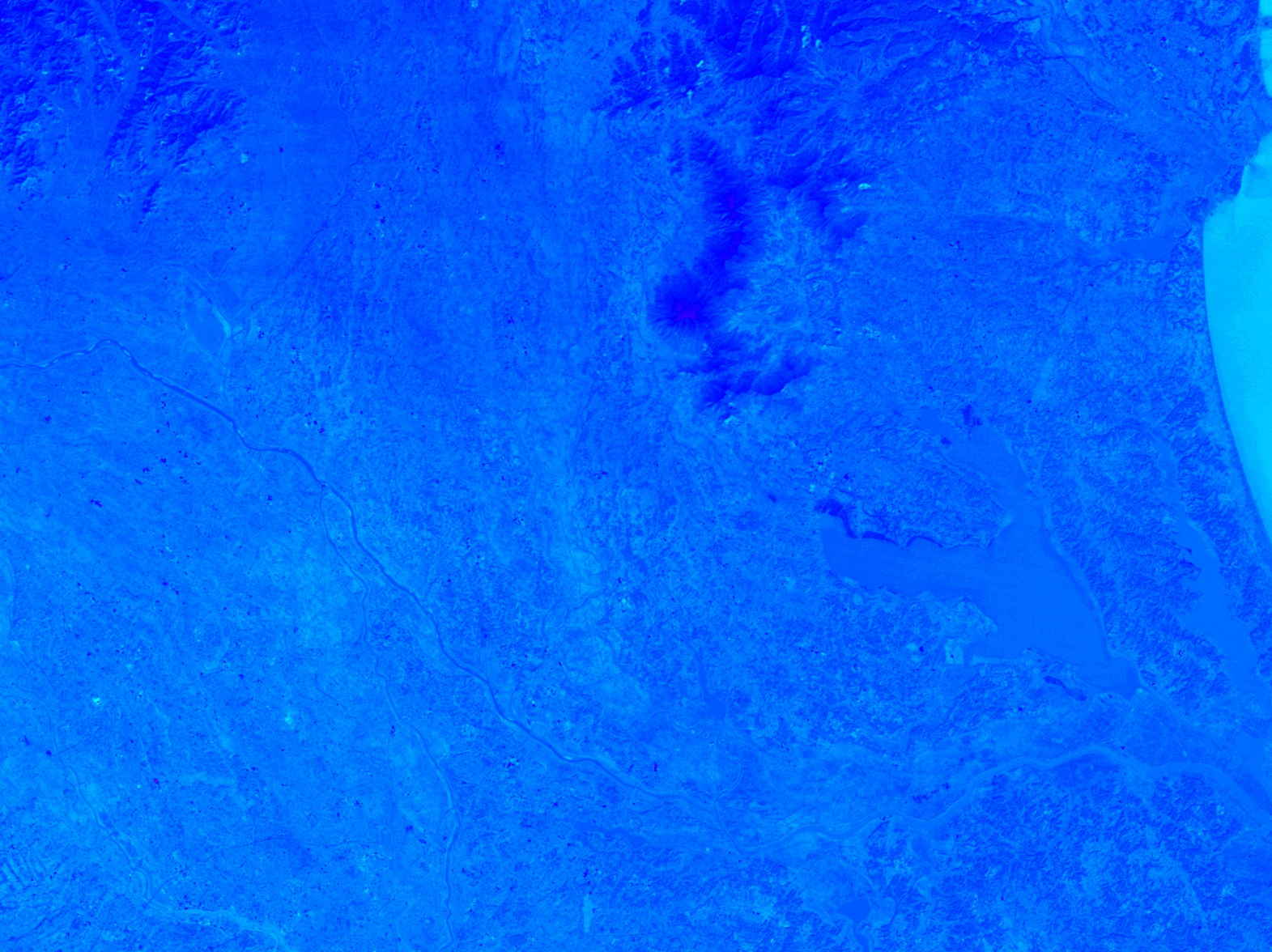

Landsat7号band62画像 Path:107 Row:035 2000年5月16日撮影 産総研LandBrowser提供
Landsat7号PanSharpend画像 Path:107 Row:035 2000年12月26日撮影 [産総研LandBrowser提供](http://landbrowser.geogrid.org/landbrowser/index.html)
Landsat7号band62画像 Path:107 Row:035 2000年12月26日撮影 [産総研LandBrowser提供](http://landbrowser.geogrid.org/landbrowser/index.html)
[国土地理院標高PNGタイル](https://maps.gsi.go.jp/development/demtile.html)
[環境省第六～七回植生図](http://gis.biodic.go.jp/webgis/sc-006.html) [エコリス地図タイル提供](http://map.ecoris.info/)
##学習用データの作成
学習用データの作成には，DataSetMake_tfwiter.pyを使用します．このスクリプトの実行には，学習対象となる地図タイルのアドレスを指定したJSON形式のファイルが必要になります．今回は，jsonLan2Vege.txtとして以下の内容で作成しました．
{
"targetURL": {
"url": "http://map.ecoris.info/tiles/vege67/",
"type": "tile",
"format": "{z}/{x}/{y}.png"
},
"inputURL": [
{
"url": "http://ows8.geogrid.org/land7uswms/LE71070352000137HAJ00?LAYERS=default&TRANSPARENT=TRUE&",
"type": "wms",
"format": "SERVICE=WMS&VERSION=1.1.1&REQUEST=GetMap&FORMAT=image/png&BBOX={miny},{minx},{maxy},{maxx}&SRS=EPSG:4612&width={output_height}&height={output_height}&ua=landbrowser"
},
{
"url": "http://ows8.geogrid.org/land7uswms/LE71070352000137HAJ00?LAYERS=BAND62COLOR&TRANSPARENT=TRUE&",
"type": "wms",
"format": "SERVICE=WMS&VERSION=1.1.1&REQUEST=GetMap&FORMAT=image/png&BBOX={miny},{minx},{maxy},{maxx}&SRS=EPSG:4612&width={output_height}&height={output_height}&ua=landbrowser"
},
{
"url": "http://ows8.geogrid.org/land7uswms/LE71070352000361EDC00?LAYERS=default&TRANSPARENT=TRUE&",
"type": "wms",
"format": "SERVICE=WMS&VERSION=1.1.1&REQUEST=GetMap&FORMAT=image/png&BBOX={miny},{minx},{maxy},{maxx}&SRS=EPSG:4612&width={output_height}&height={output_height}&ua=landbrowser"
},
{
"url": "http://ows8.geogrid.org/land7uswms/LE71070352000361EDC00?LAYERS=BAND62COLOR&TRANSPARENT=TRUE&",
"type": "wms",
"format": "SERVICE=WMS&VERSION=1.1.1&REQUEST=GetMap&FORMAT=image/png&BBOX={miny},{minx},{maxy},{maxx}&SRS=EPSG:4612&width={output_height}&height={output_height}&ua=landbrowser"
},
{
"url": "http://cyberjapandata.gsi.go.jp/xyz/dem_png/",
"type": "tile",
"format": "{z}/{x}/{y}.png"
}
]
}
データの作成は，以下のコマンドで実行します．
python DataSetMake_tfwiter.py 3635 3648 1600 1613 12 --outputPath train --inputJson jsonVege.txt
なお，データ作成中に学習データと教師データのチャンネル数が表示されます．このチャンネル数は，以降の学習の実行，学習結果の確認で使用するので，メモしてください．
作成が成功すると，trainディレクトリ内に，1.tfrecords，2.tfrecords，・・・・という形で学習用データが生成されます．また，実行したフォルダには，input_image0.png，input_image1.png，input_image2.png，input_image3.png，input_image4.pngという形で学習用データを結合した画像が，target_image.pngとして教師データを結合した画像が出力されます．
##学習の実行
学習の実行は，pix2pix_multi.pyで--mode trainを指定して行います．今回は
python pix2pix_multi.py --mode train --max_epochs 200 --input_dir train --input_ch 20 --target_ch 4 --output_dir classify --GPUdevice 0
として行いました．ここで，学習データは--input_dir trainで指定し，学習結果は--output_dir classifyに出力されます．また--max_epochs 200で学習回数を，--GPUdevice 0で学習に使用するGPUを指定します．学習データと教師データのチャンネル数は，それぞれ--input_ch 20 --target_ch 4として指定します．
##学習結果の確認
学習結果の確認は，pix2pix_multi.pyで--mode testを指定して行います．今回は
python pix2pix_multi.py --mode test --output_dir output --input_dir train --checkpoint classify --input_ch 20 --target_ch 4
として実行しました．ここで，--input_dir trainは確認に使用するデータを，--input_ch 20 --target_ch 4は学習データと教師データのチャンネル数を指定します．--checkpoint classifyでは，学習したモデルを格納したディレクトリを指定し，比較結果は--output_dir outputに出力されます．結果は以下のような形で出力されます．
今回の試験結果は， https://naro-41605.github.io/pix2pix_map_tiles/lad2veg/output/index.html で確認できます．
おわりに
今回使用したスクリプトでは，複数のタイル画像を指定してpix2pixで学習させることができます．地図タイル形式で公開されているデータであれば，様々な用途で利用できると思うので，是非活用してもらえればと思います．
また，今後，以下のような点が改善できればいいなーと，思います．
- 出力のデータ形式がRGBになっているが，例えば主題図であればRGBではなく，カテゴリー値（8bitデータとか）として分類を行うようにする．
- 学習済みのモデルを，他の地域で実行させる機能
- たとえば，QGISで表示させた 範囲のデータを分類するとか
- 学習データとして，ベクタタイルに対応できるといいなー，とか．
おまけ・環境構築について
動作確認環境
本作業は、以下の環境において行いました。
| 分類 | バージョン |
|---|---|
| OS | Ubuntu 14.04 LTR 64bit |
| フレームワーク等 | Python 2.7.6 |
| tensorflow 1.0.0 | |
| CUDA 8.0 （GPU環境のみ） | |
| CuDNN V5 （GPU環境のみ） |
インストール方法
- 実行に必要な各パッケージをインストールします。
sudo apt-get update
sudo apt-get install python-pip python-dev libfreetype6-dev pkg-config liblapack-dev gfortran libtiff5-dev libjpeg8-dev zlib1g-dev liblcms2-dev libwebp-dev tcl8.6-dev tk8.6-dev python-tk python-scipy
sudo pip install \
appdirs==1.4.0 \
funcsigs==1.0.2 \
google-api-python-client==1.6.2 \
google-auth==0.7.0 \
google-auth-httplib2==0.0.2 \
google-cloud-core==0.22.1 \
google-cloud-storage==0.22.0 \
googleapis-common-protos==1.5.2 \
httplib2==0.10.3 \
mock==2.0.0 \
numpy==1.12.0 \
oauth2client==4.0.0 \
packaging==16.8 \
pbr==1.10.0 \
protobuf==3.2.0 \
pyasn1==0.2.2 \
pyasn1-modules==0.0.8 \
pyparsing==2.1.10 \
rsa==3.4.2 \
six==1.10.0 \
uritemplate==3.0.0 \
requests\
cython\
pandas\
scikit-image\
pillow
２. Tensorflowをインストールします。
- CPUのみを使用する場合
sudo pip install --upgrade https://storage.googleapis.com/tensorflow/linux/cpu/tensorflow-1.0.0-cp27-none-linux_x86_64.whl
- GPUも使用する場合
sudo pip install --upgrade https://storage.googleapis.com/tensorflow/linux/gpu/tensorflow_gpu-1.0.0-cp27-none-linux_x86_64.whl
３. 任意の場所にDataSetMake_tfwiter.pyおよびpix2pix_multi.pyを配置する。
以上で、インストールは完了です。
実行方法
地図タイル取得先URLの設定方法
まず、地図タイルを取得するURL指定するファイルをJSON形式で作成します。作成するJSON形式ファイルの内容は以下の通りです。
{
"targetURL": 教師データとなる地図タイルの取得先
,
"inputURL": [
入力データとなる地図タイルの取得先１
,
入力データとなる地図タイルの取得先２
]
}
| 変数 | 説明 |
|---|---|
| "targetURL" | 教師データとなるタイルの取得先URL |
| "inputURL" | 入力する地図タイルの取得先URL。[]の中に取得先をカンマ(,)区切りで複数指定することができます。 |
教師データと入力データそれぞれの地図タイル取得先を設定します。地図タイル取得先の設定については以下を参照してください。
{
"url": 地図タイル取得先のベースURL ,
"type": 取得する地図タイルの種類 ,
"format": 取得する地図タイルの形式
}
| 変数 | 説明 |
|---|---|
| "url" | 地図タイルの取得先のベースURL |
| "type" | 取得する地図タイルの種類。地図タイル形式やWMTSは"tile"、WMSは"wms"になります。 |
| "format" | 拡張子やタイル座標、WMTS やWMSのパラメータなどの設定。詳細については下記の各タイル取得設定例を参照してください。 |
タイル地図形式の地図タイル取得先設定例(国土地理院 全国最新写真（シームレス）)
{
"url": "http://cyberjapandata.gsi.go.jp/xyz/seamlessphoto/",
"type": "tile",
"format": "{z}/{x}/{y}.jpg"
}
- タイル地図形式の"format"では主としてタイル座標と拡張子やWMTSのパラメータ等を設定します。取得先の形式に従って設定してください。
- タイル座標については以下のように記述してください。
- {z} : ズームレベル、{x} : タイルのX座標、{y} : タイルのY座標
WMS形式の地図タイル取得先設定例(地震ハザードステーション 地すべり地形分布図WMSサービス)
{
"url": "http://www.j-shis.bosai.go.jp/map/wms/landslide?",
"type": "wms",
"format": "SERVICE=WMS&VERSION=1.3.0&REQUEST=GetMap&BBOX={minx},{miny},{maxx},{maxy}&CRS=EPSG:4612&WIDTH={output_width}&HEIGHT={output_height}&LAYERS=L-V3-S300&FORMAT=image/png&TRANSPARENT=FALSE"
}
- WMS形式の"format"ではWMSのパラメータ設定を行ないます。取得先の形式に従って設定してください。
- WMSのパラメータの中で取得範囲指定を行なうBBOX、取得する画像のサイズを指定するWIDTH、HEIGHTについては以下のように記述してください。
BBOX={minx},{miny},{maxx},{maxy}
WIDTH={output_width}
HEIGHT={output_height}
学習用データセットの作成
学習用データセットに使用するDataSetMake_tfwiter.pyの実行形式およびパラメータは以下の通りです。
python DataSetMake_tfwiter.py "images_x_start" "images_x_end" "images_y_start" "images_y_end" "zoom_level"
--inputJson "INPUTJSON"
--outputPath "OUTPUTPATH"
| 引数 | 説明 |
|---|---|
| "images_x_start" | 指定する範囲の始点となるタイルのx方向の位置 |
| "images_x_end" | 指定する範囲の始点となるタイルのx方向の位置 |
| "images_y_start" | 指定する範囲の始点となるタイルのy方向の位置 |
| "images_y_end" | 指定する範囲の終点となるタイルのy方向の位置 |
| --inputJson "INPUTJSON" | 地図タイル取得先URLを設定したjson形式のファイルを指定します。デフォルトは"./jsonSample.txt" |
| --outputPath "OUTPUTPATH" | データセットの出力先ディレクトリの指定。ディレクトリがない場合は自動生成します。デフォルトは"Data" |
- 実行中はタイルの取得先URLと入力データのチャンネル数（input channel）、教師データのチャンネル数（target channel）等が表示されます。各チャンネル数は
pix2pix_multi.py実行時に入力するので確認するようにしてください。 - 実行後、--outputPathで指定したディレクトリ内に{通し番号}.tfrecordsが取得したタイルの枚数分生成されます。また、プログラムを実行したディレクトリ内に取得したタイルを繋げた、input_image{通し番号}.png、target_image{通し番号}.pngが生成されます。
学習用の実行
学習の実行に使用するpix2pix_multi.pyの実行形式および主なパラメータは以下の通りです。
pix2pix_multi.py --input_dir "INPUT_DIR"
--mode {train,test,export}
--output_dir "OUTPUT_DIR"
--checkpoint "CHECKPOINT"
--max_steps "MAX_STEPS"
--max_epochs "MAX_EPOCHS"
--progress_freq "PROGRESS_FREQ"
--save_freq "SAVE_FREQ"
--ngf "NGF"
--input_ch "INPUT_CH"
--target_ch "TARGET_CH"
--GPUdevice "GPUDEVICE"
| 変数 | 説明 |
|---|---|
| --input_dir | 学習用データセットがあるディレクトリ。 |
| --mode | プログラムの実行モード。学習をする際には、"train"を指定。 |
| --output_dir | モデルの出力先ディレクトリ |
| --checkpoint | 読み込む学習済みモデルがあるディレクトリ。指定しない場合、新規で学習を行なう。 |
| --max_epochs | 学習回数 |
| --progress_freq | 学習時に学習状況を表示するステップ数。デフォルトは50 |
| --save_freq | モデルを保存するステップ数。デフォルトは100。 |
| --ngf | 生成器の第一層のフィルター数。デフォルトは64。 |
| --ndf | 判別器の第一層のフィルター数。デフォルトは64。 |
| --input_ch | 入力データのチャンネル数。デフォルトは4。 |
| --target_ch | 教師データのチャンネル数。デフォルトは4。 |
| --GPUdevice | 実行するGPUの番号を指定します。デフォルトは0。複数のGPUがあるマシンを使用する場合に任意のGPUを指定して実行します。GPUがない場合はCPUを使用して実行されます。 |
- 実行中に
--save_freqで指定したステップごとに指定した保存先に学習モデルmodel-{ステップ数}.data -00000-of-00001、model-{ステップ数}.index、model-{ステップ数}.metaが出力されます。
参考
この学習プログラムは、pix2pix-tensorflowを基に作成しています。学習プログラムの詳細については基となったプログラムの配布ページを参照してください。
また、今回のサンプルはlad2vegにアップロードしてあります。
