3点の回転方向を調べる

Last updated at Posted at 2019-05-31

3点 $A,B,C$ が $A → B → C$ の順に動くときの回転方向を調べる。

調べ方

点Aを基点にして、線分ABと線分ACの傾きを比較する。

  • 線分 AB の傾きは $\dfrac{dy1}{dx1}$
  • 線分 AC の傾きは $\dfrac{dy2}{dx2}$

線分 AB の傾きのほうが小さいとき、すなわち、
$\dfrac{dy1}{dx1} < \dfrac{dy2}{dx2}$ のとき 左回り。

線分 AB の傾きのほうが大きいとき、すなわち、
$\dfrac{dy1}{dx1} > \dfrac{dy2}{dx2}$ のとき 右回りとなる。

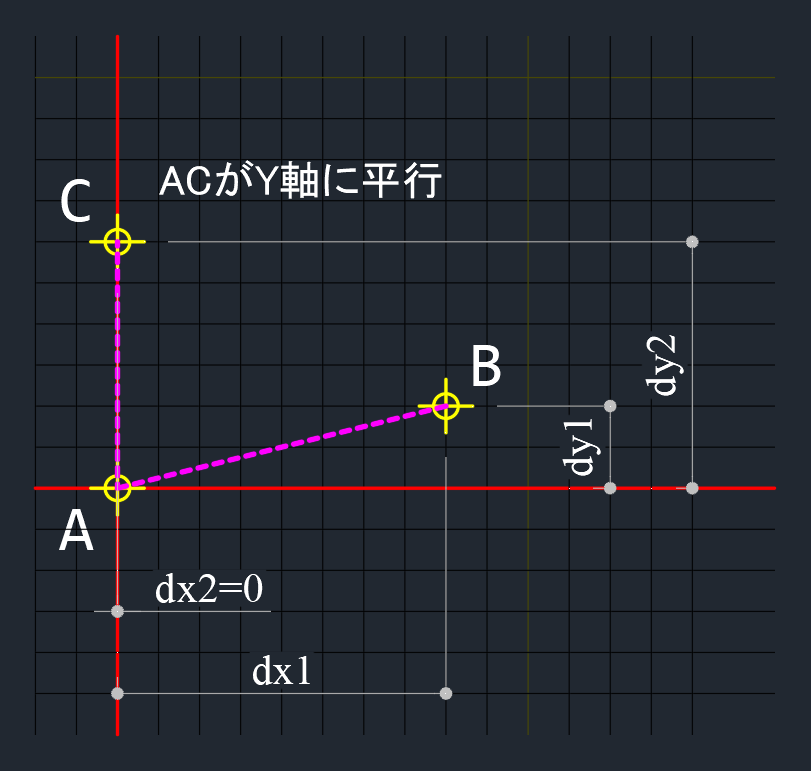

但し、線分AB又はACがY軸に平行な場合、$dx=0$となり、傾きを定義することができないので比べることができない。


これを避けるために、各傾きに $(dx1 \times dx2)$ を掛けた数値を使って比較する。

  • 線分 AB の傾き $\dfrac{dy1}{dx1} \times (dx1 \times dx2) = dx2 \times dy1$
  • 線分 AC の傾き $\dfrac{dy2}{dx2} \times (dx1 \times dx2) = dx1 \times dy2$

$dx2 \times dy1 < dx1 \times dy2$ ・・・ 左回り(反時計回り)
$dx2 \times dy1 > dx1 \times dy2$ ・・・ 右回り(時計回り)

となる。また、

$dx2 \times dy1 = dx1 \times dy2$ の場合は、

3点は同一直線上の点である。
(3点が同一直線上の点か調べる)

計算例

  1. $A=(2,3), B=(8,5), C=(5,9)$ のとき

$dx2 \times dy1 = 3 \times 2 = 6$
$dx1 \times dy2 = 6 \times 6 = 36$
$dx2 \times dy1 < dx1 \times dy2$ なので左回り(反時計回り)

プログラム

3点が時計回りに配置されているかどうか調べる
( AutoLISP )

(defun point:IsClockwise (a b c)
    (<
        (* (- (car  b) (car  a)) (- (cadr c) (cadr a)))
        (* (- (cadr b) (cadr a)) (- (car  c) (car  a)))
    )
)
;; < Example >
(point:IsClockwise '(2 3) '(8 5) '(5 9))
;; -> nil
(point:IsClockwise '(2 3) '(5 9) '(8 5))
;; -> T

応用

2本の線分の交差判定
