Transit Gatewayを導入するときに気をつけたいポイント4選

0.はじめに

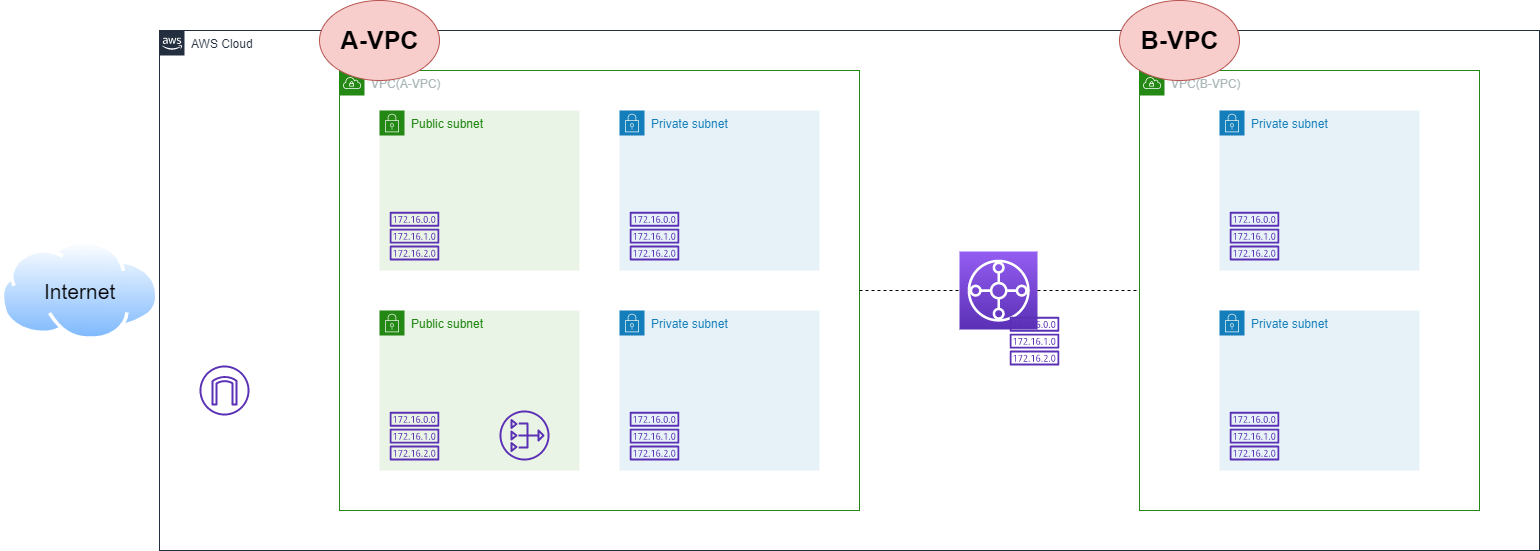

以下のような構成でVPC-AとVPC-Bを接続するためにTransit Gatewayを導入することを検討していました。検討時に気をつけたことやはまったことを共有します。

1.Transit Gatewayのデフォルトのルートテーブルを使うかどうか

Transit Gatewayにはデフォルトのルートテーブルが備わっています。これを用いることでTransit Gatewayにアタッチ/アソシエート/プロパゲートした任意のVPCの組み合わせで通信できます。一方、デフォルトのルートテーブルを使わない場合は、通信させたいVPCの組み合わせをTransit Gatewayのルートテーブルに設定していくことになります。

Transit Gatewayを経由するVPC間の通信が、1対1で決まることが多いのであれば独自のルートテーブルを使う、逆に複数のVPCと通信したい場合はデフォルトのルートテーブルを用いるのが良いのではないでしょうか。設定が煩雑になって運用がしにくくなるためです。デフォルトのルートテーブルを使った場合でも、各セキュリティグループやACLでIngressの通信を制御することもできます。

2.インターネット接続を集約するかどうか

インターネットへのEgressの口を各VPCごとに持つのか、あるVPCのpublicサブネットに集約するのかどうか、というのは一つの検討ポイントだと思います。集約する場合の検討ポイントとして、Transit GatewayやNAT Gateway、Internet Gatewayの可用性を考えておく必要があります。
Transit Gatewayの制限事項としては以下のような項目があります。帯域に関してはVPC間を接続する場合は最大でバースト 50 Gbps出るので、Transit Gateway自体の帯域が不足することはまずないでしょう。帯域に関してはInternet Gatewayは無制限、NAT Gatewayも 5 Gbpsの帯域をサポートして 45 Gbps まで自動的に拡張するので、集約したとしても問題ないと考えられます。

Transit Gatewayのパフォーマンスと制限

制限	デフォルト
AWS Transit Gateway アタッチメントの数	5000
VPN 接続ごとの最大帯域幅*	1.25 Gbps
VPC、Direct Connect Gateway、またはピア Transit Gateway 接続あたりの最大帯域幅 (バースト)	50 Gbps
アカウントあたりの AWS Transit Gateway の数	5
VPC あたりの AWS Transit Gateway アタッチメントの数	5
ルートの数	10000
AWS Transit Gateway あたりの Direct Connect Gateway の数	20

https://aws.amazon.com/jp/transit-gateway/faqs/
https://aws.amazon.com/jp/vpc/faqs/
https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/vpc-nat-gateway.html

3.インターネット接続を集約するときのルートテーブルの設定

インターネットに接続しない、純粋にVPC間をTransit Gatewayで接続する場合は Transit GatewayでVPC間通信する構成をTerraformで作成してみた で説明されている手順でできます。

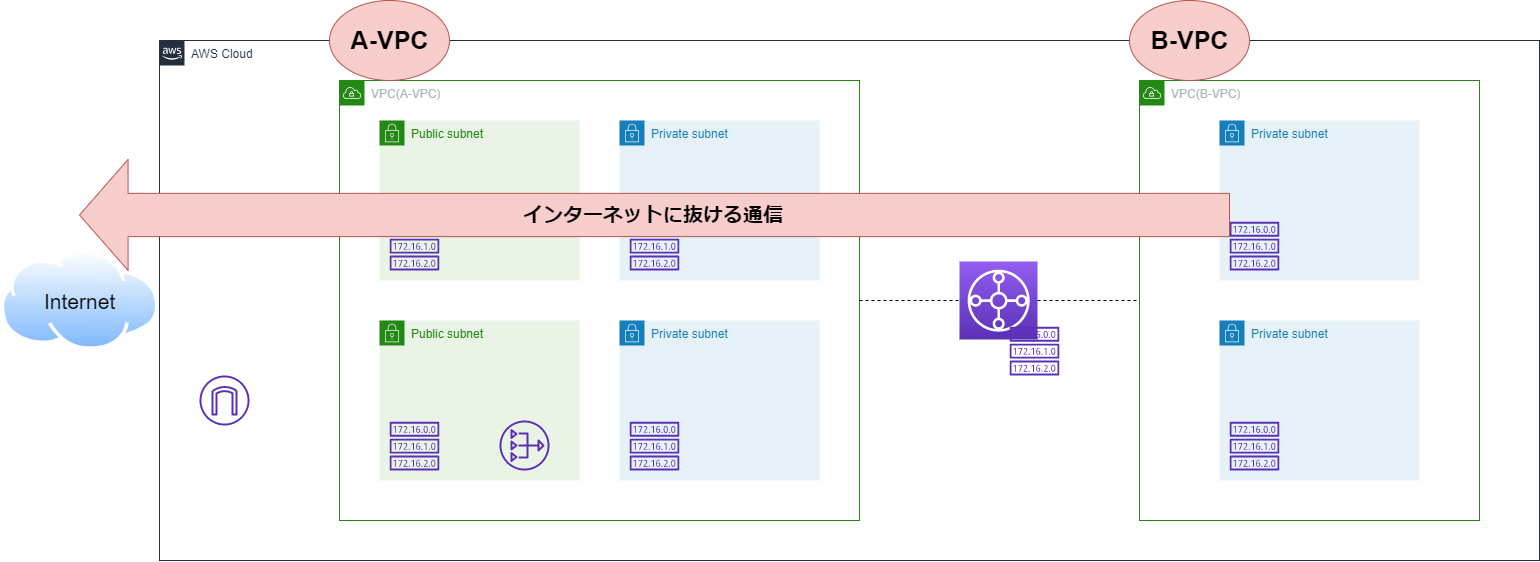

ここで、例えばB-VPCからインターネットに抜ける通信を考えてみます。以下のようなイメージです。

Transit Gateway越しにインターネットに抜ける場合ポイントは以下です。

1. publicサブネットを持たないVPC(本説明の場合はB-VPC)にあるサブネットのデフォルトゲートウェイはTransit Gateway
2. publicサブネットを持つVPC(本説明の場合はA-VPC)の publicサブネット のルートテーブルに、B-VPCのCIDRに含まれる宛先IPアドレスの通信の経路を Transit Gateway宛 に設定する
3. Transit Gatewayのデフォルトのルートテーブルにstaticな経路としてデフォルトルートをpublicサブネットを持つVPC(本説明の場合はA-VPC)宛に設定する

ということです。私がはまったポイントとして、A-VPC側のpublicのルートテーブルにはA-VPCの(Transit Gatewayとアタッチ/アソシエート/プロパゲートしている)private側へのルートを設定していたため通信できず、はまりました。

4.同じアベイラビリティゾーンを使って通信する

仕様的な話なので知っておけばOKです。が見落としそうなポイントでもありそうです。可用性や拡張性設計の際に注意しましょうということなのですが、同一のAZをENIを経由して通信します。BlackBeltの資料や以下のClassmethodさんの記事にもあります。

• AWS Transit Gateway外接集約構成のルーティングはAZを意識する

x.落ち葉拾い

Terraformを使った場合、デフォルトのTransit Gatewayのルートテーブルは自動で作成されるため、staticなルートを追加したい場合、手動で追加しないといけませんでした。以下のような tf ファイルでリソースを生成したときに生成されるデフォルトのルートテーブルのIDを取得できるとよいのですが、取得方法わからずです。data で作成したリソースを元に追加するのが良いのかも知れません。

resource aws_ec2_transit_gateway test {
  vpn_ecmp_support                = "disable"
  default_route_table_association = "enable"
  default_route_table_propagation = "enable"
  auto_accept_shared_attachments  = "disable"
  tags = {
    Name = "test_transit_gateway"
  }
}

Terraformで検証環境を構築したときのtfファイルたちは こちら に置いておきました。

参考

全般的に以下の資料が参考になります。Transit Gatewayを導入する際はぜひ読んでおく資料かと思います。

• 20191113 AWS Black Belt Online Seminar AWS Transit Gateway
