ASUSルータとOpenVPNでSite-to-Site VPNを構築

Google Cloudに作成した仮想マシン(VM)とASUSのWi-FiルータをOpenVPNで拠点間VPN(Site-to-Site VPN)を構築しました.拠点間はL3(IPレイヤー)で接続されています.

バージョン・環境

OpenVPNサーバは,構築済みである前提とします.OpenVPNクライアントであるルータは,購入済みであるとします.

  • OpenVPNサーバ
    • Google Compute Engine上の仮想マシン
    • OS: Ubuntu 18.04
    • マシンイメージ: ubuntu-1804-bionic-v20190628
    • マシンタイプ: f1-micro(vCPU x1,メモリ 0.6 GB)
    • OpenVPNバージョン: v2.4.4
      • x86_64-pc-linux-gnu
      • OpenSSL 1.1.1
    • OpenVPNポート: 1194/udp
    • easy-rsaバージョン: v?
  • OpenVPNクライアント
    • 型番: ASUS RT-AX3000
    • ファームバージョン: 3.0.0.4_386_42095

ネットワーク構成

拠点間のネットワークをL3(IPレイヤ)で接続します.

  • OpenVPNサーバのグローバルIP: 163.215.100.100
  • 拠点Aネットワーク
    • プライベートネットワーク: 192.168.201.0/24
    • ゲートウェイ: 192.168.201.1
  • トンネルネットワーク
    • プライベートネットワーク: 192.168.200.0/24
    • ゲートウェイ: 192.168.200.1
  • 拠点Bネットワーク
    • プライベートネットワーク: 10.138.0.0/20
    • ゲートウェイ: 10.138.0.1


設定ファイル

今回は /etc/openvpn の下に easy-rsa/ を配置しています.

OpenVPNサーバのディレクトリ構成 /etc/openvpn

.
├── client
│   └── site-a
├── crl.pem
├── dh.pem
├── easy-rsa
│   ├── build-ca -> /usr/share/easy-rsa/build-ca
│   ├── build-dh -> /usr/share/easy-rsa/build-dh
│   ├── build-inter -> /usr/share/easy-rsa/build-inter
│   ├── build-key -> /usr/share/easy-rsa/build-key
│   ├── build-key-pass -> /usr/share/easy-rsa/build-key-pass
│   ├── build-key-pkcs12 -> /usr/share/easy-rsa/build-key-pkcs12
│   ├── build-key-server -> /usr/share/easy-rsa/build-key-server
│   ├── build-req -> /usr/share/easy-rsa/build-req
│   ├── build-req-pass -> /usr/share/easy-rsa/build-req-pass
│   ├── clean-all -> /usr/share/easy-rsa/clean-all
│   ├── inherit-inter -> /usr/share/easy-rsa/inherit-inter
│   ├── keys
│   │   ├── 01.pem
│   │   ├── 02.pem
│   │   ├── ca.crt
│   │   ├── ca.key
│   │   ├── dh2048.pem
│   │   ├── site-a.crt
│   │   ├── site-a.csr
│   │   ├── site-a.key
│   │   ├── index.txt
│   │   ├── index.txt.attr
│   │   ├── serial
│   │   ├── server.crt
│   │   ├── server.csr
│   │   └── server.key
│   ├── list-crl -> /usr/share/easy-rsa/list-crl
│   ├── openssl-0.9.6.cnf
│   ├── openssl-0.9.8.cnf
│   ├── openssl-1.0.0.cnf
│   ├── pkitool -> /usr/share/easy-rsa/pkitool
│   ├── revoke-full -> /usr/share/easy-rsa/revoke-full
│   ├── revoke-test.pem
│   ├── sign-req -> /usr/share/easy-rsa/sign-req
│   ├── vars
│   └── whichopensslcnf -> /usr/share/easy-rsa/whichopensslcnf
├── ipp.txt
├── server.conf
└── update-resolv-conf

3 directories, 44 files

OpenVPNサーバのサーバ向け設定 server.conf

/etc/openvpn/server.conf
# ポート番号
port   1194

# トンネリングに使うプロトコル
proto  udp

# 接続方式(トンネリング)
dev    tun

# 鍵と証明書
ca          easy-rsa/keys/ca.crt
cert        easy-rsa/keys/server.crt
key         easy-rsa/keys/server.key
dh          dh.pem
crl-verify  crl.pem

# クライアントのIP固定ファイル
ifconfig-pool-persist ipp.txt

# トンネリングネットワーク
server 192.168.200.0 255.255.255.0

# ルーティング設定
route 192.168.201.0 255.255.255.0

# クライアントへの設定
push "redirect-gateway def1 bypass-dhcp"
push "route 10.138.0.0 255.255.240.0"
push "dhcp-option DNS 1.1.1.1"

client-config-dir client

keepalive 10 120

# LZO圧縮を有効に
comp-lzo

# OpenVPNの実行ユーザWIP
user  nobody
group nogroup

# 切断後の動作
persist-key
persist-tun

# ログの書き込み先
status      /var/log/openvpn-status.log
log         /var/log/openvpn.log
log-append  /var/log/openvpn.log

# ログレベル
verb 3

OpenVPNサーバのクライアント向け設定 client/site-a

/etc/openvpn/client/site-a
; クライアントのIP固定
ifconfig-push 192.168.200.5 192.168.200.6

; ルーティング設定
iroute 192.168.201.0 255.255.255.0

手順

以降では,構築済みのOpenVPNサーバへASUSのWi-Fiルータから接続する手順を説明します.

(1) クライアント用OpenVPN設定ファイル site-a.ovpn の作成

OpenVPNクライアント用の設定ファイル site-a.ovpn を作成します.設定項目の証明書と鍵は,それぞれ対応する以下のファイルの内容を貼り付けます.

  • 認証局証明書
    • 対応するファイル名: easy-rsa/keys/ca.crt
    • ファイルの内容が -----BEGIN CERTIFICATE----- から始まる.
  • クライアント証明書
    • 対応するファイル名: easy-rsa/keys/site-a.crt
    • ファイルの内容が -----BEGIN CERTIFICATE----- から始まる.
  • クライアント秘密鍵
    • 対応するファイル名: easy-rsa/keys/site-a.key
    • ファイルの内容が -----BEGIN RSA PRIVATE KEY----- から始まる.
site-a.ovpn
# クライアントモード
client

# 接続方式(トンネリング)
dev tun

# トンネリングに使うプロトコル
proto udp

# OpenVPNサーバのグローバルIPアドレス
remote 163.215.100.100 1194

# 名前解決の再試行
resolv-retry infinite

# ポート番号をバインド無し
nobind

# 切断後の動作
persist-key
persist-tun

# 認証局証明書
<ca>
-----BEGIN CERTIFICATE-----
xxx
-----END CERTIFICATE-----
</ca>

# クライアント証明書
<cert>
-----BEGIN CERTIFICATE-----
xxx
-----END CERTIFICATE-----
</cert>

# クライアント秘密鍵
<key>
-----BEGIN RSA PRIVATE KEY-----
xxx
-----END RSA PRIVATE KEY-----
</key>

# LZO圧縮を有効に
comp-lzo

# ログレベル
verb 3

(2) ASUSルータにOpenVPNクライアントの設定

ASUSルータのWeb管理画面にログインします.メニューから次のボタンを選んでOpenVPNの設定を開きます.

詳細設定 → VPN → VPNクライアント → プロファイルを追加 → OpenVPN

(1)で作成した site-a.ovpn をアップロードします.

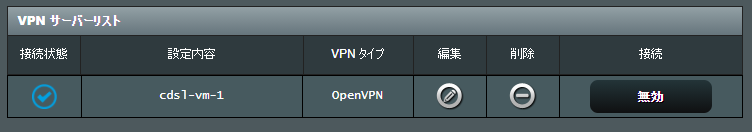

OKを選びます.OpenVPNサーバとの接続が確立できると,VPNサーバーリストの接続状態にチェックマークが表示されます.


(3) 接続のテスト

拠点A, 拠点Bのそれぞれから対向の拠点へpingを送って,返答があるかを確かめます.

拠点B→拠点A
koyama@openvpn-server:~$ ping 192.168.201.11
PING 192.168.201.11 (192.168.201.11) 56(84) bytes of data.
64 bytes from 192.168.201.11: icmp_seq=1 ttl=63 time=93.9 ms
64 bytes from 192.168.201.11: icmp_seq=2 ttl=63 time=93.8 ms
64 bytes from 192.168.201.11: icmp_seq=3 ttl=63 time=93.8 ms
^C
--- 192.168.201.11 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2002ms
rtt min/avg/max/mdev = 93.836/93.880/93.919/0.355 ms
拠点A→拠点B
admin@RT-AX3000-6338:/tmp/home/root# ping 10.138.0.3
PING 10.138.0.3 (10.138.0.3): 56 data bytes
64 bytes from 10.138.0.3: seq=0 ttl=64 time=93.611 ms
64 bytes from 10.138.0.3: seq=1 ttl=64 time=93.388 ms
64 bytes from 10.138.0.3: seq=2 ttl=64 time=93.604 ms
^C
--- 10.138.0.3 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 93.388/93.534/93.611 ms

これで拠点Aと拠点BがSite-to-Site VPNで接続されました.

付録

ルーティングテーブルを載せておきます

拠点B
koyama@openvpn-server:/etc/openvpn$ ip route
default via 10.138.0.1 dev ens4 proto dhcp src 10.138.0.3 metric 100
10.138.0.1 dev ens4 proto dhcp scope link src 10.138.0.3 metric 100
192.168.200.0/24 via 192.168.200.2 dev tun0
192.168.200.2 dev tun0 proto kernel scope link src 192.168.200.1
192.168.201.0/24 via 192.168.200.2 dev tun0
拠点A
admin@RT-AX3000-6338:/tmp/home/root# ip route
0.0.0.0/1 via 192.168.200.9 dev tun15
default via 10.203.63.1 dev eth4
10.138.0.0/24 via 192.168.200.9 dev tun15
10.192.31.10 via 10.203.63.1 dev eth4  metric 1
10.203.63.0/24 dev eth4  proto kernel  scope link  src 10.203.63.57
10.203.63.1 dev eth4  proto kernel  scope link
163.215.100.100 via 10.203.63.1 dev eth4
127.0.0.0/8 dev lo  scope link
128.0.0.0/1 via 192.168.200.9 dev tun15
192.168.200.1 via 192.168.200.9 dev tun15
192.168.200.9 dev tun15  proto kernel  scope link  src 192.168.200.10
192.168.201.0/24 dev br0  proto kernel  scope link  src 192.168.201.1
192.168.201.0/24 via 192.168.201.1 dev br0  scope link  metric 1

10.203.63.1 が拠点AのWAN側のゲートウェイです.
