グラフDBでネットワーク構成図をレイヤごとに可視化できるか試してみた

Last updated at Posted at 2025-12-17

はじめに

ネットワーク構成図は、目的によって見せたい情報が大きく変わります。
物理構成を説明したいときもあれば、IPの経路だけを整理したいとき、アプリケーション間の通信関係だけを示したいときもあります。

そのため、それぞれで別々の構成図を描くことが負担になります。
そこで「データは一か所に集約し、見せ方だけを切り替える」ことを考えました。

この考えを試す手段として、グラフDB使ってネットワーク構成を表現できないかグラフDBの使い方を勉強しつつ試してみました。

やりたいこと

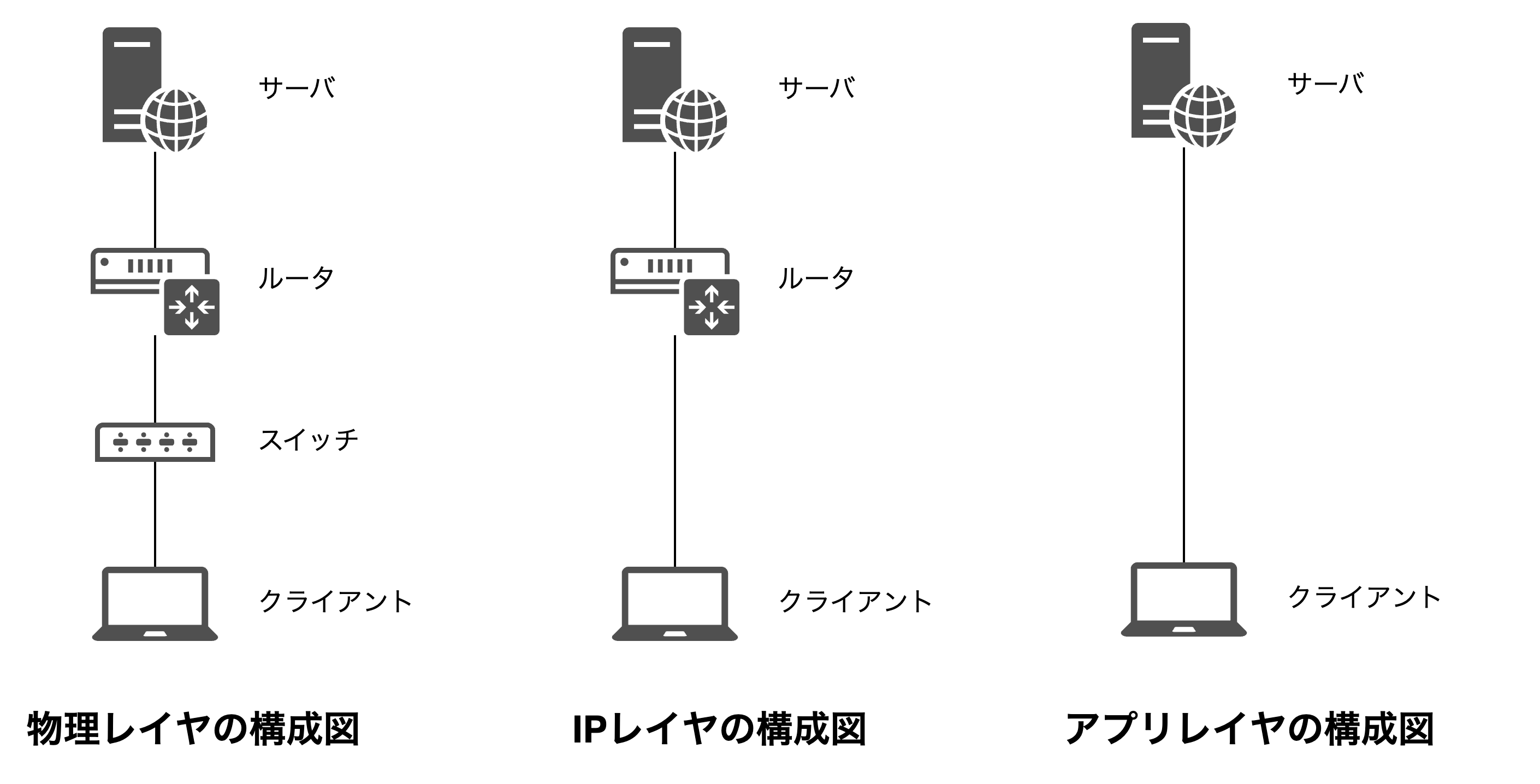

今回はサンプルとして、Client → Switch → Router → WebServer という構成のネットワークで、以下のような見え方を実現できるか試してみました。


  • 物理レイヤ: 物理的な接続が全て見える
  • IPレイヤ: IPルーティング経路のみ見える
  • アプリケーションレイヤ: HTTPエンドポイント間の経路のみ見える

このように、同じデータから、レイヤごとに異なる情報を取り出せるかを試してみました。

実装

環境構築

グラフDBについて、今回はNeo4jを利用します。(下記に従いDockerで構築しました)

docker compose up -d

これで http://localhost:7474 にアクセスすれば、Neo4j Browserが使えます。

今回は、この Browser 上でデータ登録と可視化を行います。

データの登録

ノードは共通、エッジをレイヤごとに分けることを意識して登録していきます。

以下のステップ通りにデータを登録していきます。

ステップ1: ノードの作成

4つの機器を Device ノードとして登録します。ノードには共通プロパティ(name, type)と、必要に応じてIP情報を追加します。

CREATE (client:Device {name: "Client", type: "client", ip: "192.168.1.100"});
CREATE (switch:Device {name: "Switch", type: "switch"});
CREATE (router:Device {name: "Router", type: "router", ip: "10.0.0.1"});
CREATE (web:Device {name: "WebServer", type: "webserver", ip: "10.0.0.10"});

Cypherの記法に関する補足:

  • client:Device: client は変数名、Device はラベル(ノードの種類)。どちらも任意の名前を付与可能
  • {name: "Client", ...}: {} で囲まれた部分はプロパティ(属性情報)。ノードに持たせたい情報を定義

命名規則の補足:Neo4jでは以下の命名規則が推奨されています(公式ドキュメント参照):

  • Node labels: PascalCase(各単語の先頭が大文字、スペースやアンダースコアなし)例: :Device, :VehicleOwner
  • Relationship types: UPPER_CASE(全て大文字、単語間はアンダースコア)例: :CONNECTS, :OWNS_VEHICLE

ステップ2: 物理レイヤのエッジ(リレーション)を作成

物理レイヤでは、実際にケーブルで接続されている関係を定義します。

MATCH (client:Device {name: "Client"}), (switch:Device {name: "Switch"})
CREATE (client)-[:CONNECTS {layer: "physical", port: "eth0", cable: "CAT6"}]->(switch);

MATCH (switch:Device {name: "Switch"}), (router:Device {name: "Router"})
CREATE (switch)-[:CONNECTS {layer: "physical", port: "eth1", cable: "CAT6"}]->(router);

MATCH (router:Device {name: "Router"}), (web:Device {name: "WebServer"})
CREATE (router)-[:CONNECTS {layer: "physical", port: "eth2", cable: "CAT6"}]->(web);

Cypherの記法に関する補足:

  • MATCH: ラベルが Device のノードの中からname プロパティが "Client" にマッチしたものを変数(client, switch など)に
  • CREATE (client)-[:CONNECTS {...}]->(switch): ノード間の関係を作成
    • CONNECTS はリレーションシップの種類(Relationship Type)で、任意の名前を付与
    • -> はグラフ上の関係の向きを表す(物理的な通信方向を意味するわけではない)
    • プロパティ {} を持たせることが可能

layer: "physical" を付与し、物理レイヤ特有の情報(ポート番号、ケーブル種別)をプロパティとして持たせます。

ステップ3: IPレイヤのエッジ(リレーション)を作成

IPレイヤでは、IPパケットのルーティング観点で接続を定義します。IPレイヤなので、L2のSwitchは記載しません。

MATCH (client:Device {name: "Client"}), (router:Device {name: "Router"})
CREATE (client)-[:CONNECTS {layer: "ip", src_ip: "192.168.1.100", dst_ip: "10.0.0.10"}]->(router);

MATCH (router:Device {name: "Router"}), (web:Device {name: "WebServer"})
CREATE (router)-[:CONNECTS {layer: "ip", src_ip: "192.168.1.100", dst_ip: "10.0.0.10"}]->(web);

layer: "ip"` という情報と、IPレイヤ特有の情報(送信元IP、宛先IP)を持たせます。

ステップ4: アプリケーションレイヤのエッジ(リレーション)を作成

アプリケーションレイヤでは、エンドポイント間の通信のみを定義します。

MATCH (client:Device {name: "Client"}), (web:Device {name: "WebServer"})
CREATE (client)-[:CONNECTS {layer: "application", protocol: "HTTP", endpoint: "/index.html"}]->(web);

layer: "application" という情報と、アプリケーションレイヤ特有の情報(プロトコル、エンドポイント)を持たせます。

データ構造のまとめ

  • ノードは全レイヤ共通
  • エッジ(リレーション)はレイヤごとに分離
  • レイヤの違いは、layer プロパティで区別

これにより、「同じノードセットから、レイヤに応じて異なるエッジ(リレーション)を取り出す」ことができます。

レイヤ別可視化クエリ

各レイヤを可視化するCypherクエリを紹介します。(あとでNeo4j Browserの設定や表示内容を説明します)

物理レイヤ

MATCH path = (a:Device)-[r:CONNECTS {layer: "physical"}]->(b:Device)
RETURN path

Cypherの記法に関する補足:

  • MATCH path = ...: 条件に合うパターンを検索し、結果を変数 path に格納
  • (a:Device): Device ノードを変数 a に格納
  • -[r:CONNECTS {layer: "physical"}]->: リレーションがCONNECTS で、layer プロパティが "physical" のものを変数 r に格納
  • RETURN path: マッチしたパス全体(ノード a、エッジ r、ノード b)を返します

つまり、「物理レイヤで繋がっている全てのノードペア」を取得するクエリとなります。

IPレイヤ

MATCH path = (a:Device)-[r:CONNECTS {layer: "ip"}]->(b:Device)
RETURN path

アプリケーションレイヤ

MATCH path = (a:Device)-[r:CONNECTS {layer: "application"}]->(b:Device)
RETURN path

layer プロパティでフィルタリングするだけで、各レイヤのグラフが取得できます。

Neo4j Browserの設定

Neo4j Browserでは、デフォルト設定のままだと指定していないリレーションまで表示されるので、オフにします。

  1. Neo4j Browserの左下にある歯車アイコン(Settings)をクリック
  2. 「Graph Visualization」セクションを探す
  3. 「Connect result nodes」のチェックを外す

この設定変更により、クエリで指定したリレーションのみが表示されます。

結果

実際にNeo4j Browserでクエリを実行してみた結果がこちらです。 期待通り、レイヤごとに異なる可視化ができました。

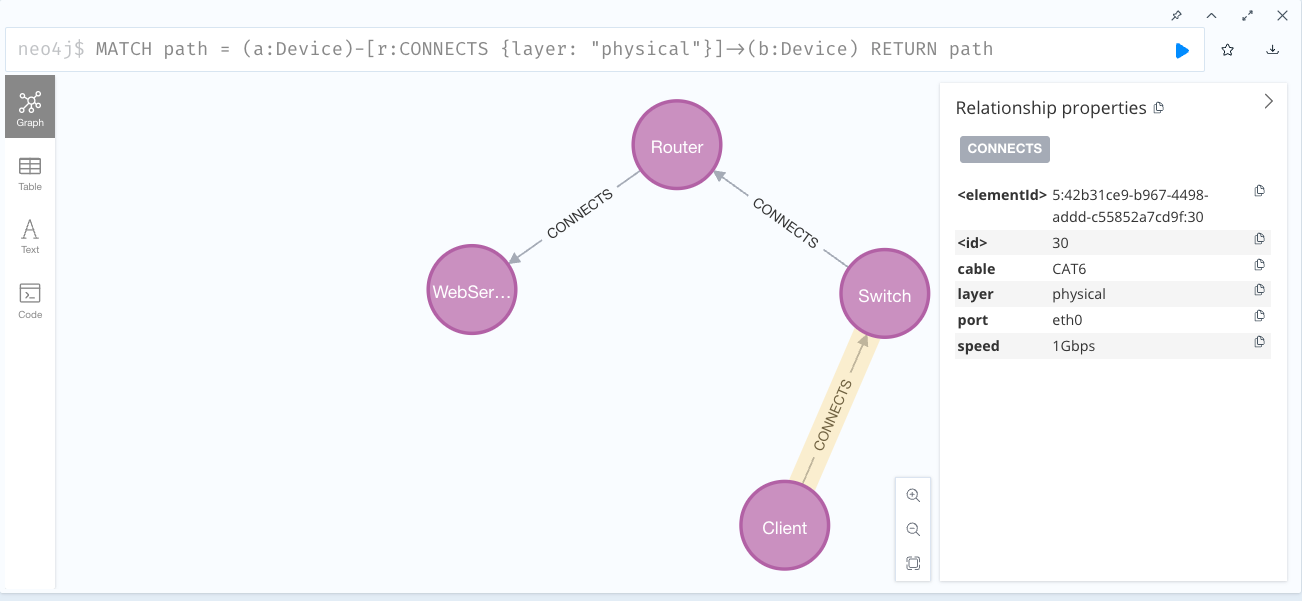

物理レイヤ

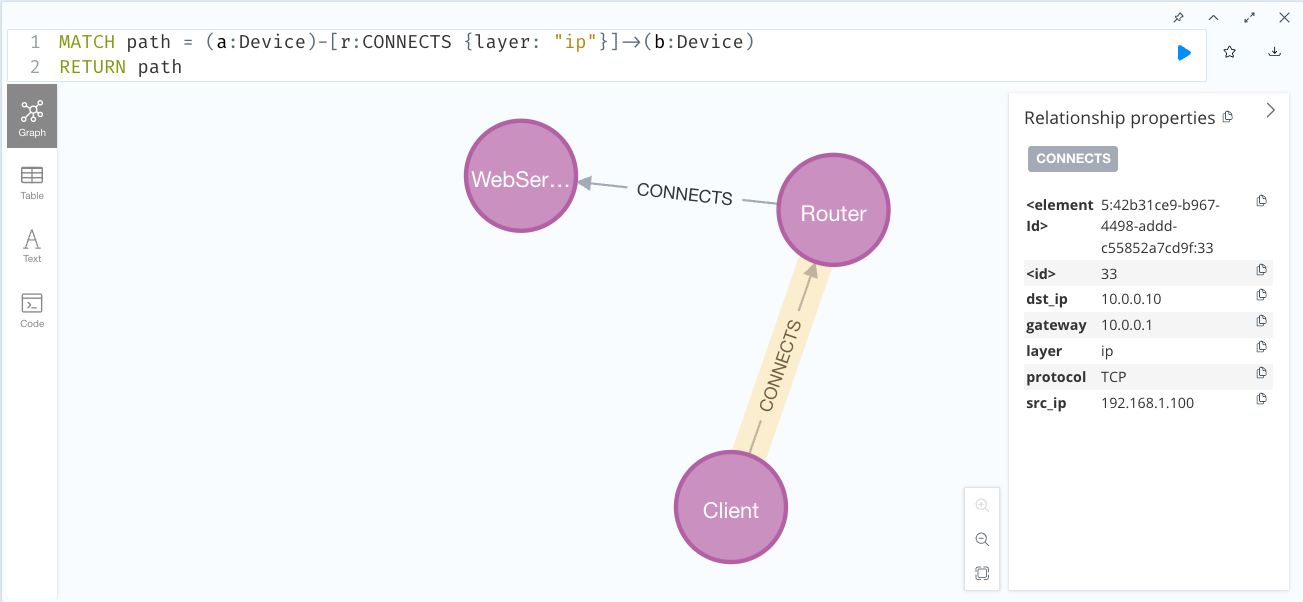

IPレイヤ

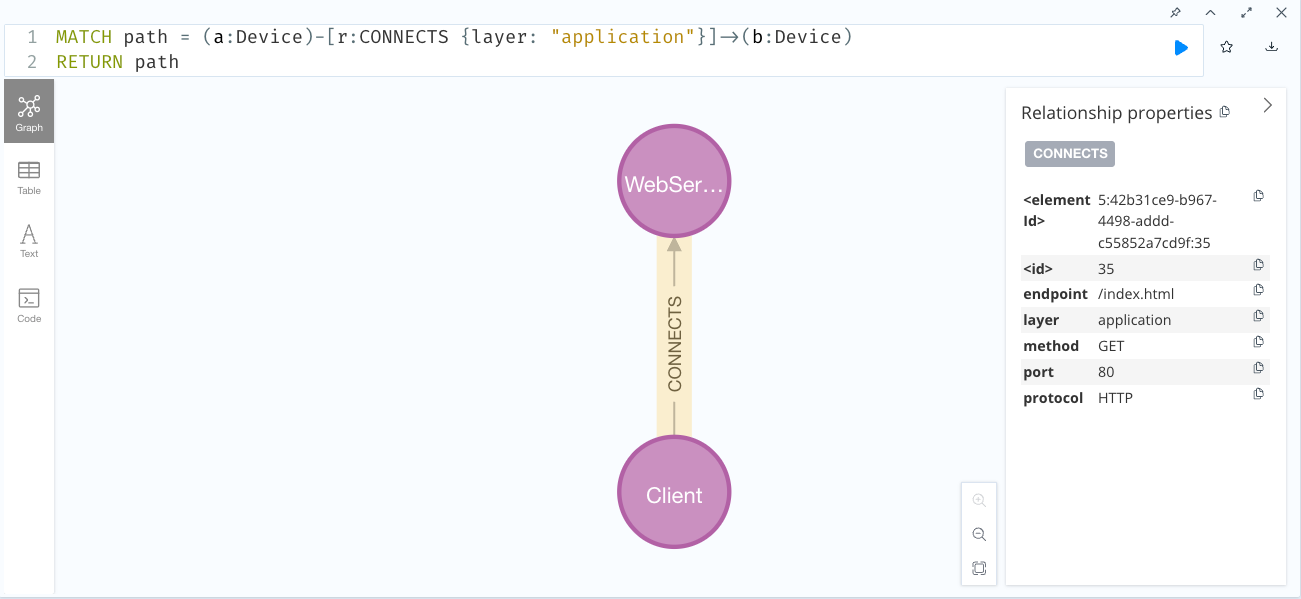

アプリケーションレイヤ


まとめ

グラフDBでは、「同じノードセットに対して、複数の異なる関係性を定義する」ことができるため、このようなレイヤ別可視化を実現できることがわかりました。

一方で、実際に使っていくには、以下のような改善点が残ります。

  • データ登録の簡易化
  • 可視化にあたってのUI改善

それでも、「構成図を描く」という作業を改善できる可能性は十分に感じられました。
