m5cameraのesp_camera_fb_get()がうまく動かなかった

現象

https://www.mgo-tec.com/blog-entry-m5camera-arduino.html
こちらを参考に設定も同じでやってみましたが,esp_camera_fb_get()関数でエラーも出ずに応答ない状態です

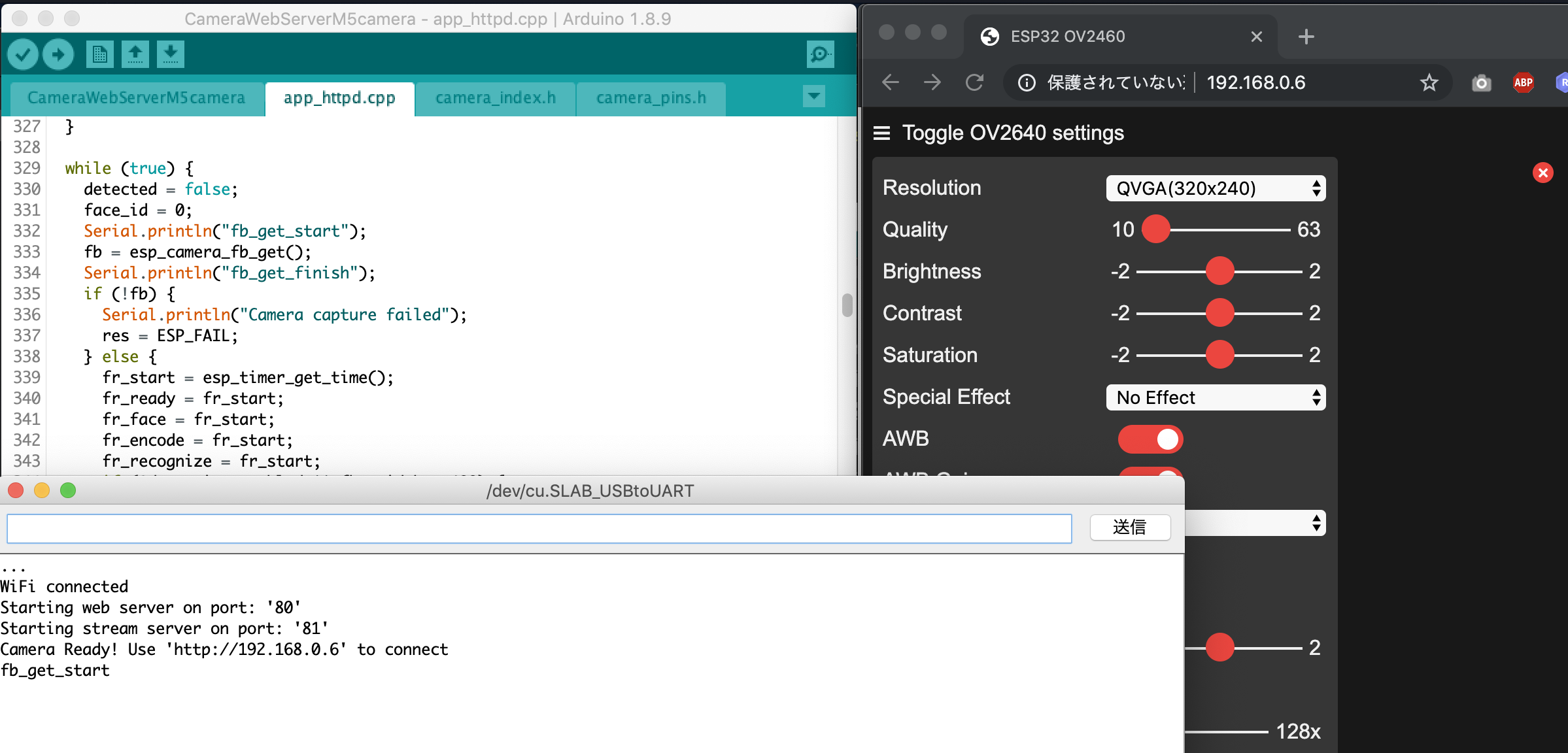

スクリーンショット 2019-08-15 12.43.38.png

スクリーンショット 2019-08-15 12.46.24.png

Serial.printで「fb_get_start」だけが返ってきています
ブラウザでの画面も表示されないです
captureでもstreamでも同じような状態です

https://qiita.com/n0bisuke/items/354dce451d26cb5e196a
こちらの記事はサンプルが表示されない現象ですが,同じことを行いましたが解決できませんでした

環境

試したこと

  • arduino-esp32のボードライブラリの最新化(1.0.2)
  • arduino-esp32のボードライブラリを1.0.1に(もちもんサンプルも変更)
  • Arduino/libraries/ESP32を削除してからもう一回インストール
  • chrome以外のブラウザで試す
  • 違うMacBookを借りて最初から設定

これらを行っても「CameraWebServer」のサンプルは動かなかったでした

サンプルコードを変更

ここまでやってやっとこさコードをもっとシンプル化しようとしました

https://www.mgo-tec.com/blog-entry-m5camera-serial-monitor.html
こちらの記事を参考にwebではなくシリアルで簡単な情報をわたすものです
同じesp_camera_fb_get()関数を利用しているのですが,ちゃんと動きました

スクリーンショット 2019-08-15 12.49.52.png

原因は?

動いたサンプルコードと動かないサンプルコードを見比べて,怪しいところを見ていくと...
cameraのconfigの設定でpixel_formatをPIXFORMAT_JPGとPIXFORMAT_RBG888で違いがありました

試しに動かないコードの方でフォーマットをRGB888にしたところesp_camera_fb_get()がうまくとおりました
むむむ...

他のフォーマットも試してみます!

他のフォーマットは?

https://github.com/m5stack/m5stack-cam-psram/tree/master
この公式ページのExampleのところでコメントアウトで書いてありました

.pixel_format = PIXFORMAT_JPEG,//YUV422,GRAYSCALE,RGB565,JPEG

書き方は自分も間違いましたが,

.pixel_format = PIXFORMAT_GRAYSCALE,//YUV422,GRAYSCALE,RGB565,JPEG

にします
PIXFORMAT_も接頭辞を忘れずに...

コード保管で

今回他のフォーマットを探すのがウェブを検索しなければいけなくて,他のIDEとかであればコード保管できるのになぁ
っと思ってVSCodeのArduinoプラグインを導入してみました!

参考URL
https://qiita.com/varlal/items/052d08d0e34c570a6f3b

そしたら,

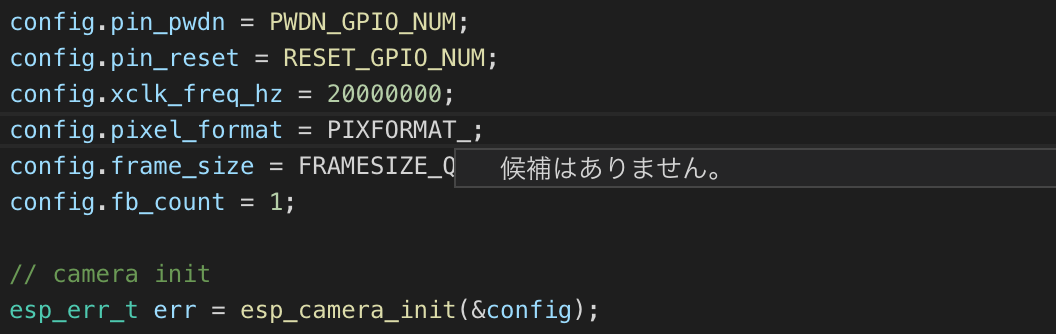

スクリーンショット 2019-08-16 11.46.57.png

候補がありません?
ですが.ボードを選択してさらっとコード補完ができました

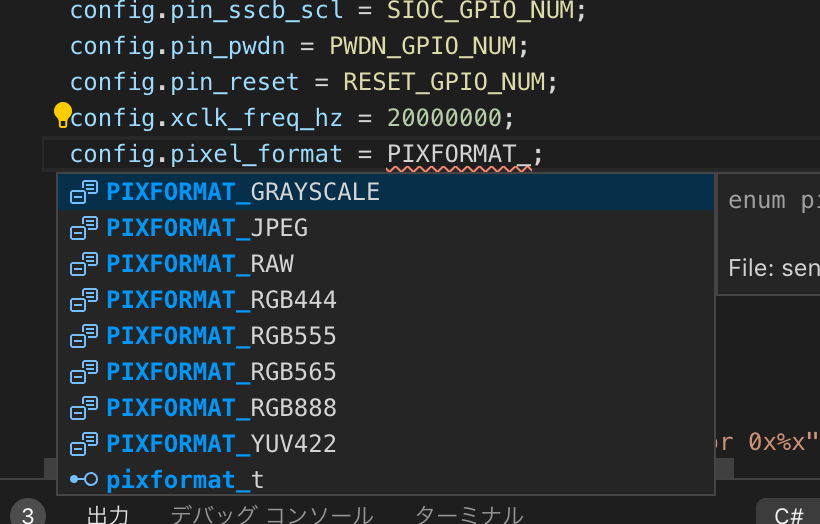

スクリーンショット 2019-08-16 12.32.29.png

ん?
公式Exampleにコメントアウトしてある以外のフォーマットもありますね...
試してみるぞ!
では,ボードに書き込もうとしたら

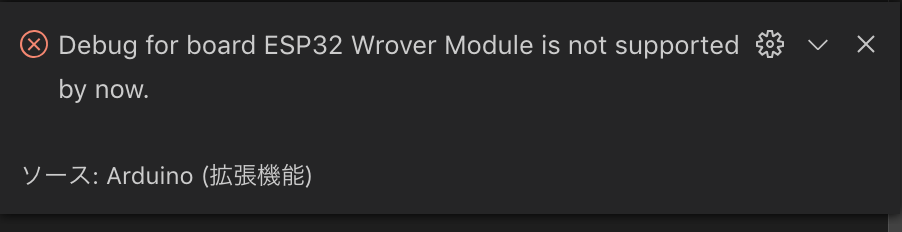

スクリーンショット 2019-08-16 13.22.40.png

まだ対応していないとのこと
待ちましょう...

ということで今回はVSCodebのコード補完で確認した定数をArduinoIDEに書き込んでいくようにします
もしくはArduinoの環境設定から「外部エディタの利用」があるのでそちらでもいいと思います
参考記事
https://qiita.com/7of9/items/b9612b2073a978bdfbe9

自分のm5cameraで動いたフォーマット動かないフォーマット

  • GRAYSCALE 動く
  • JPG esp_camera_fb_get()が返ってこない
  • RAW esp_camera_fb_get()でもらってきた値がない if(!fb)の条件に入ってしまう
  • RGB888 動いた(その他444とかも動くでしょう...)
  • YUV422 動いた
  • t ビルド時にエラー,ここに設定すべきでないものかな

という状態でした
根本的な解決はできてはいないですが,最悪動かないことはないっぽいので他のフォーマットでやっていきます

次にbase64変換したいなぁ〜
