1box サイズ試作映像
ESP32S3 新タイプ制御部 試作中
こんな面倒な基板5枚 ＄2？送料＄10初回サービスすごいです
試しに注文、 3Dプリントサービスも次回注文予定です。
次回はこちらで送料もお安く注文予定です

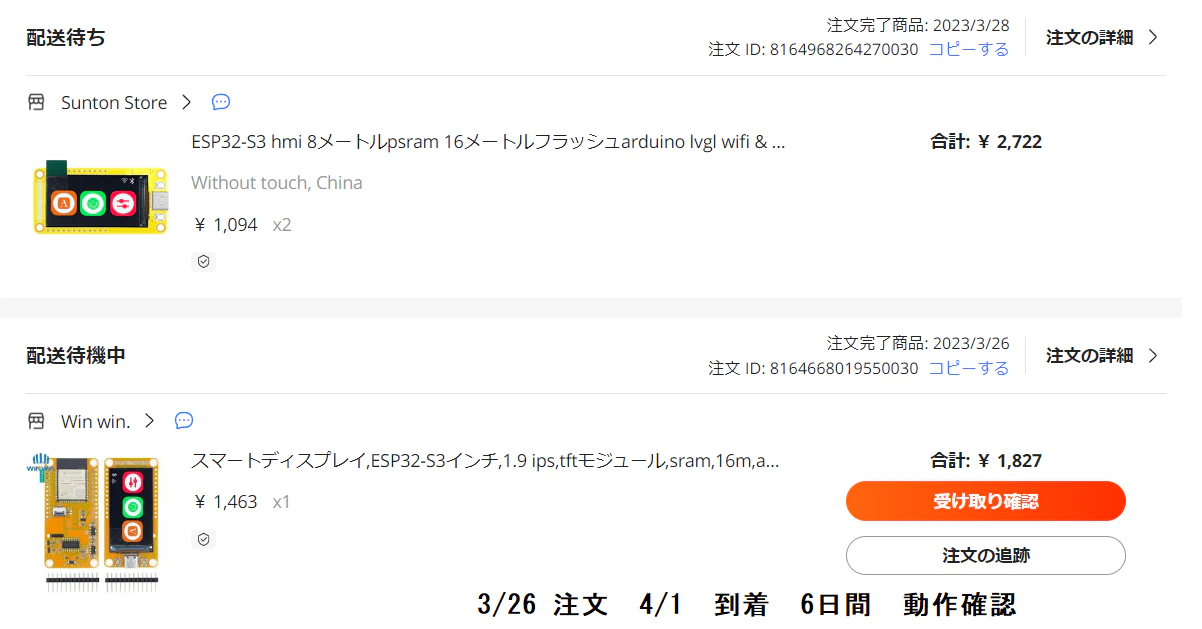

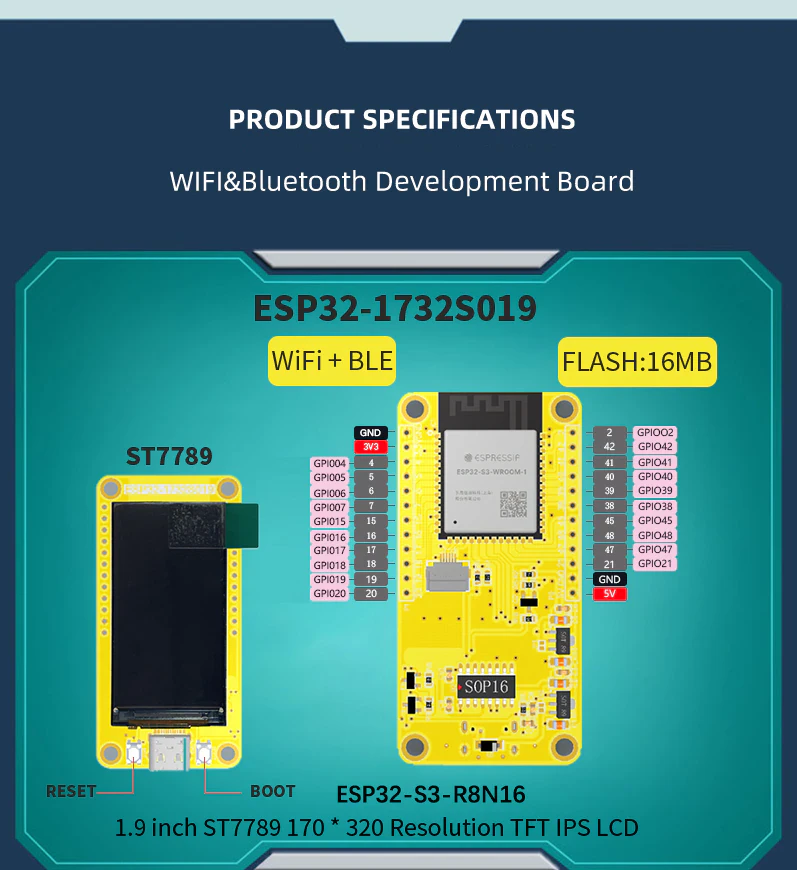

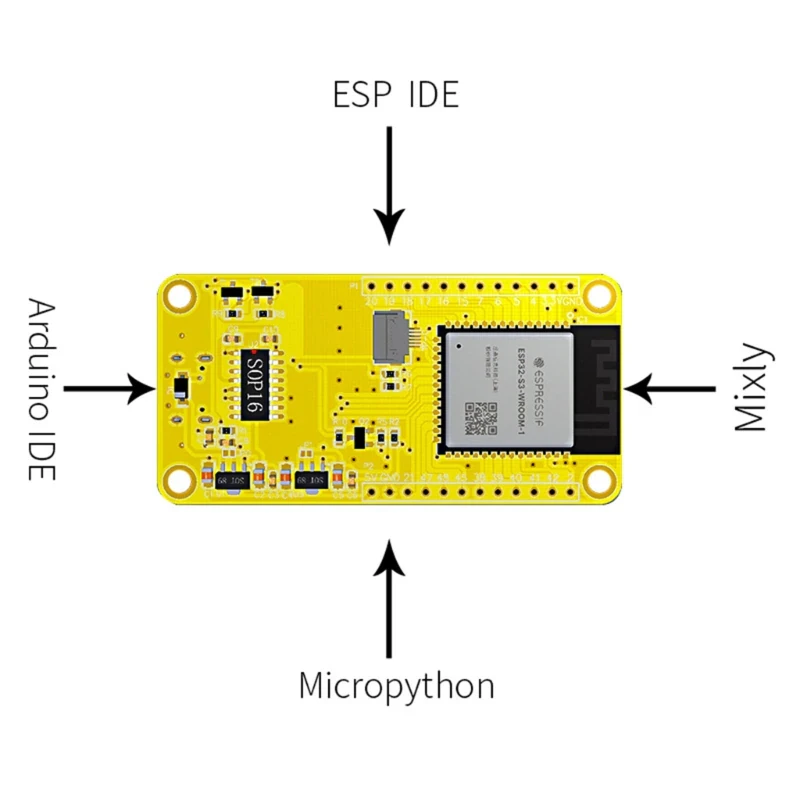

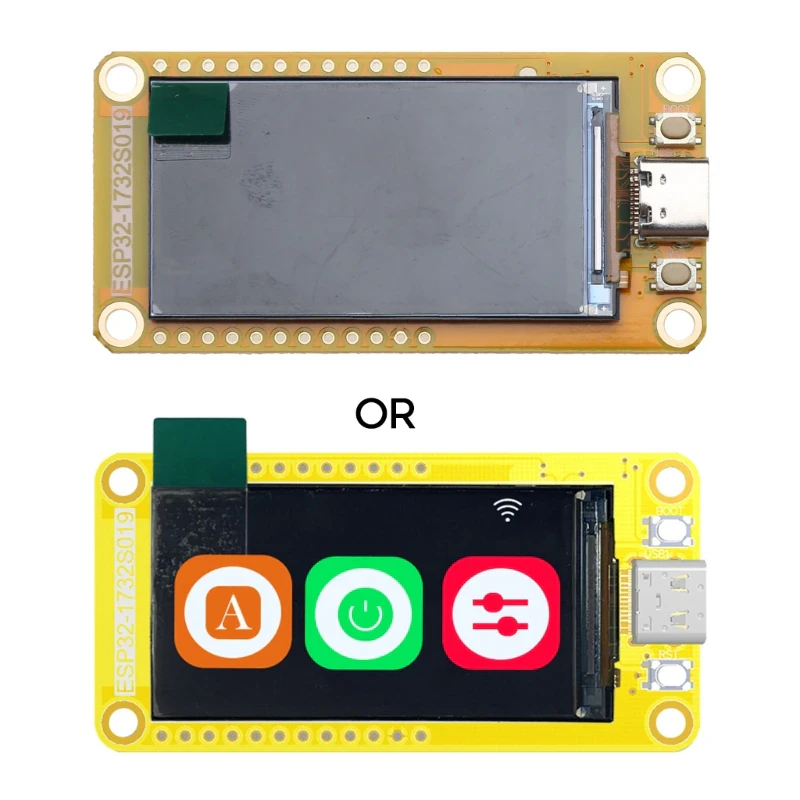

ESP32-1732S019 MOTERBOAD LCD（ST7789）

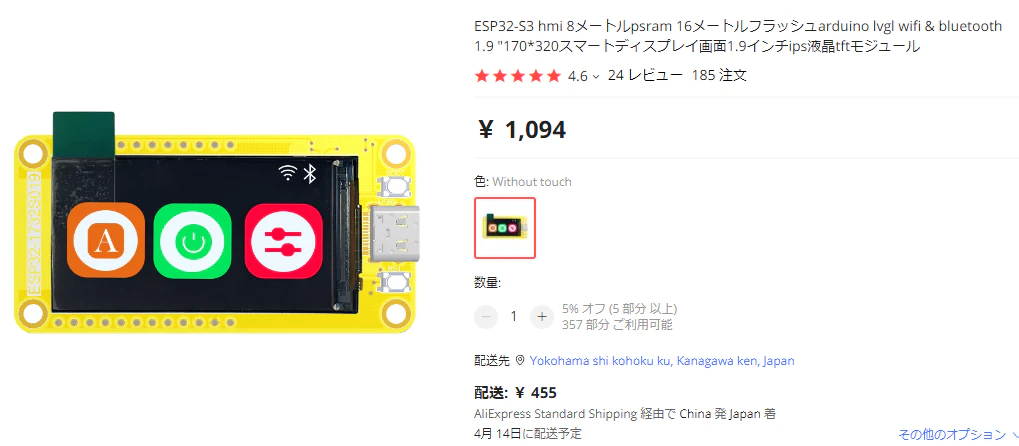

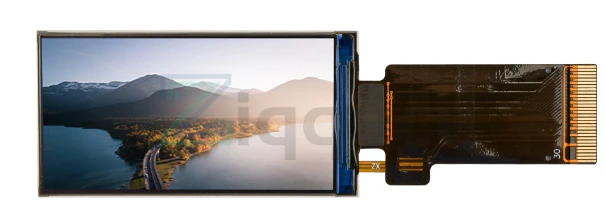

ESP32-S3-R8R16 1.9inch ST7789 170x320 Resolution TFT ISP LCD

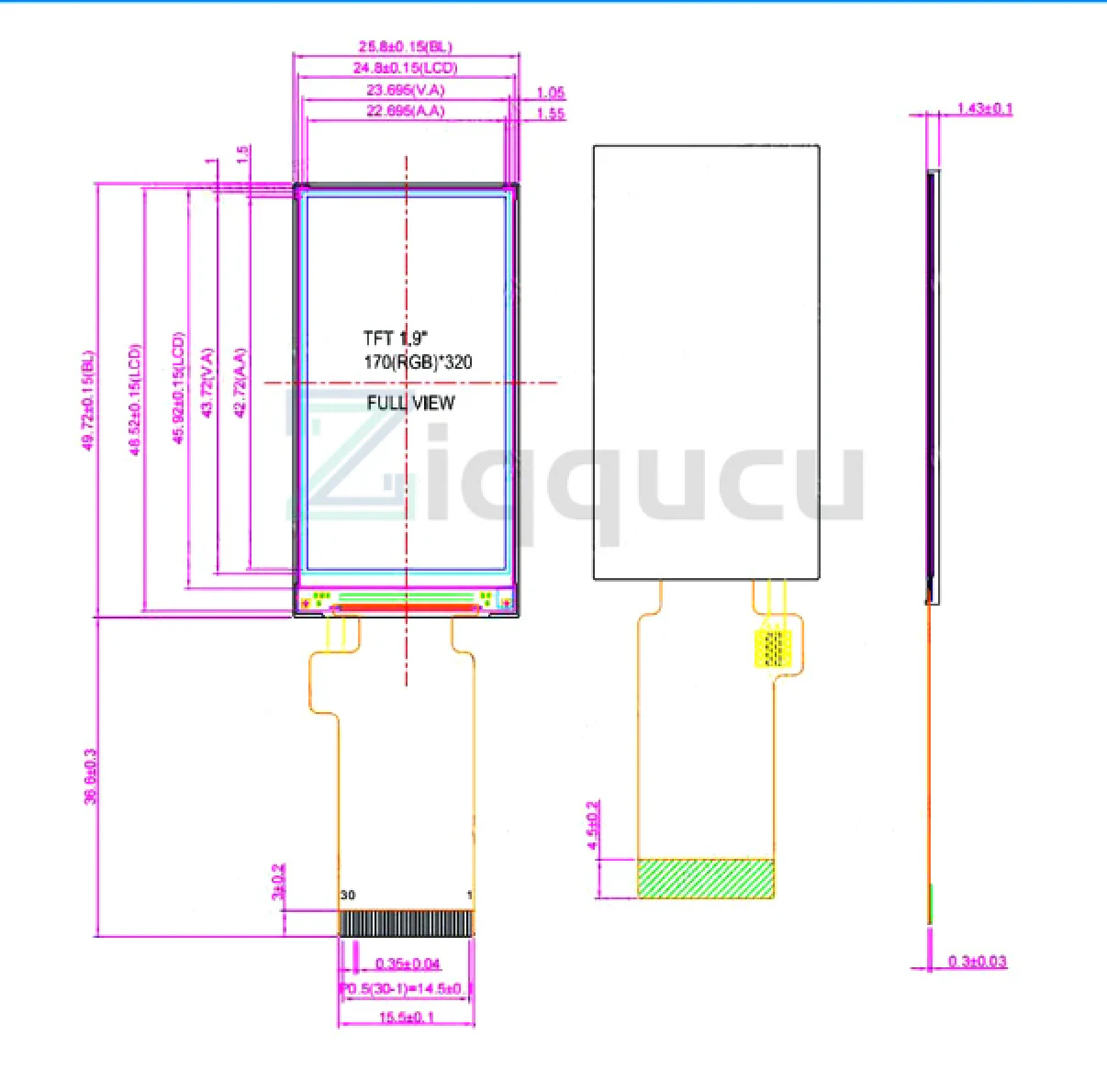

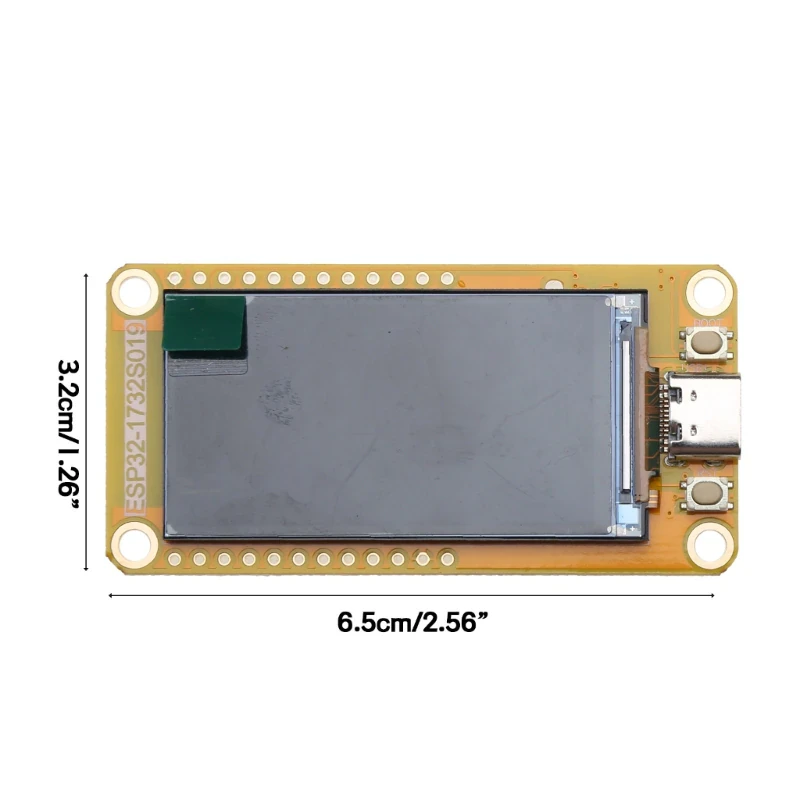

サイズ
Wi-FiとBluetoothを備えたデュアルコアCPU,ESP-32-S3を法としたCPU,ESP-32-S3
パラメーター:
低電力デュアルコア32ビットCPUを使用します。これは、アプリケーションプロセッサとして使用できます。
主周波数は最大240mhz、計算能力は最大600 dmips
組み込み520 KB sram
Uart/spi/i2C/pwm/adc/dacおよびその他のインターフェイスをサポート
Ov2640およびov7670カメラのサポート、内蔵フラッシュ
画像のwifiアップロードをサポート
TFカードをサポート
複数のスリープモードをサポートします。
IwipとFreertosの埋め込み
Sta/ap/sta + apの動作モードをサポート
Smart config/airkissワンクリックネットワーク設定をサポート
二次開発のサポート
仕様
動作電圧4.75-5.25v
Spiflashデフォルト32mbit
RAM内部520KB
Wi-fi 802.11b/g/n/e/i
Bluetooth,Bluetooth,4,2br/edrおよびble標準
サポートインターフェイス (2mbps) uart,spi,i2C,pwm
TFカードをサポートし、最大4g
Ioポート9
シリアルポートレートデフォルト115200bps
スペクトル範囲2400〜2483.5MHz
PCBアンテナ,2dbiゲイン
イメージ出力形式: jpeg (ov2640のみサポート) 、bmp、グレースケール
梱包方法dip-16
送信電力802.11b: 17 ± 2dbm (@ 11mbps)
802.11g: 14 ± 2dbm (@ 54mbps)
802.11n: 13 ± 2dbm (@ ms7)
受信感度cck、1mbps:-90dbm
Cck,11mbps:-85dbm
6mbps (1/2bpsk): -88dbm
54mbps (3/464-qam): -70dbm
Ms7 (65mbps,72.2mbps): -67dbm
消費電力がフラッシュをオフにする: 180ma @ 5v
フラッシュをオンにして明るさを最大値に調整します: 310ma @ 5v
ディープスリープ: 最小電力消費は6ma @ 5vに達します
Moderm-sleep: 最低値は20ma @ 5vに達します
ライトスリープ: 最低値は6.7ma @ 5vに達します
セキュリティwpa/wpa2/WPA2-Enterprise/wps
動作温度-20 ℃ 〜70 ℃
保管環境-40 ℃ 〜125 ℃ 、 <90% rh
Wireless-Tag WT32S3-86V
素晴らしい記事ありがとうございます
ESP32-低価格タッチディスプレイ付き

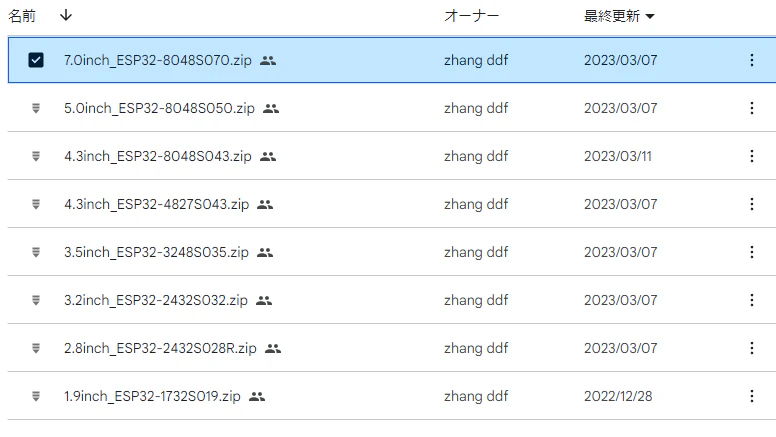

ESP32-1732S019ダウンロードリンク:http://www.jczn1688.com/zlxz
ダウンロードパスワード: jczn1688 今は必要ない

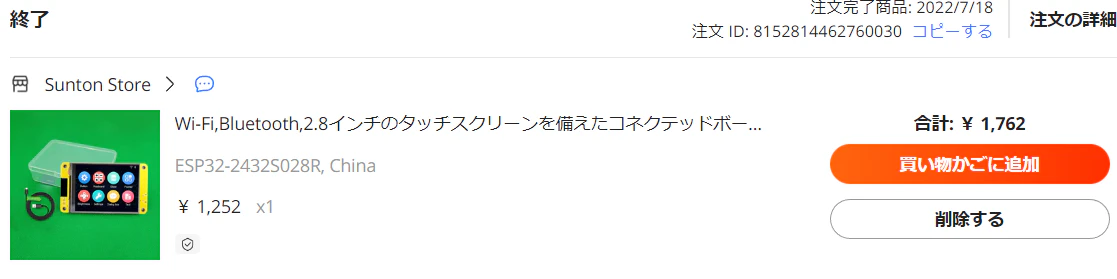

ESP32開発ボード,標準2.8インチTFTスクリーンと抵抗器,シングルキー自動ダウンロードをサポート,lvglデモとarduinoの例を提供

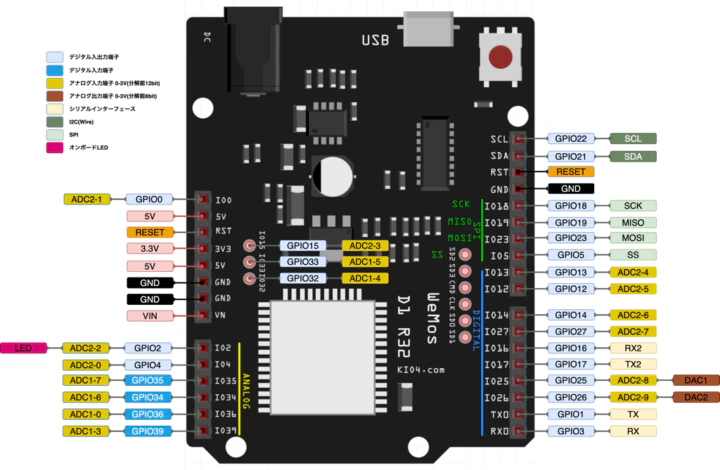

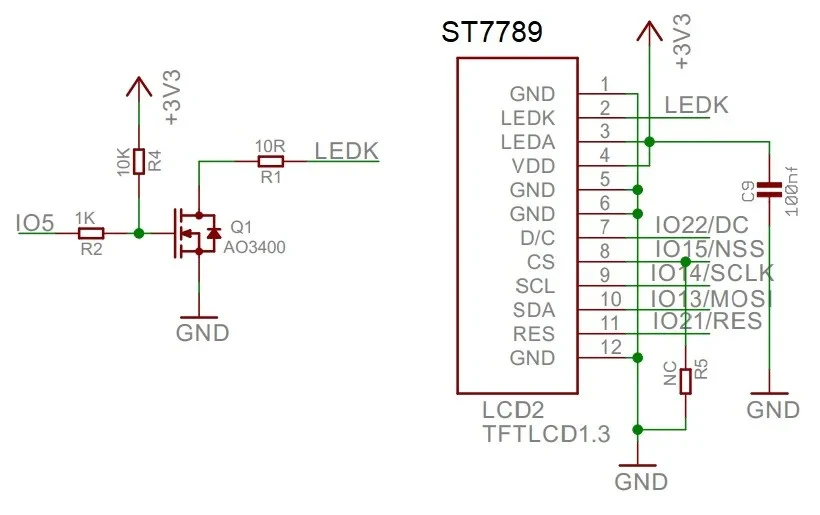

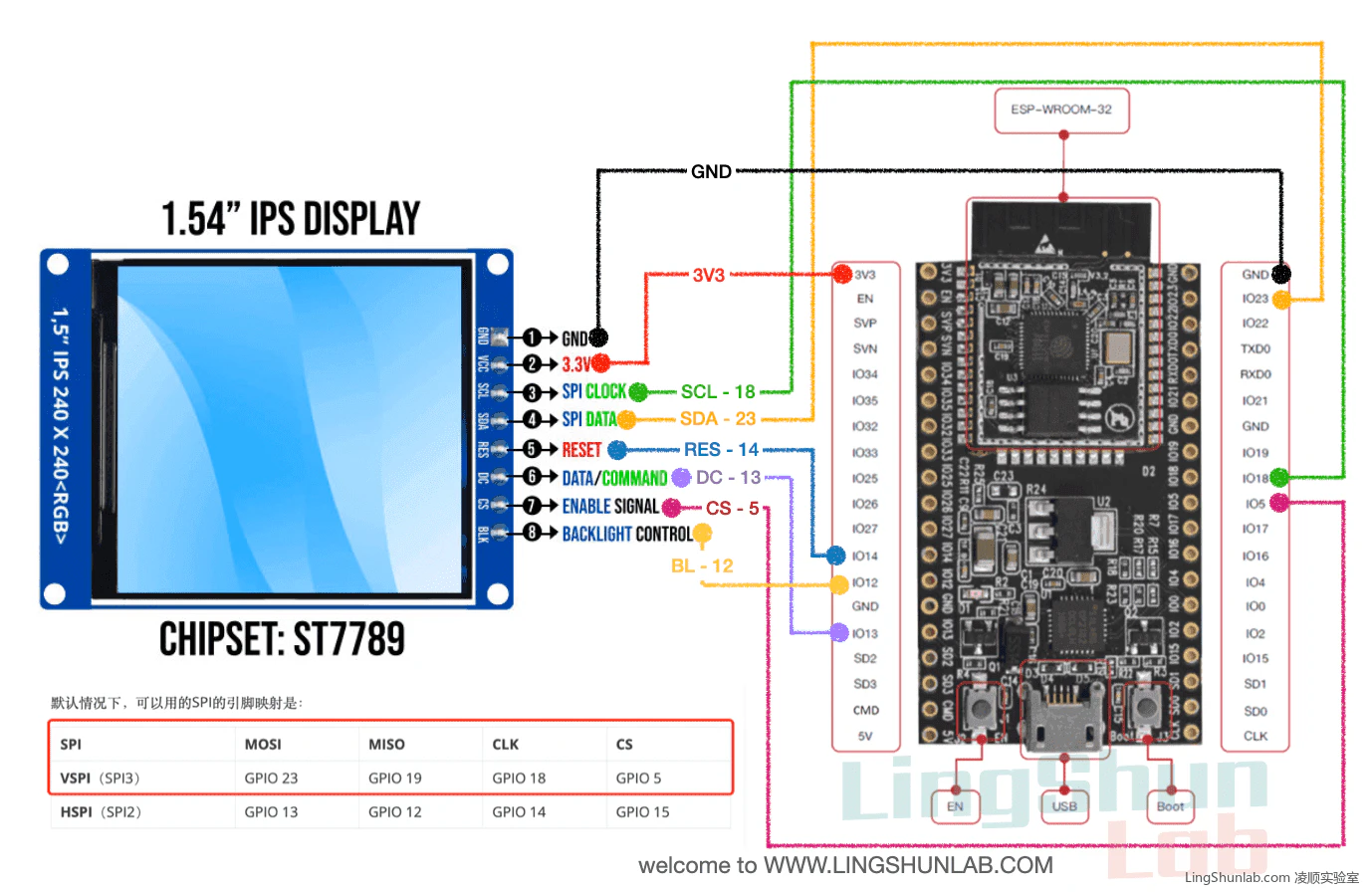

ハード試験参考資料
こちらのが 組み込みやすそう 格は高め
1box サイズ試作映像

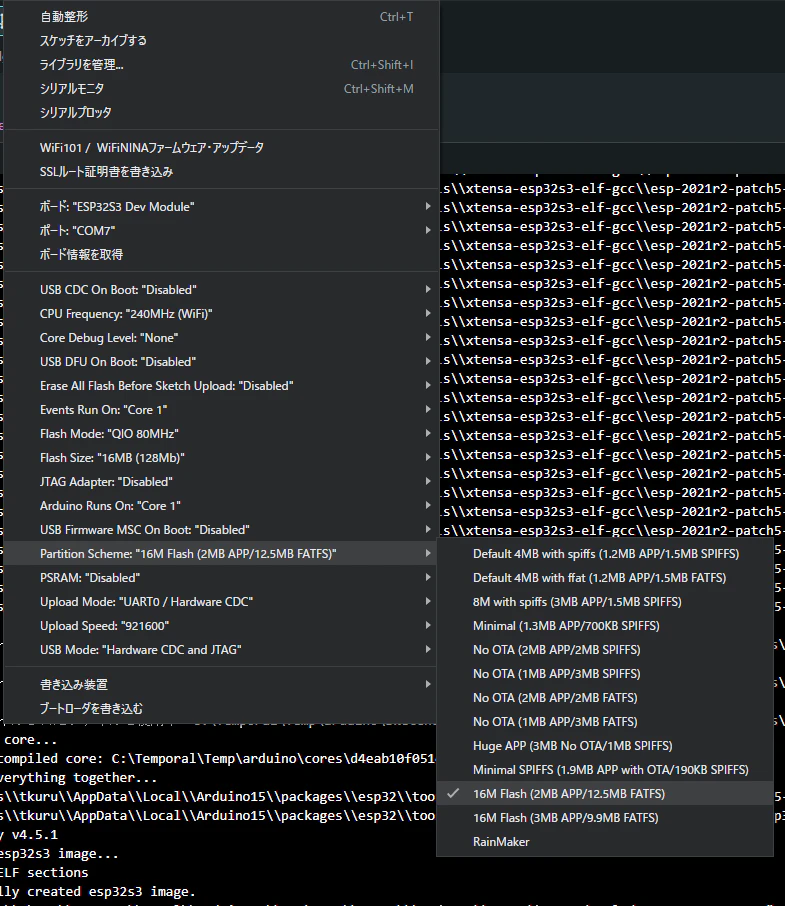

Aruduinoで メモリーサイズ 16M Flash 2MB にするの忘れた 注意！
特にUpload ModeがUART0のままだと、書き込みは出来ましたが再起動を繰り返しました。
