.NET 10 WinForms で作る：マルチモニターツール2本 — ArtNet DMXモニター & ローカルWebマルチブラウザ

0
Last updated at Posted at 2026-03-01

.NET 10 WinForms で作る：マルチモニターツール2本 — ArtNet DMXモニター & ローカルWebマルチブラウザ

この記事は Claude（Anthropic）を使用して作成しました。
コード・設計・文章はAIとの対話をもとに生成・整理したものです。
内容の正確性には注意を払っていますが、参考にされる際はご自身でも動作確認をお願いします。

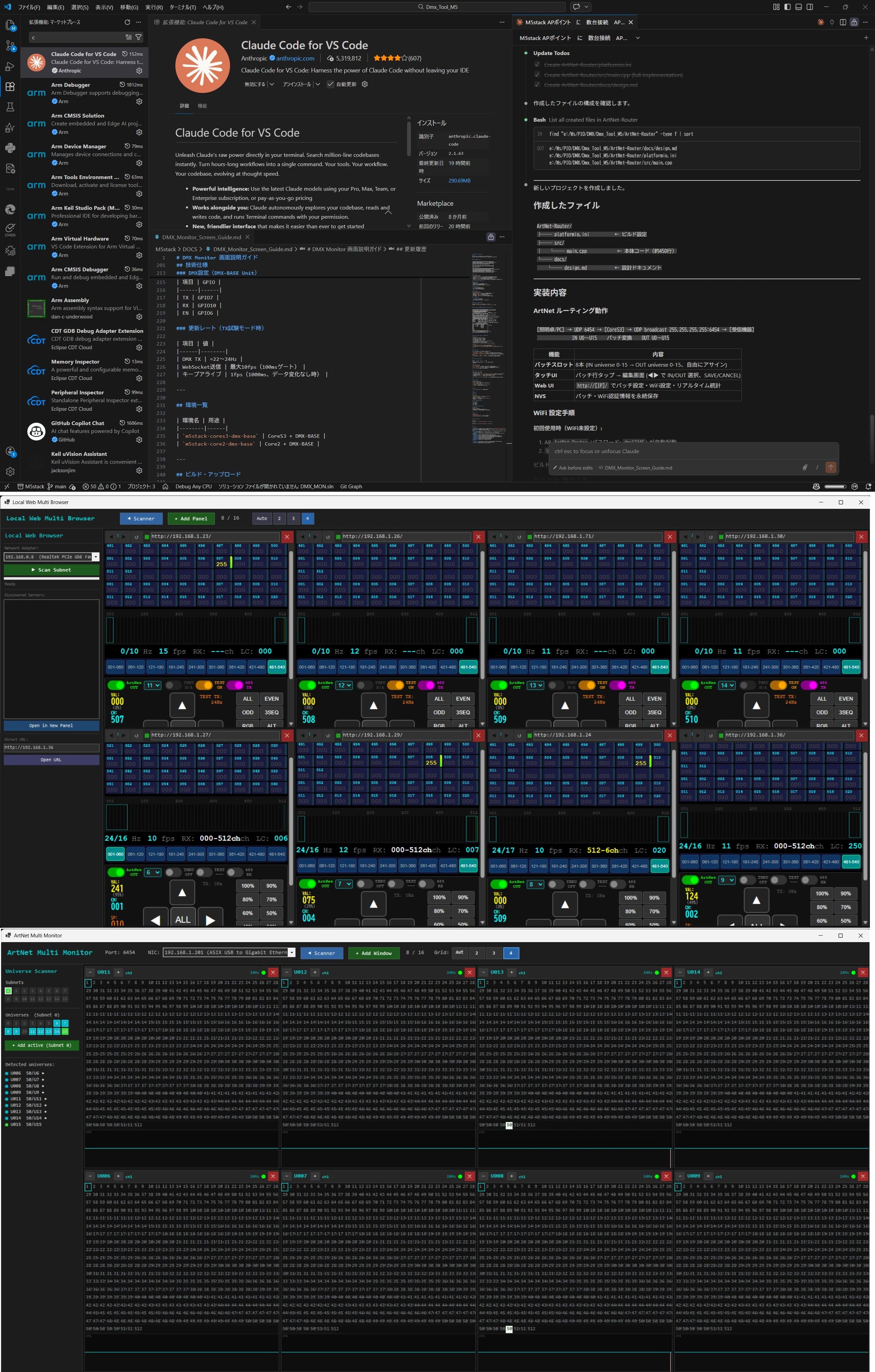

Claude Code Vsc_wk.jpg

はじめに

照明制御現場で使う ArtNet DMXモニター と、ローカルネットワーク上のWebサーバーを一覧表示する マルチパネルブラウザ を .NET 10 Windows Forms で作りました。

どちらも「最大16画面を格子状に同時表示」「サイドバーでの一覧切り替え」「設定の自動保存/復元」という共通コンセプトで設計しています。

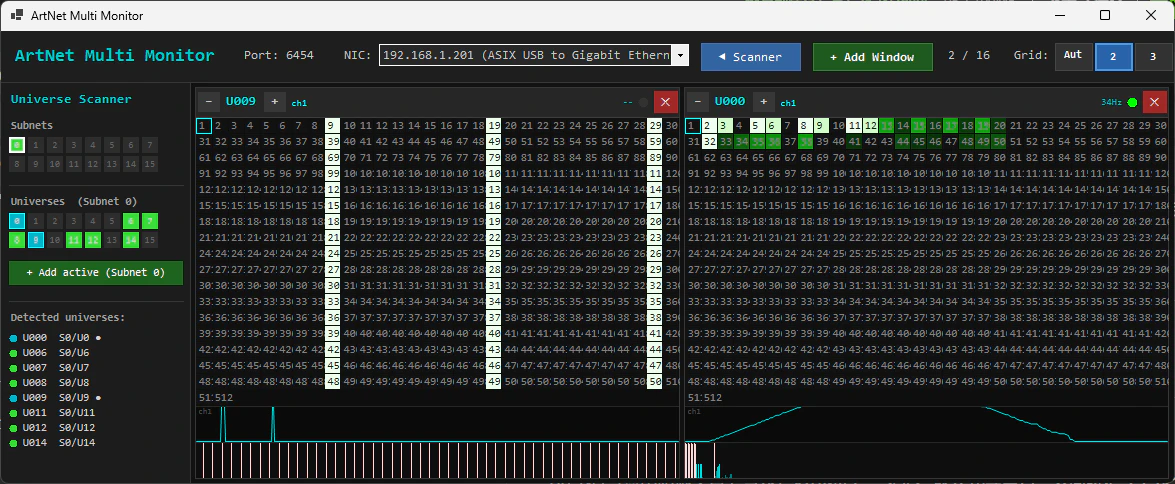

1. ArtNet Multi Monitor

概要

Art-Net（照明制御プロトコル）のDMXデータを、最大16ユニバース同時にリアルタイム表示するモニターです。

主な機能

  • 最大16パネル同時表示（格子状グリッドレイアウト）
  • 3セクション構成の各パネル
    • 上80%：512ch セルグリッド（値に応じて緑色グラデーション）
    • 中10%：選択チャンネルの時系列波形グラフ
    • 下10%：全512ch ミニ棒グラフ
  • ユニバーススキャナーサイドバー（どのユニバースにデータが来ているか一覧表示）
  • グリッドレイアウト切り替え：Auto / 2列 / 3列 / 4列

アーキテクチャ

UDP 6454 受信
    ↓
ArtNetHub（シングルソケット）
    ├─ UniverseData[0]  ←─ UniversePanel[0] が参照
    ├─ UniverseData[1]  ←─ UniversePanel[1] が参照
    │   ...
    └─ _allActivity     ←─ UniverseScannerPanel が参照（スキャナー）

1つのUDPソケットで全パケットを受信し、ConcurrentDictionary でユニバースごとに振り分けます。

Art-Netパケット解析

// Art-Net ヘッダチェック
if (buf[0] != 'A' || buf[1] != 'r' || ...) return;

// Opcode = ArtDMX (0x5000)
int opcode = buf[8] | (buf[9] << 8);
if (opcode != 0x5000) return;

// Port-Address（15bit ユニバース番号）
int universe = buf[14] | ((buf[15] & 0x7F) << 8);

パネルの描画（カスタムGDI+）

// 3セクション高さ計算
int gridH = (int)(bodyH * 0.80);  // チャンネルグリッド
int histH = (int)(bodyH * 0.10);  // 波形グラフ
int barH  = bodyH - gridH - histH; // ミニ棒グラフ

DrawChannelGrid(g, bodyX, bodyY,           bodyW, gridH, dmx);
DrawHistoryGraph(g, bodyX, bodyY + gridH,  bodyW, histH);
DrawMiniBarChart(g, bodyX, bodyY + gridH + histH, bodyW, barH, dmx);

ユニバーススキャナーサイドバー

カスタム描画（Control サブクラス）で実装。

  • サブネット行（0〜15）：データ受信中は緑に点灯
  • ユニバース行（0〜15）：監視中はシアン、アクティブは緑
  • ボタンをクリックするとパネルの追加/削除をトグル
// 10秒以内に受信があれば「アクティブ」とみなす
bool active = _hub.GetAllActivity()
    .TryGetValue(addr, out var t) && (DateTime.Now - t).TotalSeconds < 10;

グリッドレイアウト切り替え

// _fixedCols = 0 → Auto（√n 列）
// _fixedCols > 0 → 固定列数
int cols = _fixedCols > 0 ? _fixedCols : (int)Math.Ceiling(Math.Sqrt(n));
cols = Math.Max(1, Math.Min(n, cols));
int rows = (int)Math.Ceiling((double)n / cols);

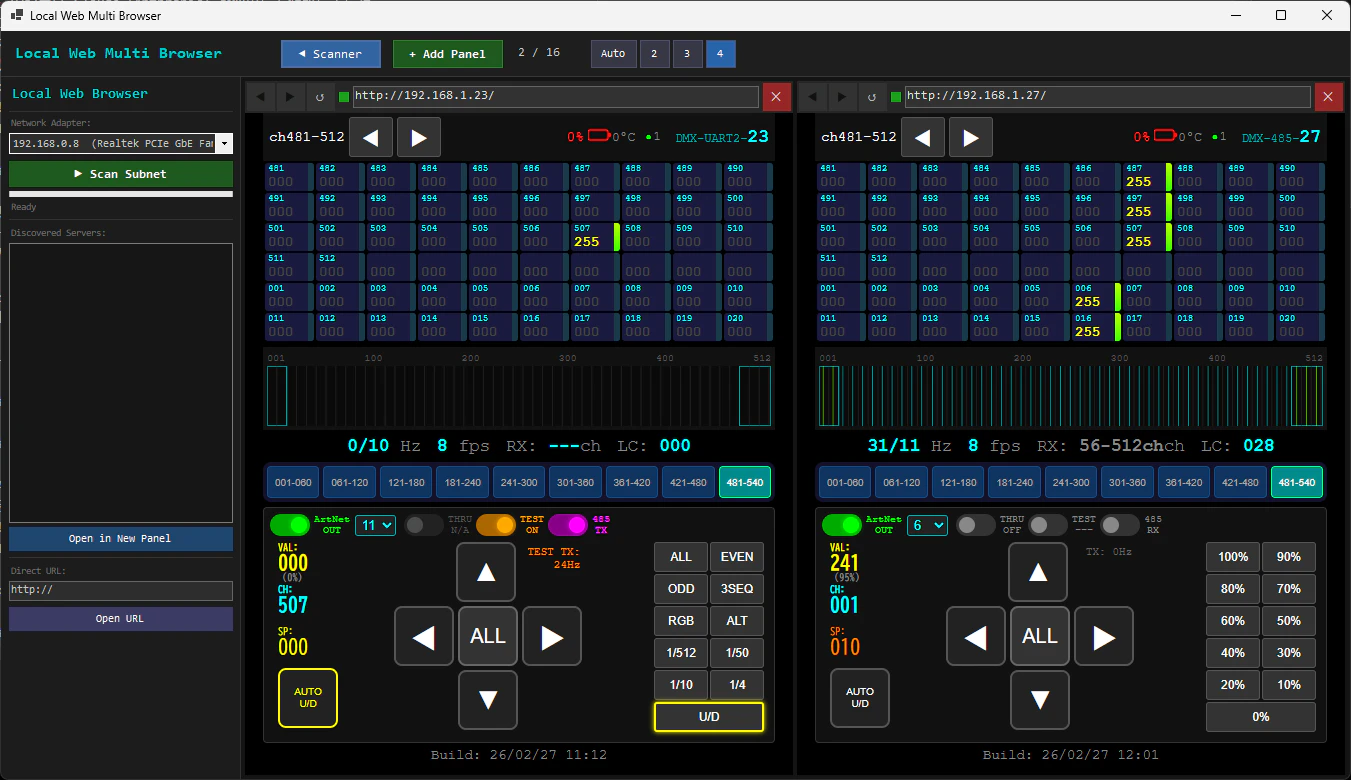

2. Local Web Multi Browser

概要

ローカルネットワーク上のWebサーバーを自動スキャンし、最大16個のパネルで同時に閲覧できるマルチブラウザです。


主な機能

  • WebView2（Microsoft Edge Chromium） ベースのブラウザパネル
  • サブネット自動スキャン（/24、最大80並列、9ポート対応）
  • グリッドレイアウト切り替え：Auto / 2列 / 3列 / 4列
  • URL・レイアウトの自動保存/復元

サブネットスキャン

// 検出対象ポート
private static readonly int[] PORTS = { 80, 8080, 8081, 8888, 3000, 5000, 3001, 443, 8443 };

// TCP接続確認（400ms タイムアウト）
using var tcp = new TcpClient();
var conn = tcp.ConnectAsync(ip, port);
if (!await Task.WhenAny(conn, Task.Delay(400)) == conn) continue;

// HTTP HEAD でタイトル取得（1200ms タイムアウト）
var response = await http.GetAsync(url, HttpCompletionOption.ResponseHeadersRead, cts.Token);

最大80スレッド（SemaphoreSlim）で並列スキャンし、見つかり次第リストに追加します。

WebView2パネル

HWND被さり問題の対処

WebView2はHWNDベースのコントロールのため、DockStyle.Fill だとWinFormsのナビゲーションバーに被さることがあります。

// ❌ DockStyle.Fill だと topbar に被さる場合がある
_webView = new WebView2 { Dock = DockStyle.Fill };

// ✅ SetBounds で明示的に topbar の下に配置
private void PositionWebView()
{
    _webView.SetBounds(0, BAR_H, ClientSize.Width,
        Math.Max(0, ClientSize.Height - BAR_H));
}

// リサイズのたびに呼び出す
SizeChanged += (_, _) => PositionWebView();
// WebView2 初期化完了後にも呼び出す
await _webView.EnsureCoreWebView2Async(null);
PositionWebView();
_webView.Visible = true;

URLの確実な追跡

クローズ時に _webView.Source が取れない場合に備え、ナビゲーションの各フェーズで _currentUrl フィールドを更新します。

private string _currentUrl = "";
public string CurrentUrl => _currentUrl;

// Navigate 呼び出し時
_currentUrl = url;

// ナビゲーション開始時
void OnNavStarting(...) => _currentUrl = e.Uri;

// ナビゲーション完了時
void OnNavCompleted(...)
{
    string src = _webView.Source?.ToString() ?? _currentUrl;
    _currentUrl = src;
}

設定の自動保存

{
  "window_x": 0, "window_y": 0,
  "window_width": 1440, "window_height": 900,
  "maximized": false,
  "scanner_visible": true,
  "fixed_cols": 0,
  "panels": [
    { "url": "http://192.168.0.10/" },
    { "url": "http://192.168.0.11:8080/" }
  ]
}

共通設計パターン

マルチパネルのグリッドレイアウト

両アプリで同じアルゴリズムを使用しています。

// Auto: パネル数の平方根で列数を決める
int cols = _fixedCols > 0 ? _fixedCols : (int)Math.Ceiling(Math.Sqrt(n));
cols = Math.Max(1, Math.Min(n, cols));
int rows = (int)Math.Ceiling((double)n / cols);

// セルサイズを均等に分割
int cellW = Math.Max(minW, (availW - GAP * (cols - 1)) / cols);
int cellH = Math.Max(minH, (availH - GAP * (rows - 1)) / rows);
パネル数 Auto列数
1 1列
2〜4 2列
5〜9 3列
10〜16 4列

ツールバーのグリッドボタン

private static readonly (string label, int cols)[] GRID_PRESETS =
{
    ("Auto", 0), ("2", 2), ("3", 3), ("4", 4),
};

// アクティブなボタンをハイライト
private void UpdateGridButtons()
{
    for (int i = 0; i < GRID_PRESETS.Length; i++)
        _gridBtns[i].BackColor = GRID_PRESETS[i].cols == _fixedCols
            ? C_GRIDBTN_ON   // 青でハイライト
            : C_GRIDBTN;     // 通常色
}

開発環境

項目 値
言語 C# 13
フレームワーク .NET 10.0-windows
UIフレームワーク Windows Forms
外部パッケージ Microsoft.Web.WebView2 1.0.*
ターゲット Windows 10/11

まとめ

ArtNet Multi Monitor Local Web Multi Browser
用途 DMX照明データ監視 ローカルWebサーバー一覧表示
コア技術 UDP + GDI+カスタム描画 TCP/HTTP スキャン + WebView2
最大パネル 16ユニバース 16ブラウザ
サイドバー ユニバーススキャナー Webサーバースキャナー
グリッド Auto/2/3/4列 Auto/2/3/4列

どちらも「現場で実際に使うツール」として、起動後すぐに前回の状態が復元されること、スキャナーで対象をすばやく見つけられることを重視して設計しました。

ソースコード

GitHubリポジトリ:

  • ArtNetMultiMonitor/ — ArtNet DMX マルチモニター
  • LocalWebMultiBrowser/ — ローカルWebマルチブラウザ
