1. パッチを取得。

IBM CloudのsupportにCaseを起票してVMware-NSX-Manager-upgrade-bundle-6.4.13-19307994.tar.gzを入手する。

2. NSX ManagerのBackup設定とBackupの取得

今回はSFTPで外部にバックアップを取っておいた。

NSX ManagerのBackups & Restoreにて、FTP Server Settingsを変更。

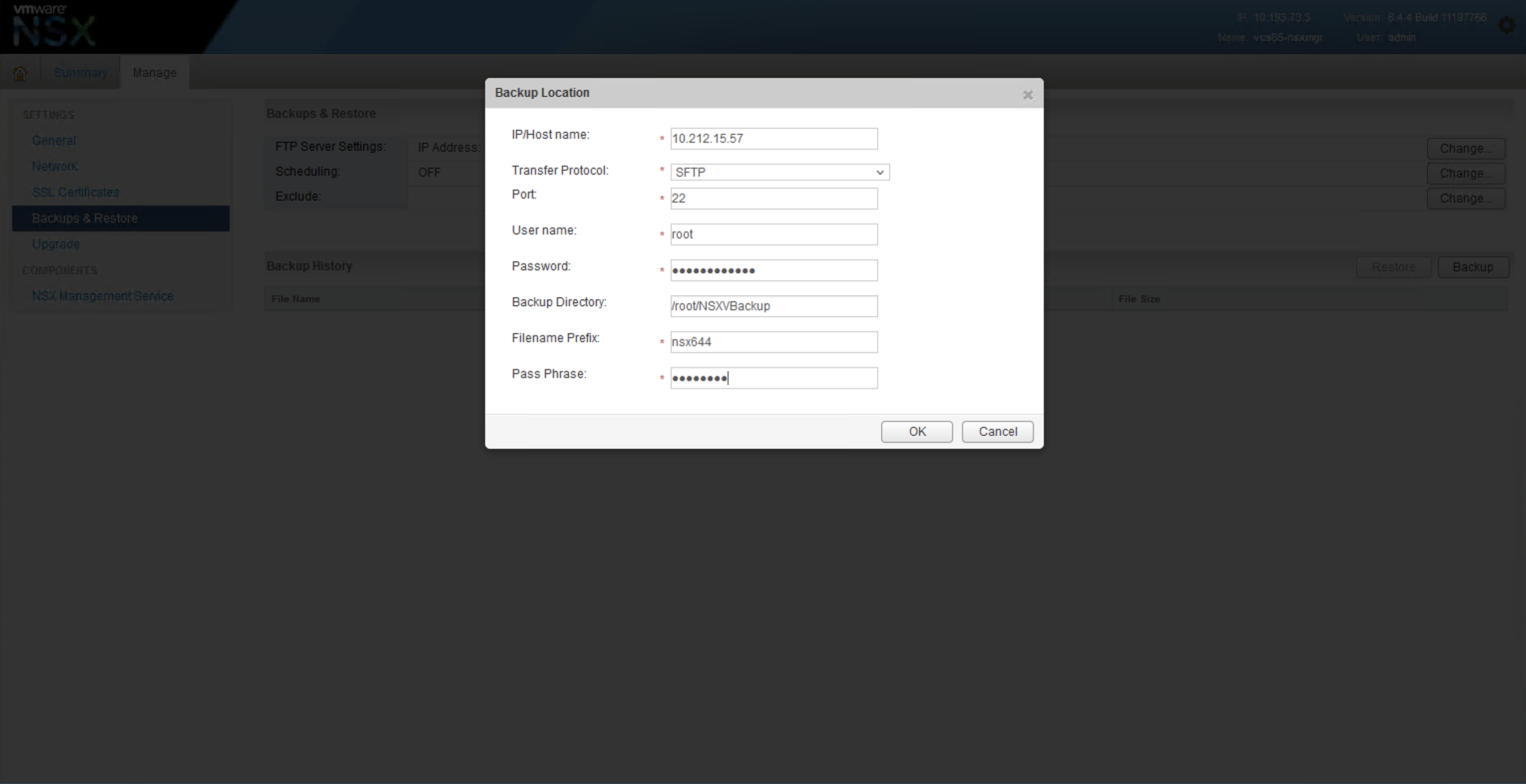

適切な情報を入力

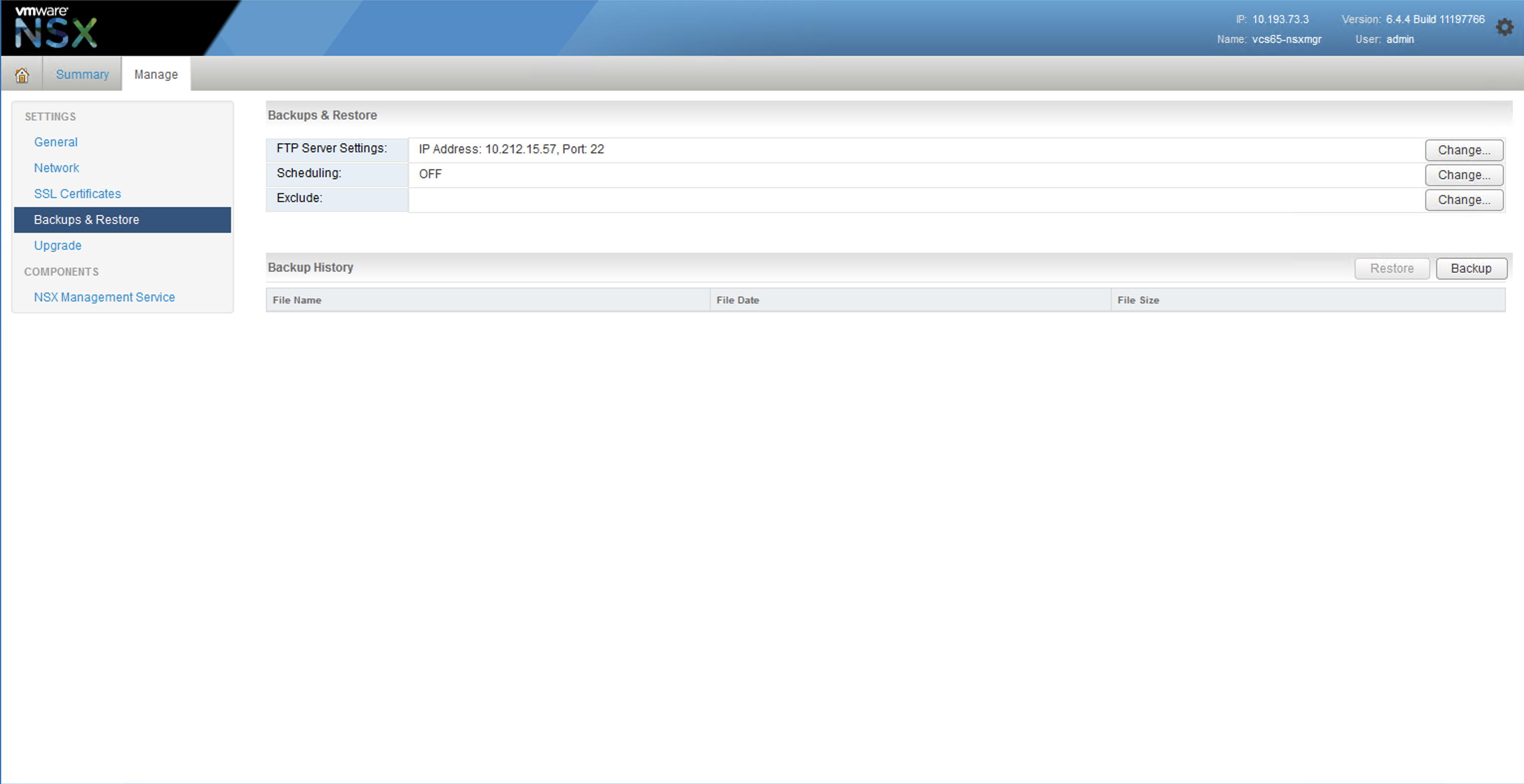

Backupボタンを押下。
Start

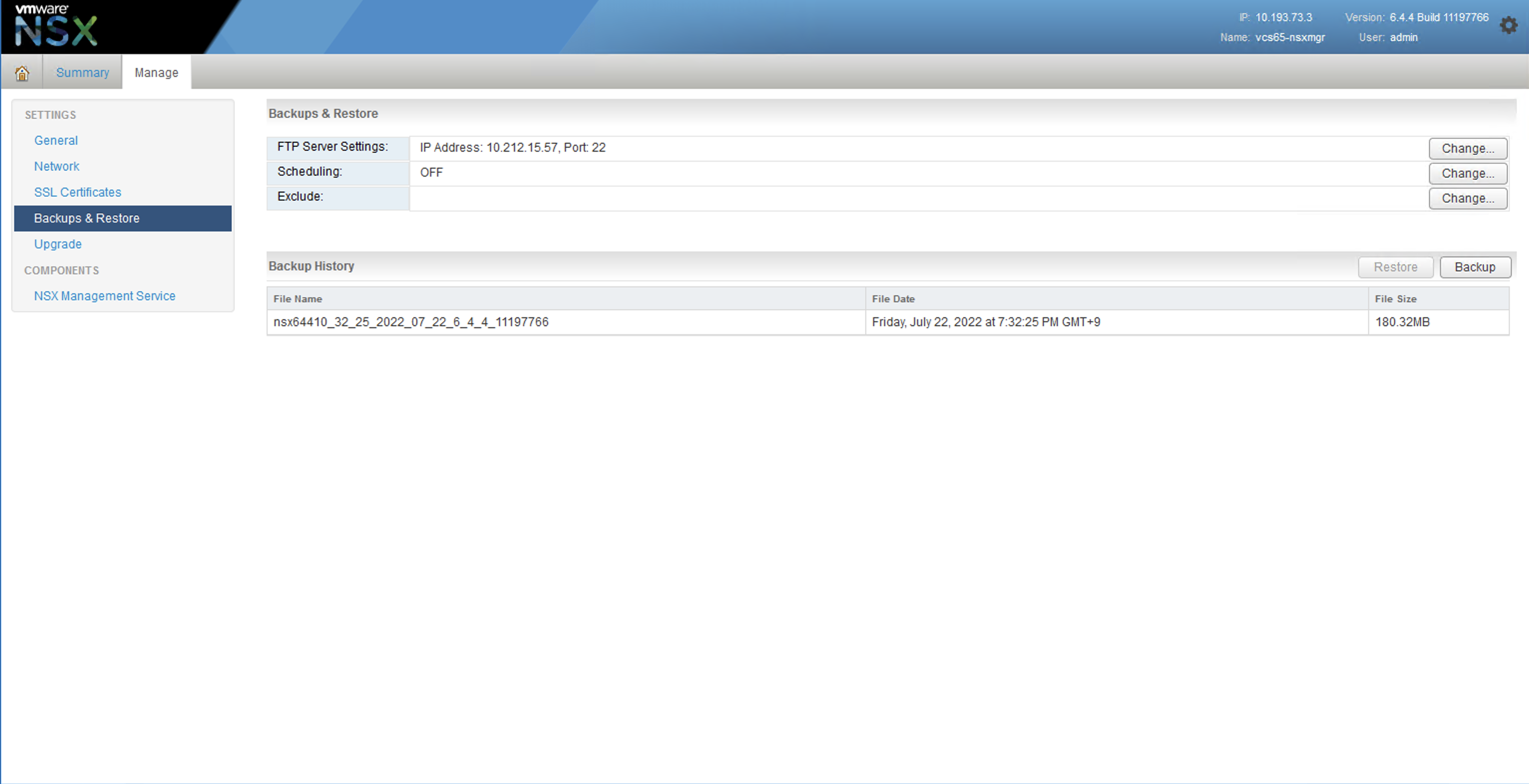

取得完了

これに加えて、NSX Managerのスナップショットも取得しておいた。

3. vCenterのバックアップ

（手順省略）

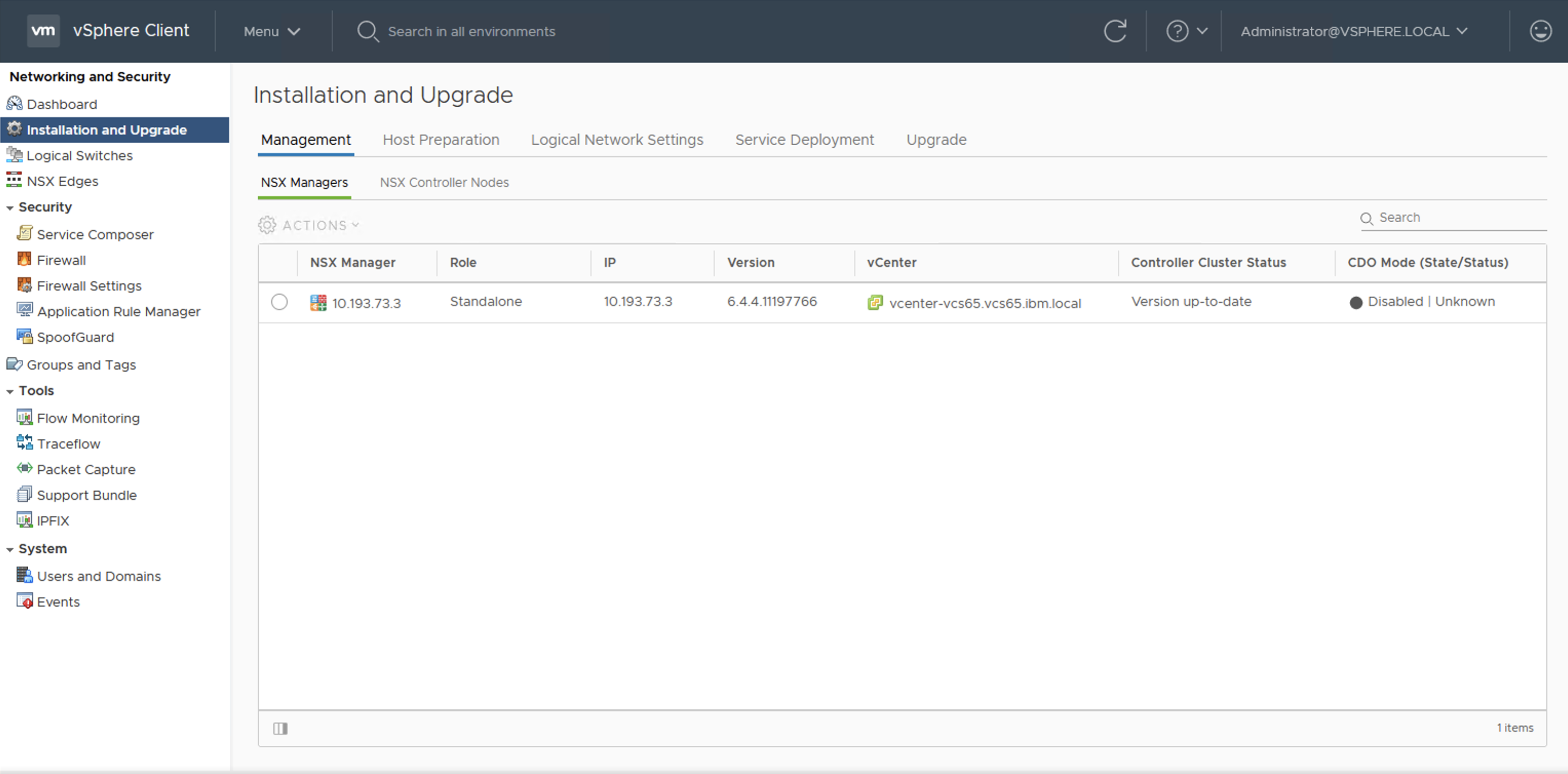

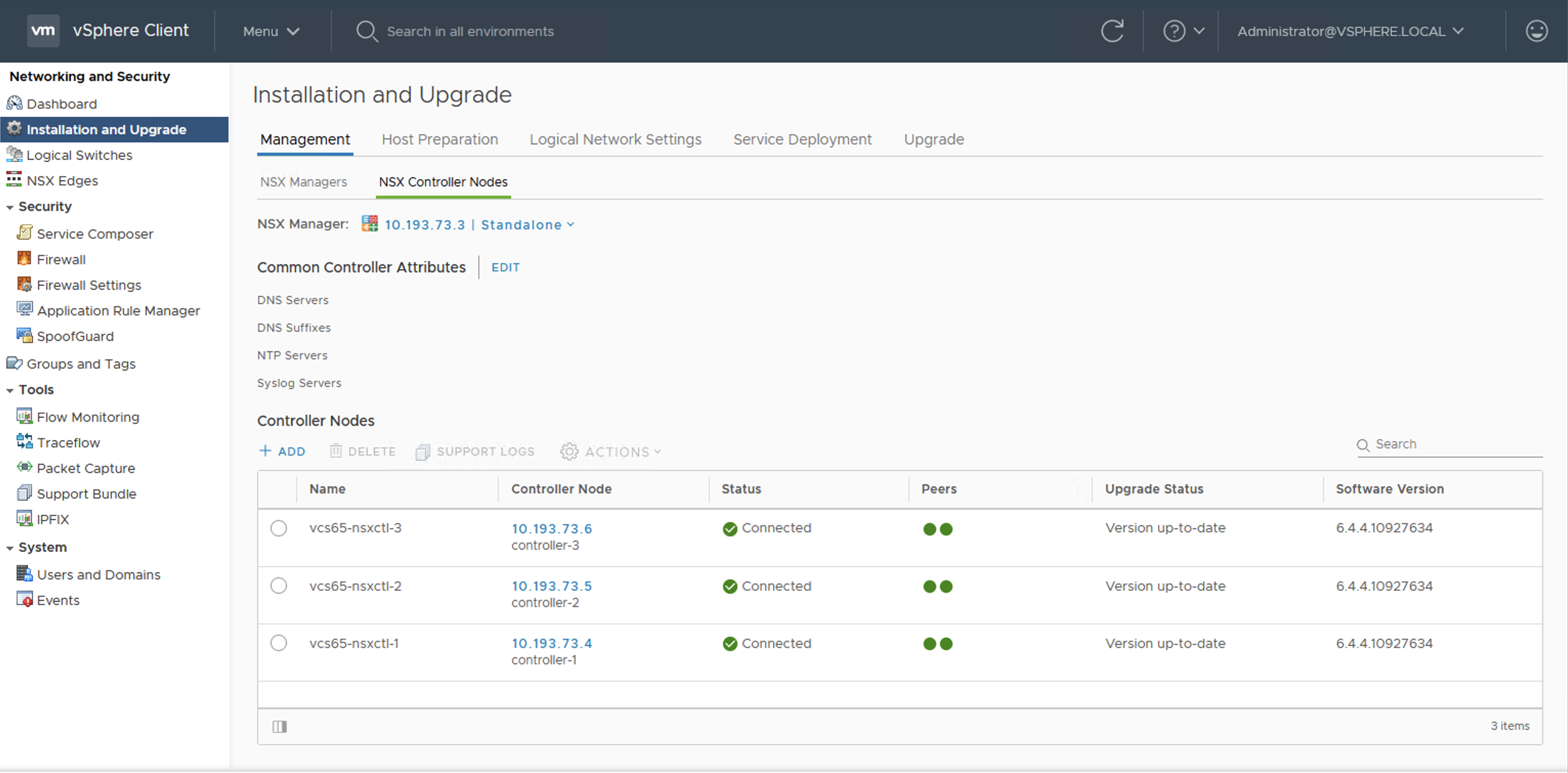

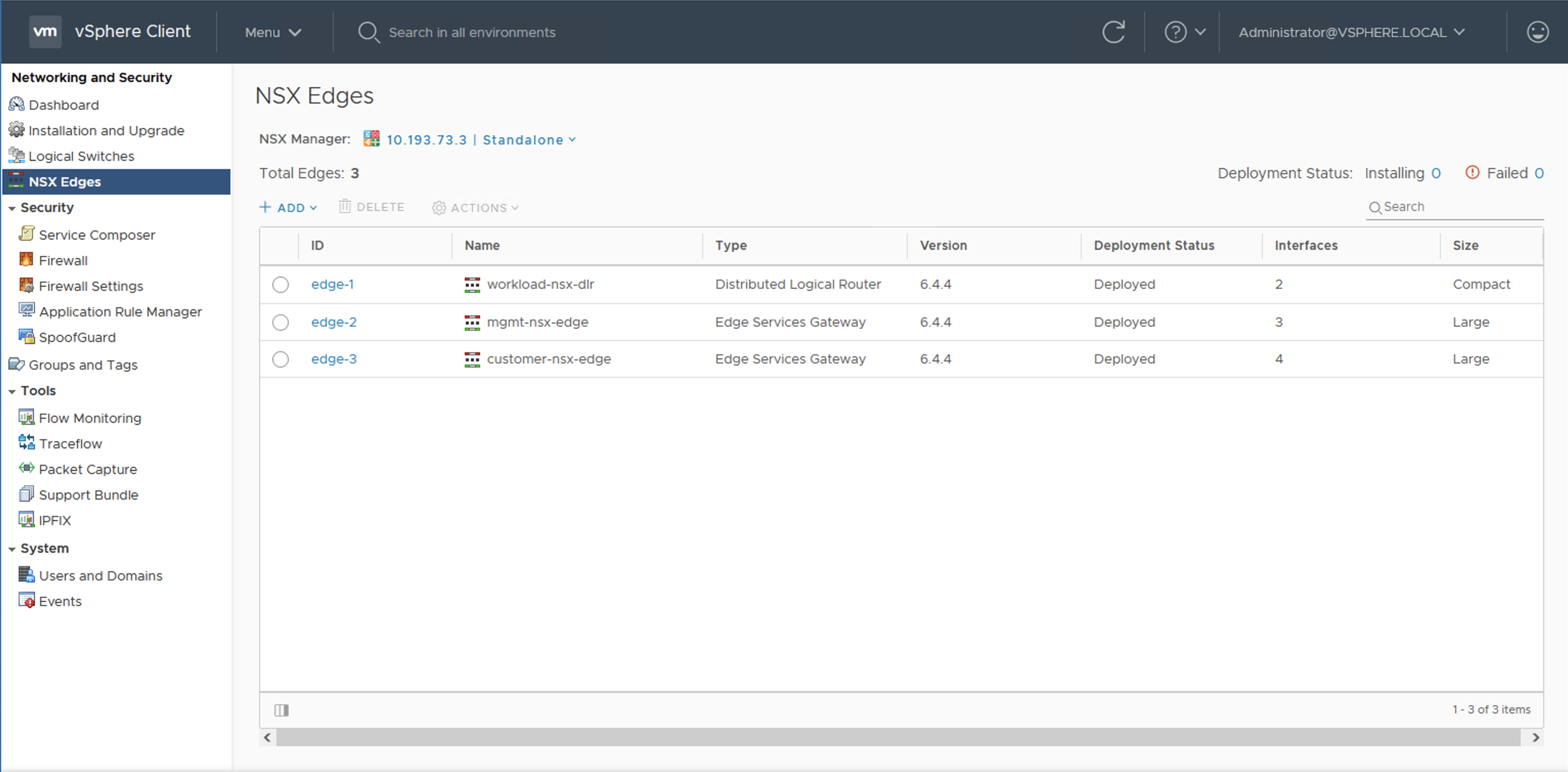

4. 現行NSXバージョンの確認。

アップデートは以下の順で行うので、あらかじめバージョンを確認しておく。

NSX Manager appliance
NSX Controller cluster
Host clusters
NSX Edge
Guest Introspection

5. NSX Managerのアップデート

Direct upgrade to NSX-V 6.4.10 and higher fails from NSX-V 6.4.2, 6.4.3, 6.4.4, and 6.4.5 versions (82662)によると、NSX 6.4.5以前のバージョンから6.4.10以降には直接移行できず、以下のようなエラーが発生してしまう（実際にアップデートできなくて、KBを検索した）。

このKBの手順に従って、6.4.13のパッチファイルが読み込み可能となるように、回避策を行う。

回避策の実施

$ curl --verbose --noproxy '*' -u admin:'<password>' -H "Accept: application/xml" -H "Content-Type: application/xml" -k -X POST --data @/tmp/signed_bsh_UpgradeUtilsFix_withVersionCheck.encoded  https://10.193.73.3/api/1.0/services/debug/script
* About to connect() to 10.193.73.3 port 443 (#0)
*   Trying 10.193.73.3...
* Connected to 10.193.73.3 (10.193.73.3) port 443 (#0)
* Initializing NSS with certpath: sql:/etc/pki/nssdb
* skipping SSL peer certificate verification
* SSL connection using TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384
* Server certificate:
* 	subject: CN=vcs65-nsxmgr.vcs65.ibm.local,OU=NSX,O=VMware Inc.,L=Palo Alto,ST=CA,C=US
* 	start date:  7月 08 19:07:06 2019 GMT
* 	expire date:  7月 05 19:07:06 2029 GMT
* 	common name: vcs65-nsxmgr.vcs65.ibm.local
* 	issuer: CN=vcs65-nsxmgr.vcs65.ibm.local,OU=NSX,O=VMware Inc.,L=Palo Alto,ST=CA,C=US
* Server auth using Basic with user 'admin'
> POST /api/1.0/services/debug/script HTTP/1.1
> Authorization: Basic YWRtaW46NG56SlYwZm8zSTRmSW8h
> User-Agent: curl/7.29.0
> Host: 10.193.73.3
> Accept: application/xml
> Content-Type: application/xml
> Content-Length: 20960
> Expect: 100-continue
>
< HTTP/1.1 100 Continue
< HTTP/1.1 200 OK
< Cache-Control: no-cache
< Accept-Charset: big5, big5-hkscs, cesu-8, euc-jp, euc-kr, gb18030, gb2312, gbk, ibm-thai, ibm00858, ibm01140, ibm01141, ibm01142, ibm01143, ibm01144, ibm01145, ibm01146, ibm01147, ibm01148, ibm01149, ibm037, ibm1026, ibm1047, ibm273, ibm277, ibm278, ibm280, ibm284, ibm285, ibm290, ibm297, ibm420, ibm424, ibm437, ibm500, ibm775, ibm850, ibm852, ibm855, ibm857, ibm860, ibm861, ibm862, ibm863, ibm864, ibm865, ibm866, ibm868, ibm869, ibm870, ibm871, ibm918, iso-2022-cn, iso-2022-jp, iso-2022-jp-2, iso-2022-kr, iso-8859-1, iso-8859-13, iso-8859-15, iso-8859-2, iso-8859-3, iso-8859-4, iso-8859-5, iso-8859-6, iso-8859-7, iso-8859-8, iso-8859-9, jis_x0201, jis_x0212-1990, koi8-r, koi8-u, shift_jis, tis-620, us-ascii, utf-16, utf-16be, utf-16le, utf-32, utf-32be, utf-32le, utf-8, windows-1250, windows-1251, windows-1252, windows-1253, windows-1254, windows-1255, windows-1256, windows-1257, windows-1258, windows-31j, x-big5-hkscs-2001, x-big5-solaris, x-compound_text, x-euc-jp-linux, x-euc-tw, x-eucjp-open, x-ibm1006, x-ibm1025, x-ibm1046, x-ibm1097, x-ibm1098, x-ibm1112, x-ibm1122, x-ibm1123, x-ibm1124, x-ibm1166, x-ibm1364, x-ibm1381, x-ibm1383, x-ibm300, x-ibm33722, x-ibm737, x-ibm833, x-ibm834, x-ibm856, x-ibm874, x-ibm875, x-ibm921, x-ibm922, x-ibm930, x-ibm933, x-ibm935, x-ibm937, x-ibm939, x-ibm942, x-ibm942c, x-ibm943, x-ibm943c, x-ibm948, x-ibm949, x-ibm949c, x-ibm950, x-ibm964, x-ibm970, x-iscii91, x-iso-2022-cn-cns, x-iso-2022-cn-gb, x-iso-8859-11, x-jis0208, x-jisautodetect, x-johab, x-macarabic, x-maccentraleurope, x-maccroatian, x-maccyrillic, x-macdingbat, x-macgreek, x-machebrew, x-maciceland, x-macroman, x-macromania, x-macsymbol, x-macthai, x-macturkish, x-macukraine, x-ms932_0213, x-ms950-hkscs, x-ms950-hkscs-xp, x-mswin-936, x-pck, x-sjis_0213, x-utf-16le-bom, x-utf-32be-bom, x-utf-32le-bom, x-windows-50220, x-windows-50221, x-windows-874, x-windows-949, x-windows-950, x-windows-iso2022jp
< Date: Wed, 27 Jul 2022 02:55:16 GMT
< Strict-Transport-Security: max-age=31536000; includeSubDomains
< X-Frame-Options: SAMEORIGIN
< Content-Type: application/xml;charset=ISO-8859-1
< Content-Length: 27
< Server:
<
* Connection #0 to host 10.193.73.3 left intact
Patch successfully applied.

再起動の実施

$ curl --verbose --noproxy '*' -u admin:'<password>' -H "Accept: application/xml" -H "Content-Type: application/xml" -k -X POST https://10.193.73.3/api/1.0/appliance-management/components/component/APPMGMT/restart
* About to connect() to 10.193.73.3 port 443 (#0)
*   Trying 10.193.73.3...
* Connected to 10.193.73.3 (10.193.73.3) port 443 (#0)
* Initializing NSS with certpath: sql:/etc/pki/nssdb
* skipping SSL peer certificate verification
* SSL connection using TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384
* Server certificate:
* 	subject: CN=vcs65-nsxmgr.vcs65.ibm.local,OU=NSX,O=VMware Inc.,L=Palo Alto,ST=CA,C=US
* 	start date:  7月 08 19:07:06 2019 GMT
* 	expire date:  7月 05 19:07:06 2029 GMT
* 	common name: vcs65-nsxmgr.vcs65.ibm.local
* 	issuer: CN=vcs65-nsxmgr.vcs65.ibm.local,OU=NSX,O=VMware Inc.,L=Palo Alto,ST=CA,C=US
* Server auth using Basic with user 'admin'
> POST /api/1.0/appliance-management/components/component/APPMGMT/restart HTTP/1.1
> Authorization: Basic YWRtaW46NG56SlYwZm8zSTRmSW8h
> User-Agent: curl/7.29.0
> Host: 10.193.73.3
> Accept: application/xml
> Content-Type: application/xml
>
< HTTP/1.1 200 OK
< Strict-Transport-Security: max-age=31536000 ; includeSubDomains
< X-XSS-Protection: 1; mode=block
< X-Frame-Options: SAMEORIGIN
< X-Content-Type-Options: nosniff
< X-Content-Security-Policy: default-src 'self'; object-src 'self'
< Set-Cookie: JSESSIONID=7A5908E695C77FC198E04AE07F53239D; Path=/; Secure; HttpOnly
< Content-Length: 0
< Date: Wed, 27 Jul 2022 02:59:06 GMT
< Server:
<
* Connection #0 to host 10.193.73.3 left intact

Upload Bundleを押下
Browseからパッチを選択してContinue
SSHは有効にしておく。Upgradeを実施。
途中画面1
途中画面2

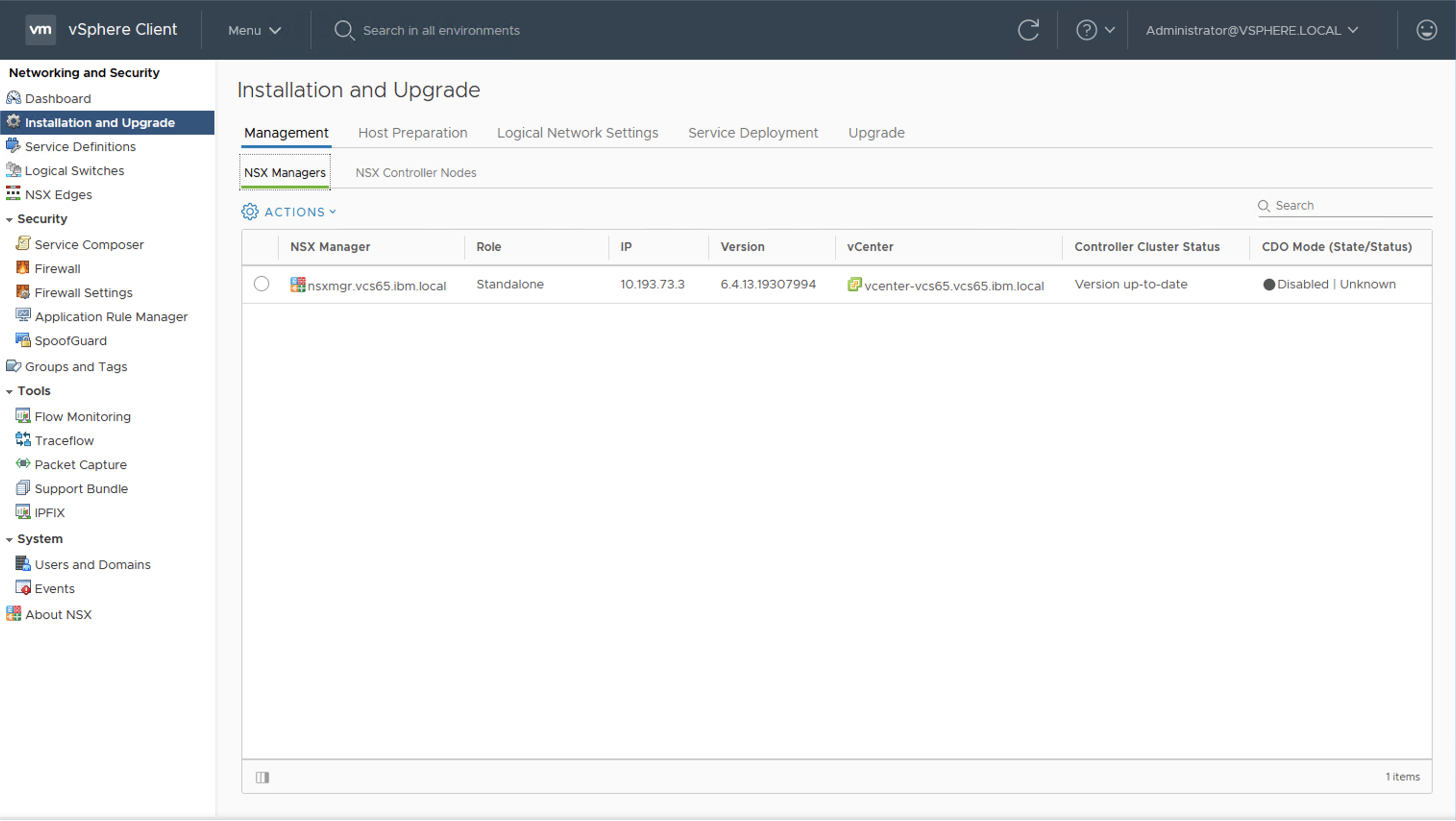

再度NSX Managerにアクセスすると更新されている。
vCenterにログインすると、NSX Pluginの更新が発生したので再度logout/loginをするようなメッセージが出るので、logout/loginを行う。再度アクセスすると、NSX Managerが更新されていることを確認できる。

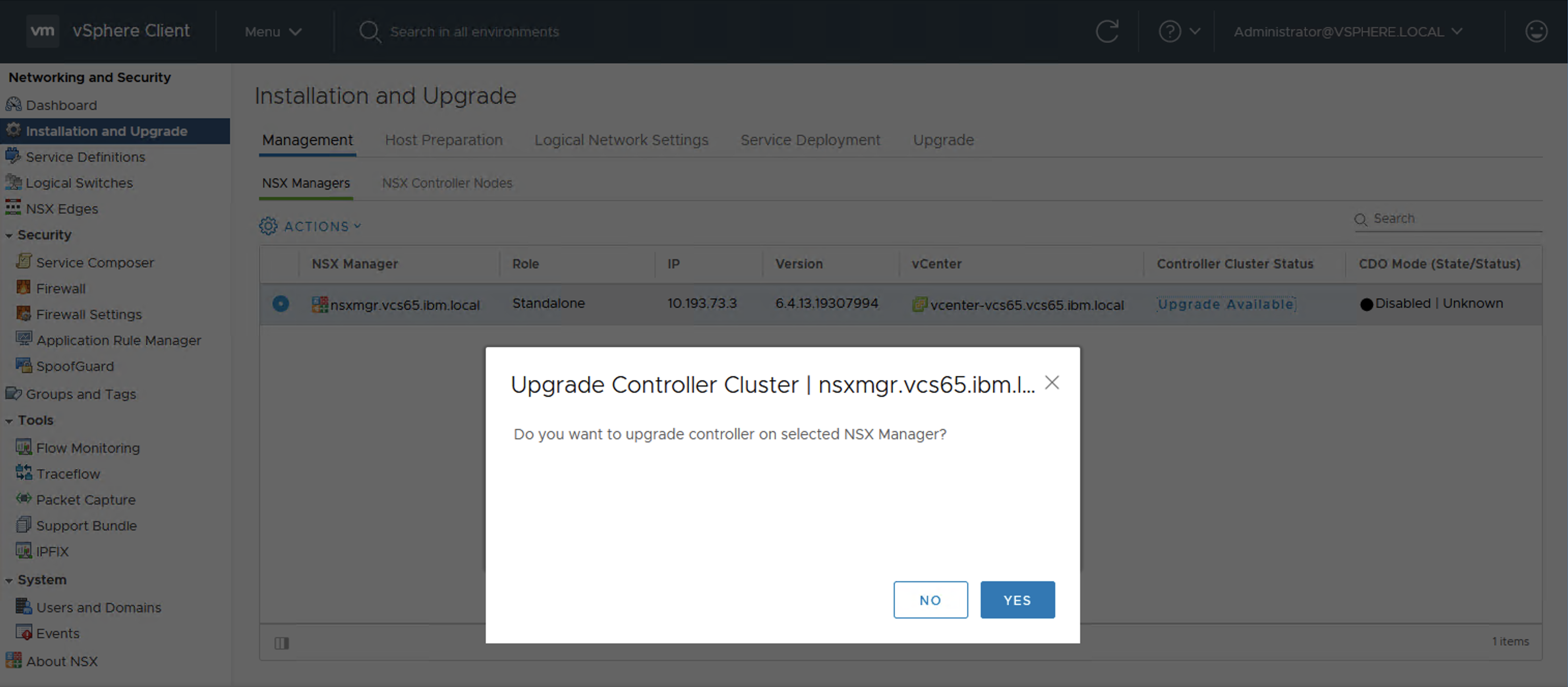

6. NSX Controllerの更新

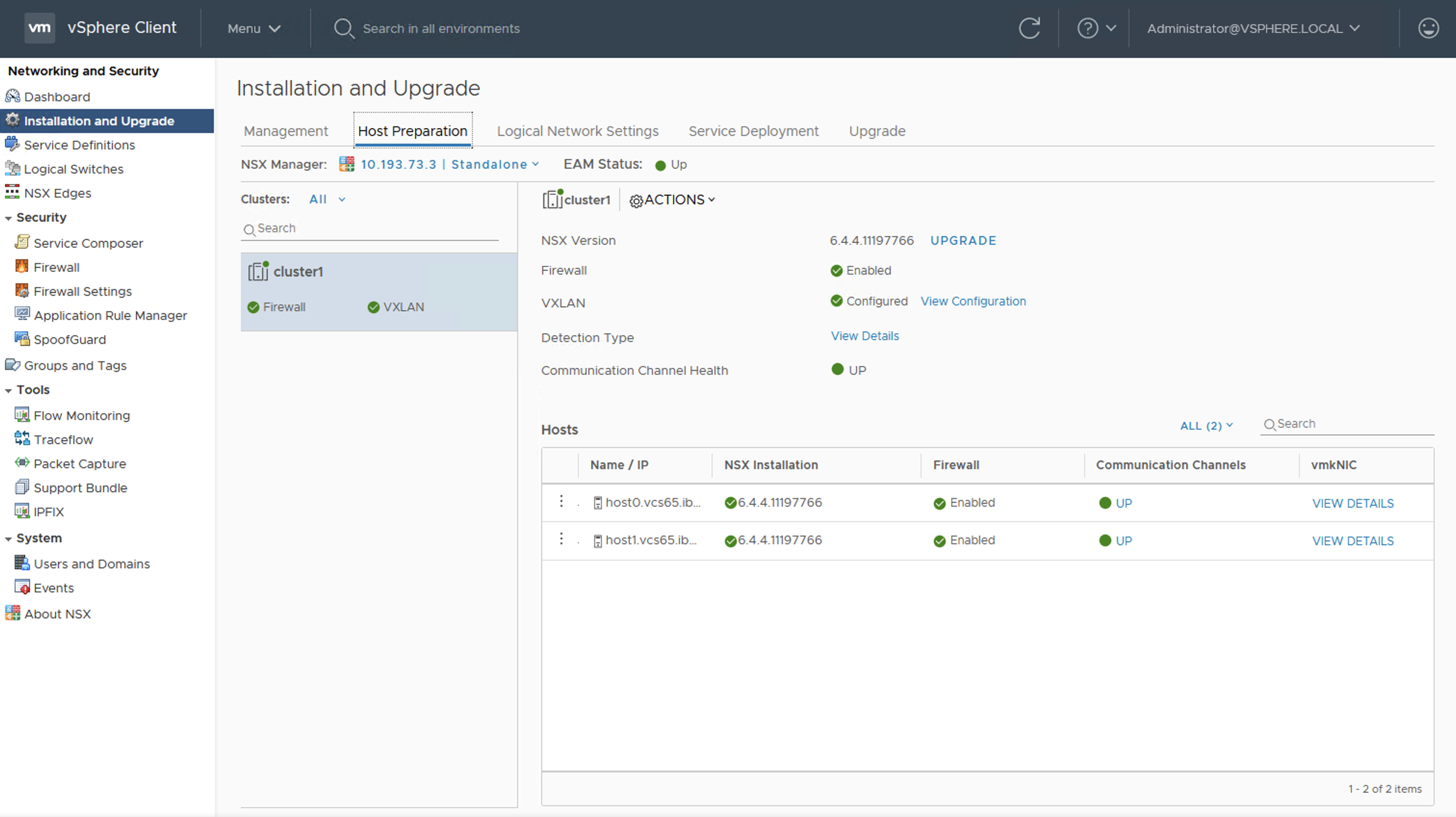

7. Host preparation

今回はESXiが2台構成のため、まず2台目のESXiをメンテナンスモードにする。
Host preparationにて、UPGRADEを押下
YES
途中画面
導入完了。今度は1台目がNot Readyになった。
2台目のESXiはメンテナンスモードを抜けて、1台目のESXiをメンテナンスモードにする。すると、自動的に1台目の導入が開始する。
1台目のESXiのアップデートも完了。
1台目もメンテナンスモードから抜ける。

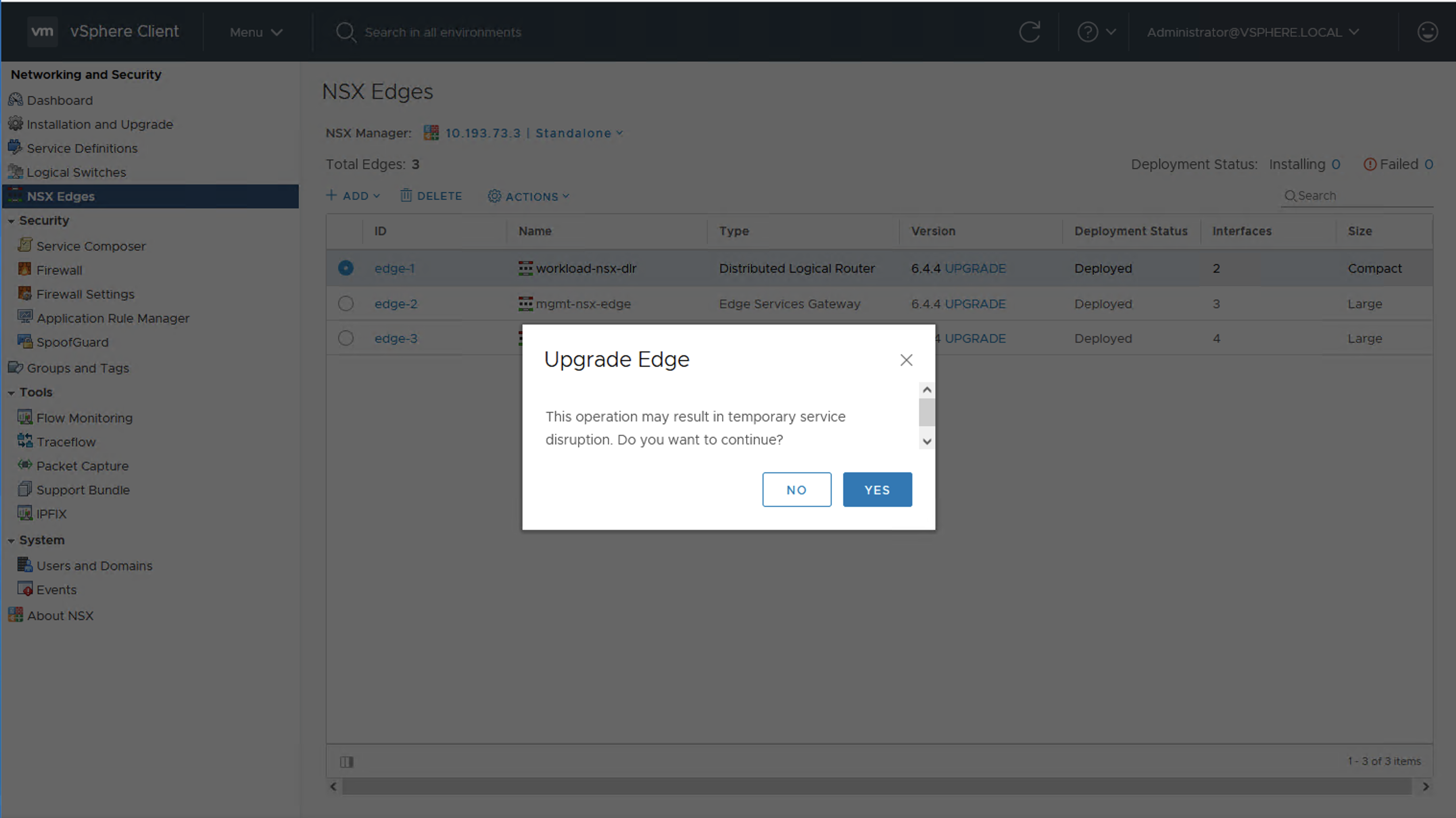

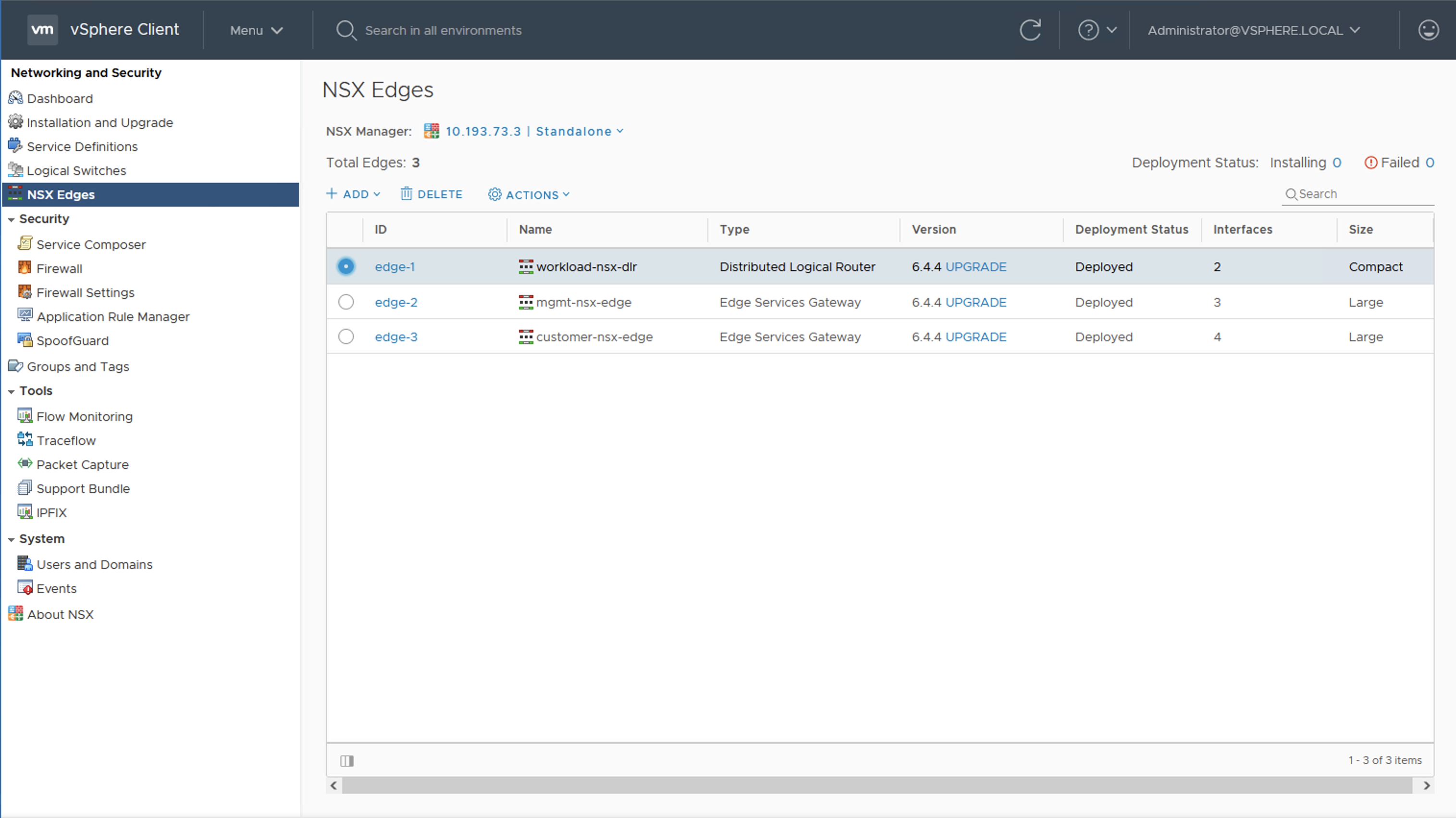

8. Edge upgrade

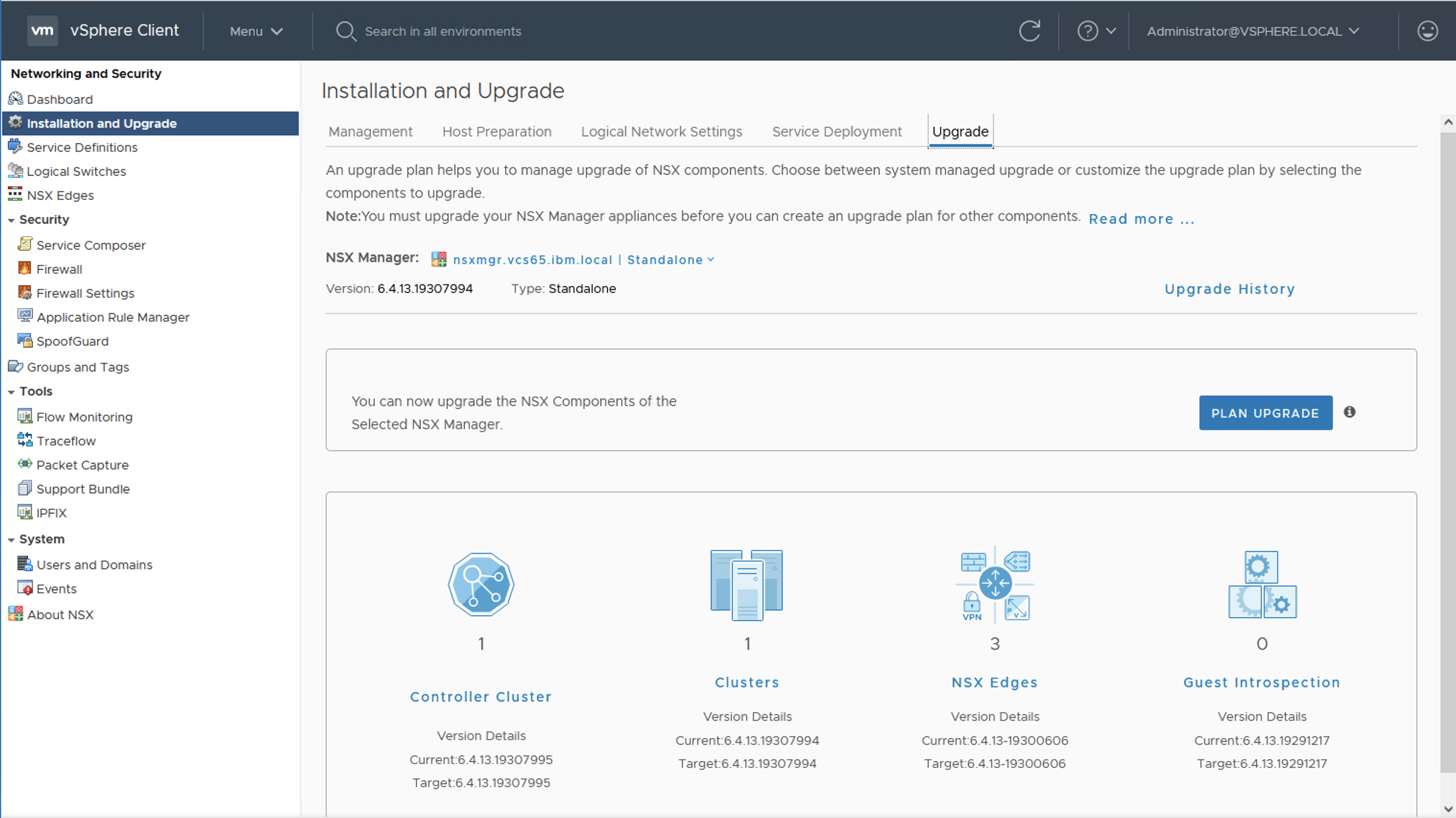

9. 最終確認

最終的に、全てがupgradeされたことを確認
