はじめに
私は、シスコシステムズ合同会社で、Firewall やリモートアクセス VPN、IPS といった Network Security 製品とその管理ツールのプリセールスエンジニアとして働いております。
そんな中、シスコシステムズで働く有志による Cisco Systems Japan Advent Calendar 2018 に参加する機会に恵まれました。
2017年版: https://qiita.com/advent-calendar/2017/cisco
2018年版: https://qiita.com/advent-calendar/2018/cisco
この記事は、その Cisco Systems Japan Advent Calendar 2018 の 23日目として投稿しました。
新しい技術にチャレンジする記事が多い中、古くからあって今でも十分使えるかなり便利な機能なのに、なぜかあまり使われていないように見える機能を、どうしてもいろいろな方々に伝えたいので、今回、記事にしてみました。
リモートアクセス VPN への要件
パブリッククラウド全盛の現代ではありますが、内部ネットワークへの安全なアクセスのためのリモートアクセス VPN の需要というのは、まだまだ非常に多いと思われます。
シスコ社員も、様々なパブリッククラウドでのサービスを利用しながらも、特にエンジニアは、オフィスにあるラボにアクセスするために、社内への安全なアクセス手段として、リモートアクセス VPN を多用しています。
リモートアクセス VPN は、止まってしまうのは困るサービスの一つとなっておりますが、かといって高い費用をかけてまで完全なる無停止な構成を Active / Standby で実現するほどでもない、という声をよく聞きます。もちろん、サービスとしての重要度が高く、無停止でのサービス提供を求める声も多々ありますが、インラインの Firewall や IPS に比べると重要度は低いように感じます。
シスコ製品でのリモートアクセス VPN
Cisco ASA という、Basic Firewall 兼 VPN 終端装置 + AnyConnect Client という組み合わせが、最も多く使われており、私も商談で提案することが多い組み合わせです。
この ASA は、Active / Standby の HA 構成が実現できます。AnyConnect Client からのリモートアクセス VPN 接続も、単体障害発生時であれば、ほぼ無停止で Active / Standby の切り替わりが可能です。
一方、Active / Active で全ての ASA をきちんと稼働させて、接続中の ASA がダウンした際にも、"VPN 接続が切れたな" と感じたエンドユーザが再度 AnyConnect Client からの VPN 接続を行えば、何事も無く VPN 接続が確立する、という要件を満たす技術があります。
VPN ロードバランスという機能です。
歴史は古く、ASA の前にあった VPN3000 という製品から組み込まれている機能であり、20年近く経過した今でも、まだ削除されることなく、安定して動く、非常に便利な機能です。
モデルを問わず、複数の ASA を同じ L2 ネットワークに並べて、VPN 接続を受け付けるインターフェイス (一般的には outside 側) に仮想の IP アドレスを持たせ、AnyConnect Client はその仮想 IP アドレス宛てに VPN 接続を行い、ロードバランスされている ASA はその中でいちばん負荷の低い (VPN の接続数という意味での負荷) ASA がその VPN 接続を請け負う、という仕組みです。
専用のロードバランサが無くても、市場からニーズの多い Active / Active 構成を安価に簡単に組める、お得な機能です。
VPN 接続が確立するまでの流れ図
簡単に図にしてみました。AnyConnect Client は、VPN クラスタの Public (outside) 側の仮想 IP アドレス宛てに VPN 接続を開始しますが、その仮想 IP アドレス宛てに来た VPN 接続要求に対して、Master となる ASA が、クラスタメンバーの中でいちばん負荷が低い ASA の Public IP アドレスに対して再度 VPN 接続を出すように、Client に返します。Client は受け取ったその新しい IP アドレス宛てに、自動的に直接 VPN 接続を開始し、認証が通れば、その ASA と直接 VPN 接続が確立されます。
VPN ロードバランスに必要な条件
ASA は、ソフトウェアバージョンもモデルもバラバラで構いません。が、ソフトウェアバージョンは合わせた方がいろいろと楽ではあります。
ASA はクラスタメンバーとなる ASA の Public (outside) 側、および Private (inside) 側が、それぞれ同一サブネット内に配置される必要があります。
クライアントは AnyConnect 3.0 以降で、SSL-VPN フルトンネルでも IPsec でもどちらでも動作します。他には Cisco IOS や ASA5506 などの EzVPN Client、あるいは、Clientless SSL-VPN でも動作します。
検証ネットワーク図
ということで実際に設定して動作確認をしてみました。
VPN ロードバランスは ASAv でも動作するので、ASA やクライアント PC は ESXi にて動作させています。
ASAv のソフトウェアバージョンは 9.10 を利用しました。AnyConnect のバージョンは 4.7 です。
ASAv10 と ASAv30 (VPN クラスタのマスター選定プライオリティは、ASAv30 の方を高くしています) の 2台の ASA で VPN クラスタを構成し、Public (outside) 側に 192.168.10.50 の VPN 仮想 IP アドレスを持たせています。
クライアント PC は 192.168.10.50 宛てに AnyConnect で SSL-VPN フルトンネルの VPN 接続を行うようにします。
それぞれの ASAv には、内部ネットワークとは異なる IP アドレスをプールさせております。AnyConnect からの VPN 接続が確立された際には、クライアントに割り当てた IP アドレスがホストルートで ASA のルーティングテーブルに乗るようになり、内部のルータと OSPF で経路交換をしています。内部ルータからそれぞれのプールアドレスへの static route を作成しても構いませんし、この例であれば、192.168.20.0/24 のネットワークを、お互いに重ならないように ASAv10 と ASAv30 にプールアドレスとして定義しておけば、内部ルータとのルーティングは考えなくても良くなります。
その他、ユーザ認証はテスト的に ASAv ローカルユーザ DB を使い、証明書エラーは無視するものとして検証を行います。
余談になりますが、ASAv ってライセンス無しでも全機能が使えるので (スループットや同時接続数は落ちます)、ASAv をいろいろと遊んでみる、といったあたりの記事のニーズがあれば、そのうち書いてみたいと思います。
ASA の設定
ASA で必要な設定を抜粋します。細かいところは人によって変わって来ると思いますが、ざっと雑に設定すると、とりあえずこうなります、という例として参考にしてみてください。また、VPN ロードバランス以外については、設定すべてを拾っているわけではありませんのでご留意ください。
もちろん ASDM (無償 GUI) で設定した方が、感覚的にはわかりやすいかと思います。
ASAv10
! ホスト名設定
hostname TMP-ASAv10-1
! VPN 接続時に払い出す IP アドレス (IP Pool) を設定
ip local pool POOL-1 192.168.110.1-192.168.110.254 mask 255.255.255.0
! インターフェイス設定
interface GigabitEthernet0/0
nameif outside
security-level 0
ip address 192.168.10.51 255.255.255.0
no shut
!
interface GigabitEthernet0/1
nameif inside
security-level 100
ip address 192.168.20.51 255.255.255.0
no shut
!
interface Management0/0
management-only
nameif mgmt
security-level 100
ip address 10.71.153.51 255.255.255.128
no shut
! VPN 接続時に割り当てたアドレスを隣接ルータに広報する (Reverse Route Injection) ための定義
prefix-list VPN_PREFIX_1 seq 5 permit 192.168.110.0/24 le 32
route-map VPN_POOL_1 permit 1
match ip address prefix-list VPN_PREFIX_1
router ospf 1
network 0.0.0.0 0.0.0.0 area 0
area 0
redistribute static subnets route-map VPN_POOL_1
! データネットワークと管理ネットワークのゲートウェイ指定
route mgmt 0.0.0.0 0.0.0.0 10.71.153.126 1
route outside 0.0.0.0 0.0.0.0 192.168.10.254 1
route inside 0.0.0.0 0.0.0.0 192.168.20.254 tunneled
! VPN ロードバランスの有効化
vpn load-balancing
priority 5
cluster key CISCO
cluster ip address 192.168.10.50
participate
! AnyConnect SSL-VPN フルトンネルをデフォルトのグループポリシーで有効化
webvpn
enable outside
anyconnect image disk0:/anyconnect-win-4.7.00136-webdeploy-k9.pkg 1
anyconnect enable
!
group-policy DfltGrpPolicy attributes
vpn-tunnel-protocol ssl-client
!
tunnel-group DefaultWEBVPNGroup general-attributes
address-pool POOL-1
! テスト用ローカルユーザを追加
username user1 password XXXXX
username user2 password YYYYY
username user3 password ZZZZZ
username user4 password PPPPP
ASAv30
! ホスト名設定
hostname TMP-ASAv30-1
! VPN 接続時に払い出す IP アドレス (IP Pool) を設定
ip local pool POOL-2 192.168.120.1-192.168.120.254 mask 255.255.255.0
! インターフェイス設定
interface GigabitEthernet0/0
nameif outside
security-level 0
ip address 192.168.10.52 255.255.255.0
no shut
!
interface GigabitEthernet0/1
nameif inside
security-level 100
ip address 192.168.20.52 255.255.255.0
no shut
!
interface Management0/0
management-only
nameif mgmt
security-level 100
ip address 10.71.153.52 255.255.255.128
! Reverse Route Injection (RRI) のための定義
prefix-list VPN_PREFIX_2 seq 5 permit 192.168.120.0/24 le 32
route-map VPN_POOL_2 permit 1
match ip address prefix-list VPN_PREFIX_2
router ospf 1
network 0.0.0.0 0.0.0.0 area 0
area 0
redistribute static subnets route-map VPN_POOL_2
! データネットワークと管理ネットワークのゲートウェイ指定
route mgmt 0.0.0.0 0.0.0.0 10.71.153.126 1
route outside 0.0.0.0 0.0.0.0 192.168.10.254 1
route inside 0.0.0.0 0.0.0.0 192.168.20.254 tunneled
! VPN ロードバランスの有効化
vpn load-balancing
priority 10
cluster key CISCO
cluster ip address 192.168.10.50
participate
! AnyConnect SSL-VPN フルトンネルをデフォルトのグループポリシーで有効化
webvpn
enable outside
anyconnect image disk0:/anyconnect-win-4.7.00136-webdeploy-k9.pkg 1
!
group-policy DfltGrpPolicy attributes
vpn-tunnel-protocol ssl-client
!
tunnel-group DefaultWEBVPNGroup general-attributes
address-pool POOL-2
! テスト用ローカルユーザを追加
username user1 password XXXXX
username user2 password YYYYY
username user3 password ZZZZZ
username user4 password PPPPP
VPN ロードバランスは、ASA 間の設定の自動同期の仕組みがありません。ユーザ認証 DB は、一般的には RADIUS や LDAP サーバに持たせるので問題無いですが、今回の例のように ASA ローカルに持たせる場合、パスワードの不一致にご注意ください。
見ての通り、VPN ロードバランスそのものの設定は、最低限で以下だけです。
vpn load-balancing
priority 10 (1-10 で指定、10 が最高。高い方が VPN Cluster のマスターになる)
cluster key *****
cluster ip address xx.xx.xx.xx
participate
もしも cluster key を設定しなければ、同一サブネットにある ASA で participate のコマンドが有効になっているものは同じ VPN クラスタを組んでしまうので、cluster key で合言葉を決めておいてください。
Public (outside) 側と Private (inside) 側では、デフォルトで UDP 9023 番ポートを使って互いの情報をやりとりします。このポート番号が使えない場合には、cluster port コマンドで任意のポート番号に変更してください。TCP は使わず、UDP のみになります。
動作確認
ここまでの設定が正しく動作すると、show vpn load-balancing コマンドで以下のように表示されます。
ASAv10 (バックアップ)
TMP-ASAv10-1# show vpn load-balancing
--------------------------------------------------------------------------
Status Role Failover Encryption Peers Cluster IP
--------------------------------------------------------------------------
Enabled Backup n/a Disabled 1 192.168.10.50
Peers:
--------------------------------------------------------------------------
Role Pri Model Load-Balancing Version Public IP
--------------------------------------------------------------------------
Backup 5 ASA-VASA 4 192.168.10.51*
Master 10 ASA-VASA 4 192.168.10.52
Total License Load:
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Other VPN Public IP
----------------------------- ---------------------
Limit Used Load Limit Used Load
--------------------------------------------------------------------------
250 0 0% 250 0 0% 192.168.10.51*
Licenses Used By Inactive Sessions :
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Inactive Load Public IP
--------------------------------------------------------------------------
0 0% 192.168.10.51*
ASAv30 (マスター)
TMP-ASAv30-1# show vpn load-balancing
--------------------------------------------------------------------------
Status Role Failover Encryption Peers Cluster IP
--------------------------------------------------------------------------
Enabled Master n/a Disabled 1 192.168.10.50
Peers:
--------------------------------------------------------------------------
Role Pri Model Load-Balancing Version Public IP
--------------------------------------------------------------------------
Master 10 ASA-VASA 4 192.168.10.52*
Backup 5 ASA-VASA 4 192.168.10.51
Total License Load:
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Other VPN Public IP
----------------------------- ---------------------
Limit Used Load Limit Used Load
--------------------------------------------------------------------------
750 0 0% 750 0 0% 192.168.10.52*
250 0 0% 250 0 0% 192.168.10.51
Licenses Used By Inactive Sessions :
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Inactive Load Public IP
マスターとバックアップの選定は、priority で指定した数字が大きい方が優先でマスターになります。マスターとなる ASA がダウンした場合には、次に高い priority を指定した ASA がマスターになります。priority コマンドで指定しない場合はデフォルトで "5" になるようです。コマンドラインガイドは、古い ASA のモデルしか書いていないので、あくまでも試した結果でしかありませんが…
では、実際に AnyConnect で VPN 接続を試してみましょう。PC への AnyConnect のインストールおよび日本語化は済んでいるものとします。また、今回はテストということで、以下のように "信頼されていないサーバへの接続をブロック" を無効化しています。
まず、PC1 から 192.168.10.50 に AnyConnect Client で SSL-VPN フルトンネルの接続を開始してみます。
今回のテスト環境では、以下のように証明書が信頼できない旨の警告が出ます。この警告が 192.168.10.50 という仮想 IP アドレスから出ていることを気に留めておいてください。あくまでもテストなので、ここは了承して進みましょう。
すると、次に同じ警告が、ASAv10 の Public アドレスである 192.168.10.51から出てきました。これは、すなわち、AnyConnect Client が、192.168.10.51 に SSL-VPN フルトンネルの接続を開始した (そして、証明書が信頼できない警告が出た) ことになります。つまり、VPN ロードバランスにより、ASAv10 側に直接の VPN 接続を行ったことになります。
同様に先に進めてみましょう。user1 というアカウントで認証させると、無事に VPN 接続が確立できました。確立直後のメッセージは、最初に接続しようとした 192.168.10.50 に接続されたように見えます。

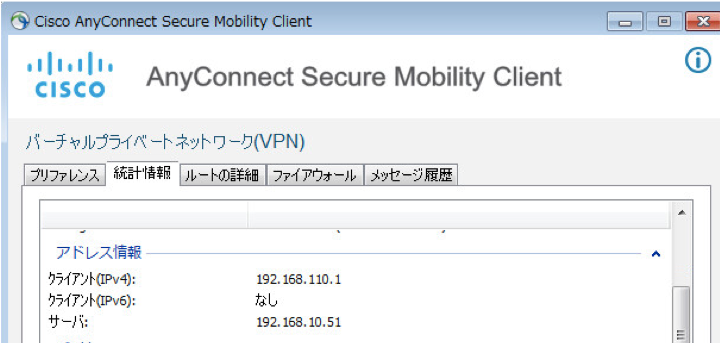

しかしながら、改めて AnyConnect Client のアイコンから見てみると、VPN 接続先は、192.168.10.51、すなわち ASAv10 本体であることがわかります。
この状態で、ASAv10 および ASAv30 で show vpn load-balancing コマンドを実行してみると、以下のようになります。
ASAv10
TMP-ASAv10-1# show vpn load-balancing
--------------------------------------------------------------------------
Status Role Failover Encryption Peers Cluster IP
--------------------------------------------------------------------------
Enabled Backup n/a Disabled 1 192.168.10.50
Peers:
--------------------------------------------------------------------------
Role Pri Model Load-Balancing Version Public IP
--------------------------------------------------------------------------
Backup 5 ASA-VASA 4 192.168.10.51*
Master 10 ASA-VASA 4 192.168.10.52
Total License Load:
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Other VPN Public IP
----------------------------- ---------------------
Limit Used Load Limit Used Load
--------------------------------------------------------------------------
250 1 0% 250 0 0% 192.168.10.51*
Licenses Used By Inactive Sessions :
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Inactive Load Public IP
--------------------------------------------------------------------------
0 0% 192.168.10.51*
ASAv30
TMP-ASAv30-1# show vpn load-balancing
--------------------------------------------------------------------------
Status Role Failover Encryption Peers Cluster IP
--------------------------------------------------------------------------
Enabled Master n/a Disabled 1 192.168.10.50
Peers:
--------------------------------------------------------------------------
Role Pri Model Load-Balancing Version Public IP
--------------------------------------------------------------------------
Master 10 ASA-VASA 4 192.168.10.52*
Backup 5 ASA-VASA 4 192.168.10.51
Total License Load:
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Other VPN Public IP
----------------------------- ---------------------
Limit Used Load Limit Used Load
--------------------------------------------------------------------------
750 0 0% 750 0 0% 192.168.10.52*
250 1 0% 250 0 0% 192.168.10.51
Licenses Used By Inactive Sessions :
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Inactive Load Public IP
--------------------------------------------------------------------------
0 0% 192.168.10.52*
0 0% 192.168.10.51
ASAv10 が、ライセンスを 1つ消費しており、負荷 (load) はまだ 0% であることがわかります。ASAv10 は、最大で VPN は 250同時接続までが可能で、1接続ということは、まだライセンスの 1% も消費していない、ということです。
また、マスターとなる ASAv30 側は、自分自身にはまだ VPN 接続してくるクライアントがいませんが、VPN ロードバランスのマスターとして、クラスタメンバである ASAv10 の負荷状況を把握しています。
では、PC2 からも 192.168.10.50 に接続してみます。実際に VPN 接続された先は、やはり ASAv10 でした。
ASAv10
TMP-ASAv10-1# show vpn load-balancing
--------------------------------------------------------------------------
Status Role Failover Encryption Peers Cluster IP
--------------------------------------------------------------------------
Enabled Backup n/a Disabled 1 192.168.10.50
Peers:
--------------------------------------------------------------------------
Role Pri Model Load-Balancing Version Public IP
--------------------------------------------------------------------------
Backup 5 ASA-VASA 4 192.168.10.51*
Master 10 ASA-VASA 4 192.168.10.52
Total License Load:
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Other VPN Public IP
----------------------------- ---------------------
Limit Used Load Limit Used Load
--------------------------------------------------------------------------
250 2 1% 250 0 0% 192.168.10.51*
Licenses Used By Inactive Sessions :
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Inactive Load Public IP
--------------------------------------------------------------------------
0 0% 192.168.10.51*
ASAv30
TMP-ASAv30-1# show vpn load-balancing
--------------------------------------------------------------------------
Status Role Failover Encryption Peers Cluster IP
--------------------------------------------------------------------------
Enabled Master n/a Disabled 1 192.168.10.50
Peers:
--------------------------------------------------------------------------
Role Pri Model Load-Balancing Version Public IP
--------------------------------------------------------------------------
Master 10 ASA-VASA 4 192.168.10.52*
Backup 5 ASA-VASA 4 192.168.10.51
Total License Load:
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Other VPN Public IP
----------------------------- ---------------------
Limit Used Load Limit Used Load
--------------------------------------------------------------------------
750 0 0% 750 0 0% 192.168.10.52*
250 2 1% 250 0 0% 192.168.10.51
Licenses Used By Inactive Sessions :
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Inactive Load Public IP
--------------------------------------------------------------------------
0 0% 192.168.10.52*
0 0% 192.168.10.51
ただし、先程までと異なり、ASAv10 側の load が 1% まで上昇しました。今、この VPN クラスタは、バックアップである ASAv10 の方が 1% load が高い、という状態です。
ここで、PC3 を同様に 192.168.10.50 に対して VPN 接続してみます。今度は、192.168.10.52、すなわち ASAv30 の Public アドレスに対して接続されました。
実際に ASA 側で見ても、そのようになっています。
ASAv10
TMP-ASAv10-1# show vpn load-balancing
--------------------------------------------------------------------------
Status Role Failover Encryption Peers Cluster IP
--------------------------------------------------------------------------
Enabled Backup n/a Disabled 1 192.168.10.50
Peers:
--------------------------------------------------------------------------
Role Pri Model Load-Balancing Version Public IP
--------------------------------------------------------------------------
Backup 5 ASA-VASA 4 192.168.10.51*
Master 10 ASA-VASA 4 192.168.10.52
Total License Load:
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Other VPN Public IP
----------------------------- ---------------------
Limit Used Load Limit Used Load
--------------------------------------------------------------------------
250 2 1% 250 0 0% 192.168.10.51*
Licenses Used By Inactive Sessions :
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Inactive Load Public IP
--------------------------------------------------------------------------
0 0% 192.168.10.51*
ASAv30
TMP-ASAv30-1# show vpn load-balancing
--------------------------------------------------------------------------
Status Role Failover Encryption Peers Cluster IP
--------------------------------------------------------------------------
Enabled Master n/a Disabled 1 192.168.10.50
Peers:
--------------------------------------------------------------------------
Role Pri Model Load-Balancing Version Public IP
--------------------------------------------------------------------------
Master 10 ASA-VASA 4 192.168.10.52*
Backup 5 ASA-VASA 4 192.168.10.51
Total License Load:
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Other VPN Public IP
----------------------------- ---------------------
Limit Used Load Limit Used Load
--------------------------------------------------------------------------
750 1 0% 750 0 0% 192.168.10.52*
250 2 1% 250 0 0% 192.168.10.51
Licenses Used By Inactive Sessions :
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Inactive Load Public IP
--------------------------------------------------------------------------
0 0% 192.168.10.52*
0 0% 192.168.10.51
PC4 も同様に 192.168.10.50 に接続してみます。結果、192.168.10.52 の ASAv30 側に接続されました。
ASAv30 の show vpn load-balancing 結果だけ載せておきます。
ASAv30
TMP-ASAv30-1# show vpn load-balancing
--------------------------------------------------------------------------
Status Role Failover Encryption Peers Cluster IP
--------------------------------------------------------------------------
Enabled Master n/a Disabled 1 192.168.10.50
Peers:
--------------------------------------------------------------------------
Role Pri Model Load-Balancing Version Public IP
--------------------------------------------------------------------------
Master 10 ASA-VASA 4 192.168.10.52*
Backup 5 ASA-VASA 4 192.168.10.51
Total License Load:
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Other VPN Public IP
----------------------------- ---------------------
Limit Used Load Limit Used Load
--------------------------------------------------------------------------
750 2 0% 750 0 0% 192.168.10.52*
250 2 1% 250 0 0% 192.168.10.51
Licenses Used By Inactive Sessions :
--------------------------------------------------------------------------
AnyConnect Premium/Essentials Inactive Load Public IP
--------------------------------------------------------------------------
0 0% 192.168.10.52*
0 0% 192.168.10.51
実際には、以下のようなアルゴリズムで、マスターは VPN 接続先を決定しております。
- VPN 最大同時接続数に対しての Active な VPN 接続数で、load が決まる。% 単位で表示される。
- マスターは、load がいちばん小さい機器に対して接続させる。
- マスター以外のクラスタメンバすべてが同じ load になったらマスター自身が VPN 接続を受け付ける。
- マスター・バックアップすべてが同じ load になったら、いちばん接続数が小さい機器に対して接続させる。
- マスター・バックアップすべてが同じ load と同じ接続数になったら、IP アドレスがいちばん小さい機器に対して接続させる。
まとめ
ASA の VPN ロードバランスを使うと、エンドユーザが意識することなく、VPN 接続を複数の ASA で自動的にきれいにロードバランスさせることが可能になります。
すべての ASA デバイス (Max 10台) を、専用のロードバランサを使うことなく、All Active で利用できます。
非常に歴史が長い、古くからある機能ですが、未だに色褪せることなく、便利に利用できる機能です。にもかかわらず、あまり広まっていないように感じておりますので、安価に VPN 接続の冗長性を確保したい場合には、検討してみてください。
参考サイト
ASA 9.10 VPN CLI configuration guide
https://www.cisco.com/c/en/us/td/docs/security/asa/asa910/configuration/vpn/asa-910-vpn-config/vpn-ha.html#ID-2186-000003f0
ASA 9.10 VPN ASDM configuration guide
https://www.cisco.com/c/en/us/td/docs/security/asa/asa910/asdm710/vpn/asdm-710-vpn-config/vpn-ha.html#ID-2186-000003f0
(Appendix) RRI の確認
PC1 から PC4 をこの環境で VPN 接続させると、ルーティングテーブルは以下のようになります。
PC1 は ASAv10 で 192.168.110.1 を、PC2 は ASAv10 で 192.168.110.2 を、PC3 は ASAv30 で 192.168.120.1 を、PC4 は ASAv30 で 192.168.120.2 を割り当てられています。
ASAv10
TMP-ASAv10-1# show route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, + - replicated route
Gateway of last resort is 192.168.10.254 to network 0.0.0.0
S* 0.0.0.0 0.0.0.0 [1/0] via 192.168.10.254, outside
C 192.168.10.0 255.255.255.0 is directly connected, outside
L 192.168.10.51 255.255.255.255 is directly connected, outside
C 192.168.20.0 255.255.255.0 is directly connected, inside
L 192.168.20.51 255.255.255.255 is directly connected, inside
O 192.168.30.0 255.255.255.0
[110/11] via 192.168.20.254, 03:05:32, inside
V 192.168.110.1 255.255.255.255 connected by VPN (advertised), outside
V 192.168.110.2 255.255.255.255 connected by VPN (advertised), outside
O E2 192.168.120.2 255.255.255.255
[110/20] via 192.168.10.52, 00:20:03, outside
O E2 192.168.120.3 255.255.255.255
[110/20] via 192.168.10.52, 00:14:33, outside
S 0.0.0.0 0.0.0.0 [255/0] via 192.168.20.254, inside tunneled
TMP-ASAv10-1#
ASAv30
TMP-ASAv30-1# show route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, + - replicated route
Gateway of last resort is 192.168.10.254 to network 0.0.0.0
S* 0.0.0.0 0.0.0.0 [1/0] via 192.168.10.254, outside
C 192.168.10.0 255.255.255.0 is directly connected, outside
L 192.168.10.52 255.255.255.255 is directly connected, outside
C 192.168.20.0 255.255.255.0 is directly connected, inside
L 192.168.20.52 255.255.255.255 is directly connected, inside
O 192.168.30.0 255.255.255.0 [110/11] via 192.168.20.254, 1d19h, inside
O E2 192.168.110.1 255.255.255.255
[110/20] via 192.168.10.51, 00:35:41, outside
O E2 192.168.110.2 255.255.255.255
[110/20] via 192.168.10.51, 00:25:34, outside
V 192.168.120.2 255.255.255.255 connected by VPN (advertised), outside
V 192.168.120.3 255.255.255.255 connected by VPN (advertised), outside
S 0.0.0.0 0.0.0.0 [255/0] via 192.168.20.254, inside tunneled
TMP-ASAv30-1#
内部ルータ (本当は古い L3 スイッチ)
tky1-p04-c3750g-02#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is not set
O 192.168.10.0/24 [110/11] via 192.168.20.52, 1d19h, Vlan383
[110/11] via 192.168.20.51, 03:07:56, Vlan383
192.168.20.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.20.0/24 is directly connected, Vlan383
L 192.168.20.254/32 is directly connected, Vlan383
192.168.30.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.30.0/24 is directly connected, Vlan385
L 192.168.30.254/32 is directly connected, Vlan385
192.168.110.0/32 is subnetted, 2 subnets
O E2 192.168.110.1 [110/20] via 192.168.20.51, 00:36:36, Vlan383
O E2 192.168.110.2 [110/20] via 192.168.20.51, 00:26:29, Vlan383
192.168.120.0/32 is subnetted, 2 subnets
O E2 192.168.120.2 [110/20] via 192.168.20.52, 00:22:20, Vlan383
O E2 192.168.120.3 [110/20] via 192.168.20.52, 00:16:50, Vlan383
tky1-p04-c3750g-02#
内部ルータは、各クライアントのホストルートを ASA から OSPF で受け取っており、クライアントからの通信をどちらの ASA に戻せばいいかを把握できています。
