CAPとSAP Fiori toolsでコーディングなしのプロトタイプを作る（3）Fioriプロジェクトの作成

Last updated at 2021-02-10Posted at 2021-02-08

##はじめに
この記事は、SAP Inside Track 2021で発表した「CAPとSAP Fiori toolsでコーディングなしのプロトタイプを作る」に関する補足資料のパート3です。

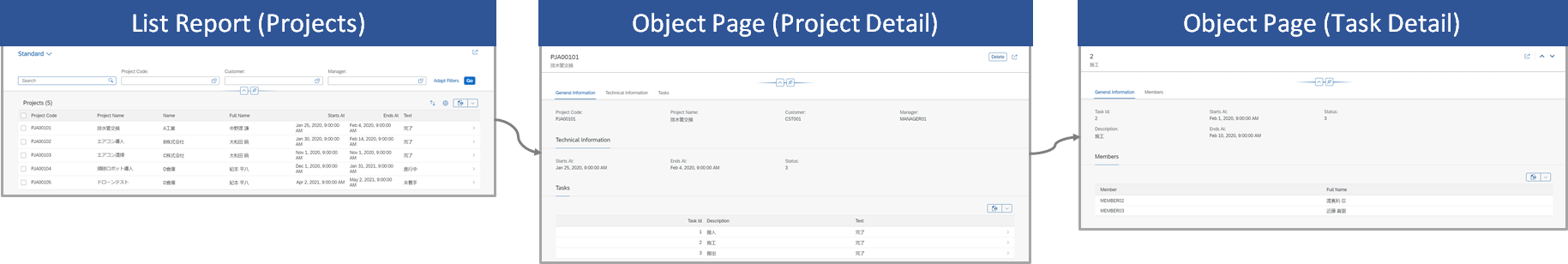

ここでは、CAPプロジェクトの作成で作成したODataサービスを使ったFioriのUIを作成します。最終的に以下のようなList Report + Object Pageのアプリケーションができ上がります。

##ステップ

SAP Business Application Stuidoのセットアップ
CAPプロジェクトの作成
Fioriプロジェクトの作成（今回の記事）

##Fioriプロジェクトの作成
###1. テンプレートからFioriプロジェクトを生成
CAPプロジェクトを作成したときと同じように、File>New Project from Templateをクリックしウィザードを立ち上げます。

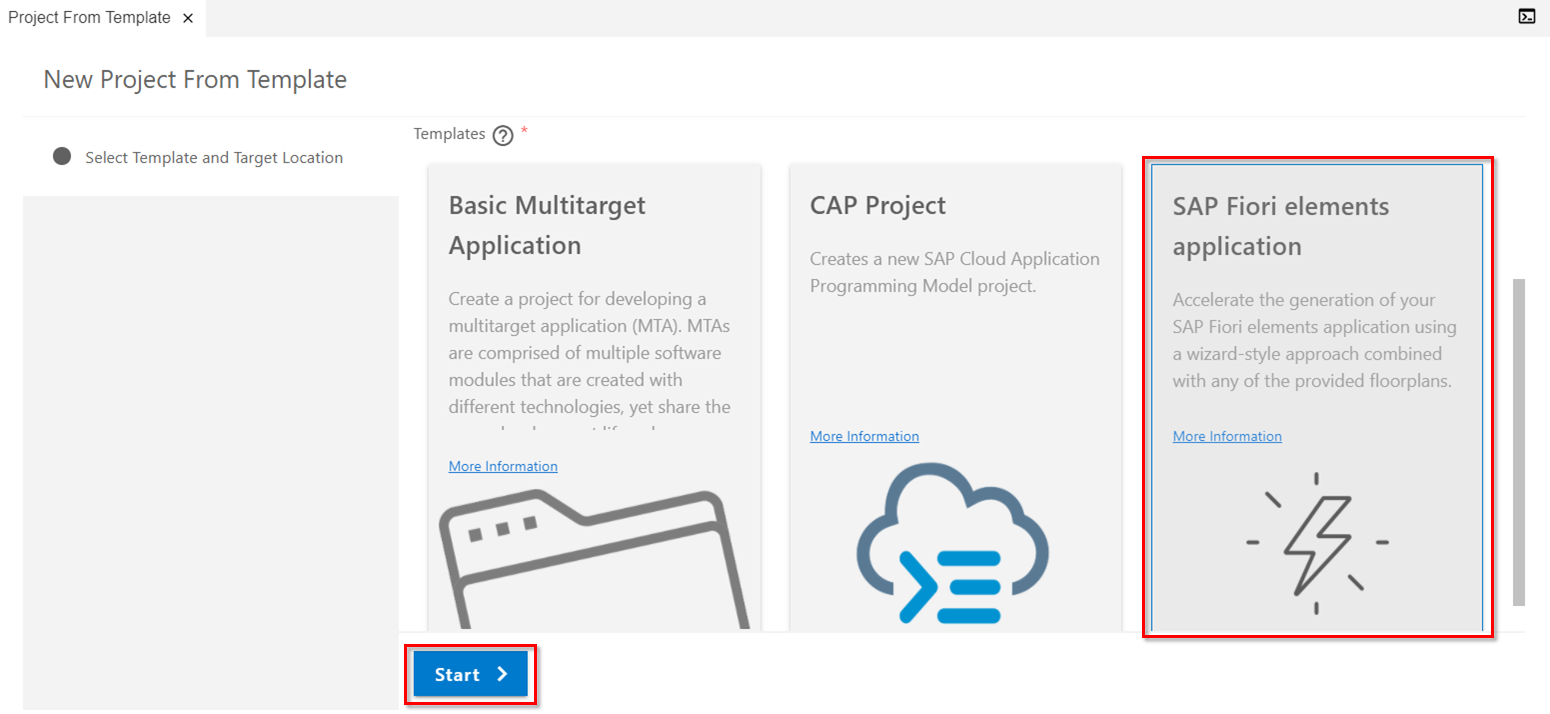

SAP Fiori elements applicationを選択し、Startをクリック

※2021/2/10更新
Fiori toolsのアップデートに伴い、ジェネレータの名前がSAP Fiori applicationに変わっています。ここからFiori elementsもフリースタイルのアプリも作成できるようになりました。
List Report Object Pageを選択し、Nextをクリック
データソースにConnect to an OData Serviceを選択

OData service URLにはhttp://localhost:4004/catalogを設定します。これで、ローカルで実行中のODataサービスにアクセスできます。

Main entityにProjects、Navigation entityにtoTasksを選択し、Nextをクリック

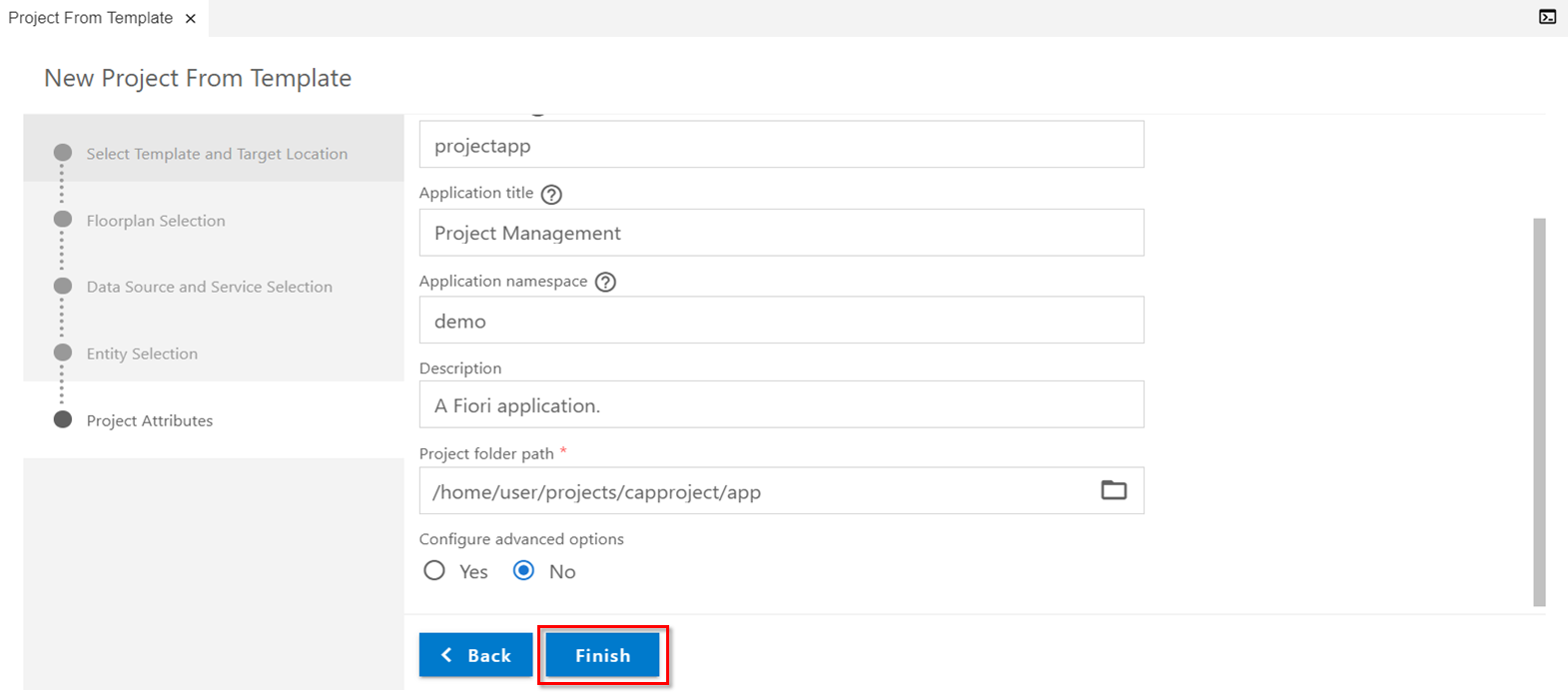

Module name, Application title, Application namespace, Descriptionを入力（設定値は任意）
Project folder pathのボタンをクリックし、CAPプロジェクトappフォルダを選択してOpen
FinishをクリックするとFioriプロジェクトが生成される

###2. Fioriアプリを実行

新しいターミナルを開き、今作成したprojectappフォルダへ移動
npm installで必要なモジュールをローカルにインストール
npm startでアプリケーションを起動し、ポップアップが出たらOpen in New Tabをクリック
ブラウザが開いたらindex.htmlをクリック

List Report画面が起動しますが、この時点では基本的な項目しか表示されません。

###3. UIアノテーションの定義
以下では、Guided Developmentツールを使ってUIアノテーションを定義していきます。

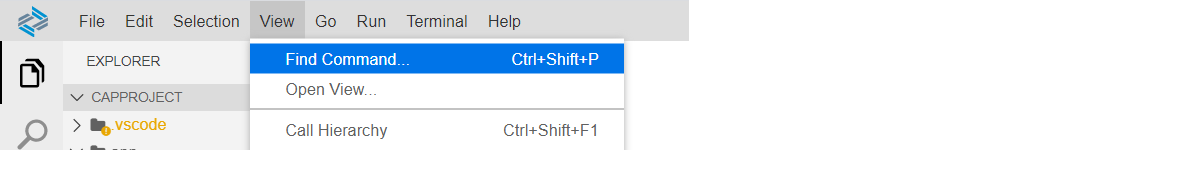

Guided Developmentを起動するには、View>Find Commandまたは、ショートカットCtrl+Shift+Pを使います。

"fiori"などで検索して、Open Guided Developmentを選択

以下の画面が開きます。ここからやりたいことを選択して、ウィザードに従って入力していくとアノテーションができあがります。

####3.1. 検索項目の定義
List Reportの検索項目を定義します。

Add a new filter field to the Smart Filter Barを選択して、Start Guideをクリック
Entity TypeにProjects、PropertyにprojectCodeを選択して、Applyをクリック

すぐには何も起きませんが、10秒くらい心静かに待ちます。すると、右側にannotation.xmlファイルが開きます。UI.SelectionFieldsというアノテーションが追加されています。

赤枠で囲った<PorpertyPath>...</PrpertyPath>の部分が1つの検索項目になります。項目を増やしたければ、この部分をコピーして項目名を変更すればOKです。

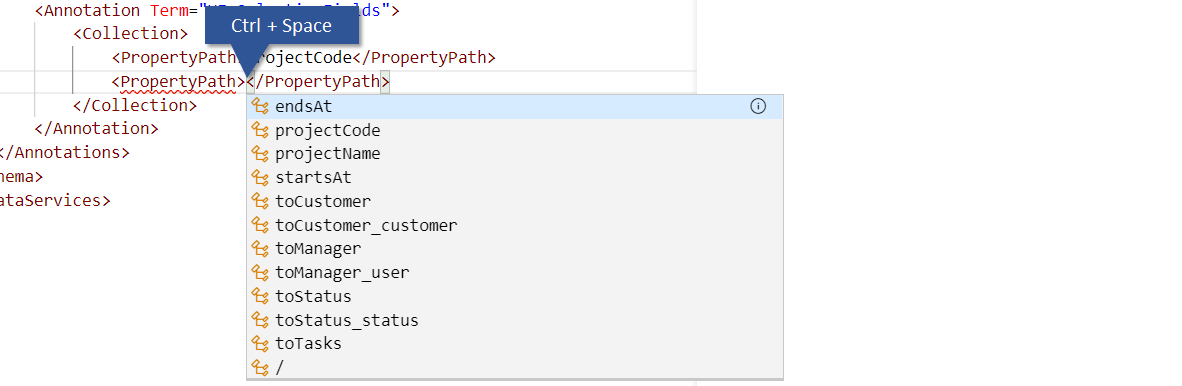

項目名を入力するところでCtrl + Spaceを押すと、入力可能なプロパティを提案してくれます。

以下の3項目を追加しました。

                <Annotation Term="UI.SelectionFields">
                    <Collection>
                        <PropertyPath>projectCode</PropertyPath>
                        <PropertyPath>toCustomer_customer</PropertyPath>
                        <PropertyPath>toManager_user</PropertyPath>
                    </Collection>
                </Annotation>

####3.2. テーブル列の定義
List Reportのテーブル列を定義します。

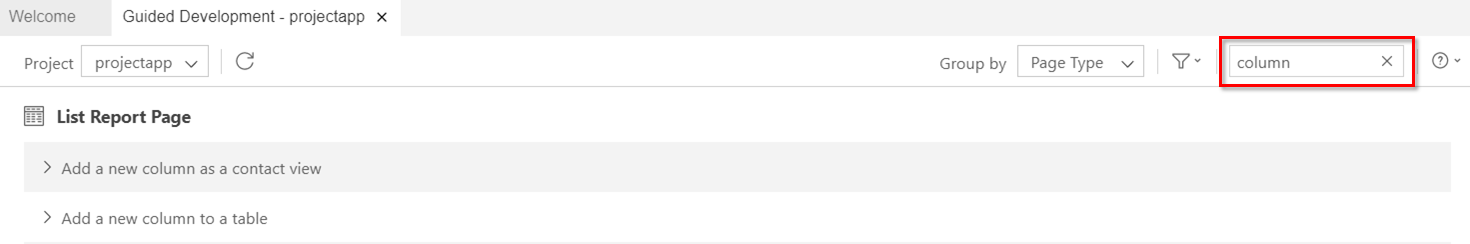

Add a new column to a tableを選択

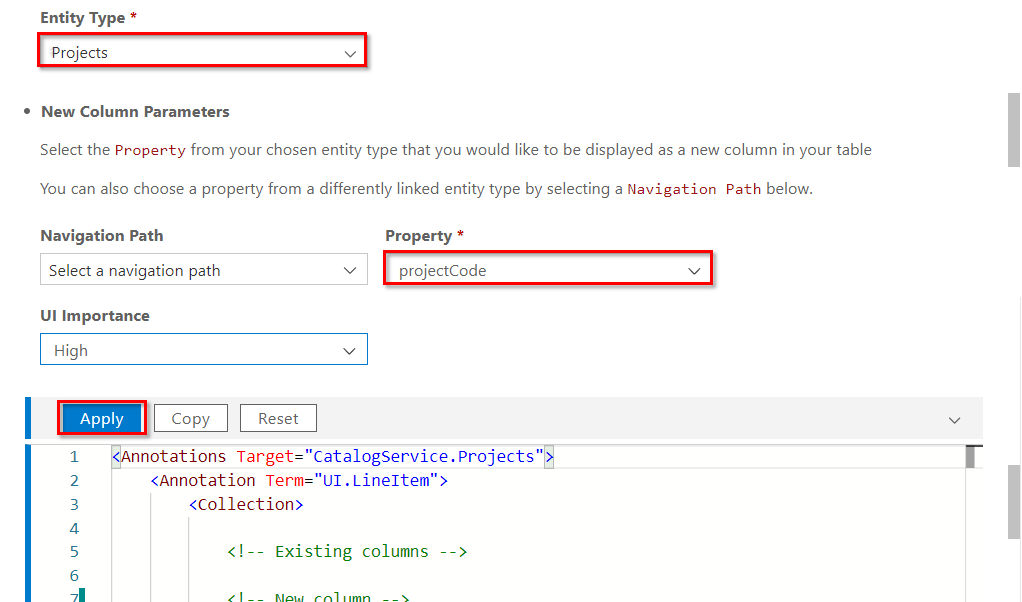

Entity TypeにProjects、PropertyにProjectCodeを選択し、Applyをクリック

※UI Importanceはデフォルトのままで構いません。この項目は、デバイスの種類（デスクトップ、タブレット、モバイル）が変わったときに項目が表示されるかどうかをコントロールします。Highにすると、すべてのデバイスで表示されます。⇒参考

UI.LineItemのブロックが追加されます。ここでは、<Record Type="UI.DataField">...</Record>のブロックが1項目を表します。このブロックをコピーして項目を増やしていきましょう。

以下の項目を追加しました。toCustomer/nameのように、アソシエーション先の項目を表示することもできます。

                <Annotation Term="UI.LineItem">
                    <Collection>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="projectCode"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="projectName"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="toCustomer/name"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="toManager/fullName"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="startsAt"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="endsAt"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="toStatus/text"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                    </Collection>
                </Annotation>

####3.3. Object Pageヘッダの定義
テーブルの行を選択するとObject Pageにナビゲーションします。ここからは、Objedct Pageのコンテンツを設定していきます。まずはヘッダです。

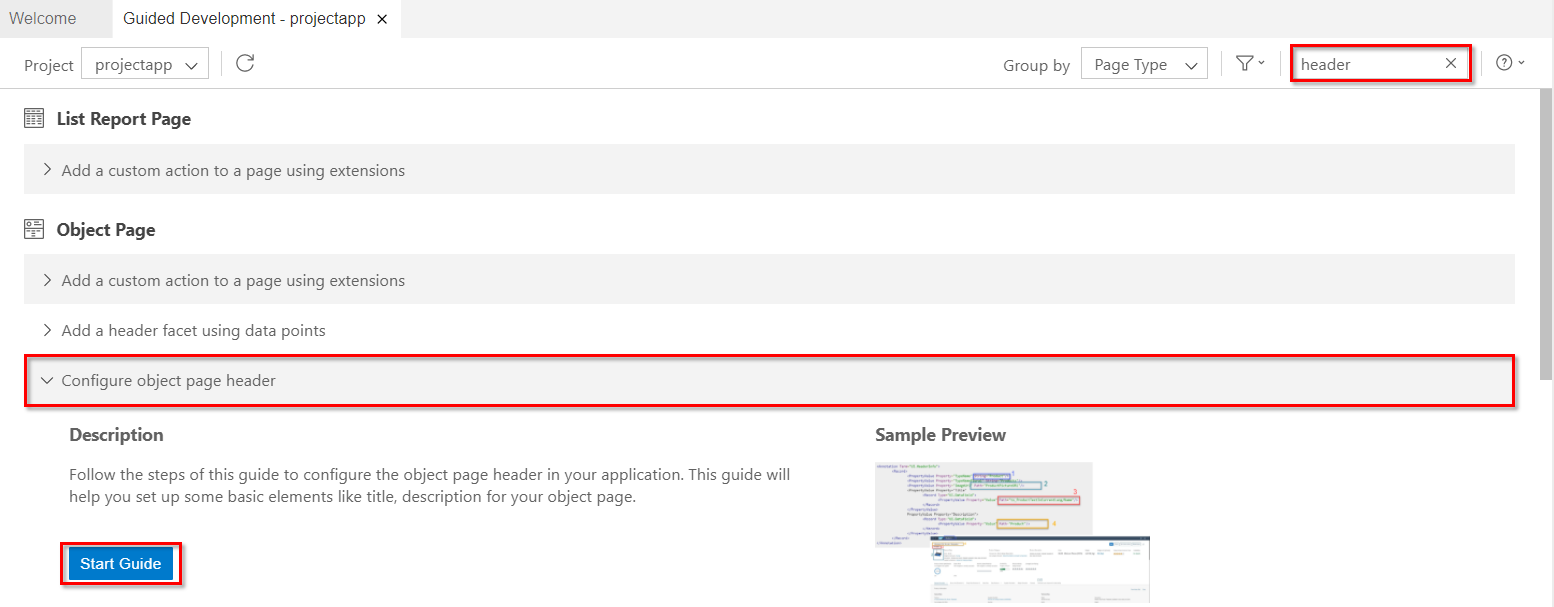

"header"で検索し、Configure object page headerを選択

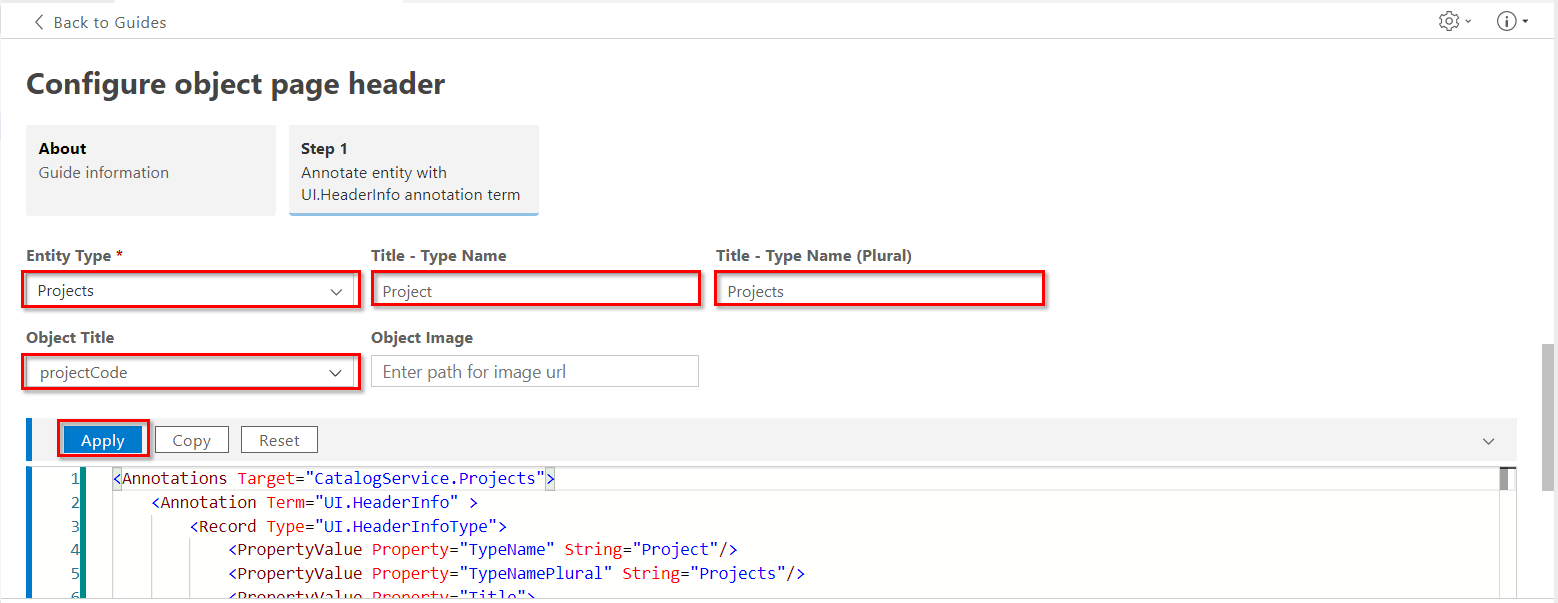

Entity TypeにProjects、 Type NameにProject、Type Name (Plural)にProjects、Object TitleにprojectCodeを設定してApplyをクリック

UI.HeaderInfoのアノテーションが追加されます。アノテーションは以下のように画面に反映されます。
※Type Nameについては、ラウンチパッドから実行した場合にObject PageのShellヘッダのタイトルになります

Object Pageでプロジェクトコードの下にundefinedと出ているのが気になるのと、画像は不要なので以下のようにアノテーションを修正します。

<PropertyValue Property="Description">...</PropertyValue>を追加
<PropertyValue Property="TypeImageUrl">...</PropertyValue>を削除

TitleとDescriptionはセットのようなものですが、Guided Developmentの設定項目には出てこないのです。Guided Develpmentは全てのUIアノテーションをカバーしているわけではないため、全体が知りたい場合はこちらをご参照ください。

                <Annotation Term="UI.HeaderInfo">
                    <Record Type="UI.HeaderInfoType">
                        <PropertyValue Property="TypeName" String="Project"/>
                        <PropertyValue Property="TypeNamePlural" String="Projects"/>
                        <PropertyValue Property="Title">
                            <Record Type="UI.DataField">
                                <PropertyValue Property="Value" Path="projectCode"/>
                            </Record>
                        </PropertyValue>
                        <PropertyValue Property="Description">
                            <Record Type="UI.DataField">
                                <PropertyValue Property="Value" Path="projectName"/>
                            </Record>
                        </PropertyValue>
                    </Record>
                </Annotation>

####3.4. コンテンツ（Facet）の定義
Object Pageのメインとなるエリアは、Facetと呼ばれるパーツを組み合わせて作ります。

ページの構造は以下のようになります。

#####3.4.1. FieldGroupを作成

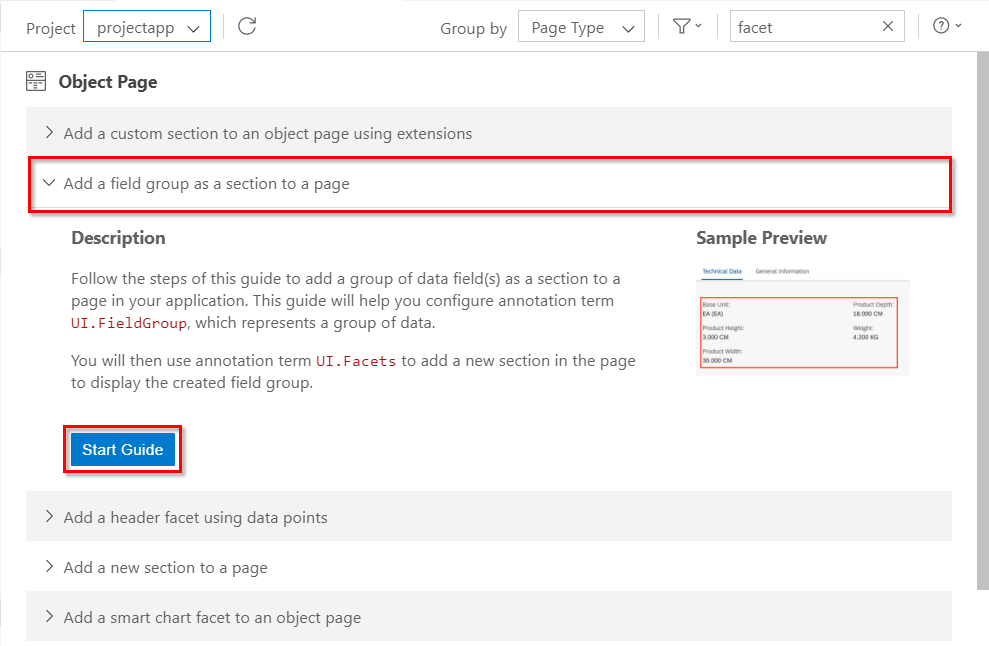

Add a filed group as a section to a pageを選択

Entity TypeにProjects、QualifierにGeneralGroup、PropertyにProjectCodeを設定してApplyをクリック

※QualifierはあとでFacetからFiledGroupを参照するときに使うIDです

UI.FieldGroupが追加されます。

<Record Type="UI.DataField">...</Record>の部分をコピーしてGeneralGroupの項目を増やす

                <Annotation Term="UI.FieldGroup" Qualifier="GeneralGroup">
                    <Record Type="UI.FieldGroupType">
                        <PropertyValue Property="Data">
                            <Collection>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="projectCode"/>
                                </Record>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="projectName"/>
                                </Record>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="toCustomer_customer"/>
                                </Record>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="toManager_user"/>
                                </Record>
                            </Collection>
                        </PropertyValue>
                    </Record>
                </Annotation>

<Annotation Term="UI.FieldGroup" Qualifier="GeneralGroup">...</Annotation>の部分をコピーしてUI.FiledGroupをもう一つ追加。Qualifierは"TechnicalGroup"とする

                <Annotation Term="UI.FieldGroup" Qualifier="TechnicalGroup">
                    <Record Type="UI.FieldGroupType">
                        <PropertyValue Property="Data">
                            <Collection>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="startsAt"/>
                                </Record>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="endsAt"/>
                                </Record>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="toStatus_status"/>
                                </Record>
                            </Collection>
                        </PropertyValue>
                    </Record>
                </Annotation>

#####3.4.2.タスクを表示する明細（LineItem）を作成

Add a new column to a tableを選択
Entity TypeにTasks、PropertyにtaskIdを選択し、Applyをクリック
UI.LineItemが追加される
<Record Type="UI.DataField">...</Record>の部分をコピーして項目を増やす

            <Annotations Target="CatalogService.Tasks">
                <Annotation Term="UI.LineItem">
                    <Collection>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="taskId"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="description"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="toStatus/text"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                    </Collection>
                </Annotation>
            </Annotations>

#####3.4.3. Facetsを追加
前のステップで作成した部品をFacetsに配置します。

Add a new section to a pageを選択
Entity TypeにProjects、LabelにGeneral Information、IDにGeneralInfoを設定し、Applyをクリック

※このタイミングでなぜかODataのVersionが"4"に変わってしまいエラーになるので、"4.0"に直します

UI.Facetsが追加される
Targetを**@UI.FieldGroup#GeneralGroup**に変更（Ctrl + Spaceで候補から選択可能）
<Record Type="UI.ReferenceFacet">...</Record>の部分をコピーして、それぞれもう一つのFieldGroupとLineItemをターゲットに指定（項目も調整）

                <Annotation Term="UI.Facets">
                    <Collection>
                        <Record Type="UI.ReferenceFacet">
                            <PropertyValue Property="Label" String="General Information"/>
                            <PropertyValue Property="ID" String="GeneralInfo"/>
                            <PropertyValue Property="Target" AnnotationPath="@UI.FieldGroup#GeneralGroup"/>
                        </Record>
                        <Record Type="UI.ReferenceFacet">
                            <PropertyValue Property="Label" String="Technical Information"/>
                            <PropertyValue Property="ID" String="TechnicalInfo"/>
                            <PropertyValue Property="Target" AnnotationPath="@UI.FieldGroup#TechnicalGroup"/>
                        </Record>
                        <Record Type="UI.ReferenceFacet">
                            <PropertyValue Property="Label" String="Tasks"/>
                            <PropertyValue Property="ID" String="Tasks"/>
                            <PropertyValue Property="Target" AnnotationPath="toTasks/@UI.LineItem"/>
                        </Record>
                    </Collection>
                </Annotation>

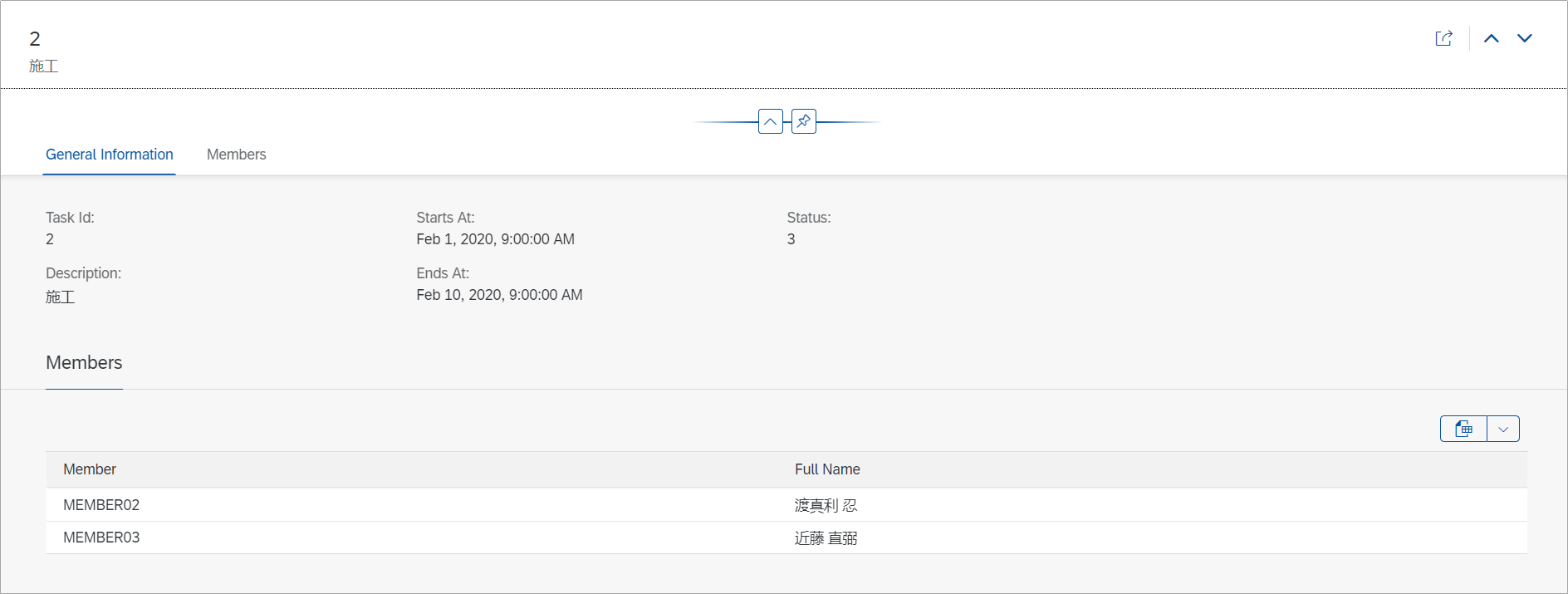

####3.5. Taskの詳細画面を追加
Taskのテーブルからナビゲーションした詳細画面を追加します。

手順は3.3.～3.4.と同じなので割愛しますが、アノテーションは以下のようになります。

HeaderInfo

                <Annotation Term="UI.HeaderInfo">
                    <Record Type="UI.HeaderInfoType">
                        <PropertyValue Property="TypeName" String="Task"/>
                        <PropertyValue Property="TypeNamePlural" String="Tasks"/>
                        <PropertyValue Property="Title">
                            <Record Type="UI.DataField">
                                <PropertyValue Property="Value" Path="taskId"/>
                            </Record>
                        </PropertyValue>
                        <PropertyValue Property="Description">
                            <Record Type="UI.DataField">
                                <PropertyValue Property="Value" Path="description"/>
                            </Record>
                        </PropertyValue>
                    </Record>
                </Annotation>

FieldGroup

                <Annotation Term="UI.FieldGroup" Qualifier="TaskGeneralGroup">
                    <Record Type="UI.FieldGroupType">
                        <PropertyValue Property="Data">
                            <Collection>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="taskId"/>
                                </Record>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="description"/>
                                </Record>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="startsAt"/>
                                </Record>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="endsAt"/>
                                </Record>
                                <Record Type="UI.DataField">
                                    <PropertyValue Property="Value" Path="toStatus_status"/>
                                </Record>
                            </Collection>
                        </PropertyValue>
                    </Record>
                </Annotation>

toMembers/LineItem

            <Annotations Target="CatalogService.Members">
                <Annotation Term="UI.LineItem">
                    <Collection>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="toMember_user"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                        <Record Type="UI.DataField">
                            <PropertyValue Property="Value" Path="toMember/fullName"/>
                            <Annotation Term="UI.Importance" EnumMember="UI.ImportanceType/High"/>
                        </Record>
                    </Collection>
                </Annotation>
            </Annotations>

Facets

                <Annotation Term="UI.Facets">
                    <Collection>
                        <Record Type="UI.ReferenceFacet">
                            <PropertyValue Property="Label" String="General Information"/>
                            <PropertyValue Property="ID" String="TaskGeneralInfo"/>
                            <PropertyValue Property="Target" AnnotationPath="@UI.FieldGroup#TaskGeneralGroup"/>
                        </Record>
                        <Record Type="UI.ReferenceFacet">
                            <PropertyValue Property="Label" String="Members"/>
                            <PropertyValue Property="ID" String="TaskMembersInfo"/>
                            <PropertyValue Property="Target" AnnotationPath="toMembers/@UI.LineItem"/>
                        </Record>
                    </Collection>
                </Annotation>
            </Annotations>

##さいごに
以上で、コーディングなしでFioriアプリを作成できました。とはいえ、「ある画面要件を実現したいときに、Guided Developmentのどの項目を使えばいいのか？」という判断は最初は難しく感じるかもしれません。右上の検索はそんなとき助けになるかもしれません。思いついたキーワードを入れると、関連しそうなガイドを出してくれます。

「こんな画面を作りたいけどどんなアノテーションを使ったらよいか？」については、ABAP CDSベースですが以下のような記事も書いています。
