Arduinoの部品導通記録③～デジタル温湿度センサー + I2C液晶ディスプレイ

デジタル温湿度センサーの読んだ温湿度を、液晶ディスプレイに表示する導通を行った

環境

HW/SW	バージョン他
筐体	Arduino Uno R4 Minima
IDE	Arduino IDE 2.3.7
部品①	デジタル温度湿度センサー(DHT11) 部品詳細
部品②	I2C液晶ディスプレイ(I2C 1602 LCD Display Module – Blue Backlight) 部品詳細
その他部品	ジャンパーワイアー、ブレッドボード

前準備

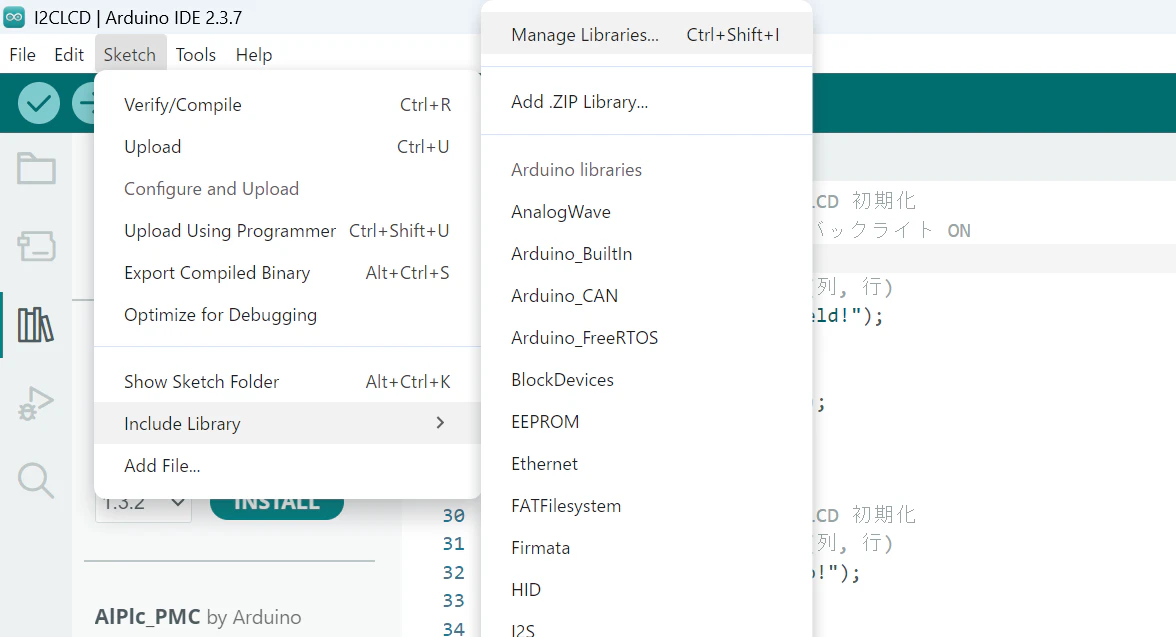

Arduino IDEで、「Sketch」→「Include Library」→「Manage Libraries」

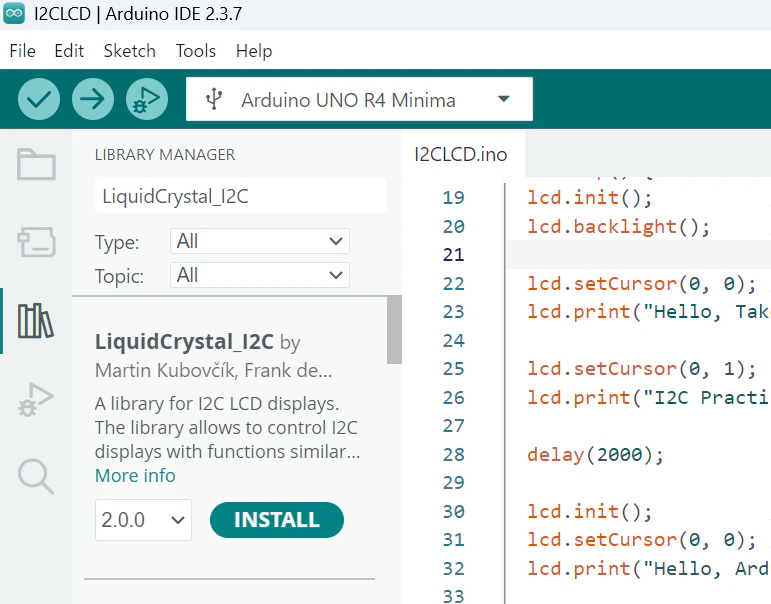

→検索窓で、「LiquidCrystal_I2C」で検索し、INSTALLを行う

同じ要領で、「DHT.h」も検索し、INSTALLを行う

回路

テキスト回路図(デジタル温度湿度センサー(部品①)→Arduino)

DHT11                Arduino UNO
--------------       -------------------
VCC   --------------> 5V
DATA  --------------> D2
GND   --------------> GND

テキスト回路図(I2C液晶ディスプレイ(部品②)→Arduino)

I2C LCD              Arduino UNO
-------------        -------------------
VCC   --------------> 5V
GND   --------------> GND
SDA   --------------> A4
SCL   --------------> A5

プログラム仕様

・実行すると、液晶ディスプレイに温度と湿度が表示される(1秒ごとに表示が変更)

プログラムソース

I2CLCD_tempelature.ico

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <DHT.h>

#define DHTPIN 2       // DHT11 のデータピン
#define DHTTYPE DHT11  // センサーの種類

DHT dht(DHTPIN, DHTTYPE);

// LCD のアドレスとサイズ（16x2）
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(9600);
  dht.begin();

  lcd.init();
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("DHT11 Ready");
}

void loop() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  // 読み取り失敗時
  if (isnan(h) || isnan(t)) {
    lcd.setCursor(0, 0);
    lcd.print("Read Error     ");
    lcd.setCursor(0, 1);
    lcd.print("               ");
    delay(1000);
    return;
  }

  lcd.setCursor(0, 0);
  lcd.print("Temp: ");
  lcd.print(t);
  lcd.print(" C   ");

  lcd.setCursor(0, 1);
  lcd.print("Humi: ");
  lcd.print(h);
  lcd.print(" %   ");

  delay(1000);
}

実行結果
