Arduinoの部品導通記録④～リレーモジュール + LED

Arduinoで、リレーモジュールを通して、LEDを点灯、消灯させる導通を行った
以前の記事ラズパイによるスターターキットの部品導通記録⑥～リレーモジュール + LEDを回路そのままで、ラズパイ→Arduinoに変更したものです

環境

HW/SW	バージョン他
筐体	Arduino Uno R4 Minima
IDE	Arduino IDE 2.3.7
部品①	1チャンネルリレーモジュール(1 channel relay module)部品詳細
部品②	LED部品詳細
その他部品	ジャンパーワイアー、ブレッドボード、抵抗(1kΩ)

回路

上下左右がわかりにくいが、リレーモージュールの突起側を向かい合わせた状態での向きとする(左←　↑上　↓下　→右)

テキスト回路図(ラズパイ→リレーモジュール → LED)

Arduino UNO Minima       1ch Relay Module
--------------------     -----------------
5V --------------------> NC(上中央 )
    　　　　              NO(上右) ---------> 抵抗(1kΩ) --> (+)LED(-) ---> Arduino[GND]へ

D7 --------------------> S(下左)
5V(物理ピン2)-----------> +(下中)
GND -------------------> -(下右)

プログラム仕様

・実行すると、2秒ごとにリレーモジュールを開閉
・リレーモジュールが開いたらLEDが点灯し、閉じたらLEDが消灯

プログラムソース

RelayLED.ino

#define RELAY_PIN 7

void setup() {
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, LOW);  // 初期状態はOFF（LED消灯）
}

void loop() {
  digitalWrite(RELAY_PIN, HIGH); // リレーON → LED点灯
  delay(2000);

  digitalWrite(RELAY_PIN, LOW);  // リレーOFF → LED消灯
  delay(2000);
}

実際の写真

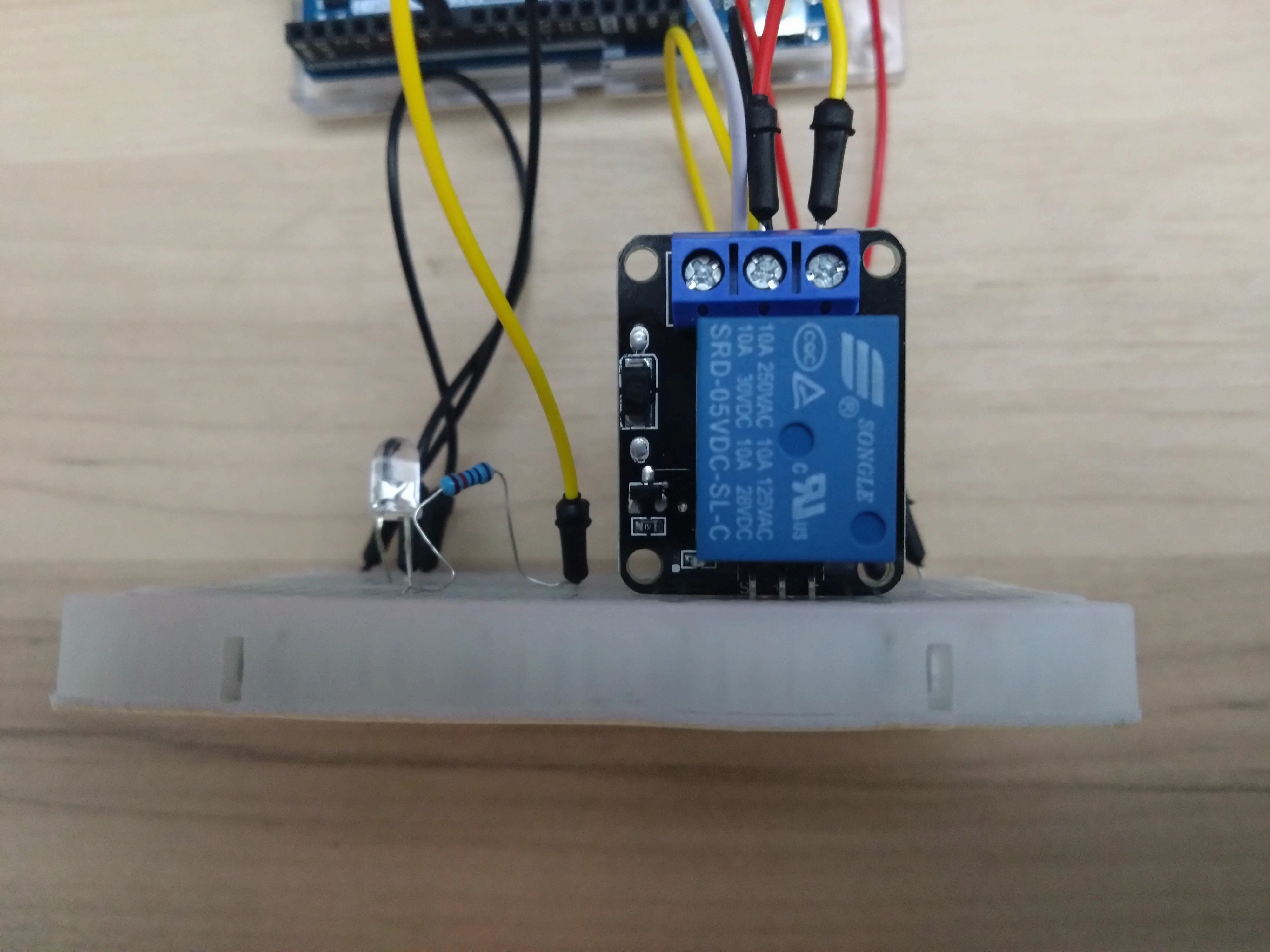

リレーモジュール開閉のときに、カチッと音がします

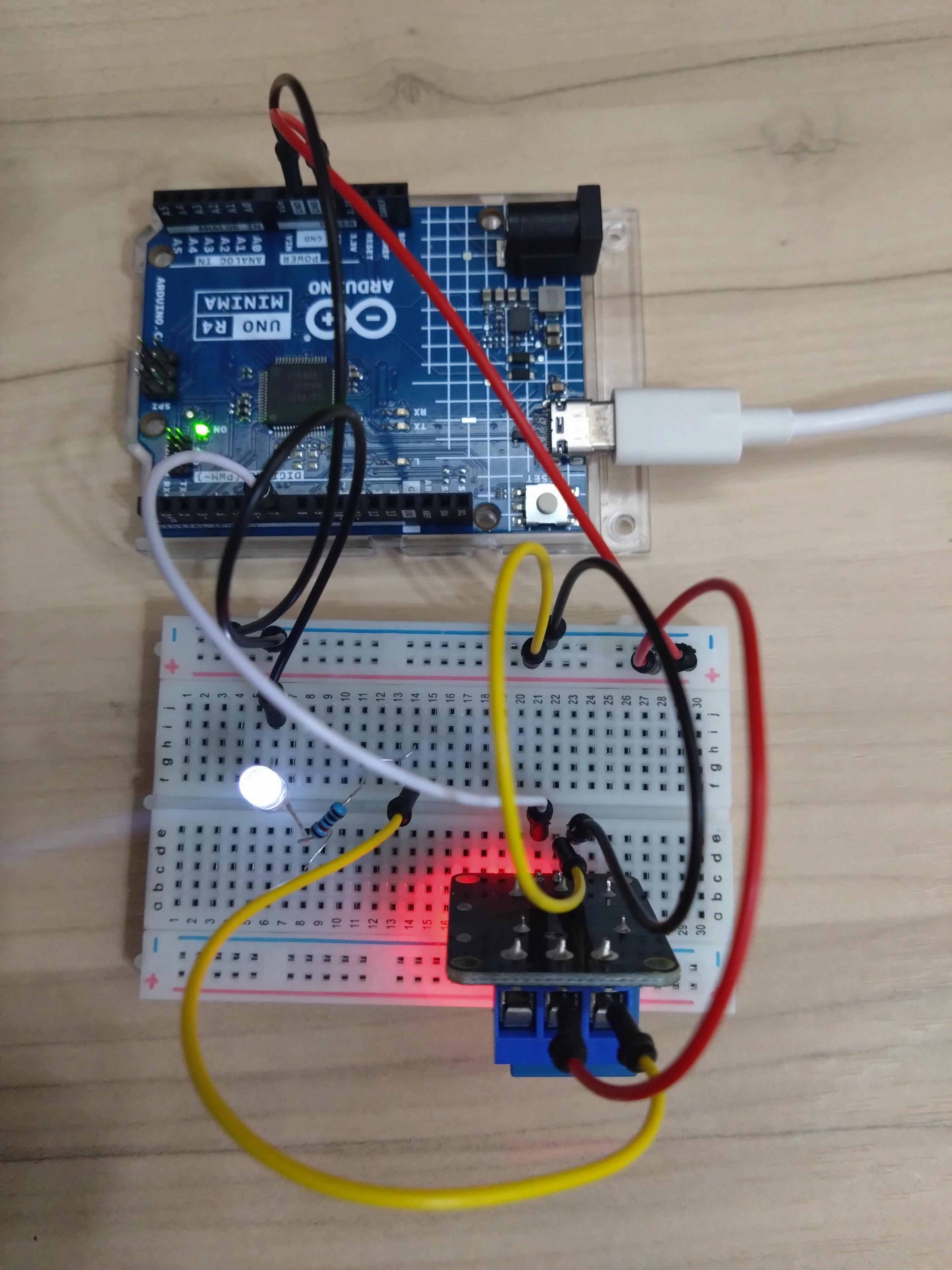

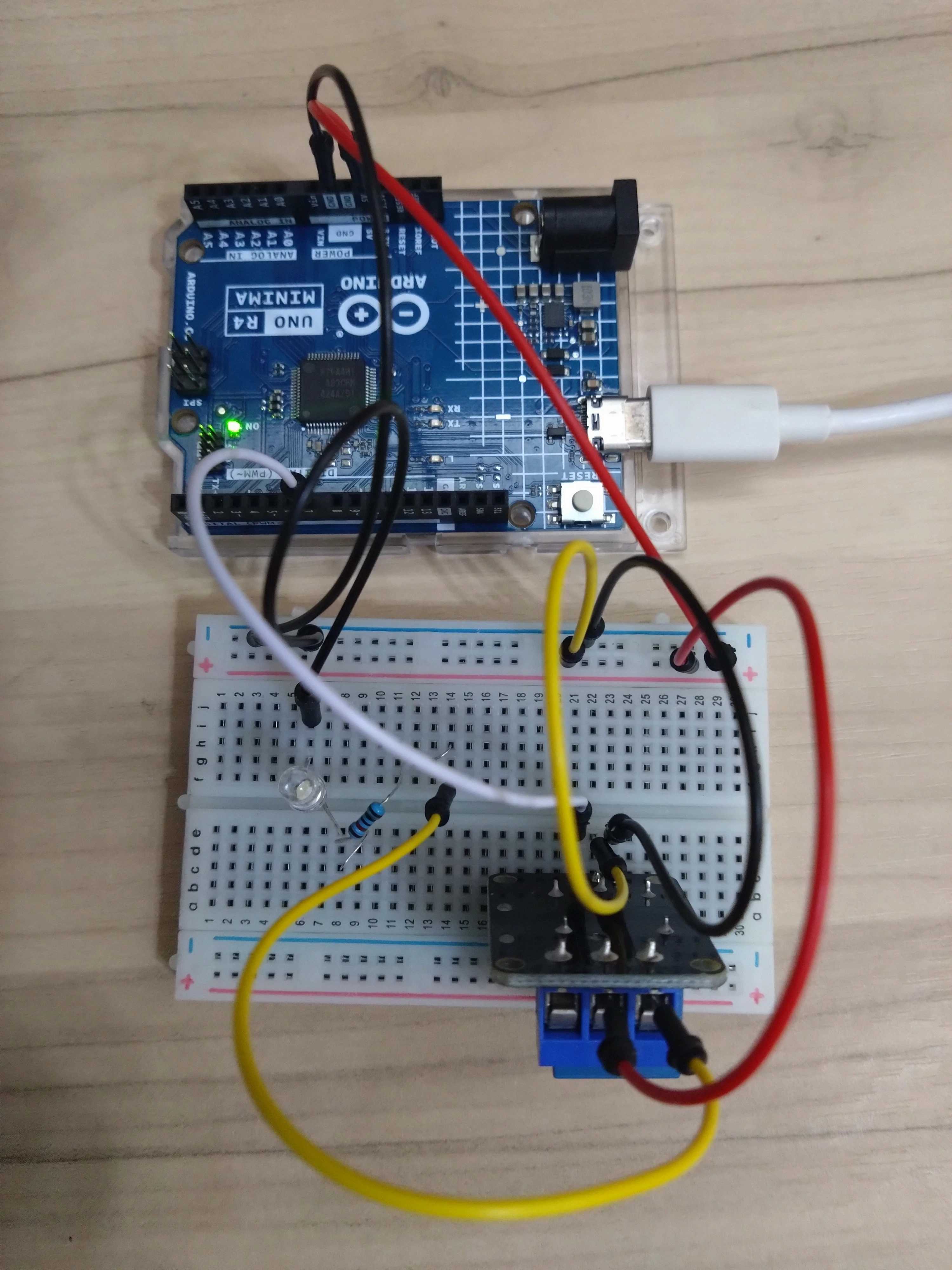

リレーモジュール、LED OFF	リレーモジュール、LED ON
