1. はじめに

1-1 ご挨拶

初めまして、井村と申します。

Azureのルートテーブルに設定できるルールの種類を確認したく、備忘録として記録します。

2. 構築

2-1 テンプレート

今回はBicepテンプレートを用いて構築します。
ルールの組み合わせに特別な意図はありません。

main.bicep

main.bicep

resource rt1 'Microsoft.Network/routeTables@2023-09-01' = {
  name: 'rt-1'
  location: 'japaneast'
  properties: {
    disableBgpRoutePropagation: false
    routes: [
      {
        name: 'Allow_Internet_rt'
        properties: {
          addressPrefix: '0.0.0.0/0'
          nextHopType: 'VirtualAppliance'
          nextHopIpAddress: '10.0.10.4'
        }
      }
      {
        name: 'Allow_KMS_20.118.99.224_rt'
        properties: {
          addressPrefix: '20.118.99.224/32'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_KMS_40.83.235.53_rt'
        properties: {
          addressPrefix: '40.83.235.53/32'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_KMS_23.102.135.246_rt'
        properties: {
          addressPrefix: '23.102.135.246/32'
          nextHopType: 'Internet'
        }
      }
    ]
  }
}

resource rt2 'Microsoft.Network/routeTables@2023-09-01' = {
  name: 'rt-2'
  location: 'japaneast'
  properties: {
    disableBgpRoutePropagation: true
    routes: [
      {
        name: 'Allow_Internet_rt'
        properties: {
          addressPrefix: '0.0.0.0/0'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_Storage_rt'
        properties: {
          addressPrefix: 'Storage'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_StorageJapanEast_rt'
        properties: {
          addressPrefix: 'Storage.JapanEast'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_StorageJapanWest_rt'
        properties: {
          addressPrefix: 'Storage.JapanWest'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_GuestAndHybridManagement_rt'
        properties: {
          addressPrefix: 'GuestAndHybridManagement'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_AzureMonitor_rt'
        properties: {
          addressPrefix: 'AzureMonitor'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_AzureResourceManager_rt'
        properties: {
          addressPrefix: 'AzureResourceManager'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_AzureBackup_rt'
        properties: {
          addressPrefix: 'AzureBackup'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_AzureUpdateDelivery_rt'
        properties: {
          addressPrefix: 'AzureUpdateDelivery'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_AzureFrontDoor.FirstParty_rt'
        properties: {
          addressPrefix: 'AzureFrontDoor.FirstParty'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_AzureActiveDirectory_rt'
        properties: {
          addressPrefix: 'AzureActiveDirectory'
          nextHopType: 'Internet'
        }
      }
    ]
  }
}

resource rt3 'Microsoft.Network/routeTables@2023-09-01' = {
  name: 'rt-3'
  location: 'japaneast'
  properties: {
    disableBgpRoutePropagation: true
    routes: [
      {
        name: 'Allow_Internet_rt'
        properties: {
          addressPrefix: '0.0.0.0/0'
          nextHopType: 'VirtualNetworkGateway'
        }
      }
      {
        name: 'Allow_AzureCloud.japaneast_rt'
        properties: {
          addressPrefix: 'AzureCloud.japaneast'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_AzureCloud.japawest_rt'
        properties: {
          addressPrefix: 'AzureCloud.japanwest'
          nextHopType: 'Internet'
        }
      }
      {
        name: 'Allow_AzureCloud.southeastasia_rt'
        properties: {
          addressPrefix: 'AzureCloud.southeastasia'
          nextHopType: 'Internet'
        }
      }
    ]
  }
}

以下コマンドでルートテーブルを構築します。

azure cli

# Azureへログイン
az login

# 既存リソースグループへルートテーブルをデプロイ
az deployment group create --template-file main.bicep --resource-group <resource group name>

3. 確認

3-1 全体

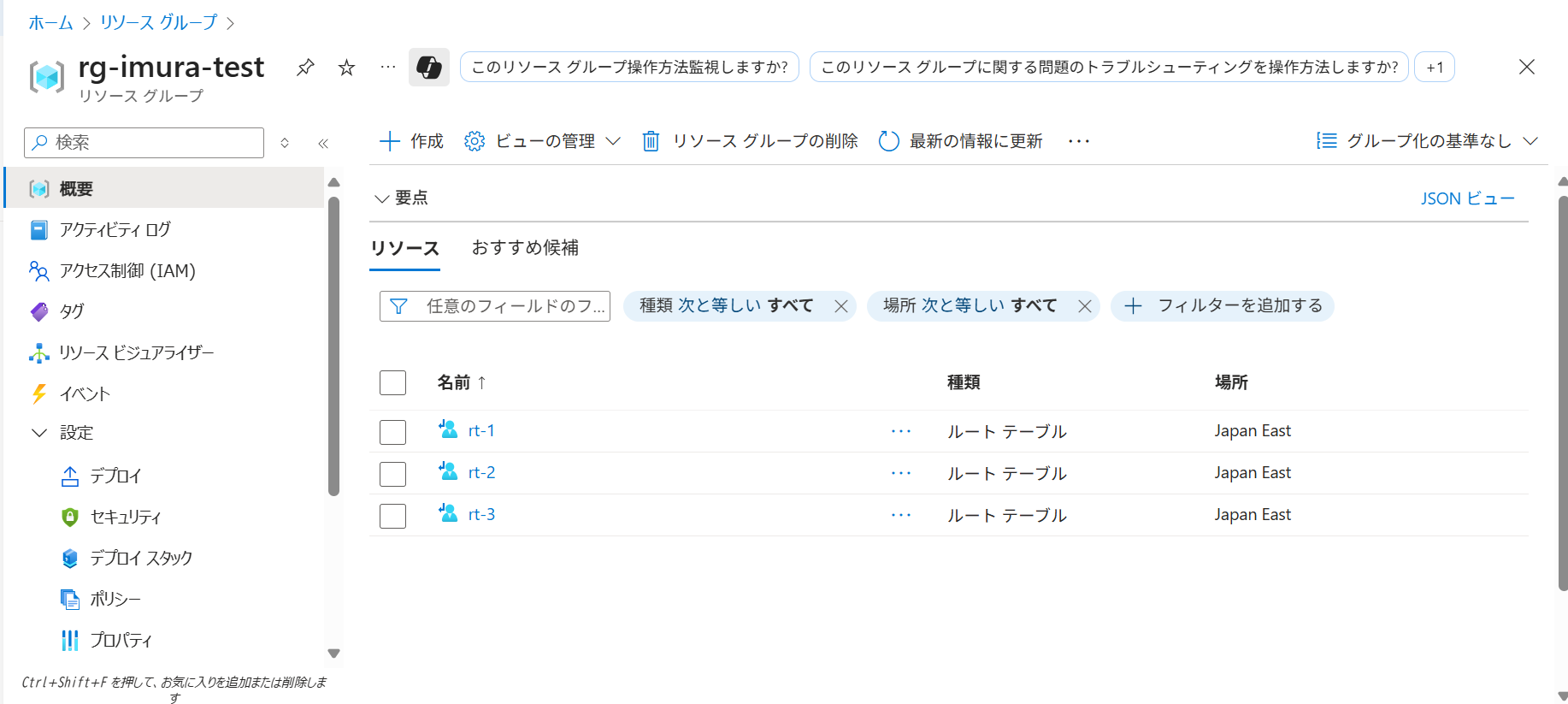

3つのルートテーブルがデプロイされます。

3-2 個別

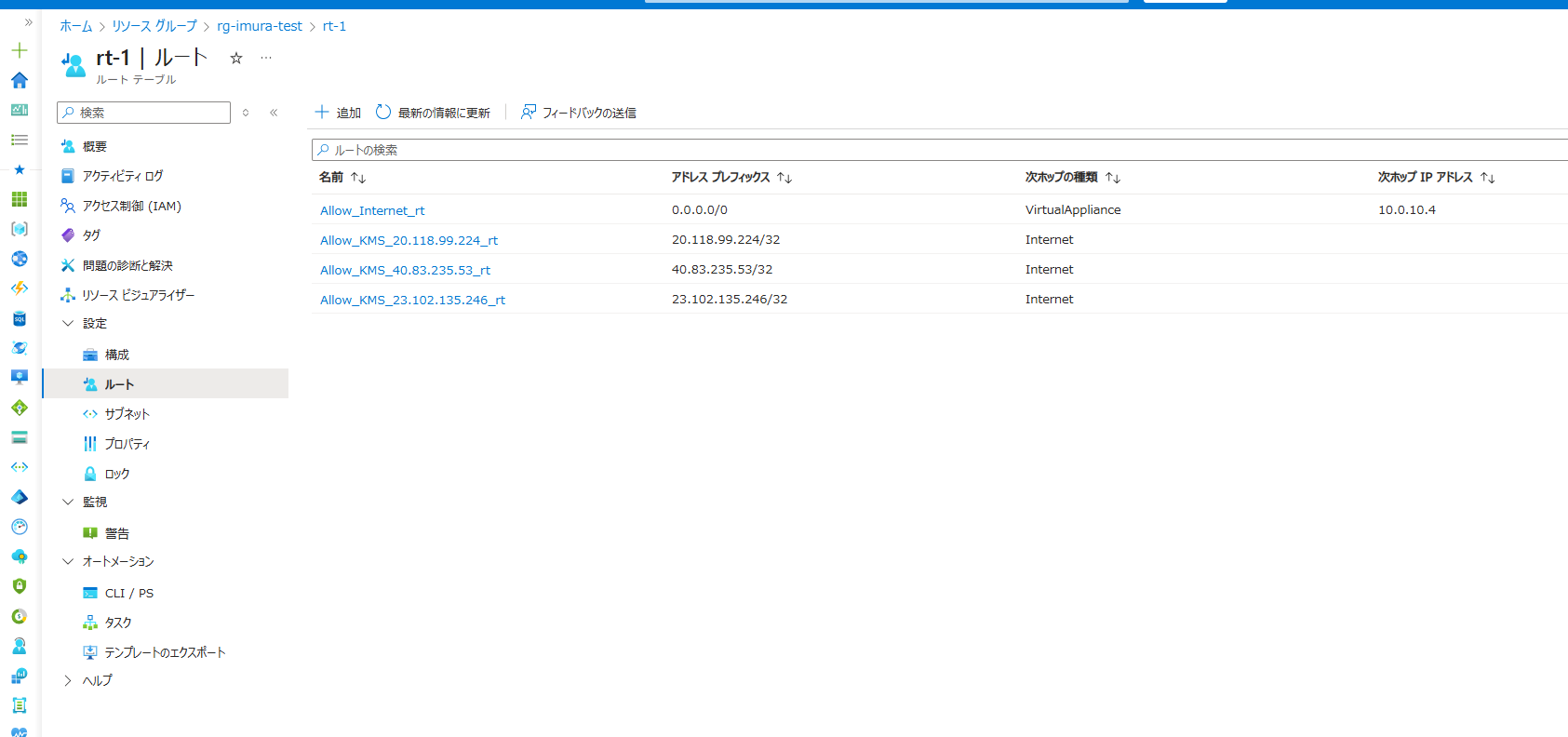

• 0.0.0.0/0は仮想アプライアンスなのでAzure Firewall行きのイメージになります。
• 2～4行目は強制トンネリング時のライセンス認証に対する設定です(強制トンネリングを使用したライセンス認証の問題)。

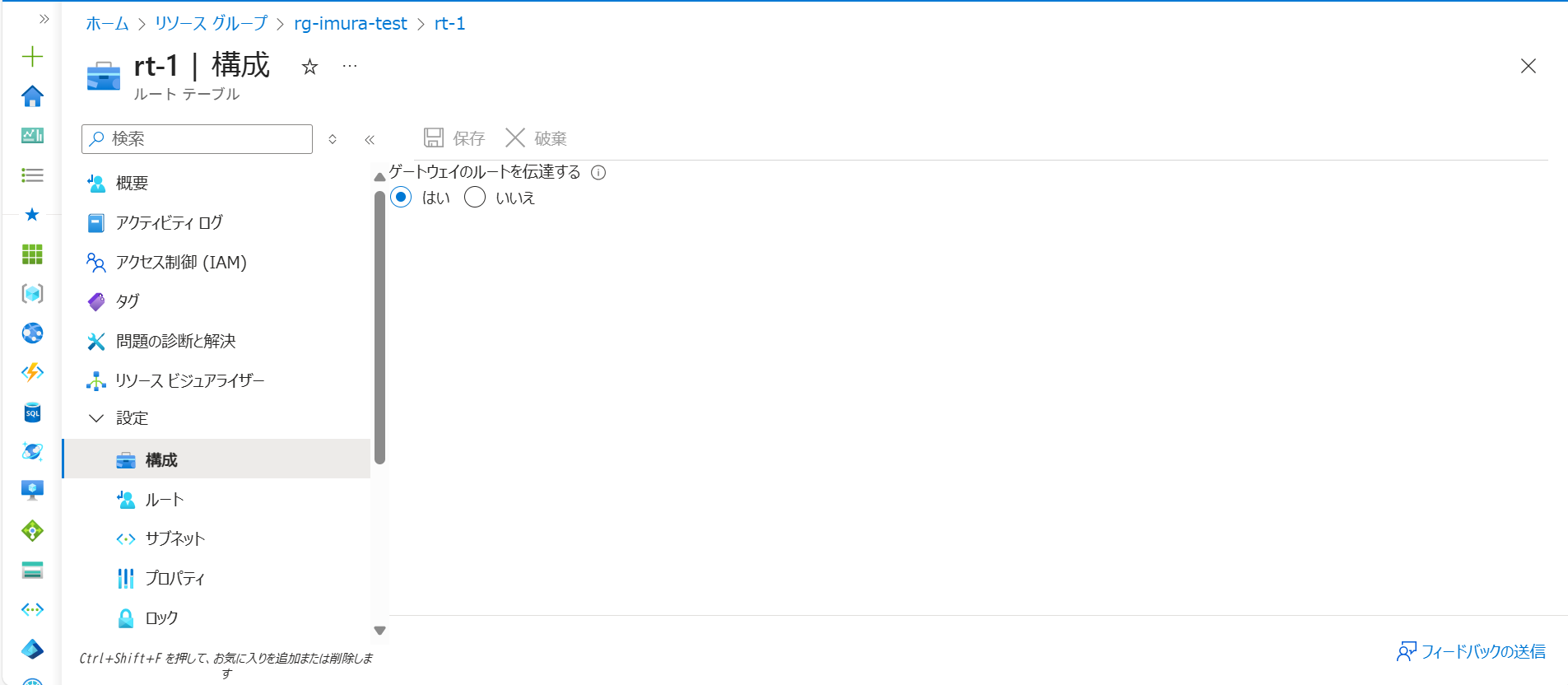

• disableBgpRoutePropagation が false のため、BGPルート伝播は有効（Yes）です。

disableBgpRoutePropagation: false

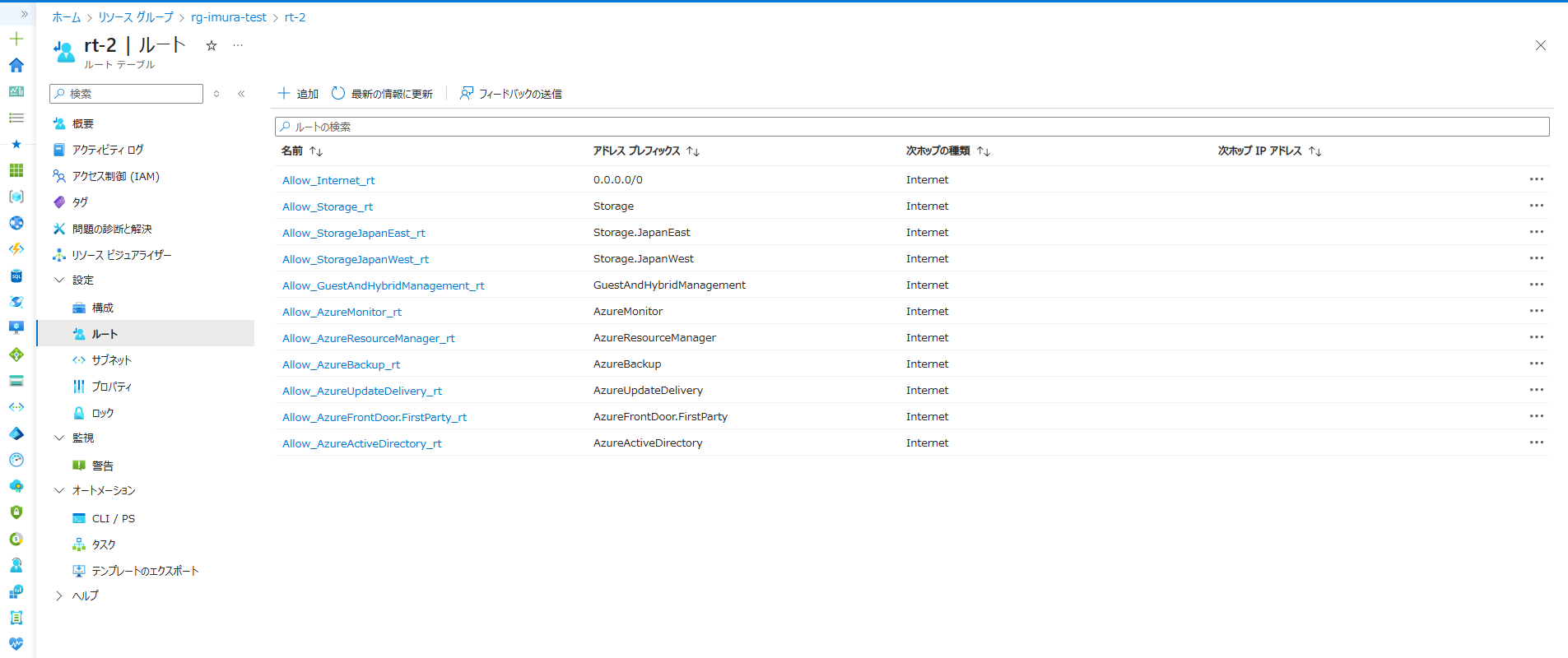

• 0.0.0.0/0はインターネット直接なのでAzure Firewall に適用するルートテーブルの典型的な構成です。

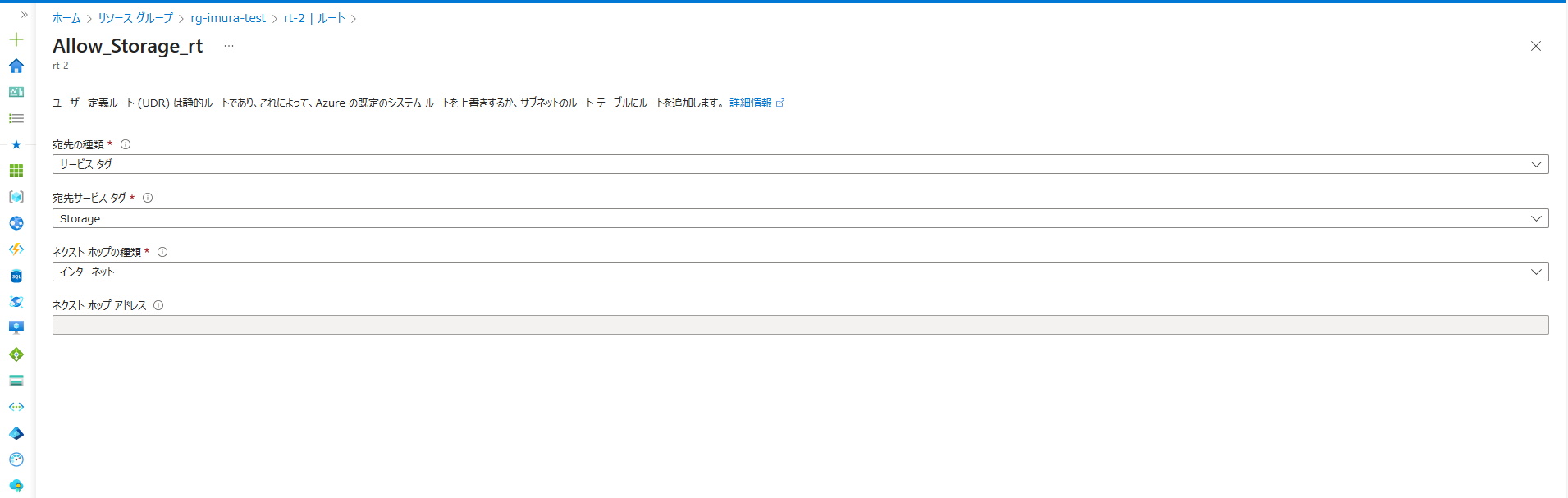

• 他はサービスタグになります。

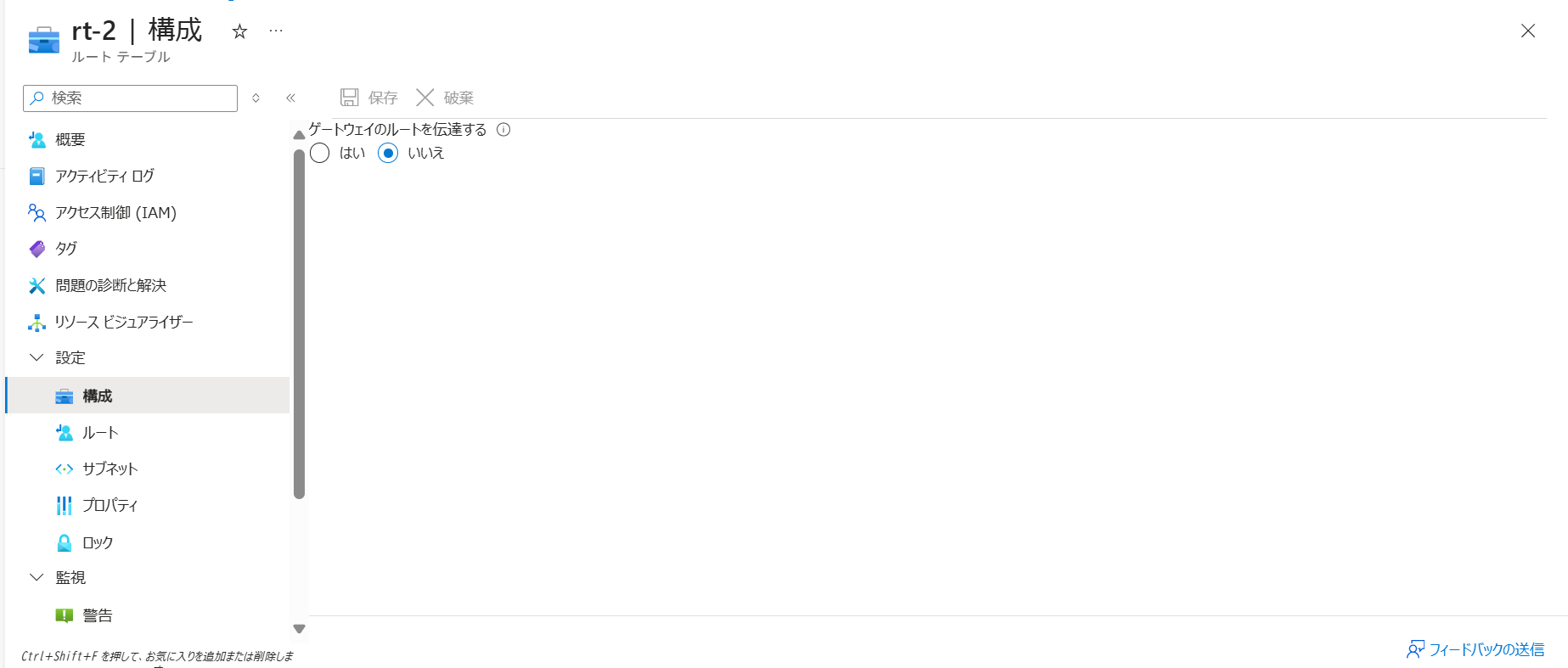

• disableBgpRoutePropagation が true のため、BGPルート伝播は無効（No）です。

disableBgpRoutePropagation: true

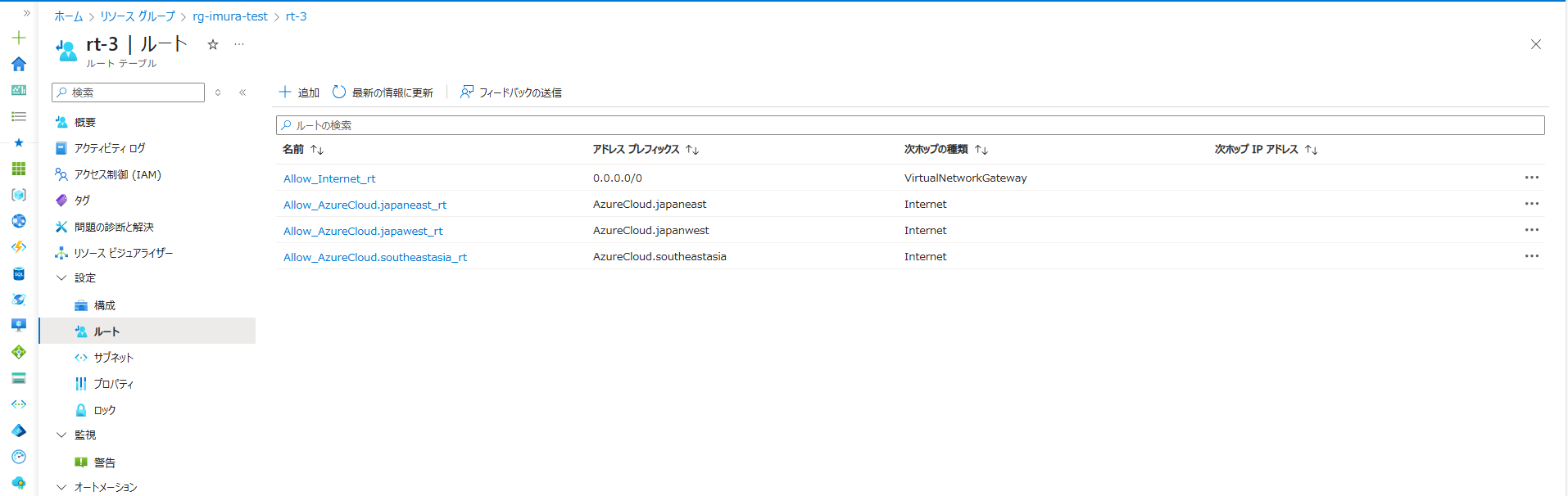

• 0.0.0.0/0は仮想ネットワークゲートウェイなので仮想ネットワークゲートウェイ(VPN等)行きのイメージになります。

以上になります。

4. 終わりに

本記事を最後まで読んで頂きましてありがとうございます。
最近、最初はポータルで検証し備忘録としてIaC化することが通例となっています。
