Guardium Data ProtectionでOracle 19c監視

Oracle 19c環境を再現するために以下の繰り合わせで環境準備を行う

環境

Oracle 19c
RHEL8.10
Guardium 12.2.3

 uname -a
Linux testOracle.localdomain 4.18.0-553.el8_10.x86_64 #1 SMP Fri May 10 15:19:13 EDT 2024 x86_64 x86_64 x86_64 GNU/Linux

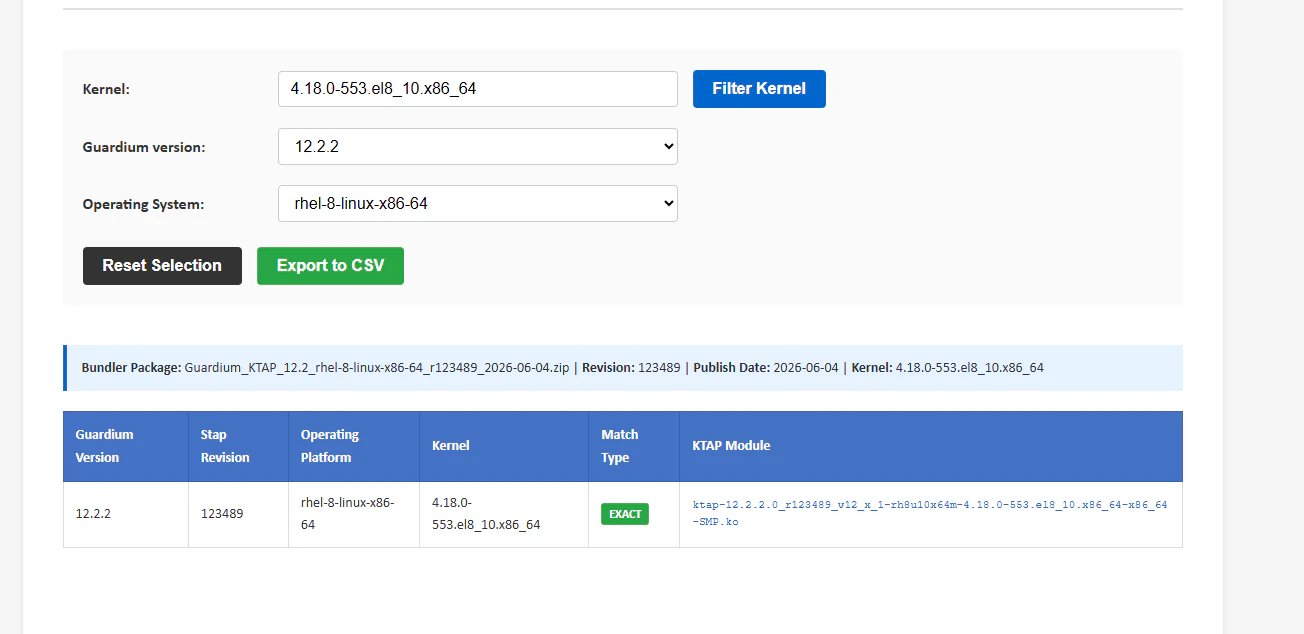

Ktapの互換性確認について事前に調べる
取得すべきKtapモジュールの名前がわかる

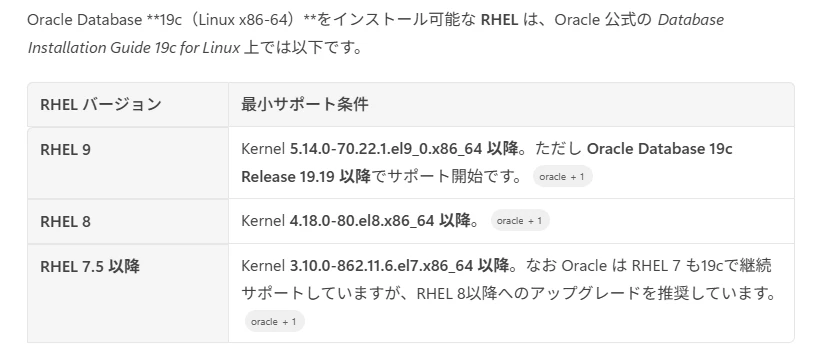

Copilotの回答だとRHELでカーネルを互換性があるものにする制限があるとのこと
今回は、4.18.0-553.el8_10.x86_64なのでOK

Oracle 準備

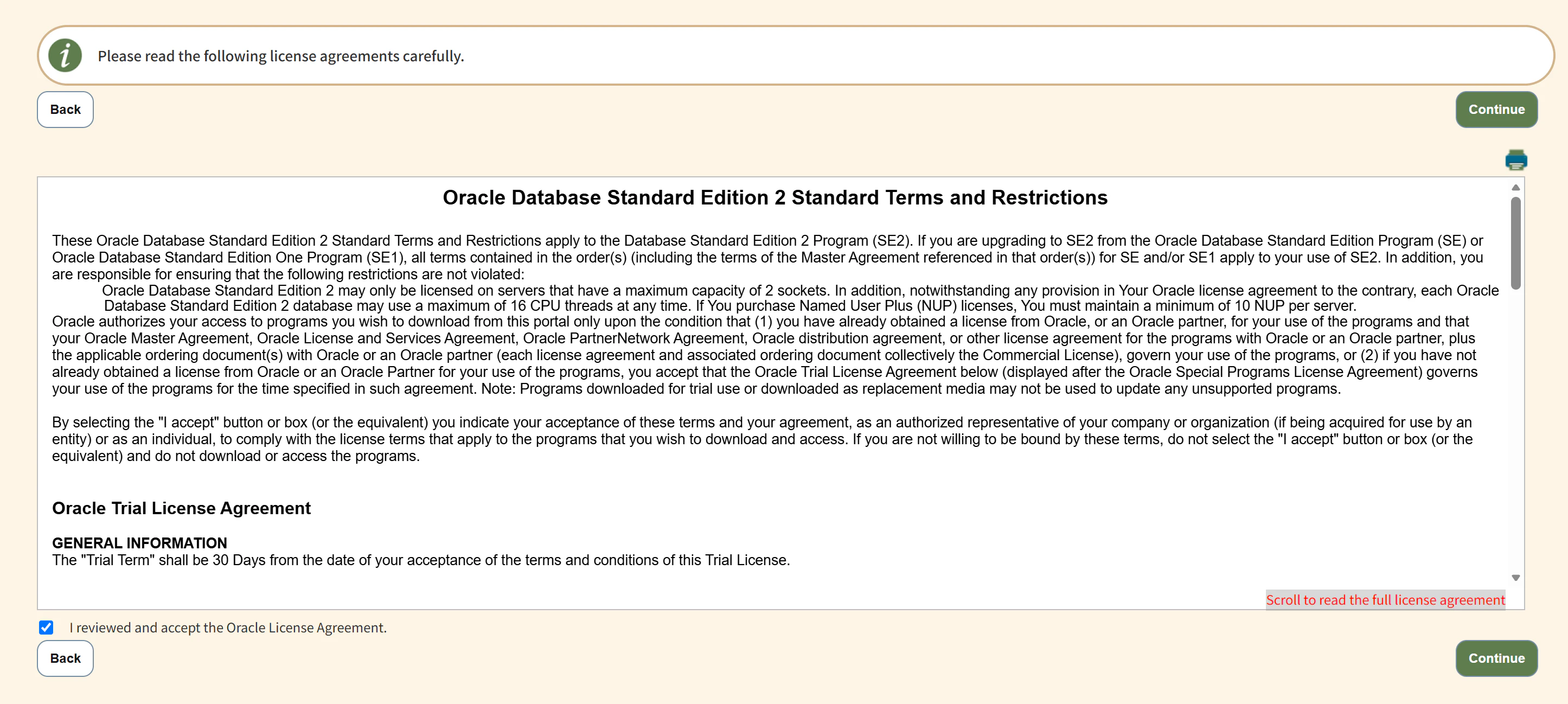

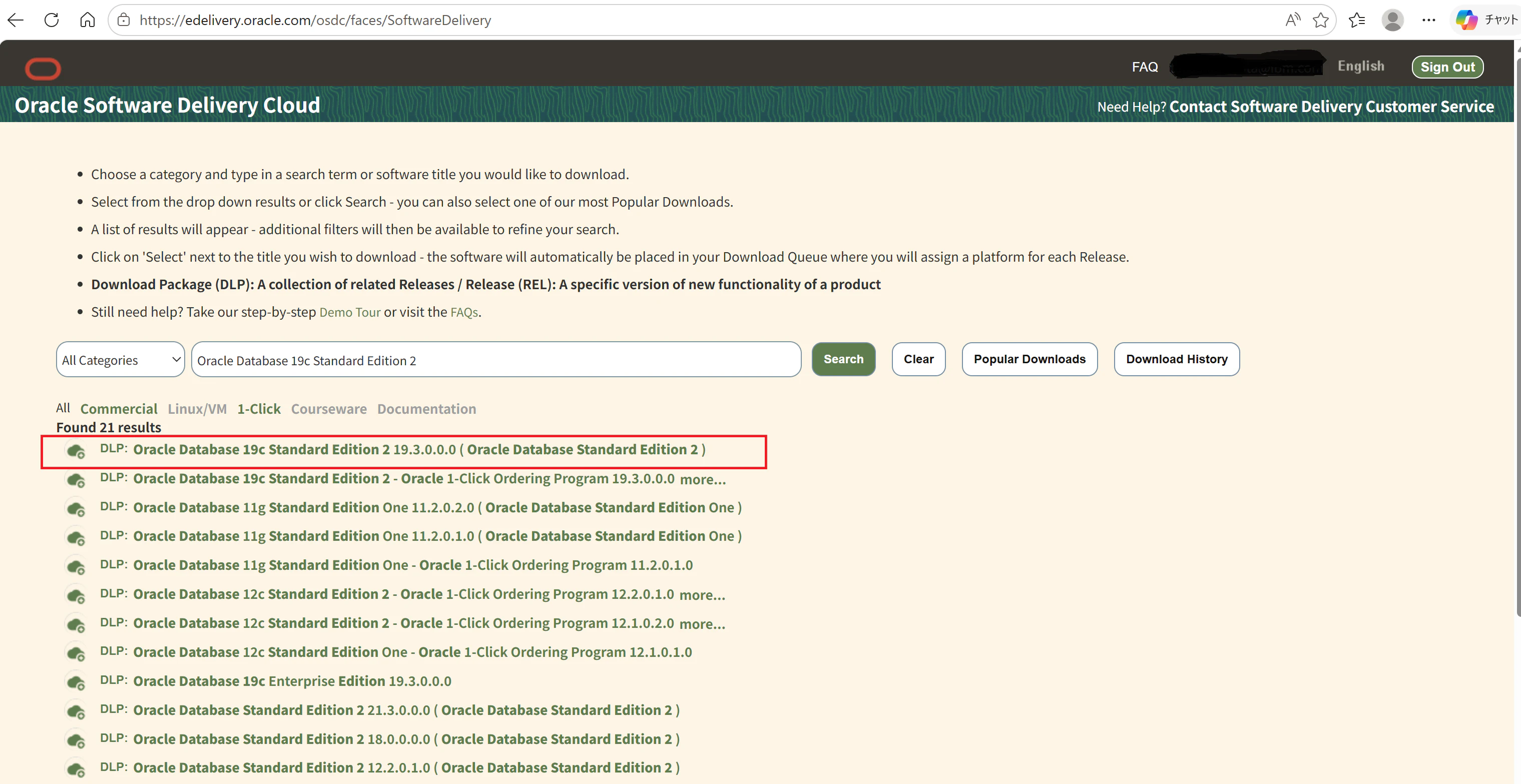

Enterpriseは、規模が大きい場合に導入するEdition。今回は小規模の検証環境のためStandardを選ぶ

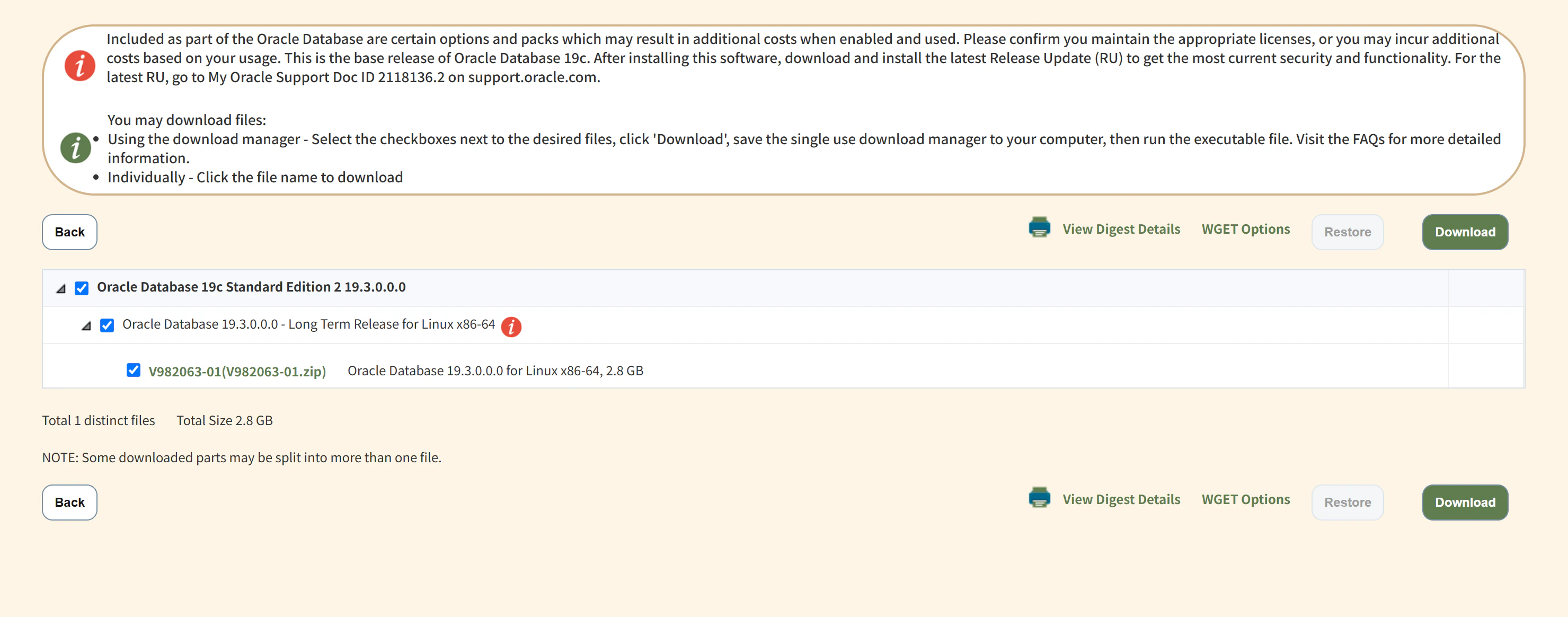

exeがダウンロードマネージャ。zipファイルが本体

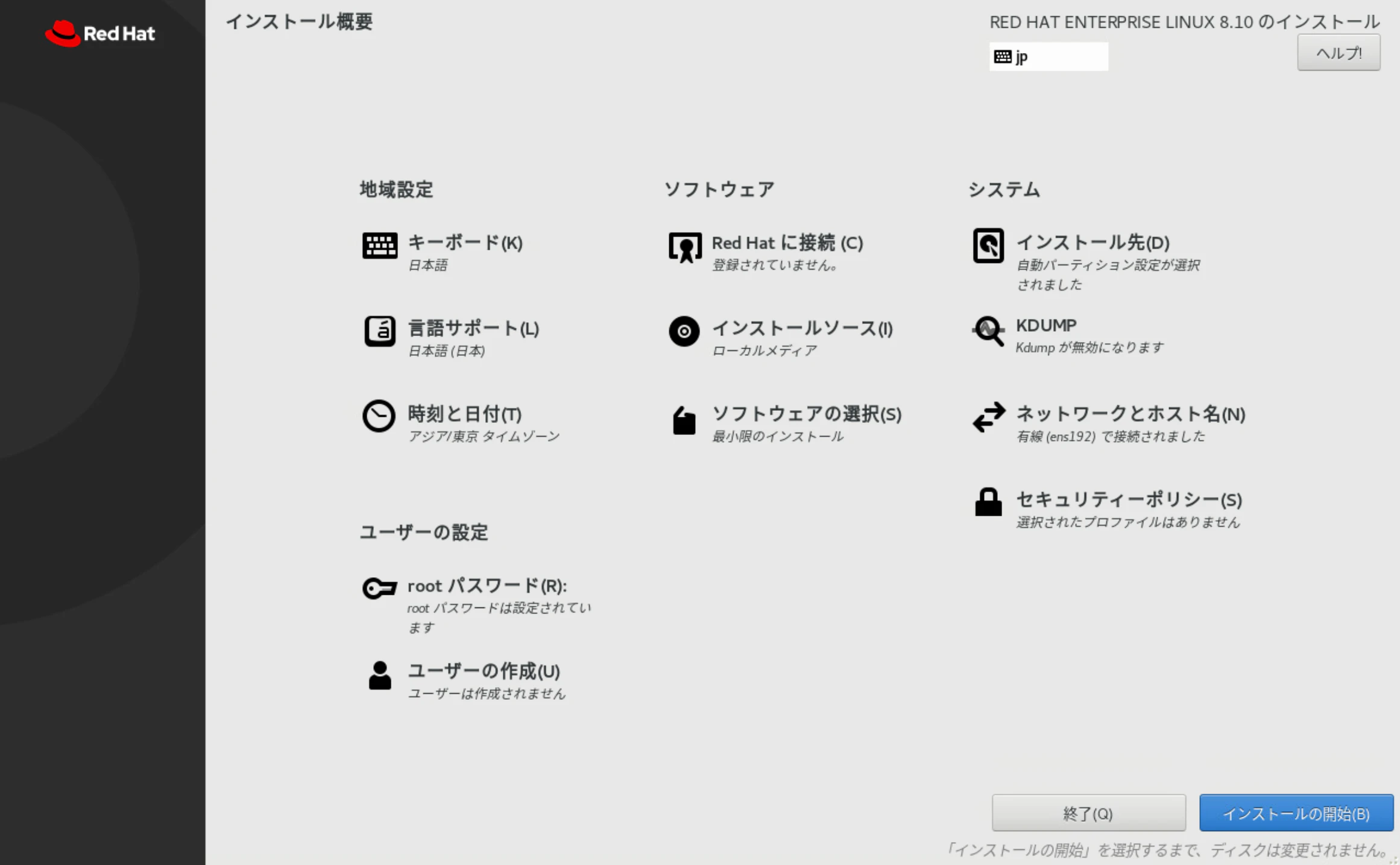

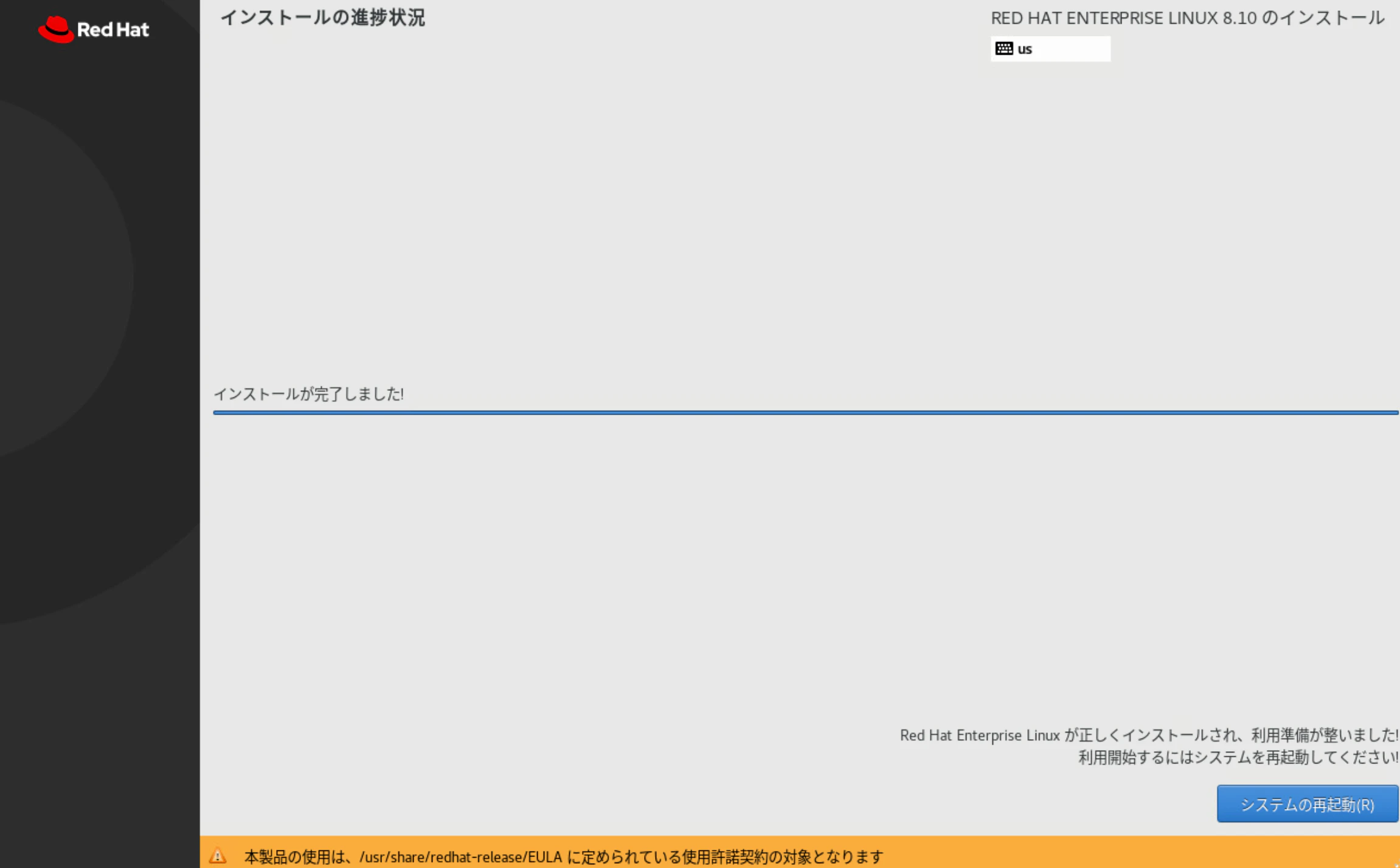

RHELインストール

Oracle DBのインストール

RHELのsubscription登録

# subscription-manager config \
  --server.proxy_hostname=192.168.20.23 \
  --server.proxy_port=3128
# subscription-manager register --username <RHELのサイトログインID>

OSパッケージのインストール

# dnf install -y \
bc \
binutils \
elfutils-libelf \
elfutils-libelf-devel \
glibc \
glibc-devel \
ksh \
libaio \
libaio-devel \
libXrender \
libX11 \
libXau \
libXi \
libXtst \
libgcc \
libnsl \
librdmacm \
libstdc++ \
libstdc++-devel \
libxcb \
libibverbs \
make \
policycoreutils \
policycoreutils-python-utils \
smartmontools \
sysstat \
unzip \
lsof

Oracle用ユーザー・グループ作成

# groupadd oinstall
# groupadd dba
# useradd -g oinstall -G dba oracle
# passwd oracle
新しいパスワード:
新しいパスワードを再入力してください:
passwd: すべての認証トークンが正しく更新できました。

ディレクトリー作成

#Oracle Homeはこれ
# mkdir -p /u01/app/oracle/product/19.3.0/dbhome_1
# mkdir -p /u01/app/oraInventory
# mkdir -p /u01/stage
＃権限追加
# chown -R oracle:oinstall /u01/app
# chmod -R 775 /u01/app
# chmod 775 /u01
#Oracle ZIPを配置します。
# mv  V982063-01.zip /u01/stage
# chmod 777  /u01/stage/V982063-01.zip

OracleユーザでZIP実行をOracle Homeに展開

su - oracle
cd /u01/app/oracle/product/19.3.0/dbhome_1
unzip /u01/stage/V982063-01.zip

Oracleユーザーの環境変数を設定

cat >> ~/.bash_profile <<'EOF'

export ORACLE_BASE=/u01/app/oracle
export ORACLE_HOME=/u01/app/oracle/product/19.3.0/dbhome_1
export ORACLE_SID=orcl
export PATH=$ORACLE_HOME/bin:$PATH
export LANG=ja_JP.UTF-8
export NLS_LANG=Japanese_Japan.AL32UTF8
EOF

source ~/.bash_profile

レスポンスファイル作成

su - oracle
cd $ORACLE_HOME
cp install/response/db_install.rsp /tmp/db_install.rsp

vi /tmp/db_install.rsp

以下変更

oracle.install.option=INSTALL_DB_SWONLY

UNIX_GROUP_NAME=oinstall
INVENTORY_LOCATION=/u01/app/oraInventory

ORACLE_HOME=/u01/app/oracle/product/19.3.0/dbhome_1
ORACLE_BASE=/u01/app/oracle

oracle.install.db.InstallEdition=SE2

oracle.install.db.OSDBA_GROUP=dba
oracle.install.db.OSOPER_GROUP=dba
oracle.install.db.OSBACKUPDBA_GROUP=dba
oracle.install.db.OSDGDBA_GROUP=dba
oracle.install.db.OSKMDBA_GROUP=dba
oracle.install.db.OSRACDBA_GROUP=dba

INSTALL_DB_SWONLY は、Oracle Databaseソフトウェアのみをインストールし、データベースはまだ作成しない指定です。サイレントインストールでは response file を指定して runInstaller -silent を実行します

RHEL 8.10向けOSチェック回避設定

RHEL 8.10 + Oracle 19.3 baseでは、supportedOSCheck で INS-08101 が出る場合があるため、インストール実行前に以下を設定します。

export CV_ASSUME_DISTID=OEL8.1

INS-08101 supportedOSCheck に対して CV_ASSUME_DISTID を設定する回避策が報告されています。

Oracleソフトウェアをサイレントインストール

cd $ORACLE_HOME

./runInstaller -silent \
  -responseFile /tmp/db_install.rsp \
  -waitforcompletion

成功すると、以下のように表示されます。

Oracle Database設定ウィザードを起動中...

このセッションのレスポンス・ファイルは次の場所にあります:
 /u01/app/oracle/product/19.3.0/dbhome_1/install/response/db_2026-07-08_10-19-15AM.rsp

このインストール・セッションのログは次の場所にあります:
 /tmp/InstallActions2026-07-08_10-19-15AM/installActions2026-07-08_10-19-15AM.log

rootユーザーとして次のスクリプトを実行します:
        1. /u01/app/oraInventory/orainstRoot.sh
        2. /u01/app/oracle/product/19.3.0/dbhome_1/root.sh

次のノードで/u01/app/oraInventory/orainstRoot.shを実行してください:
[testOracle]
次のノードで/u01/app/oracle/product/19.3.0/dbhome_1/root.shを実行してください:
[testOracle]


Successfully Setup Software.
インストール・セッション・ログの移動先:
 /u01/app/oraInventory/logs/InstallActions2026-07-08_10-19-15AM

rootスクリプト実行

su -
/u01/app/oraInventory/orainstRoot.sh
/u01/app/oracle/product/19.3.0/dbhome_1/root.sh

sqlplusコマンドの確認

$ su - oracle

$which sqlplus
$ sqlplus -v

期待結果

/u01/app/oracle/product/19.3.0/dbhome_1/bin/sqlplus

SQL*Plus: Release 19.0.0.0.0 - Production
Version 19.3.0.0.0

リスナー作成

$ netca -silent -responseFile $ORACLE_HOME/assistants/netca/netca.rsp

コマンドライン引数の解析:
    パラメータ "silent" = true
    パラメータ "responsefile" = /u01/app/oracle/product/19.3.0/dbhome_1/assistants/netca/netca.rsp
コマンドライン引数の解析が終了しました。
Oracle Net Servicesの構成:
プロファイルの構成が完了しました。
Oracle Net Listenerの起動:
    リスナーの制御の実行:
      /u01/app/oracle/product/19.3.0/dbhome_1/bin/lsnrctl start LISTENER
    リスナーの制御が完了しました。
    リスナーの起動に成功しました。
リスナーの構成が完了しました。
Oracle Net Servicesの構成に成功しました。終了コードは次のとおりです。0

確認

$ lsnrctl status

LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 08-7月 -2026 10:22:59

Copyright (c) 1991, 2019, Oracle.  All rights reserved.

(DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=testOracle.localdomain)(PORT=1521)))に接続中
リスナーのステータス
------------------------
別名                      LISTENER
バージョン                TNSLSNR for Linux: Version 19.0.0.0.0 - Production
開始日                    08-7月 -2026 10:22:40
稼働時間                  0 日 0 時間 0 分 18 秒
トレース・レベル          off
セキュリティ              ON: Local OS Authentication
SNMP                      OFF
パラメータ・ファイル      /u01/app/oracle/product/19.3.0/dbhome_1/network/admin/listener.ora
ログ・ファイル            /u01/app/oracle/diag/tnslsnr/testOracle/listener/alert/log.xml
リスニング・エンドポイントのサマリー...
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=testOracle.localdomain)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))
リスナーはサービスをサポートしていません。
コマンドは正常に終了しました。

DB作成

$ dbca -silent -createDatabase \
-templateName General_Purpose.dbc \
   -gdbname orcl \
   -sid orcl \
   -responseFile NO_VALUE \
   -characterSet AL32UTF8 \
   -memoryPercentage 30 \
   -emConfiguration NONE \
   -datafileDestination /u01/app/oracle/oradata \
   -createAsContainerDatabase false \
   -sysPassword Oracle_123 \
   -systemPassword Oracle_123

出力数十分かかるかも

DB操作の準備
10%完了
データベース・ファイルのコピー中
40%完了
Oracleインスタンスの作成および起動中
42%完了
46%完了
50%完了
54%完了
60%完了
データベース作成の完了
66%完了
69%完了
70%完了
構成後アクションの実行
100%完了
データベースの作成が完了しました。詳細は、次の場所にあるログ・ファイルを参照してください:
/u01/app/oracle/cfgtoollogs/dbca/orcl。
データベース情報:
グローバル・データベース名:orcl
システム識別子(SID):orcl
詳細はログ・ファイル"/u01/app/oracle/cfgtoollogs/dbca/orcl/orcl.log"を参照してください。

Guardium STAPインストール

ガイド

GIMスクリプトを動かすために必要なperlのインストール

# yum install perl

Fix centralからダウンロードしたZIPを解凍

unzip Guardium_12.x.p101_GIM_RedHat_r124239.zip
la -la Guardium_12.x.p101_GIM_RedHat_r124239
合計 40
drwxrwxr-x. 3 root root    72  6月 29 12:47 .
drwxr-xr-x. 3 root root   100  7月  2 18:04 ..
drwxrwxr-x. 2 root root  8192  6月 29 12:45 GIM_Agents
-rw-rw-r--. 1 root root  5686  6月 29 12:47 MD5SUMS
-rwxr-xr-x. 1 root root 18829  6月 25 10:07 consolidated_installer.sh

cd GIM_Agents/
# ./guard-bundle-GIM-12.x.p101_r124239_main_1-rhel-8-linux-x86_64.gim.sh -- \
  --dir /usr/local/guardium \
   --tapip 192.168.20.25 \
   --sqlguardip 192.168.20.21 \
   --perl /usr/bin \

Verifying archive integrity using SHA-256... All good.
Uncompressing Guard BUNDLE-GIM Installer....
This product is subject to the license terms associated with the IBM Security Guardium product purchased.
Installing modules ....
Installation completed successfully

意味
--dir 　　　　　GIMのインストール先
--tapip 　　　 　DBサーバー自身のIP
--sqlguardip 　　Guardium Collector / GIM Server のIP
--perl 　　　　　perlがあるディレクトリ

正常性の確認

以下3つのプロセスが見えればOK

# ps -ef | grep -i guard | grep -v grep
root       23758       1  0 17:04 ?        00:00:00 /usr/local/guardium/modules/perl /usr/local/guardium/modules/GIM/12.x.p101_r124239_1-1783497857/gim_client.pl
root       23870   23758  0 17:04 ?        00:00:00 ../../perl ./guard_gimd.pl
root       24277       1  0 17:04 ?        00:00:00 /usr/local/guardium/modules/perl /usr/local/guardium/modules/SUPERVISOR/12.x.p101_r124239_1-1783497859/guard_supervisor

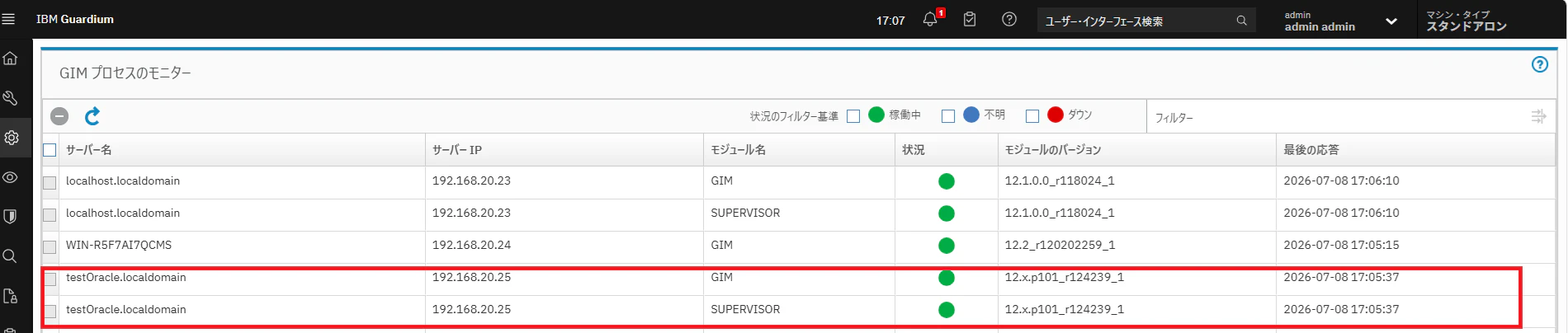

GIMとSUPERVISORモジュールが状況：緑で表示される

STAPモジュールをコレクターにアップロード

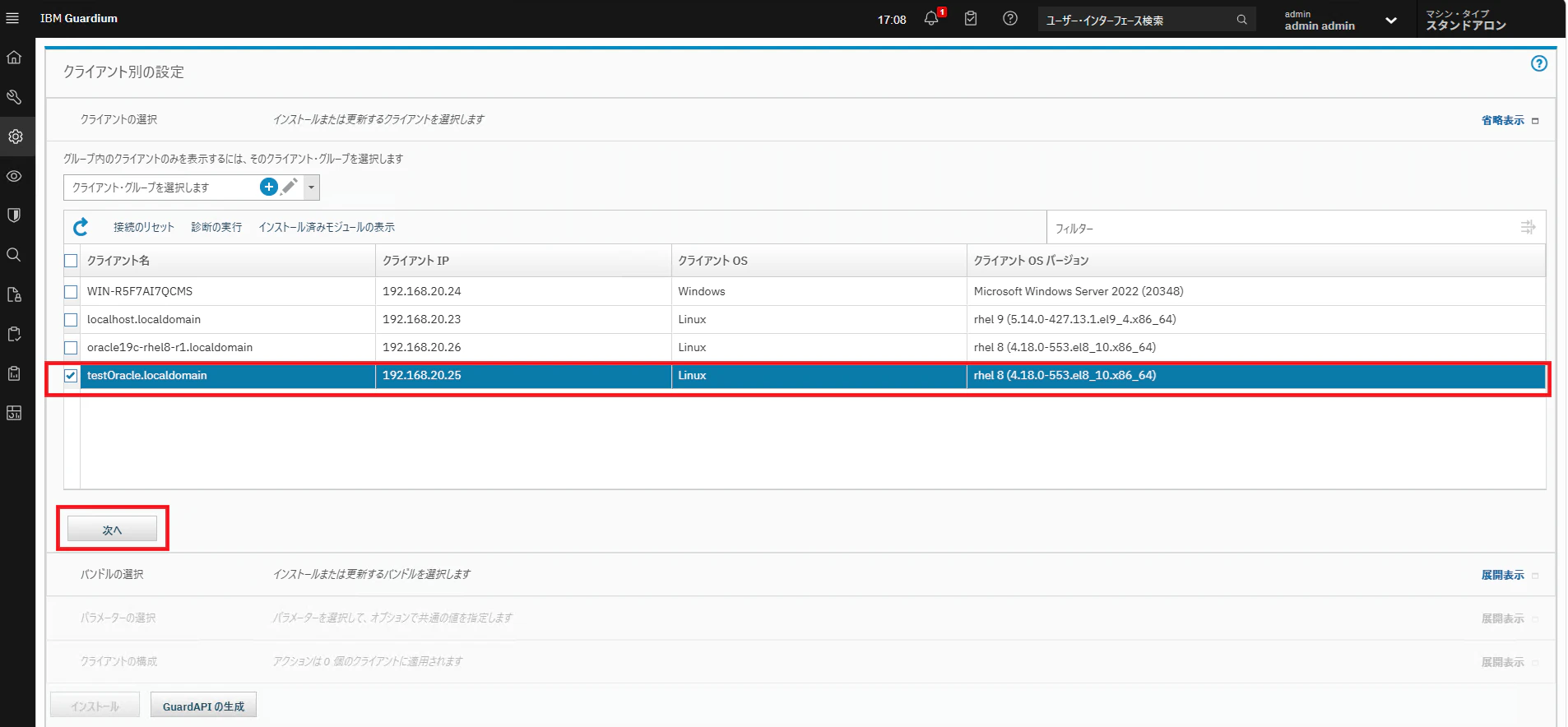

対象のホストを選んで「次へ」

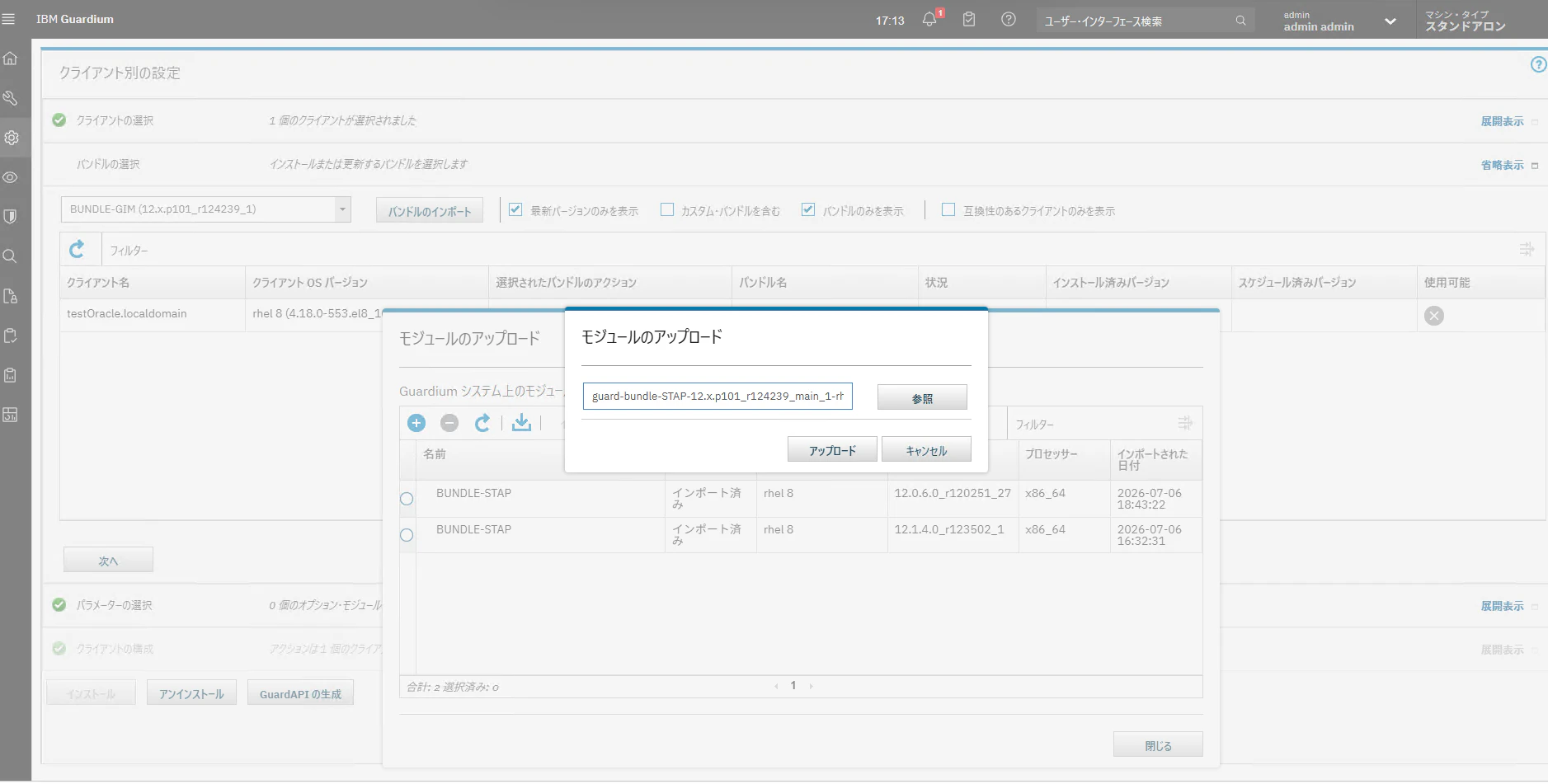

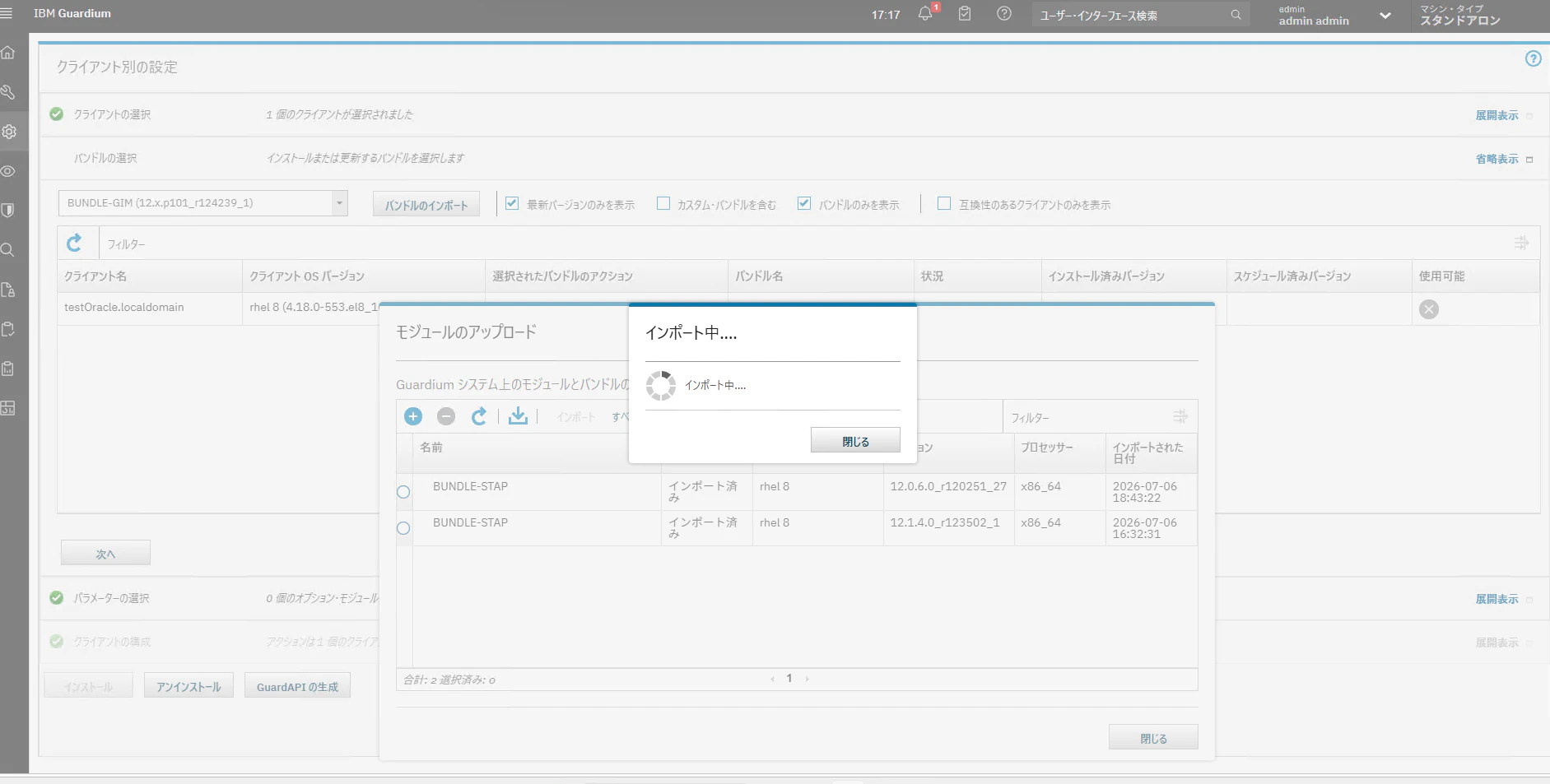

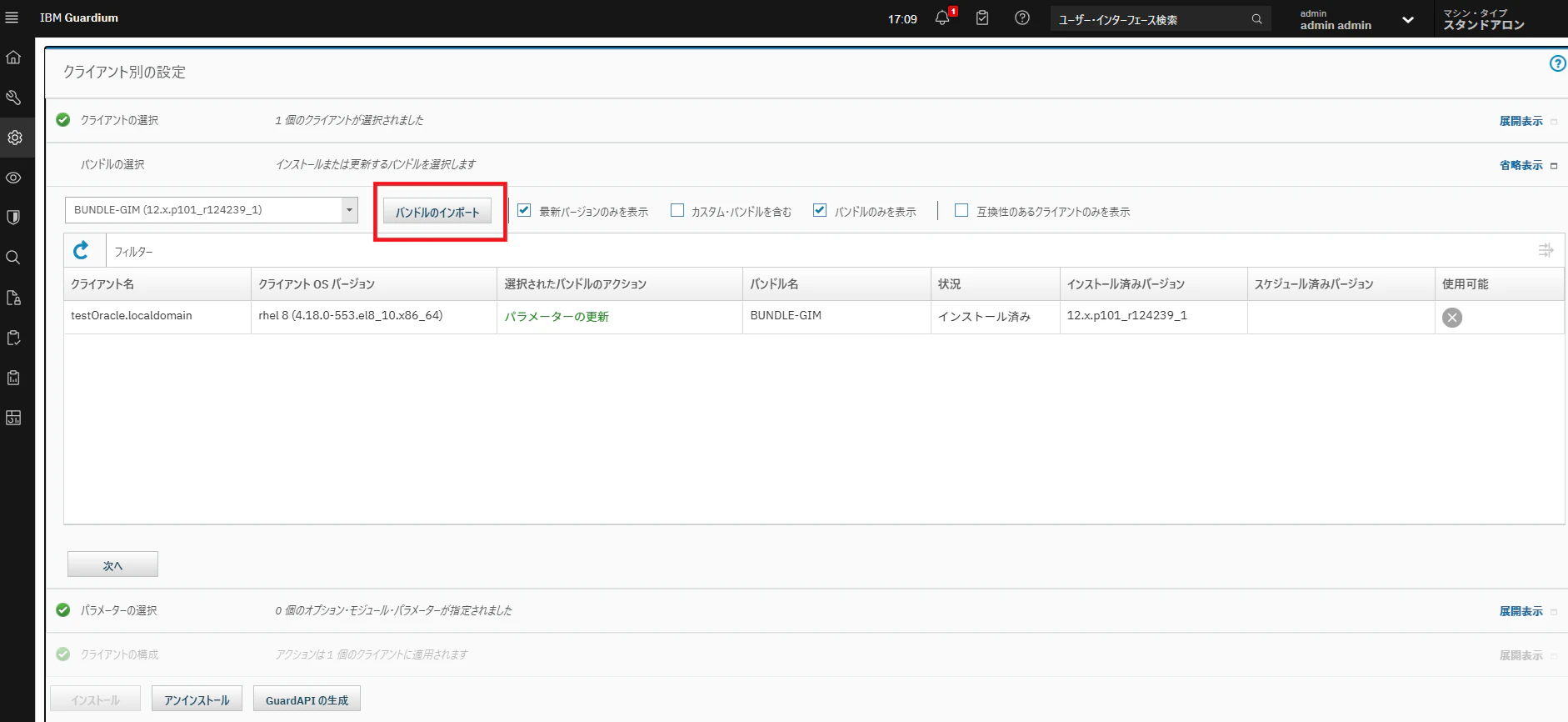

「バンドルのインポート」

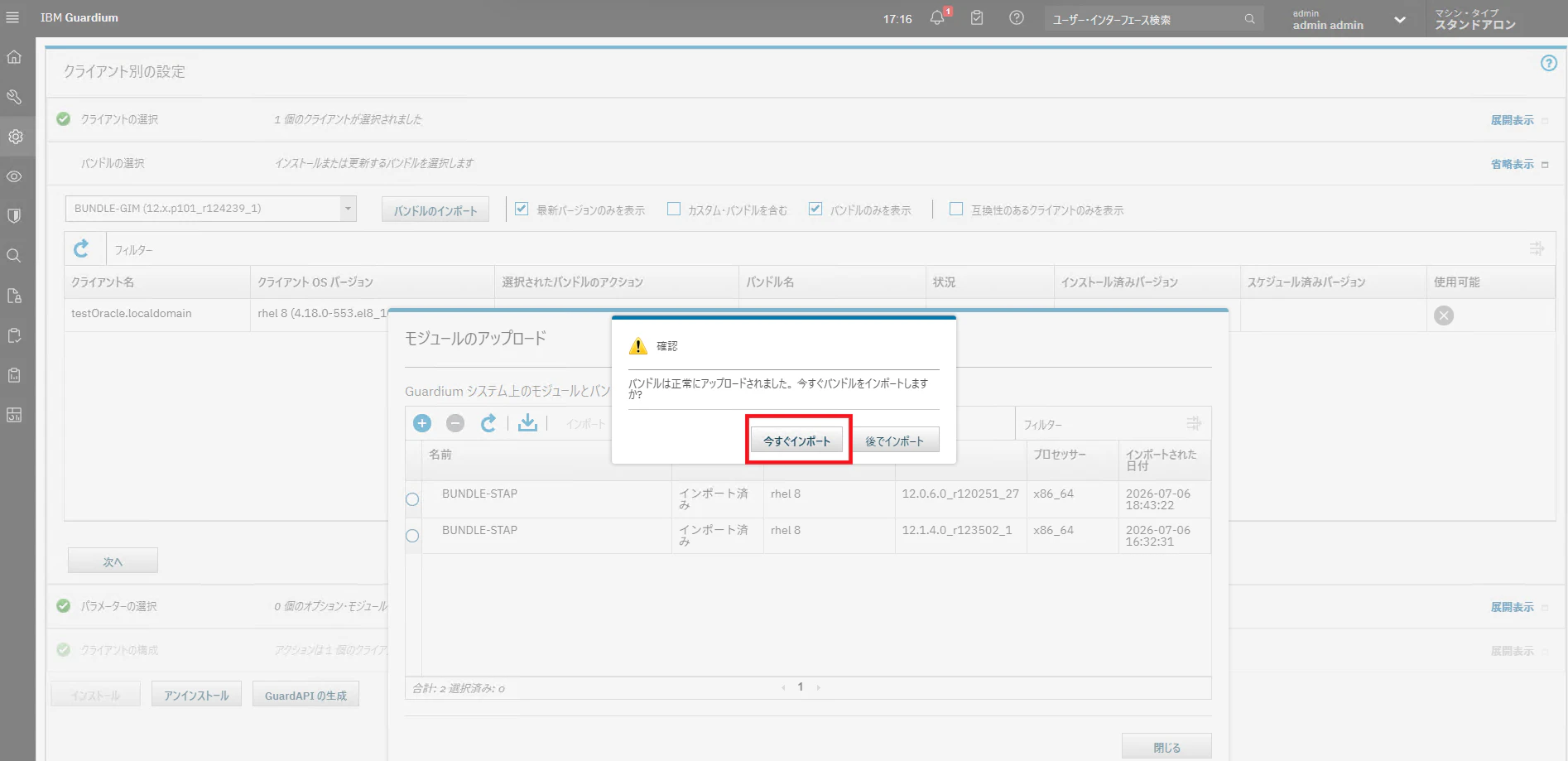

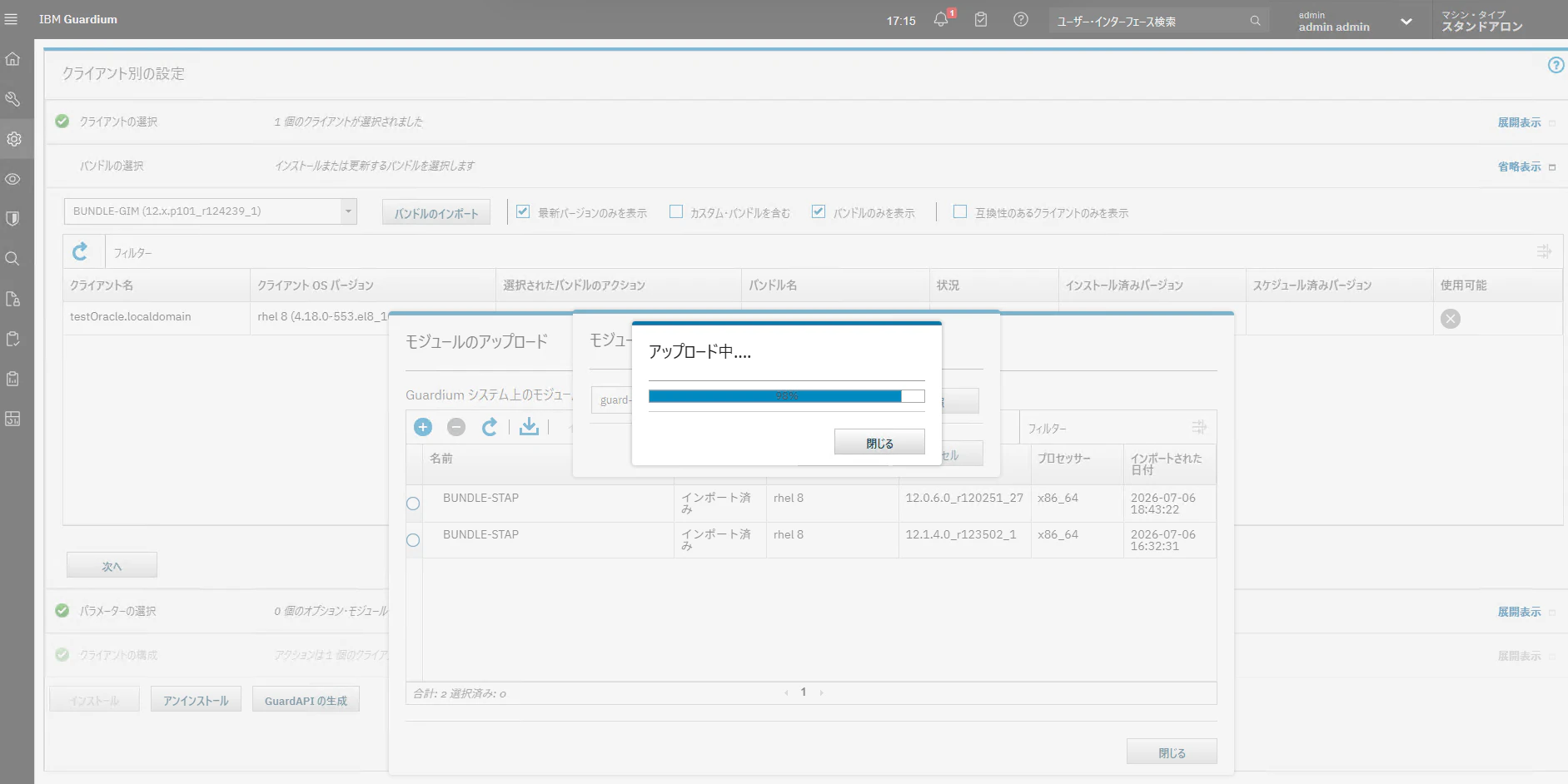

「GIMのバージョンと同じ、guard-bundle-STAP-12.x.p101_r124239_main_1-rhel-8-linux-x86_64.gim」をアップロード

STAPインストール

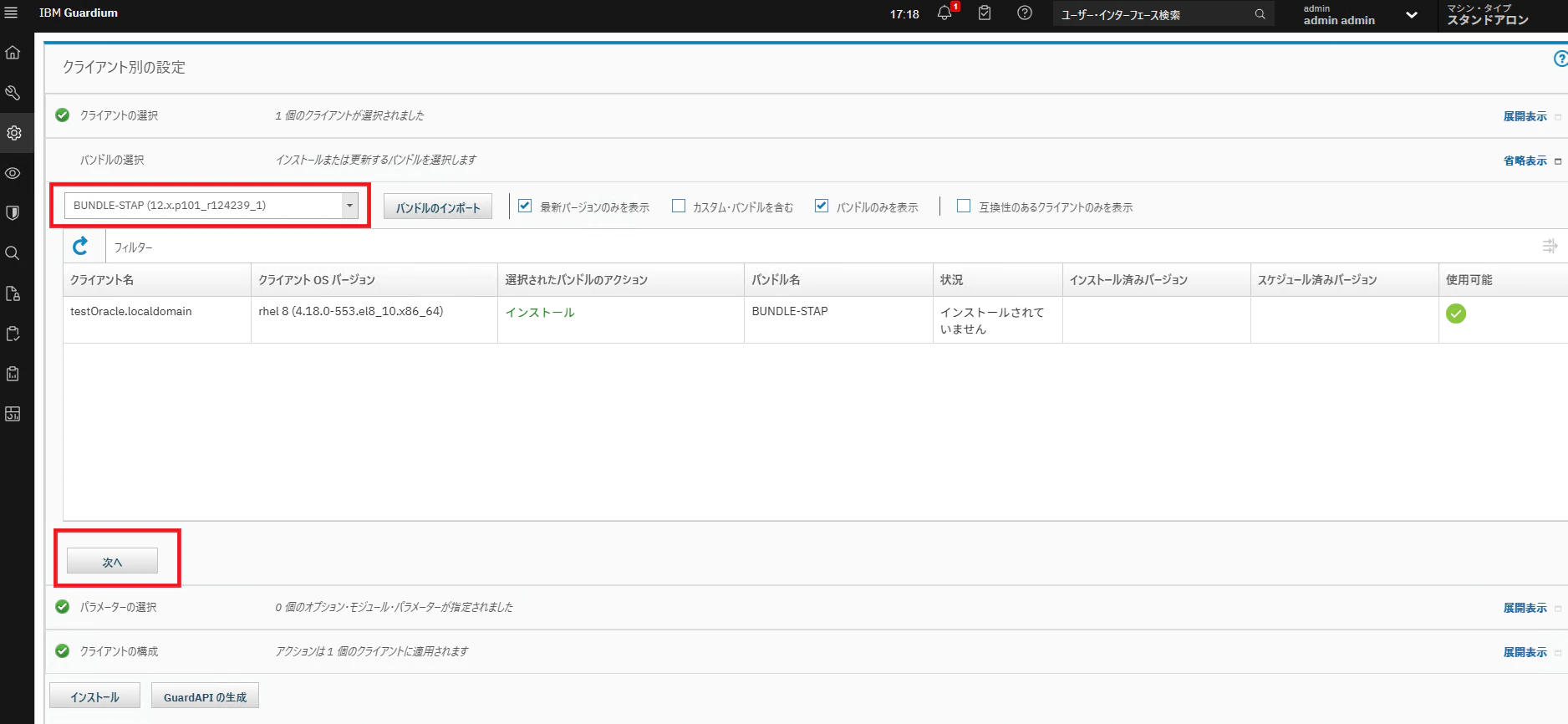

プルダウンのところをBundle-STAPに変更し、「次へ」

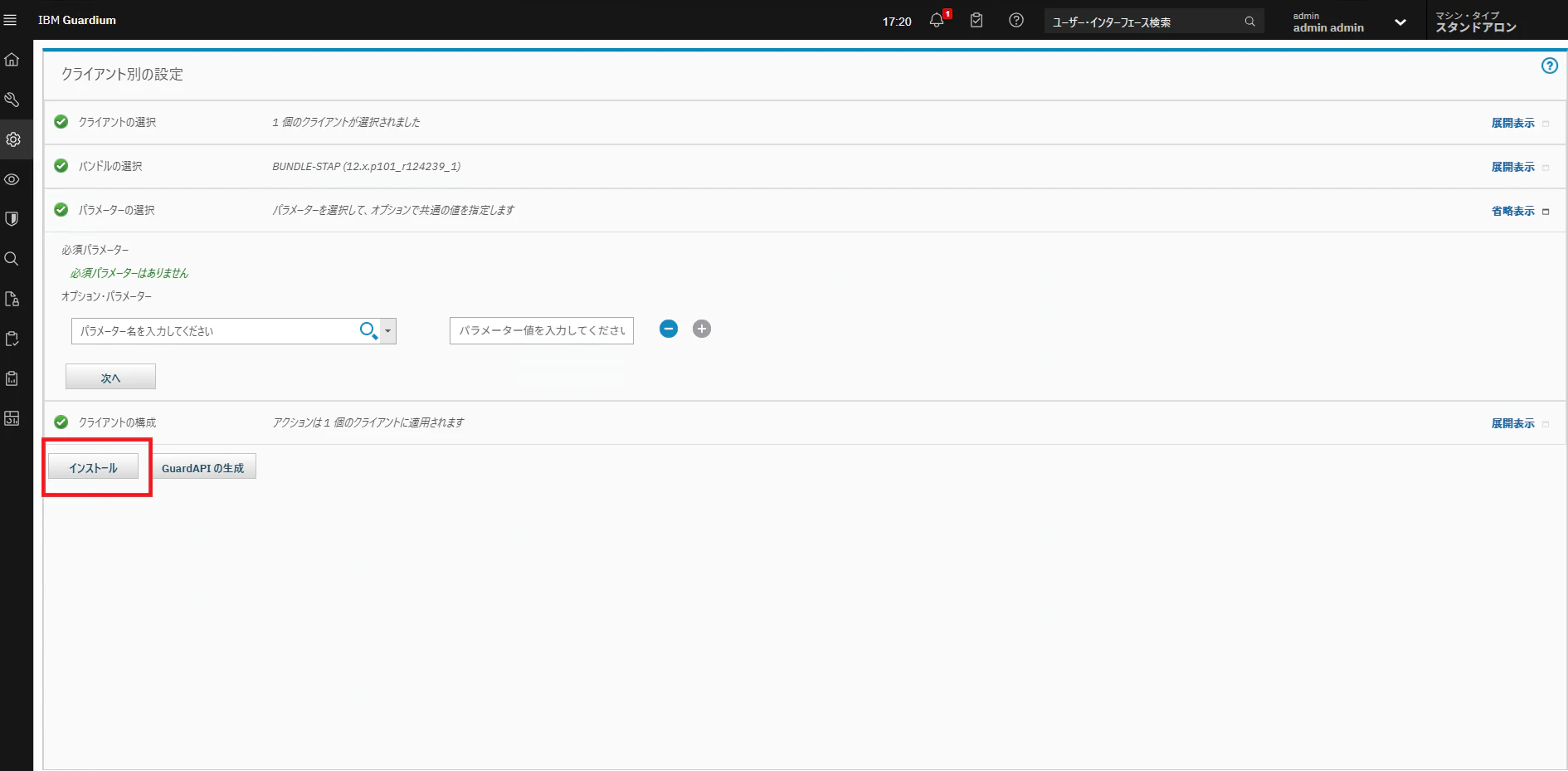

「インストール」

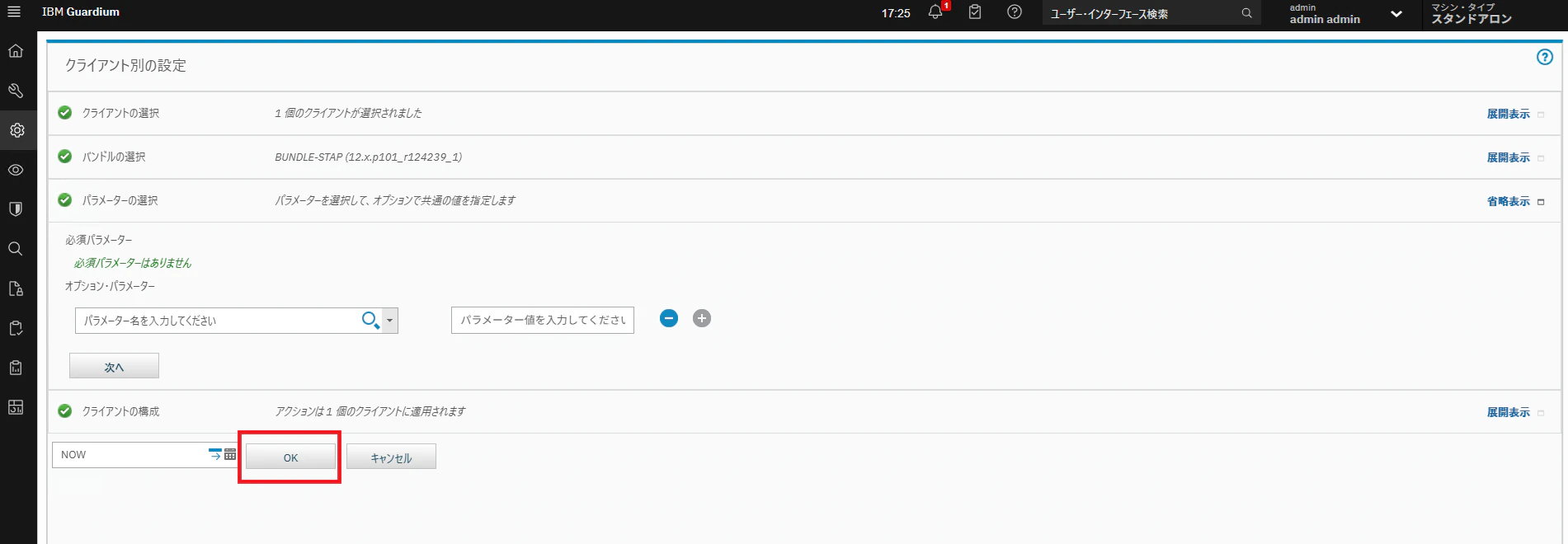

「次へ」

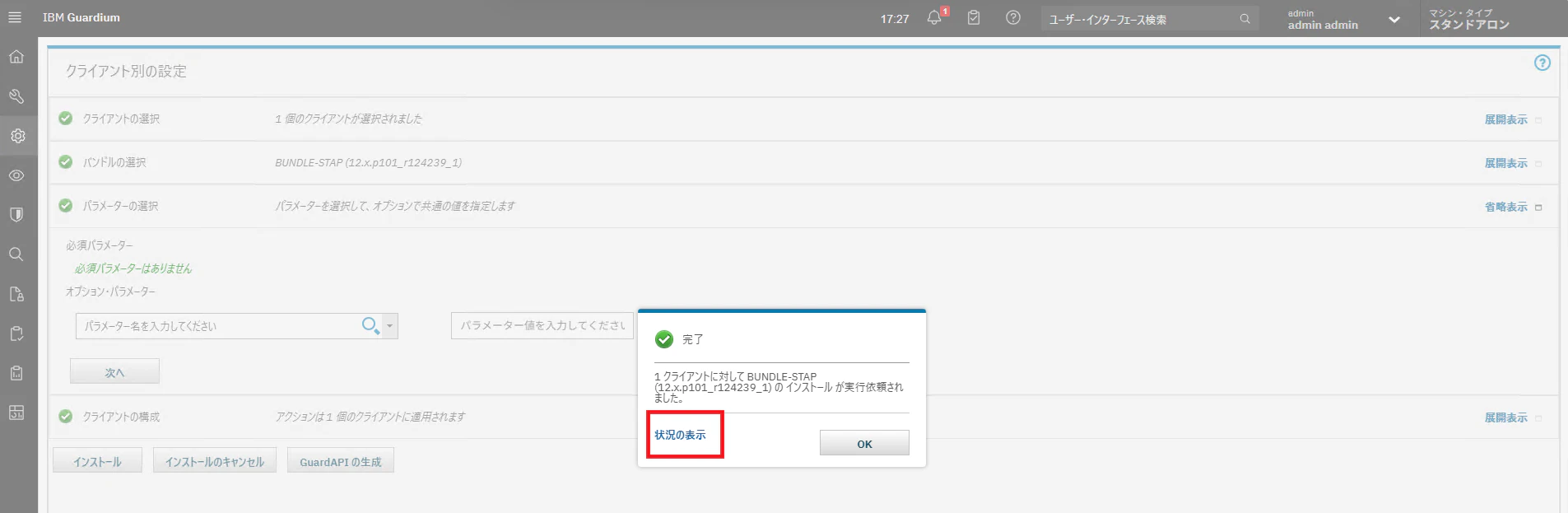

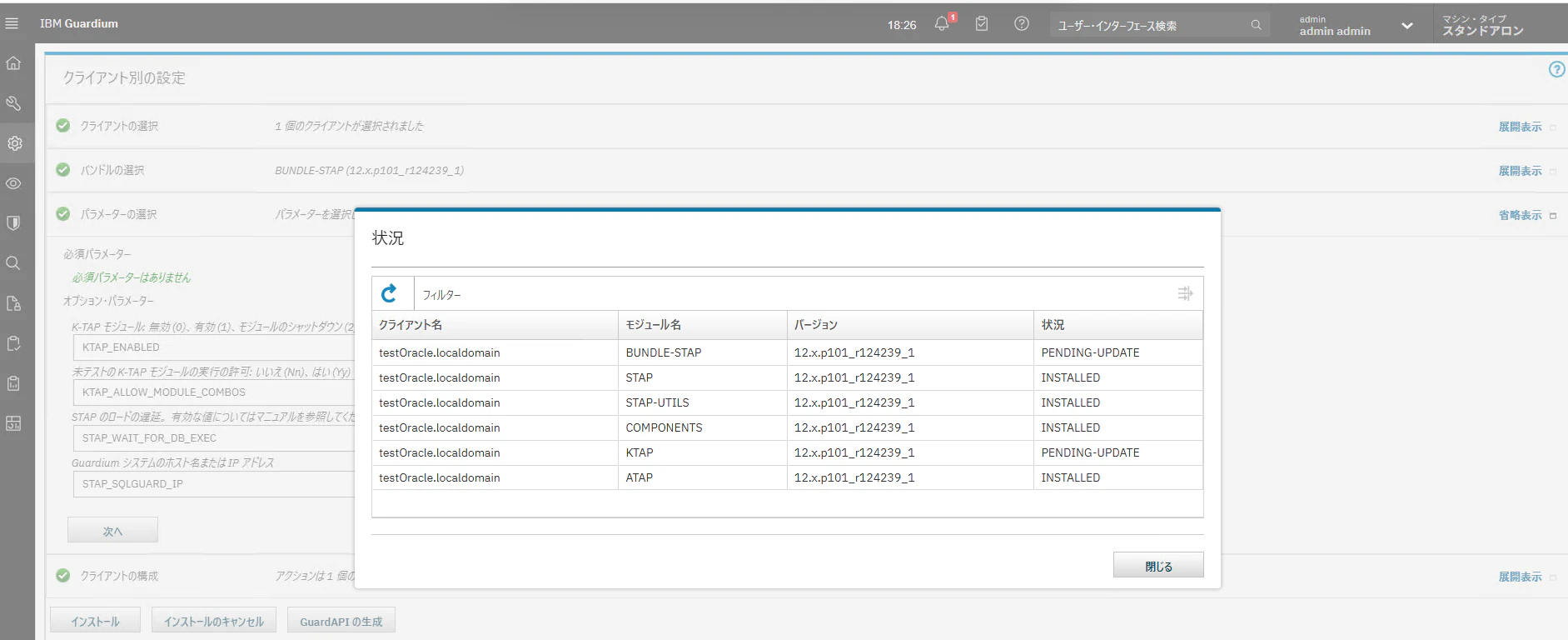

「状況の表示」

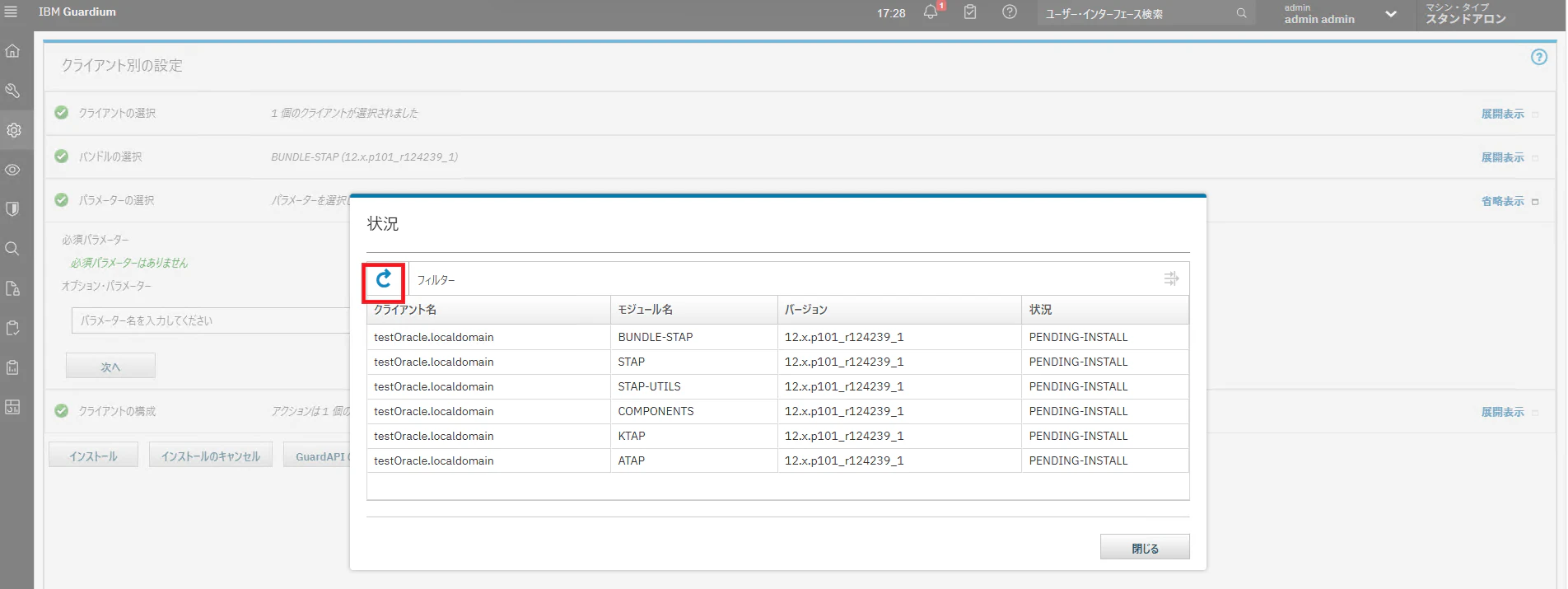

更新ボタンを教えて状況確認

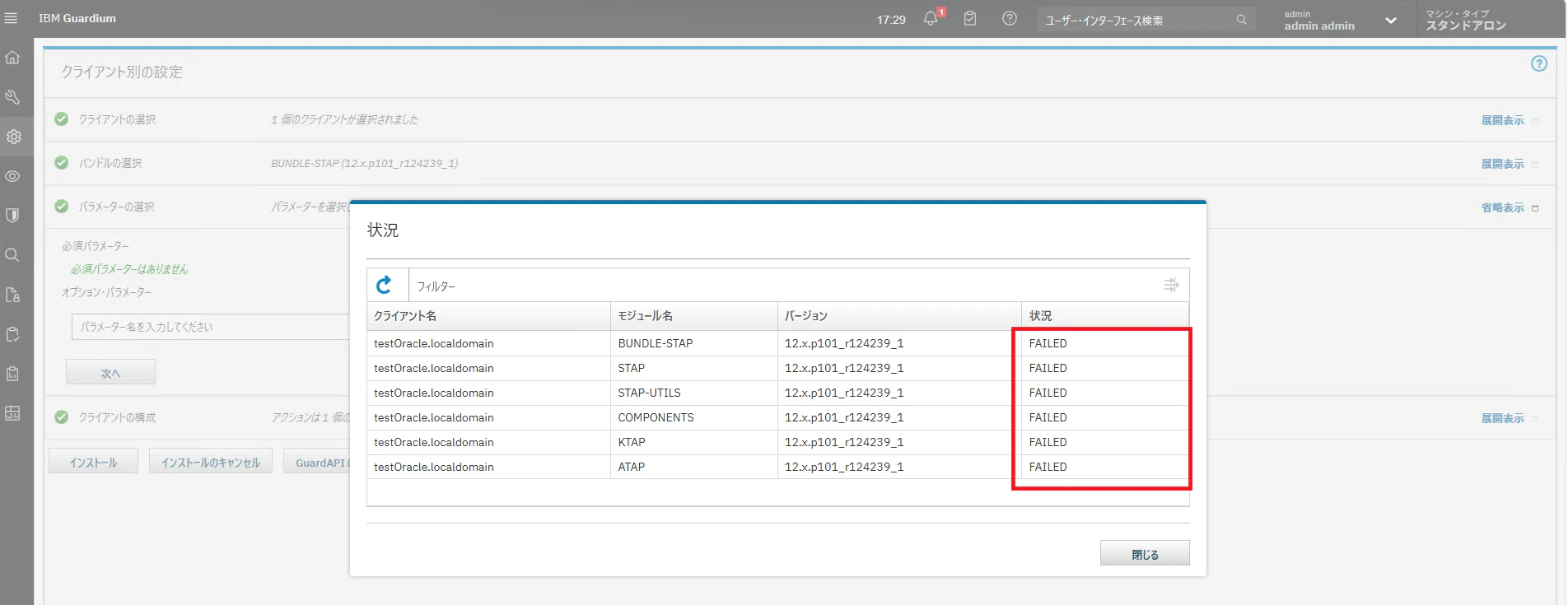

「FAILED」になる。Ktapがまだ動作する状態ではないため

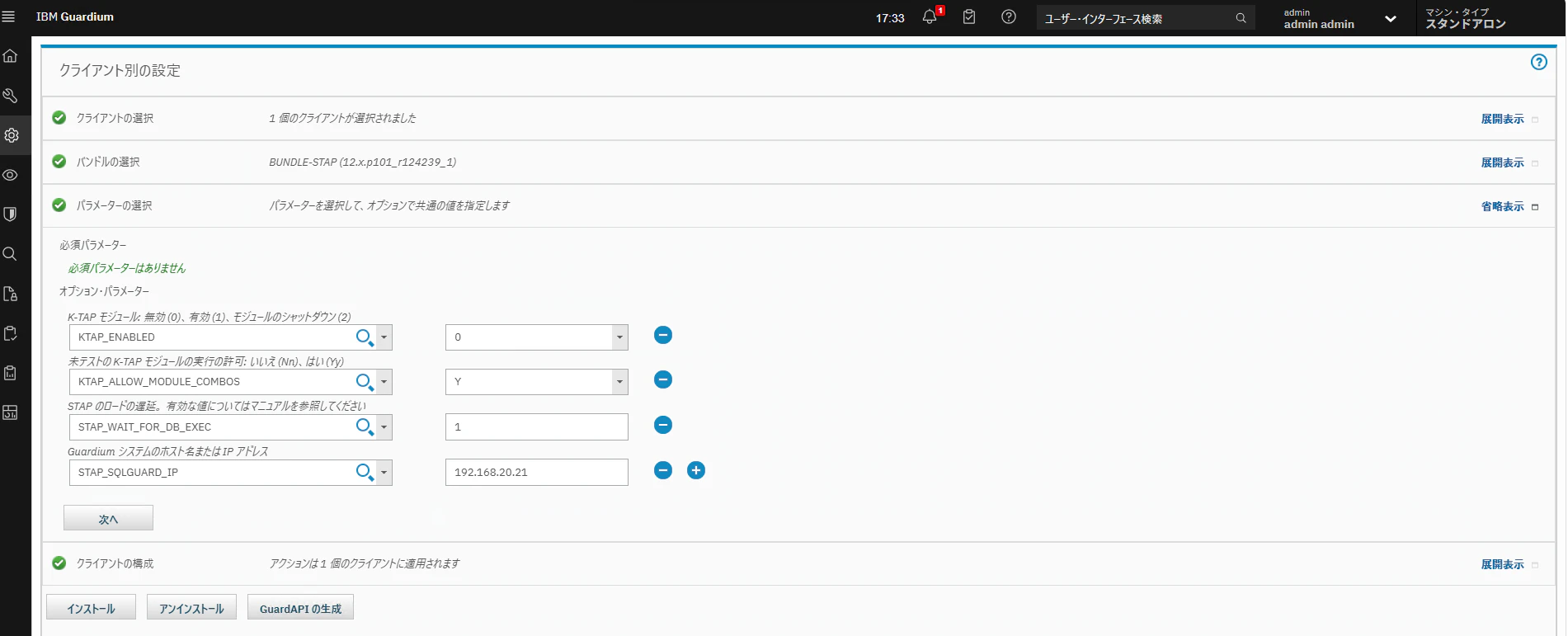

戻って以下のようにパラメータを指定

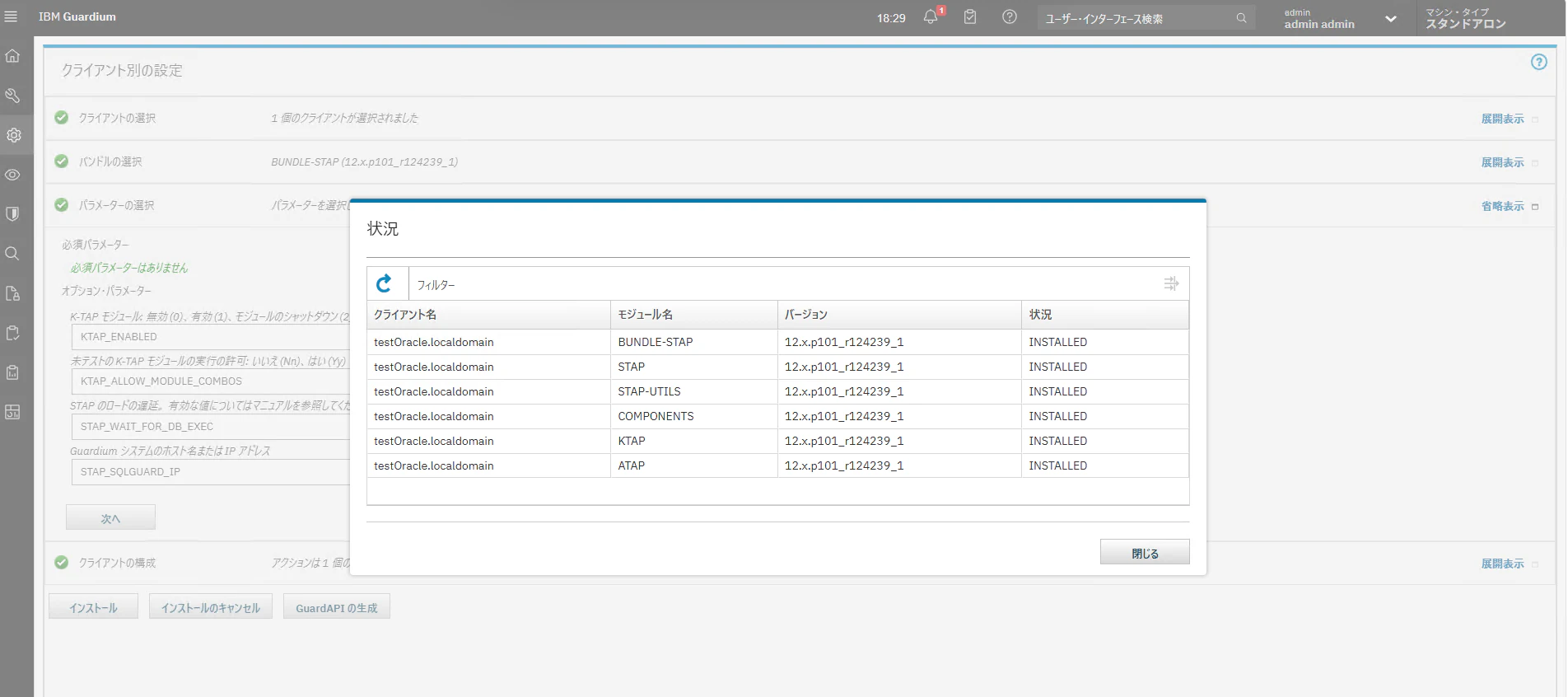

再度インストールすると成功する

KTAPの有効化

以下のリンクを参考に「guardium_module_signing.der 」を読み込ませ再度KTAPを有効化
以前執筆した 内容と公式ドキュメント
https://www.ibm.com/docs/en/gdp/12.x?topic=tap-linux-unix-enrolling-k-signing-key

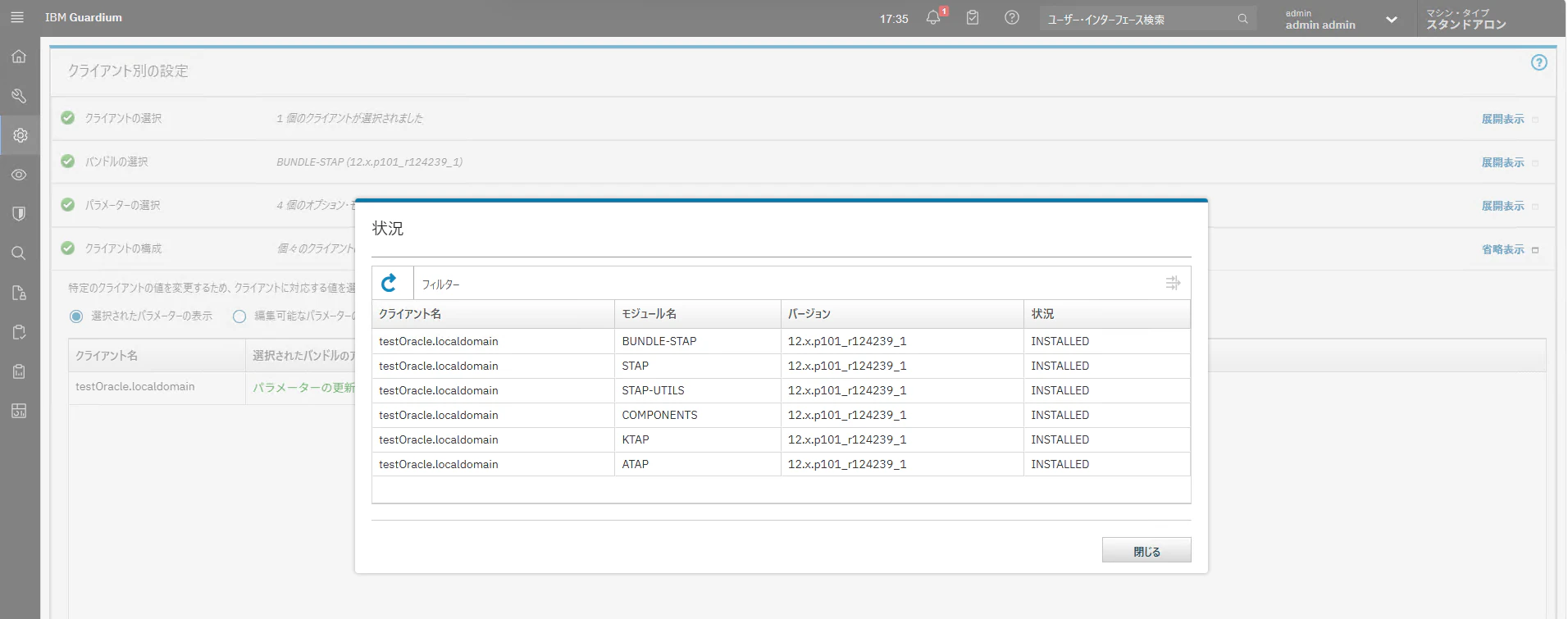

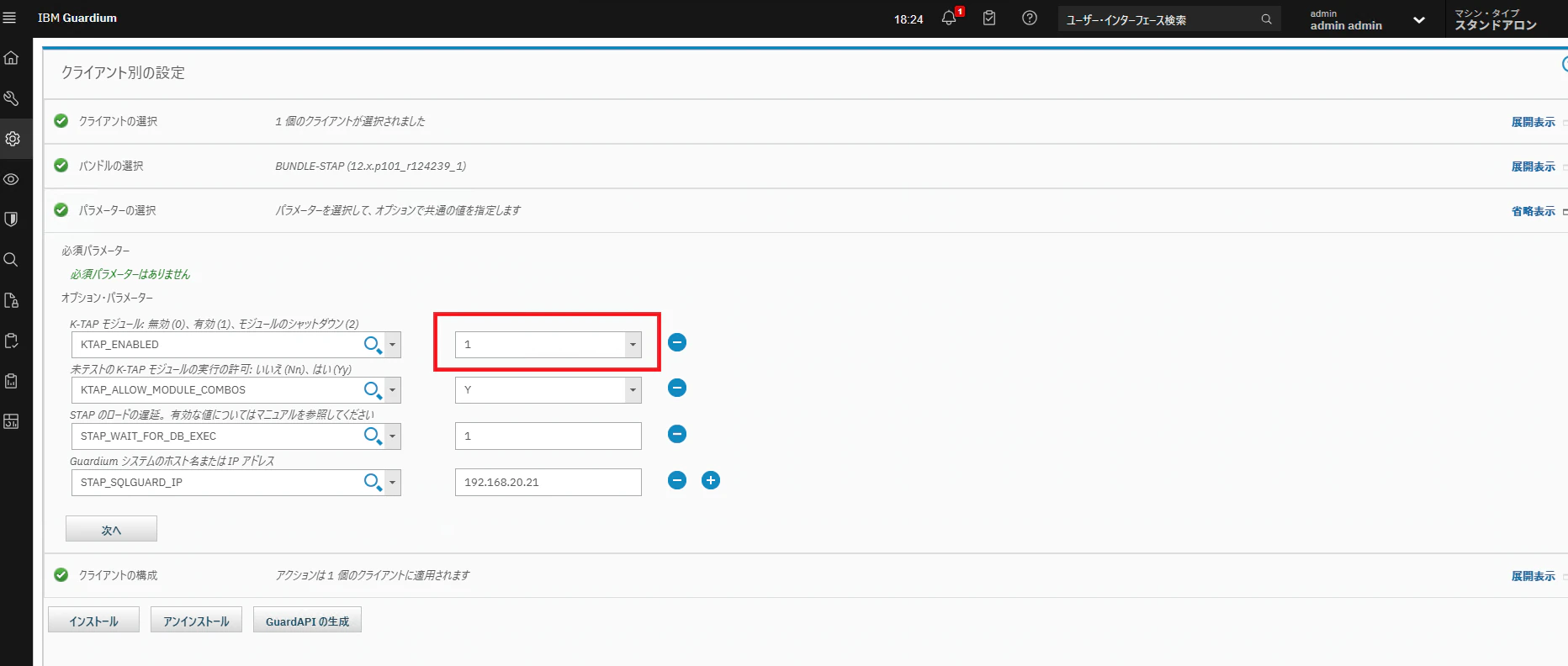

前回失敗した、「KTAP_ENALBLED」を１に変更してインストール


この時点でKTAP有効化済み

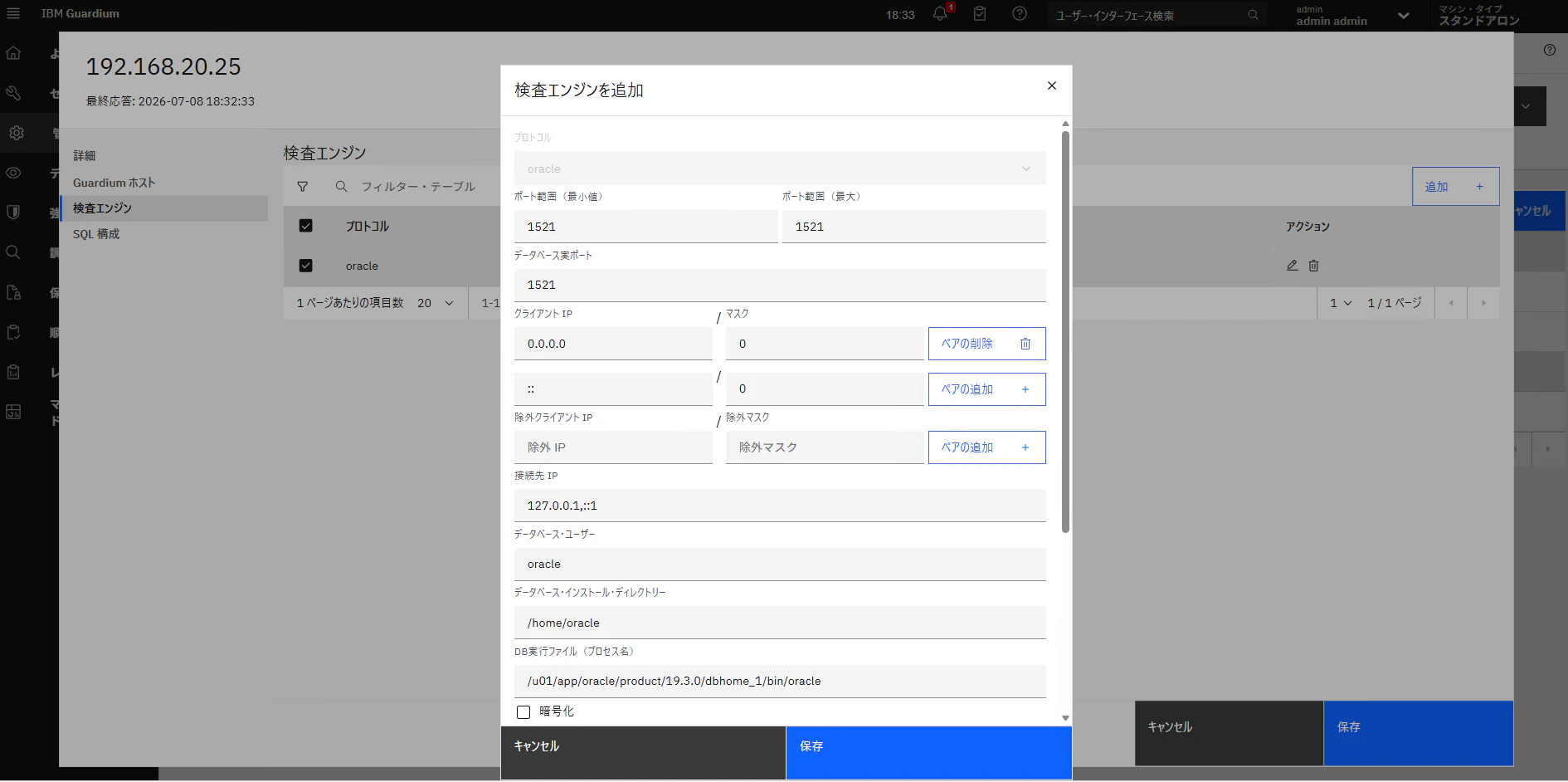

[管理]->「アクティビティー・モニター]->[S-TAP制御]にて設定を確認
パラメータを確認

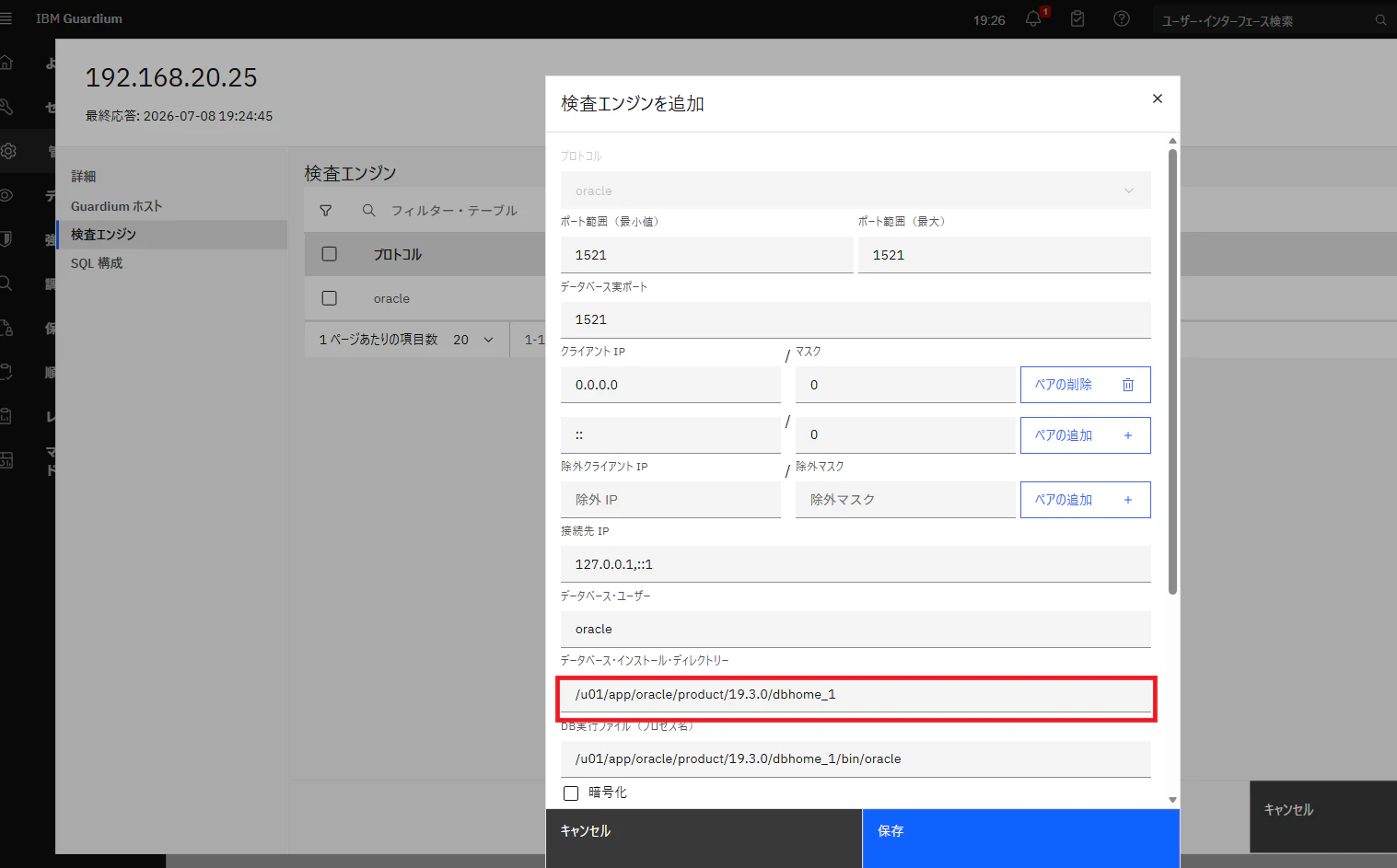

データベースインストールディレクトリを修正

↓

ATAPの有効化

最初にDBの停止

su - oracle -c "sqlplus / as sysdba <<'EOF'
shutdown immediate;
exit
EOF"

Listenerの停止

su - oracle -c "lsnrctl stop"

パスの環境変数設定

export GIM_ROOT_DIR=/usr/local/guardium/modules

oracleユーザーを認可

/usr/local/guardium/modu*es/ATAP/current/files/bin/guardctl authorize_user oracle

A-TAPの設定

# /usr/local/guardium/modules/ATAP/current/files/bin/guardctl   --db-user=oracle   --db-type=oracle   --db-instance=orcl   --db-home=/u01/app/oracle/product/19.3.0/dbhome_1   --db-base=/u01/app/oracle/product/19.3.0/dbhome_1   --db-version=19.3   store-conf
For Oracle versions 12 or later, only ASO decrypted traffic will be captured if db-use-instrumented=no

A-TAPの有効化

# /usr/local/guardium/modules/ATAP/current/files/bin/guardctl --db-instance=orcl  activate
For Oracle versions 12 or later, only ASO decrypted traffic will be captured if db-use-instrumented=no
Matching module found - oracle is supported by /usr/lib64/libguard-atap-oracle-any
Instance root/orcl is not active
Installing library /usr/lib64/libguard-atap-oracle-any*.a in /usr/lib
Installing library /usr/lib64/libguard-atap-oracle-any*.a in /usr/lib64
Creating permissions
Set 749 bytes for 'executor/env' in file '/u01/app/oracle/product/19.3.0/dbhome_1/bin/oracle-guard-executor'
Instance root/orcl is active

Oracle Listenerを起動

su - oracle -c "lsnrctl start"

Oracle Databaseを起動し、Listenerへサービス登録する。

su - oracle -c "sqlplus / as sysdba <<'EOF'
startup;
alter system register;
exit
EOF"

S-TAP再起動 (必要ないかも）

/usr/local/guardium/modules/STAP/current/rc stop by_init
sleep 5
/usr/local/guardium/modules/STAP/current/rc start by_init

Guardiumの監査ログを出すためのテストコマンド

su - oracle -c "sqlplus guardium_test/\"GuardiumTest#123\"@//127.0.0.1:1521/orcl <<'EOF'
set echo on
set linesize 200
set pagesize 100

prompt ===== GUARDIUM_SQL_DETAIL_TEST_START =====

select 'GUARDIUM_SQL_DETAIL_TEST_001' as marker from dual;

select username
from dba_users
where rownum <= 5;

prompt ===== GUARDIUM_SQL_DETAIL_TEST_END =====

exit
EOF"

ログの確認
