Lambdaの関数URLとNetworkXを利用してネットワークグラフをWeb画面に表示する

AWS Lamdbaに関数URL(AWS Lambda Function URLs)という機能が搭載され、爆速でAPIを構築できそうかつ、フロントとバックの画像のやりとりを実現してみたかったので、いじってみました。
NetworkX( https://networkx.org/ )はあくまで、グラフを描画するためだけなので、深くいじりません。

Web画面はreactを利用し、lambdaのコードはPythonで書いていきます。

関数URLの準備

本当に早くてびっくりしました。

  1. 関数の作成から、関数名を入力します
    スクリーンショット 2022-07-27 19.22.07.png

  2. 下の方にスクロールをして、「詳細設定」を開き、以下を選択します

    • 関数URL
    • 認証タイプ -> NONE
    • オリジン間リソース共有(CORS)を設定
      スクリーンショット 2022-07-27 19.22.30.png
  3. これで最低限が完了です。

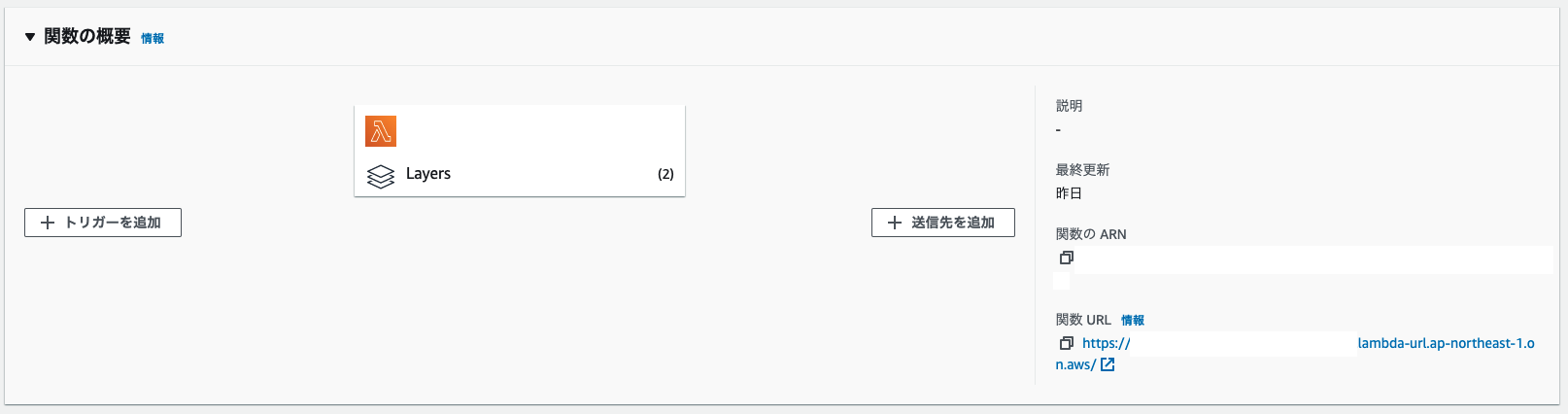

  4. 右下に関数URLが作成されているため、開く
    スクリーンショット 2022-07-27 19.22.53.png

  5. アクセスして確認してみる
    スクリーンショット 2022-07-27 19.24.57.png

    初期のソースは以下ですね。
    スクリーンショット 2022-07-27 19.24.37.png

  6. NetworkXとグラフプロットのコードを追加します

    1. NetworkXをしてグラフを準備
    2. Lambdaのtmpフォルダ(容量の拡張ができるようになりましたね!)にファイルを吐き出し
    3. ファイルの情報を保持して、実ファイルの削除
    4. base64でデコードしてreturnする
      という流れです。(いらんもんimportしてるかも)
      https://docs.aws.amazon.com/ja_jp/apigateway/latest/developerguide/lambda-proxy-binary-media.html を参考に画像ファイルのやりとりを実現してます
    #!/usr/bin/env python
    # -*- coding: utf-8 -*-

    import json
    import base64
    import boto3
    import os
    import networkx as nx
    import matplotlib.pyplot as plt
    import sys

    def lambda_handler(event, context):

      G = nx.fast_gnp_random_graph(10, 1) # 適当にグラフ作成
      nx.draw_circular(G) # 適当にグラフ作成
      save_folder = os.path.join("/tmp") # 作業フォルダ
      file_name = save_folder + "/NetworkXImg.png"
      plt.savefig(file_name) # ファイルの保存
      plt.close() # ファイルを閉じる

      image = open(file_name, "rb").read() # 画像の読み込み
      os.remove(file_name) # tmpデータを削除
      return {
             'headers': { "Content-Type": "image/png" },
             'statusCode': 200,
             'body': base64.b64encode(image).decode('utf-8'),
             'isBase64Encoded': True
      }

  7. NetworkXのライブラリ情報は、以下の記事を参考にzip化してソースコードと一緒にアップロードしちゃいます
    https://qiita.com/ta983kata/items/4c88e57336c11b683ec2#lambda-layer%E3%81%AE%E8%BF%BD%E5%8A%A0

  8. 以下の記事を参考に、numpymatplotlibのARNを持ってきてLayer部分にARNを指定します
    https://qiita.com/polarbear08/items/202752d5ffcb65595bd9
    スクリーンショット 2022-07-27 19.51.00.png

  9. Lambdaの準備が完了したので、5で確認したURLをもう一度確認してみます
    スクリーンショット 2022-07-27 19.28.14.png

お〜〜!簡単!

フロントの準備

  1. 以下のコマンドを実行し、プロジェクトを作成します

    $ npx create-react-app test-project

  2. 必要最低限で、test-project/src/App.jsを少しいじります

    import React, { useState, useEffect } from "react";
    import './App.css';

    function App() {

      return (
        <div className="App">
          <header className="App-header">
            <>関数URLの結果</>
            {/* src部分に関数URLの情報を入力 */}
            <img src={`https://XXXXXXXXXXXXXXXXX.lambda-url.ap-northeast-1.on.aws/`} />
          </header>
        </div>
      );
    }
    export default App;

  3. reactのデフォルトは暗い色合いなので少しだけCSSをいじります。(カレントディレクトリのApp.css)

    • 背景色と文字色だけ変えます
    .App-header {
      background-color: #fff;
      min-height: 100vh;
      display: flex;
      flex-direction: column;
      align-items: center;
      justify-content: center;
      font-size: calc(10px + 2vmin);
      color: black;
    }

  4. 画面確認してみます
    スクリーンショット 2022-07-27 20.12.42.png

爆速でした。

最後に

Lambdaの関数URLは、技術検証で大いに活用できそうです。
また、追加料金を払うことでLambdaのtmpフォルダの容量も拡張できるそうなので、開発の幅が広がりそうです。
