Elmer に STL を読み込ませる の２

はじめに

前回の投稿 では一旦MeshLab経由でElmerにSTLデータを読み込ませましたが、OpenSCADの設定で直接読み込ませることができることが分かりました。

OpenSCAD

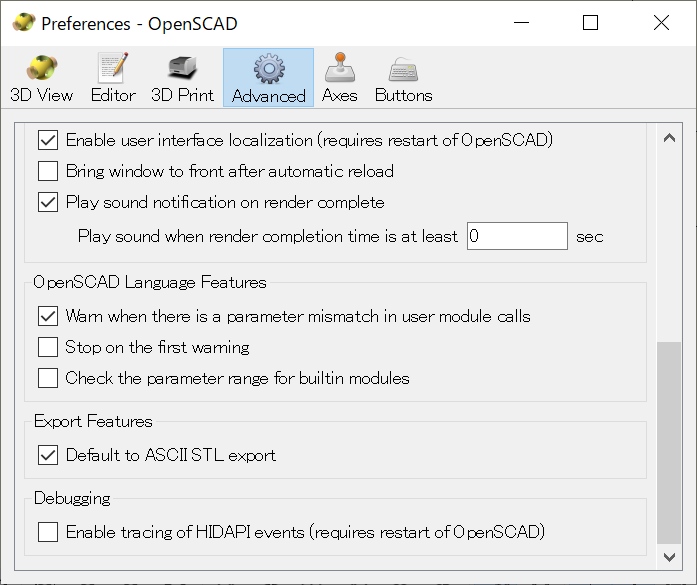

Edit > Preferences > Advanced > Export Features でDefault to ASCII STL export にチェックを入れます。

openscad.js

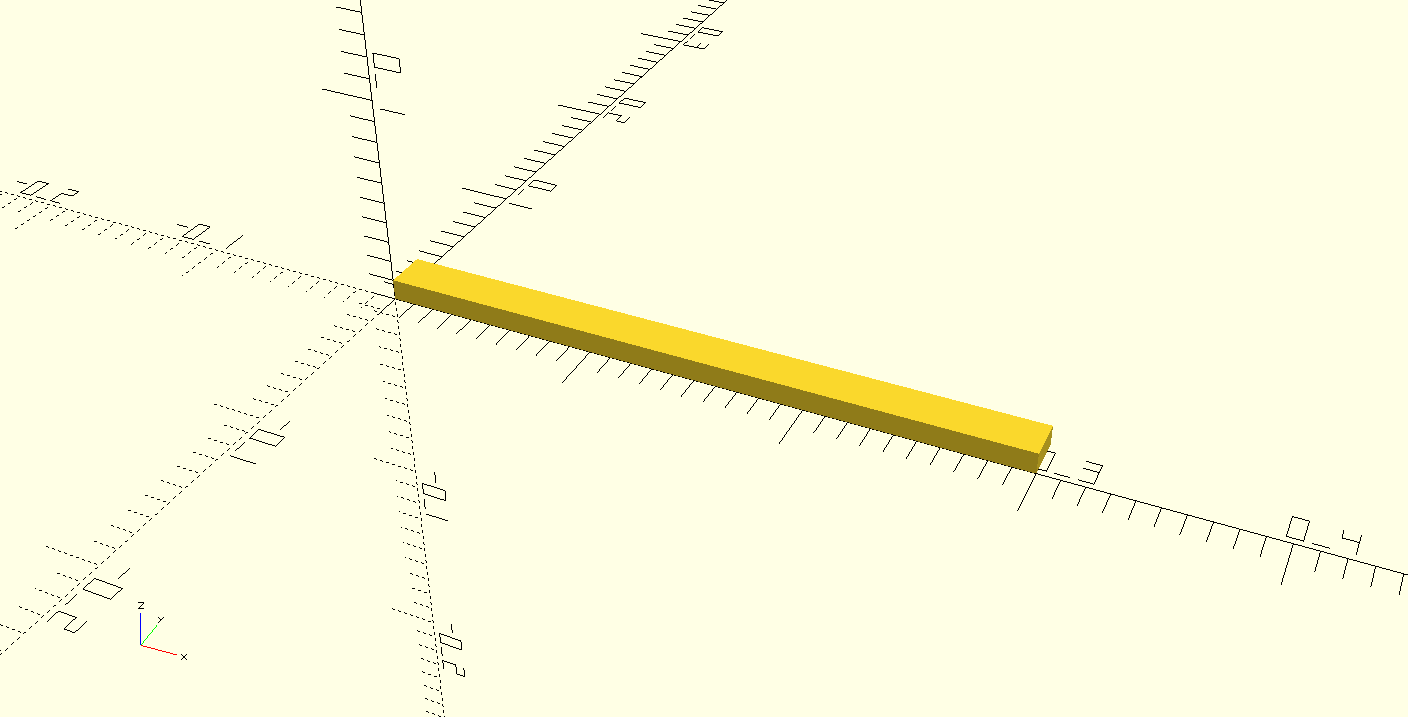

cube([0.3, 0.02, 0.01]);

ここで躓きましたのは、１）高さ方向の座標が z ではなく y ２）mm ではなく m が単位、の２点です。

Elmer

「Elmer」ではじめる連成解析 にある Linear elasticity equation – 3D – Loaded elastic beam 風の例題を解きます。

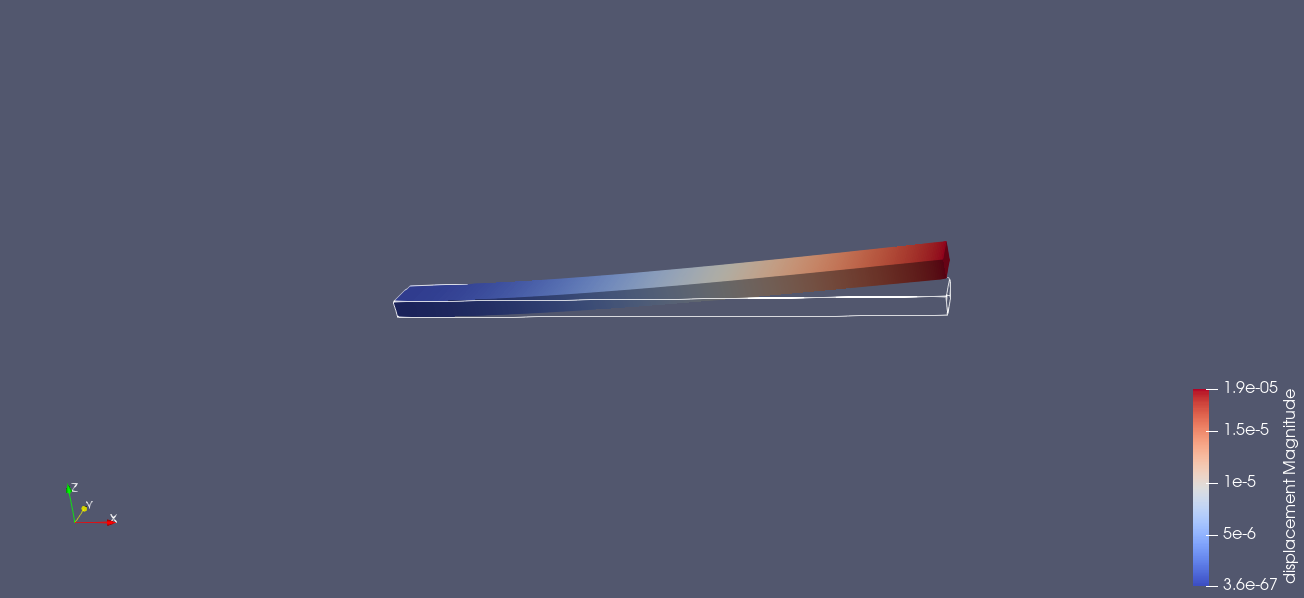

成功

まとめ

• Elmer さんありがとう
• OpenSCAD さんありがとう
• 「Elmer」ではじめる連成解析 さんありがとう
