Elmer に STL を読み込ませる

Last updated at Posted at 2021-05-12

はじめに

チュートリアルもある程度やりましたので、好きな形状で解析をしたいものです。

モデリングソフトはいろいろあると思いますが、OpenSCADというソフトが好きです。

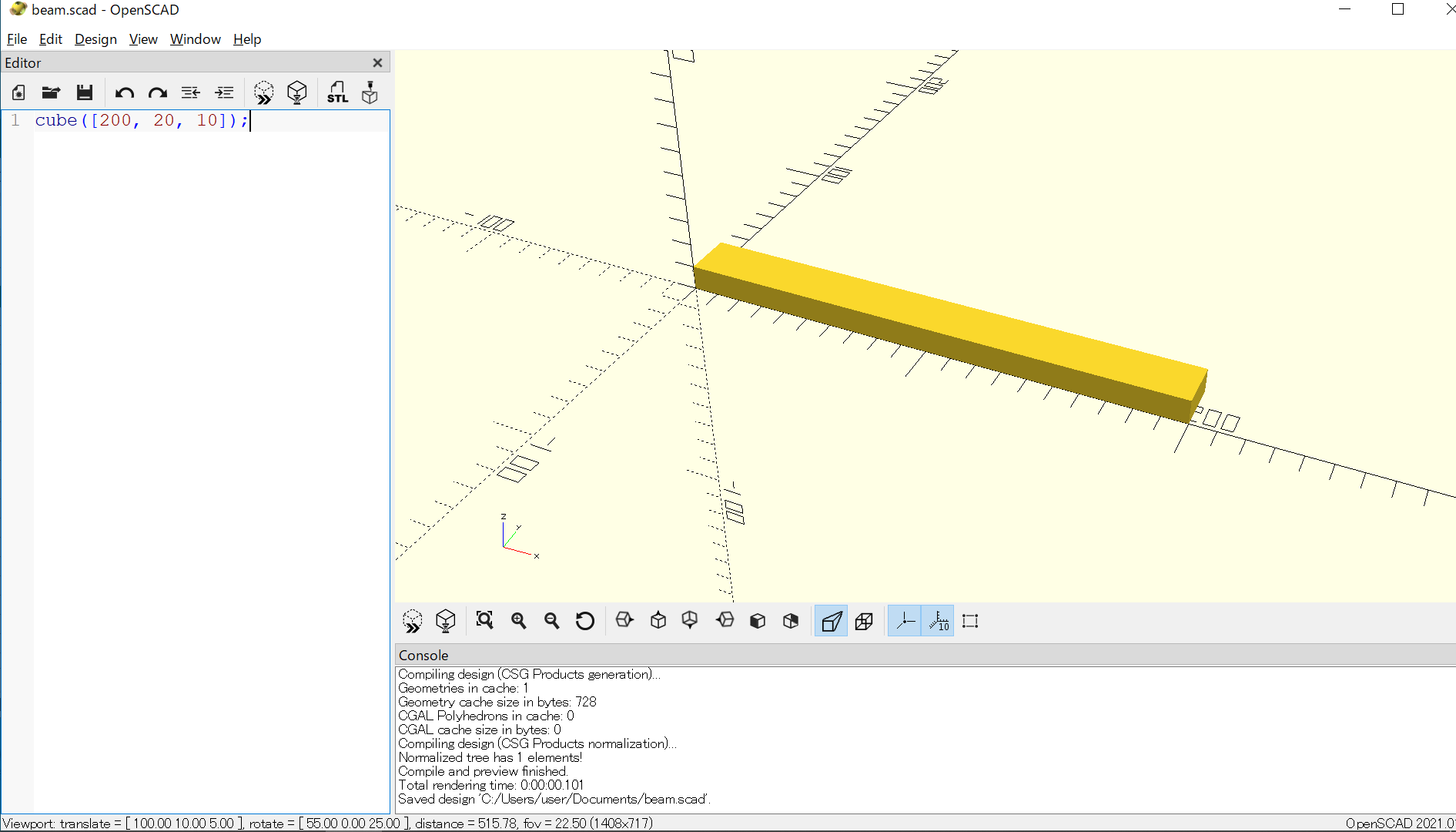

OpenSCAD

OpenSCAD は、所謂パラメトリックCADで、CADに馴染みがないけれどプログラミング経験があってCADをやってみたい方にはうってつけのソフトです。

openscad.js
cube([200, 20, 10]);

javascript風のプログラミング言語でモデリングをします。

失敗

OpenSCADでbeam.stlファイルを出力します。

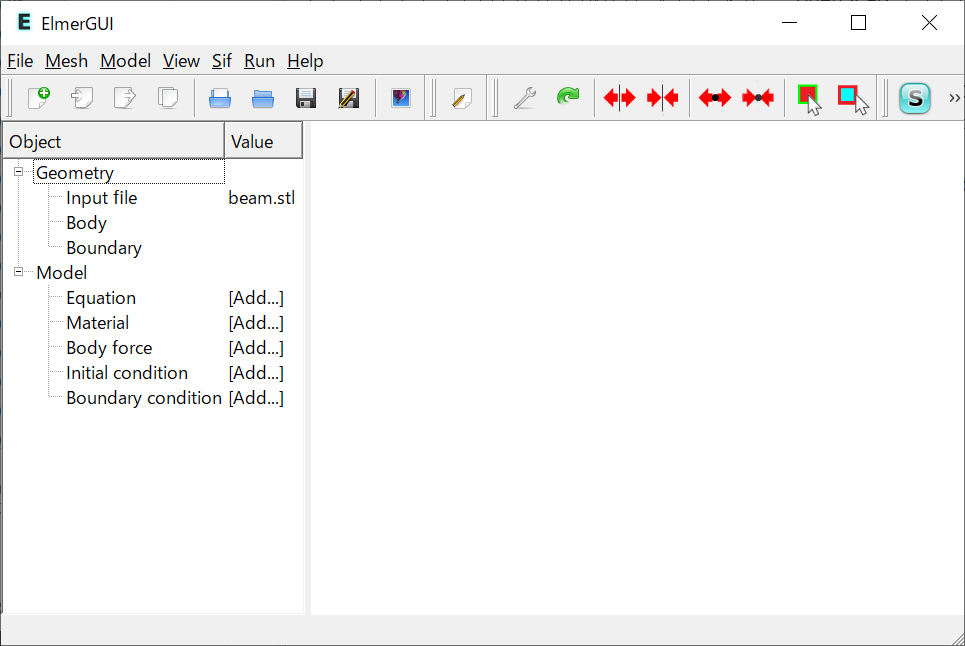

それをElmerで開きますが、表示されないようです。
Input fileにbeam.stlは表示されているのですが...

MeshLab

「Elmer」ではじめる連成解析 を読みますと、どうやらSTLファイルのバイナリー形式は駄目でアスキー形式にする必要がありそうです。

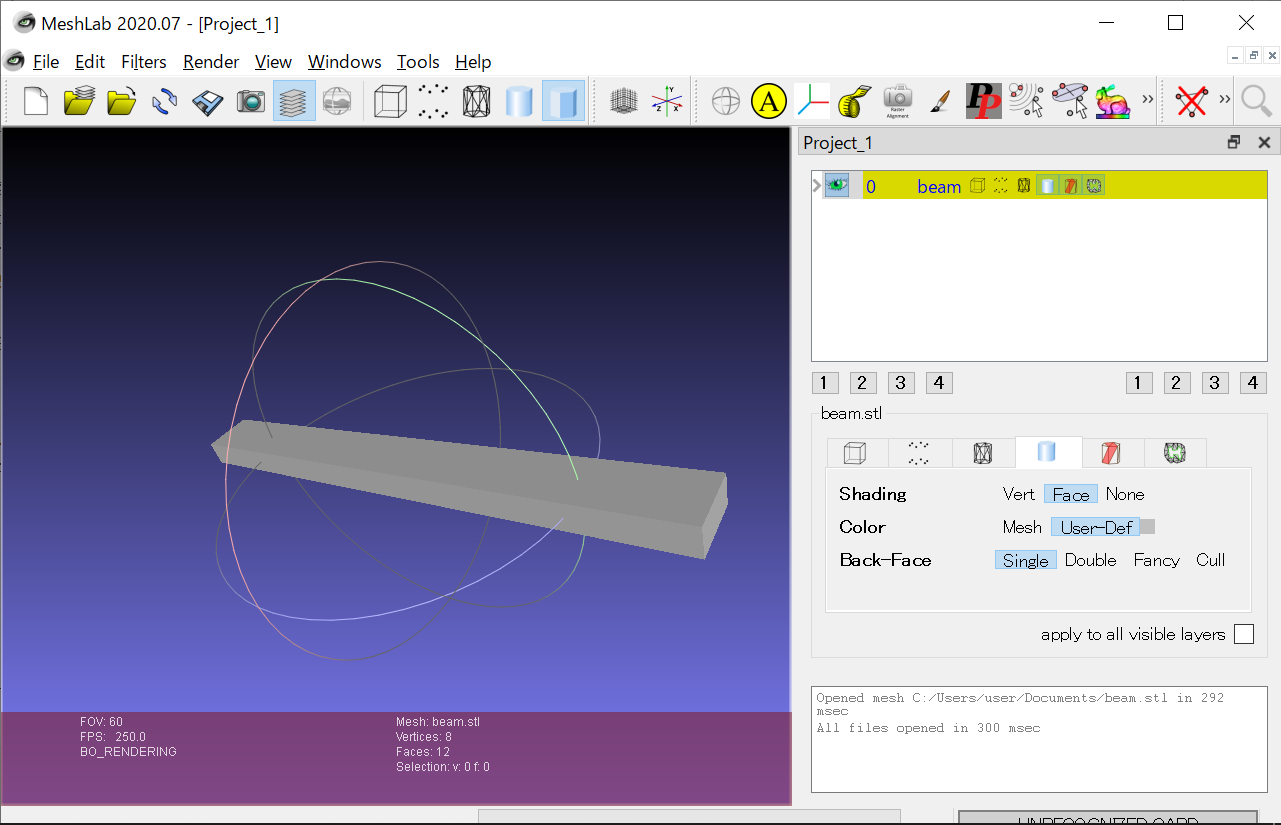

ここでは、MeshLab でSTLファイルを開き

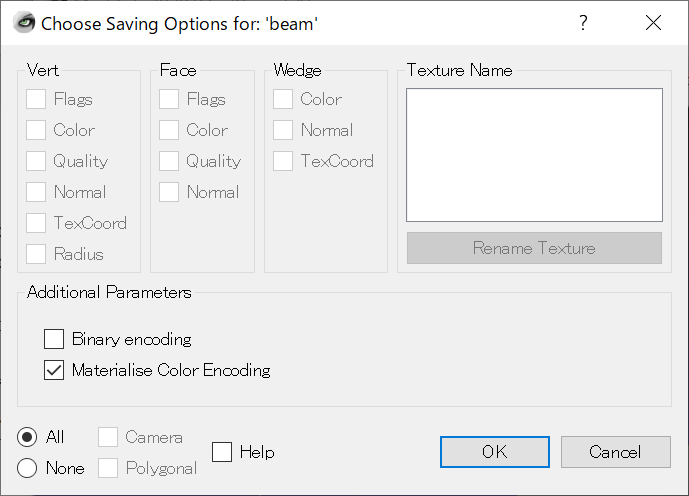

Binary encodingのチェックを外してSTLで保存します。

成功

無事読み込みに成功しました。

おまけ

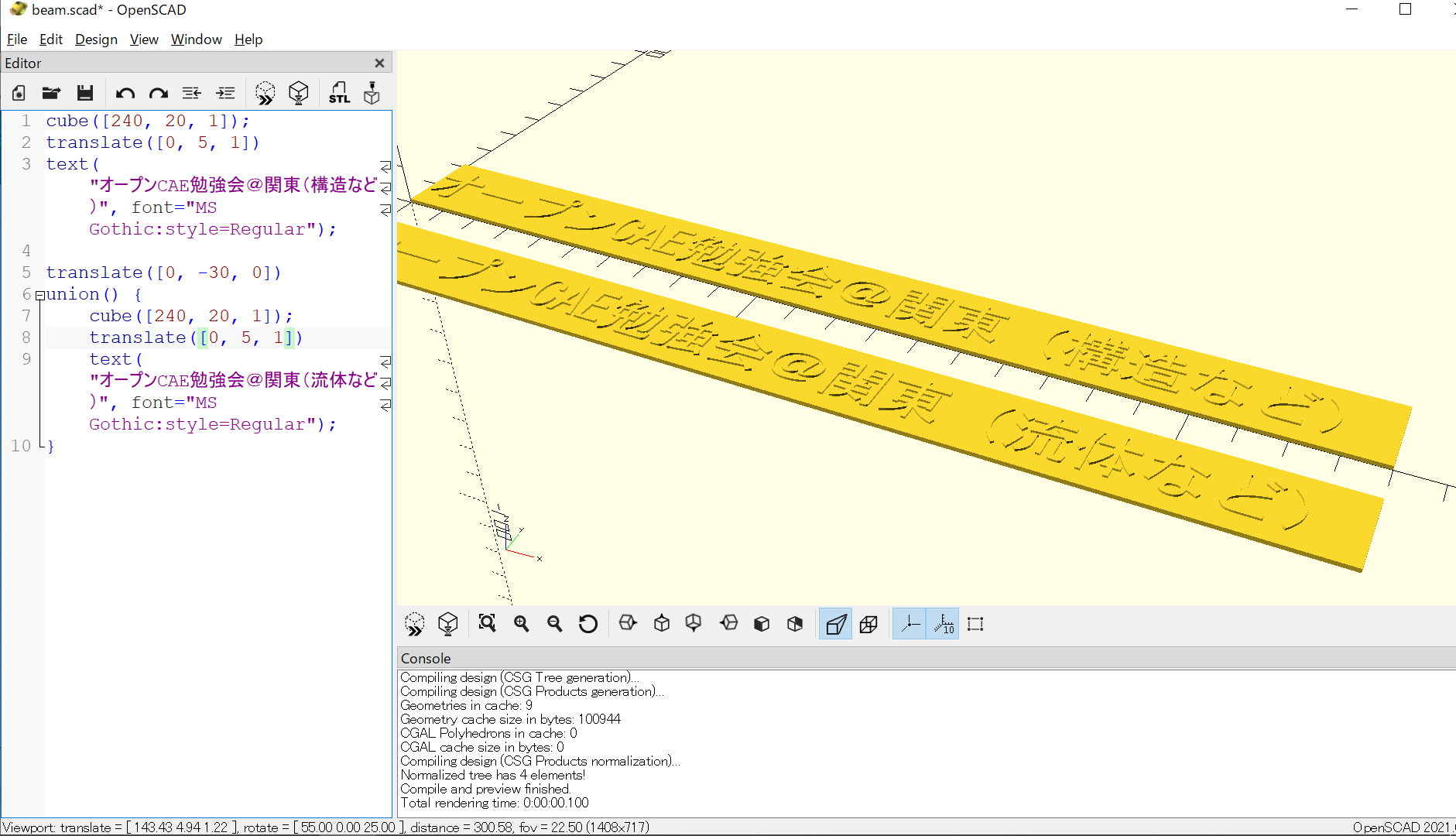

ハリの上の文字で強度が変わるかもしれません。
曲げる方向により引張と圧縮で異なるかもしれませんが、構造としては負けられないところかもしれないです

まとめ

  • Elmer さんありがとう
  • OpenSCAD さんありがとう
  • MeshLab さんありがとう
