ToF測距センサ機能拡張ボード（X-NUCLEO-53L8A1）とSTM32 NucleoボードのArduinoピン配置対応表

STマイクロエレクトロニクスのToF（Time-of-Flight）測距センサ 「VL53L8CX」¹ が搭載された、STM32 Nucleoボード用の機能拡張ボード 「X-NUCLEO-53L8A1」²のArduinoコネクタ と、それに接続されるNucleo-64ボード上のSTM32マイコンのピン配置をまとめました。

STM32CubeMXやソースコード上で周辺機能、I/Oを設定する際にご活用ください。

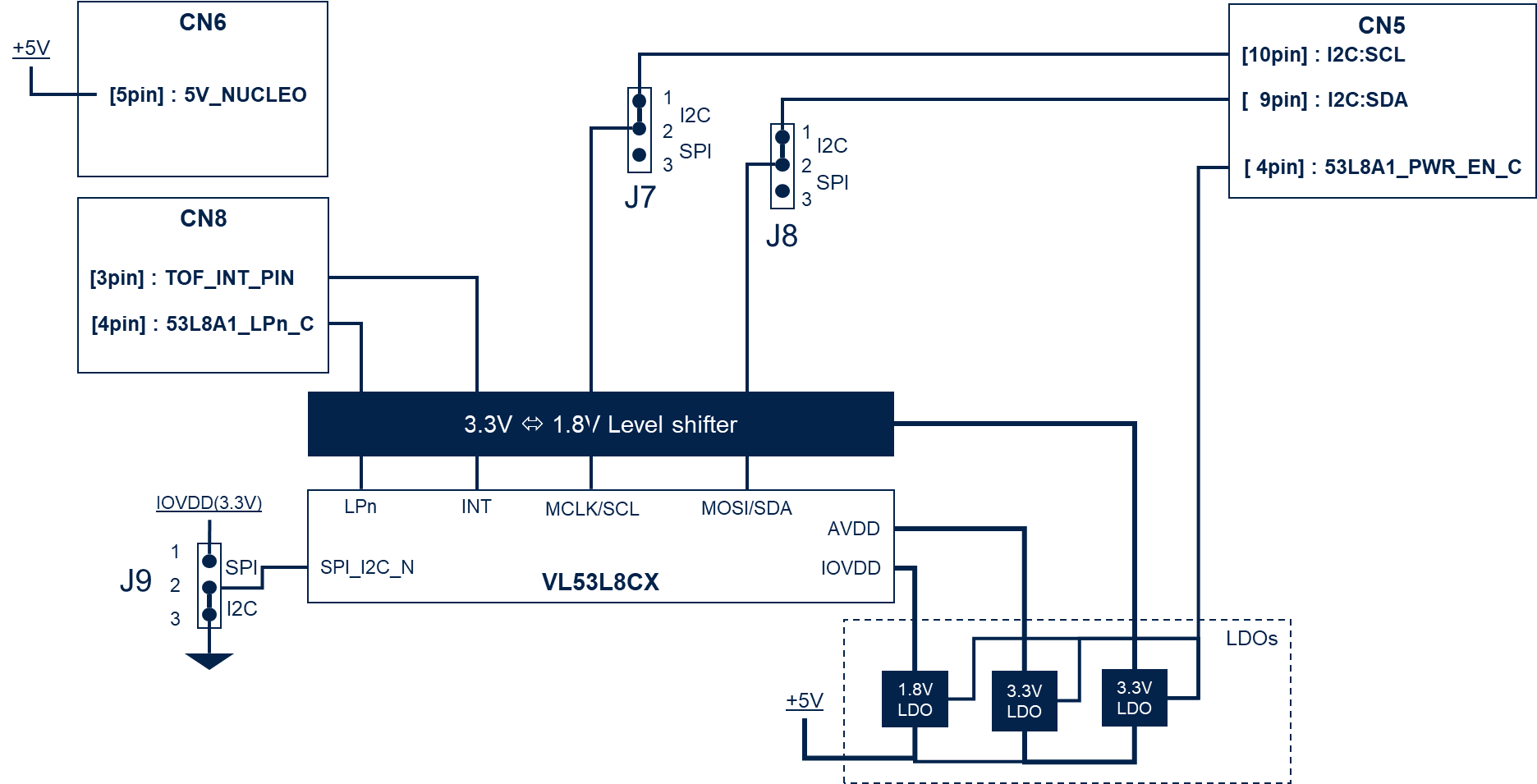

1. Arduinoコネクタのピン配置とジャンパー位置

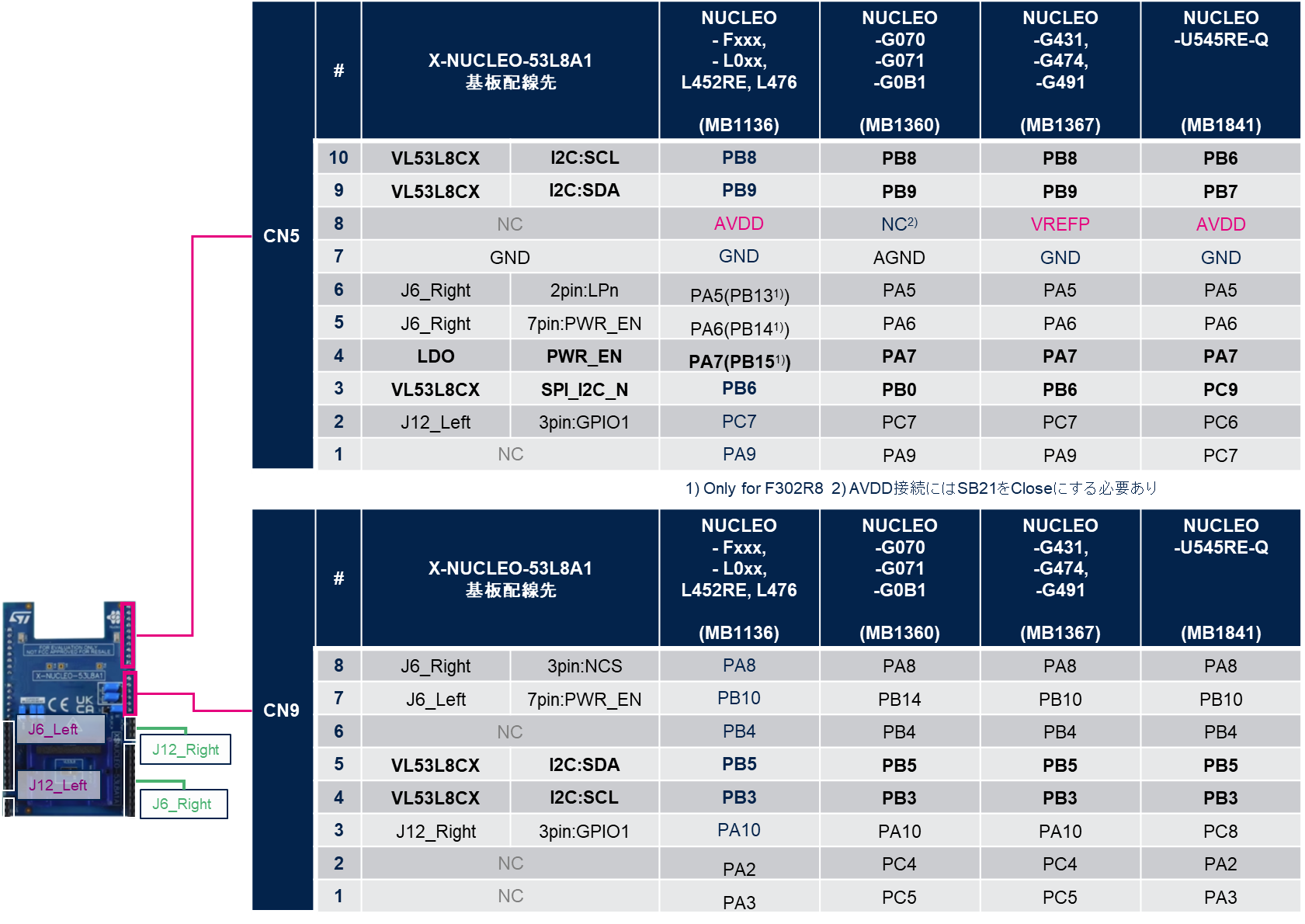

2. Nucleo-64ボードにおけるSTM32のピン配置

　Nucleo-64ボード³は、搭載されるSTM32マイコンによって何種類か提供されています。今回は、そのうち4種類のボード（MB1136 ⁴、 MB1360 ⁵、 MB1367 ⁶、 MB1841 ⁷）に関して対応表を作成しました。
　また、最後に、STM32CubeMX使用時のPlatform Settingsの設定項目をまとめました。

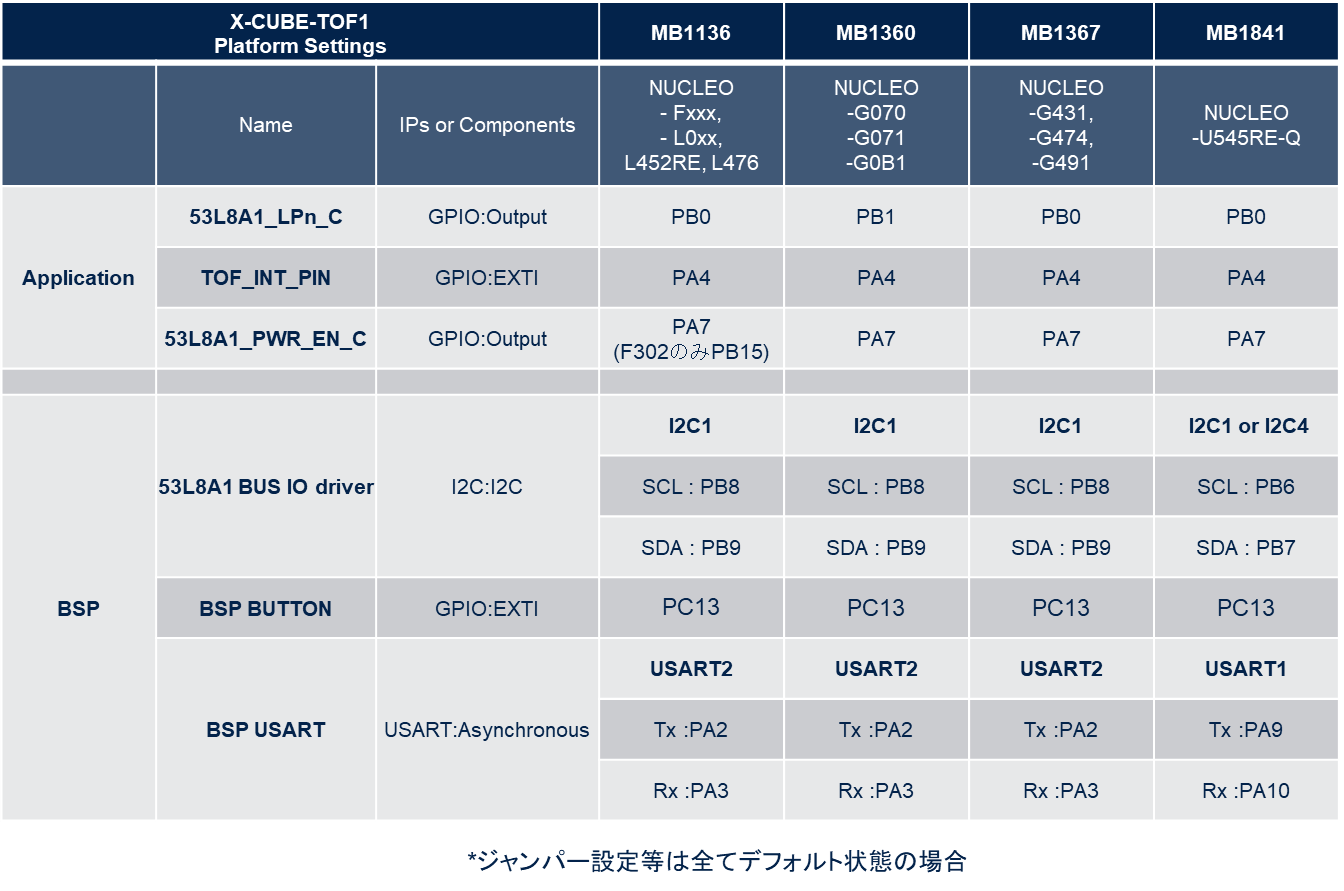

[ STM32CubeMX X-CUBE-TOF1 Platform Settings用ピン配置一覧 ]

参考情報：

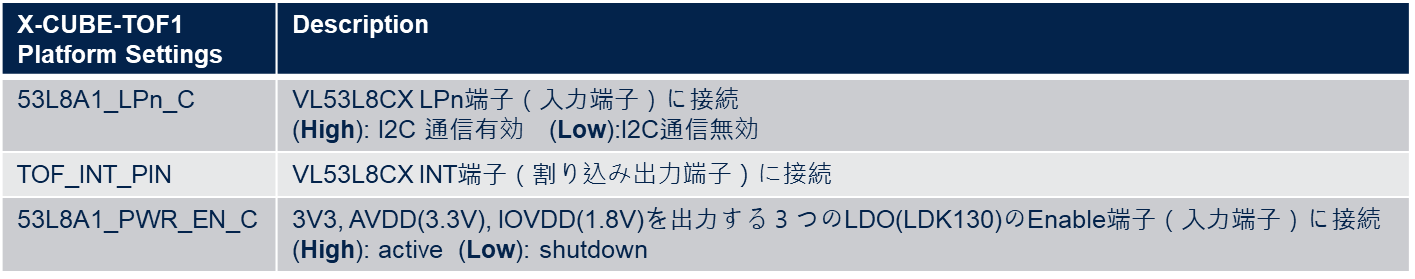

X-CUBE-TOF1 Platform settingsに関する端子情報および簡単なブロック図
