はじめに
以下の状態を満たした状態で始めることとします．
- Ultra96 V1上で，PYNQのjupyter-notebookを起動できる．
- Vivado HLS,Vivadoがインストール済み&使用できる．
今回の記事では，Vivadoは2018.3のバージョンのものを用いました．
最終目標は，PYNQ Overlay Tutorialのadd関数をUltra96 V1上で動かせるようにすることです．
Vivado HLSを用いてIPコアを作成
PYNQ Overlay Tutorialに沿って，2つの整数を加算するIPコアを作成します．
Vivado HLSを起動して新しいプロジェクトを作成し，Partsは"xczu3eg-sbva484-1-e"を指定します.
新しいファイルをsourceに追加し，PYNQ Overlay Tutorialのadd関数をコピペしておきます．このadd関数をトップ関数に指定し，C Synthesisで合成をかけます．
合成が完了したら，Export RTLでIPコアを作成します．
Vivadoを用いてbit streamを作成
Vivadoを起動したら，新しいプロジェクト(RLT Project)を作成し，BoardはUltra96 V1を指定します．
IPコアをプロジェクトに追加する
前の工程で作成したIPコアをこのプロジェクトに追加できるように設定します．
Tools→Settingsを選択し，Project SettingsからIP→Repositoryを選択します．"+"ボタンを押して，出てきたディレクトリ選択画面の中から，先程作成したVivado HLSプロジェクトの中の"solution1/impl/ip"を選択します．
上手くいくと，以下のようにIPコアが追加されます．
Block Designを作成する
IP INTEGRAGERのCreate Block Designを選択します．

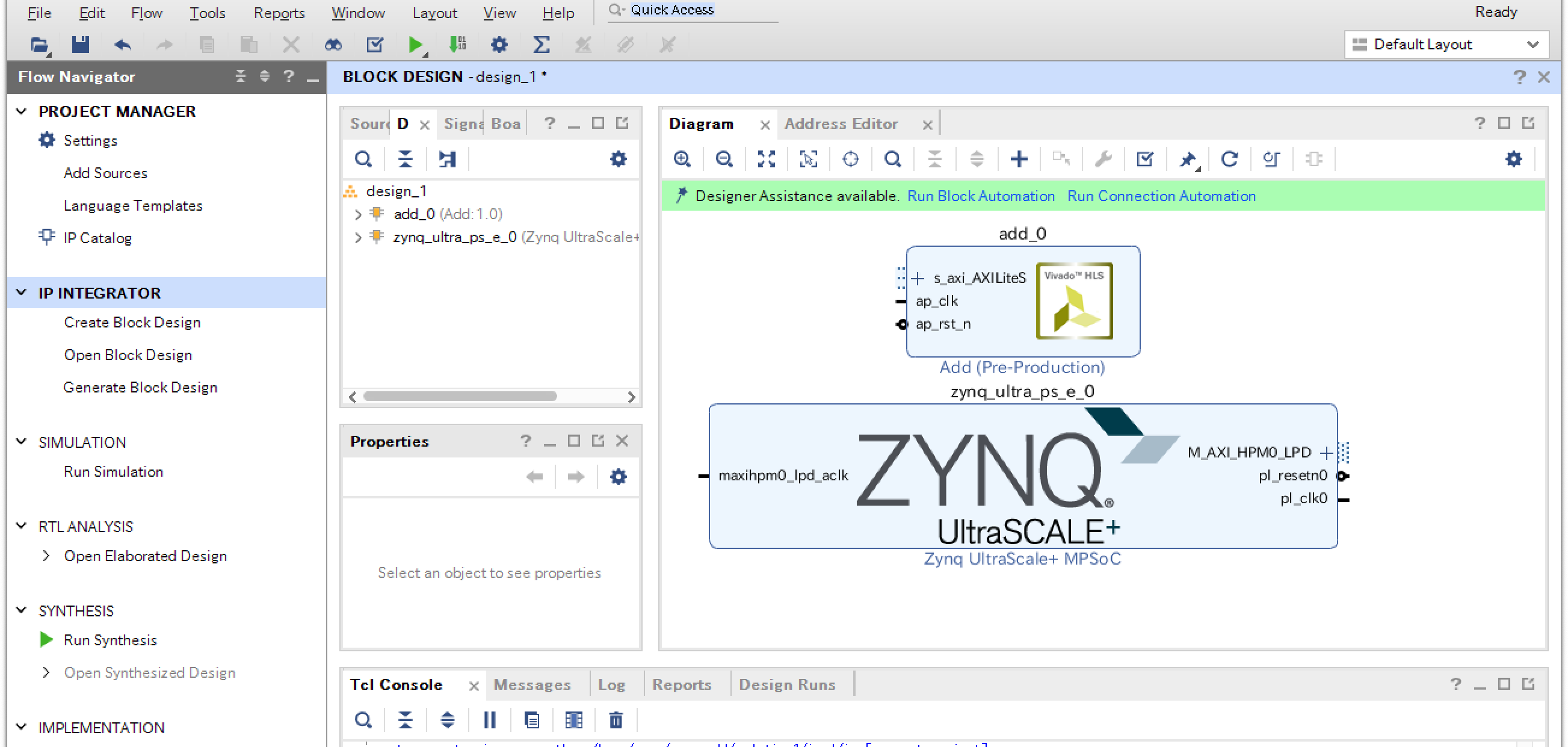

Diagramの中のadd IP("+"ボタン)を選択し，先程追加したIPコアを指定します．
同様にして，Zynq UltraScale+ MPSoCも追加します．
以上の操作が完了したら，Run Block Automation → Run Connection Automationを選択し，配線をしてもらいます．
配線が完了したら，保存してBlock Designを閉じます．
Bitstreamを生成する

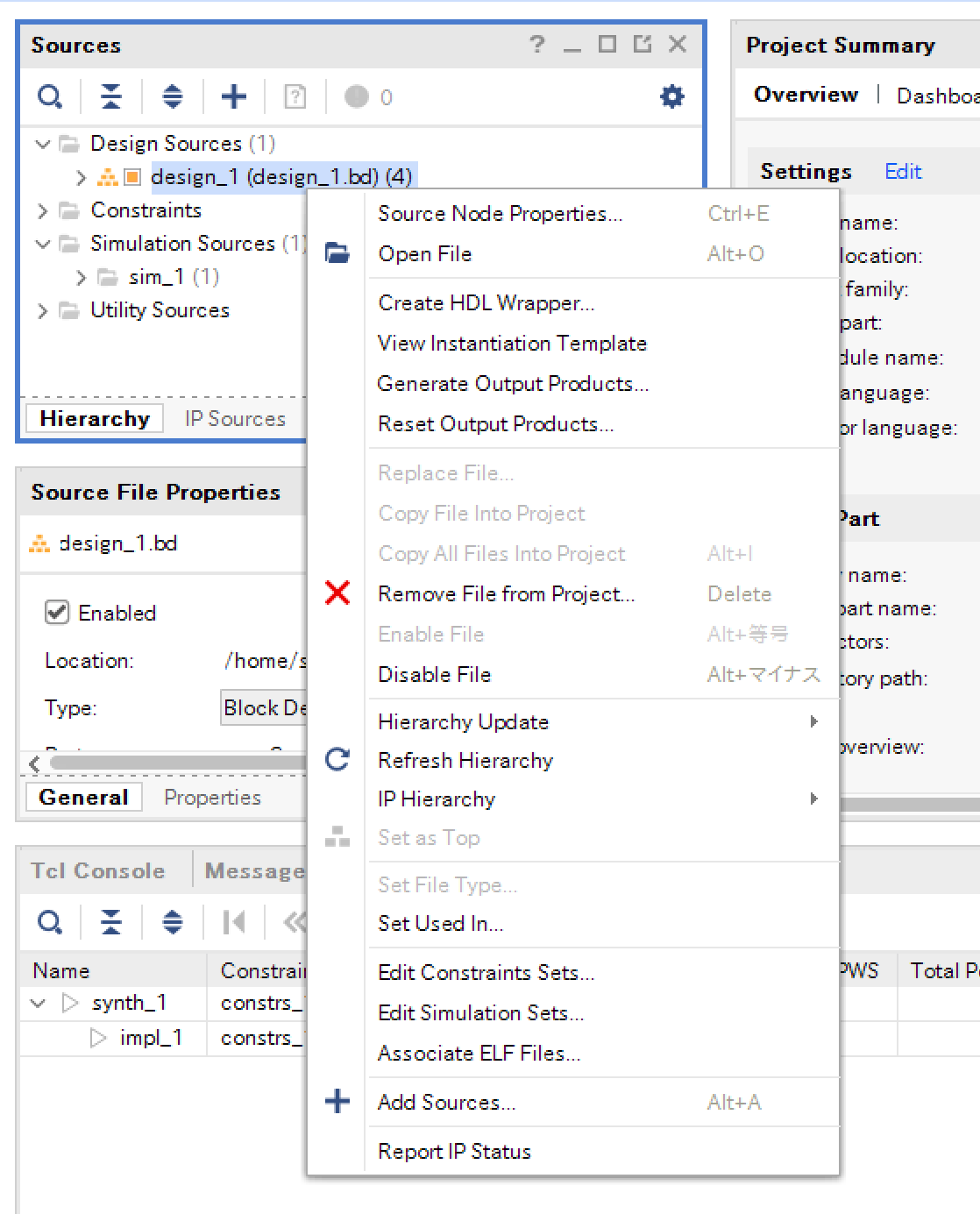

Sources→Design Sourcesで先程，作成したブロックデザインを右クリックし，Create HDL Wrapperを選択します．
Wrapperができたら，Generate Bitstreamを選択して完了です．
Ultra96上でOverlayを動かす
<Vivado プロジェクト>.src/sources_1/bd/design1/hw_handoff/design_1/design_1.hwh
<Vivado プロジェクト>.src/sources_1/bd/design1/hw_handoff/design_1/design_1_bd.tcl
<Vivado プロジェクト>.runs/impl_1/design_1_wrapper.bit
の3つのファイルを，まとめてUltra96上の同一ディレクトリ内にコピーしておきます．
これら3つのファイルは念の為，すべて同じ名前(ここでは，design_1.*)にしておきます．
あとはPYNQ Overlay Tutorialに沿って，overlayを動かしていきます．
from pynq import Overlay
overlay = Overlay('/home/xilinx/design_1.bit')
add_ip = overlay.add_0
add_ip.write(0x10, 4)
add_ip.write(0x18, 5)
add_ip.read(0x20)
動きました．
感想
Tutorialって行間が広すぎて生きて帰ってくるのが大変ですね．
