0. はじめに
Power Virtual Serverではデータセンター間におけるストレージボリュームの複製をハードウェアレベルで実行することができるサービスとしてGlobal Replication Service（GRS）が一部のデータセンターで利用可能となっております。
現時点で本サービスを利用可能なデータセンターの一覧、およびGRSについての詳細説明については以下のURLを参照してください。
https://cloud.ibm.com/docs/power-iaas?topic=power-iaas-getting-started-GRS&locale=ja
東京（TOK04）、および大阪（OSA21）で利用可能であることが確認できます。
また、GRSを構築する手順については以下の記事も合わせて参照してみてください。
https://qiita.com/y_tama/items/08bf40d62719203e9264
ここでは、GRSのユースケースとして以下を想定、その構築手順を示すことを目的とします。
- 1次サイトから2次サイトにGRSを利用してボリュームのレプリケーションを実施
- レプリケーションの静止点を取る
- クローンボリュームをPower Virtual Serverの標準機能を使って作成する
- クローンボリュームを2次サイト上の別サーバからマウント、別サーバ上でデータを確認（後続のバックアップ処理等で利用することを想定）
1. 1次サイトから2次サイトにGRSを利用してボリュームのレプリケーションを実施
今回GRSのユースケースの構築・設定を行うにあたり、前提となるGRS構成を以下に示します。GRSの構成手順については本ドキュメントでは記載を割愛しますので、上記したURLを参照してください。今回のケースではGRSの1次サイトはWDC07、2次サイトはDAL12に作成しております。
なお、本手順で示すコマンドライン・インターフェースはすべて2次サイトのワークスペースで実行します。CLIのターゲットを2次サイトに設定するには、2次サイトのワークスペースのcrn番号を確認後、以下のコマンドを実行します。
% ibmcloud pi ws ls | grep DAL12
Listing workspaces under account ITZ - Showcase as user XXXXX@XXXXX...
crn:v1:bluemix:public:power-iaas:dal12:a/7cd6294fd15e40ab8df9d0bc516b8d85:b0172ca2-c820-4561-b967-c26f405c6616:: b0172ca2-c820-4561-b967-c26f405c6616 PowerVS 3N7 DAL12
% ibmcloud pi ws target crn:v1:bluemix:public:power-iaas:dal12:a/7cd6294fd15e40ab8df9d0bc516b8d85:b0172ca2-c820-4561-b967-c26f405c6616::
Targeting service crn:v1:bluemix:public:power-iaas:dal12:a/7cd6294fd15e40ab8df9d0bc516b8d85:b0172ca2-c820-4561-b967-c26f405c6616::...
1次サイト
WDC07にワークスペースを作成、2次サイトであるDAL12との間でGRSを構築済み。
2次サイト
2次サイトのWorkspace情報となります。
% ibmcloud pi ws ls
Listing workspaces under account ITZ - Showcase as user XXXXX@XXXXX...
CRN ID Name
crn:v1:bluemix:public:power-iaas:dal12:a/7cd6294fd15e40ab8df9d0bc516b8d85:b0172ca2-c820-4561-b967-c26f405c6616:: b0172ca2-c820-4561-b967-c26f405c6616 PowerVS 3N7 DAL12
ワークスペース上で利用可能なインスタンス情報となります。
% ibmcloud pi ins ls
Listing instances under account ITZ - Showcase as user XXXXX@XXXXX...
ID Name Path
6eaad438-4252-44ec-a68b-5aff51d05d94 XX_XXX_dal12_2 /pcloud/v1/cloud-instances/d66a175422074c32b068ed637ac21c56/pvm-instances/6eaad438-4252-44ec-a68b-5aff51d05d94
d7c60435-2112-48f3-a8d4-992d66cb8f14 XX_XXX_dal12 /pcloud/v1/cloud-instances/d66a175422074c32b068ed637ac21c56/pvm-instances/d7c60435-2112-48f3-a8d4-992d66cb8f14
GRSで利用されているボリューム情報となります。
% ibmcloud pi vol ls
Listing volumes under account ITZ - Showcase as user XXXXX@XXXXX...
ID Name Address
08b95ce1-de7b-4dff-9783-f86f02e41199 XX_XXX_dal12_-6eaad438-00016651-boot-0 /pcloud/v1/cloud-instances/b0172ca2-c820-4561-b967-c26f405c6616/volumes/08b95ce1-de7b-4dff-9783-f86f02e41199
1783a027-92a7-44e7-ada5-3e3e0701d1f9 aux_volume-XX-vol-grs-wdc06-02-7fed4fd5-79dd70773761 /pcloud/v1/cloud-instances/b0172ca2-c820-4561-b967-c26f405c6616/volumes/1783a027-92a7-44e7-ada5-3e3e0701d1f9
ea2e0d34-5ac4-4261-9205-8c25d5b2494f aux_volume-XX-vol-grs-wdc06-6d857362-b51070773761 /pcloud/v1/cloud-instances/b0172ca2-c820-4561-b967-c26f405c6616/volumes/ea2e0d34-5ac4-4261-9205-8c25d5b2494f
7b16a3e5-d323-4f88-aa5e-2f63e83b26d8 XX_XXX_dal12-d7c60435-00015da8-boot-0 /pcloud/v1/cloud-instances/b0172ca2-c820-4561-b967-c26f405c6616/volumes/7b16a3e5-d323-4f88-aa5e-2f63e83b26d8
GRSにより定義されるボリュームグループ情報となります。
% ibmcloud pi vg ls
Listing volume groups under account ITZ - Showcase as user XXXXX@XXXXX...
ID Name Consistency Group Name Replication Status Status Status Description
844caab1-2efb-413d-9f16-e5e93ed11c71 rccg-50c6-2fd0e rccg-50c6-2fd0e enabled available -
GRSによる1次サイトー2次サイト間のレプリケーションの状況となります。
% ibmcloud pi vg rcr 844caab1-2efb-413d-9f16-e5e93ed11c71
Getting remote copy information for volume group 844caab1-2efb-413d-9f16-e5e93ed11c71 under account ITZ - Showcase as user XXXXX@XXXXX...
Name Auxiliary Volume Name Consistency Group Name Master Volume Name Remote Copy ID State Copy Type Cycling Mode Freeze Time Primary Role Progress
rcrel3 aux_volume-XX-vol-grs-wdc06-02-7fed4fd5-79dd70773761 rccg-50c6-2fd0e volume-XX-vol-grs-wdc06-02-7fed4fd5-79dd 54 consistent_copying global multi 2024-05-29T06:24:46.000Z master 99
2. レプリケーションの静止点を取得
レプリケーションされているボリュームのある特定時点の断面を取得するためにレプリケーションを一時的に停止します。レプリケーションの停止はVolume Groupの停止で行います。2次サイトのボリューム（補助ボリューム）にアクセスできるようにするため、--allow-read-accessオプションを付けてVolume Groupに対してstopコマンドを実行します。
% ibmcloud pi vg act 844caab1-2efb-413d-9f16-e5e93ed11c71 -a -o stop
Performing stop action on volume group 844caab1-2efb-413d-9f16-e5e93ed11c71 under account ITZ - Showcase as user XXXXX@XXXXX...
OK
Stop request on volume group 844caab1-2efb-413d-9f16-e5e93ed11c71 has been accepted.
レプリケーションを停止することにより、静止点が停止直前のFreeze Timeとなります。レプリケーションを一時的に停止した状態のRemote Copy Relationshipの状況は以下となります。"state"が"idling"に変更となったことが確認できます。
% ibmcloud pi vg rcr 844caab1-2efb-413d-9f16-e5e93ed11c71
Getting remote copy information for volume group 844caab1-2efb-413d-9f16-e5e93ed11c71 under account ITZ - Showcase as user XXXXX@XXXXX...
Name Auxiliary Volume Name Consistency Group Name Master Volume Name Remote Copy ID State Copy Type Cycling Mode Freeze Time Primary Role Progress
rcrel3 aux_volume-XX-vol-grs-wdc06-02-7fed4fd5-79dd70773761 rccg-50c6-2fd0e volume-XX-vol-grs-wdc06-02-7fed4fd5-79dd 54 idling global multi 0001-01-01T00:00:00.000Z - 0
3. クローンボリュームをPower Virtual Serverの機能を使って作成(IBM Cloud CLIを利用)
Power Virtual Serverの機能として提供されているクローンボリュームの作成は、「Create」 → 「Start」 → 「Execute」 の3ステップで実行することになります。
クローンの作成については、以下IBM Cloud Docsも合わせて参照してください。
https://cloud.ibm.com/docs/power-iaas?topic=power-iaas-snapshots-cloning&locale=ja
2次サイトボリュームにCloneを作成要求します（create）。
% ibmcloud pi vol clone create --name clone_grs-0530-2 -v ea2e0d34-5ac4-4261-9205-8c25d5b2494f,1783a027-92a7-44e7-ada5-3e3e0701d1f9
Creating volume clone request clone_grs-0530-2 under account ITZ - Showcase as user XXXXX@XXXXX...
Volume Clone Request Name clone_grs-0530-2
Volume Clone Request ID 56b9f2a8-f175-43ff-b67a-c627bb481455
Creation Date 2024-05-30T03:32:40.522Z
Last Update 2024-05-30T03:32:40.522Z
Action prepare
Status preparing
Percent Completed 0
%
% ibmcloud pi vol clone ls
Listing volume clone requests under account ITZ - Showcase as user XXXXX@XXXXX...
Volume Clone Requests:
Volume Clone Request Name: clone_grs-0530-2
Volume Clone Request ID: 56b9f2a8-f175-43ff-b67a-c627bb481455
Creation Date: 2024-05-30T03:32:40.522Z
Last Update: 2024-05-30T03:32:56.475Z
Action: prepare
Status: prepared
Percent Completed: 100
なお、Clone作成を要求する際に指定するボリュームIDは２つ以上が必須となりますのでご注意ください。
クローンの状況として「prepared」となりした。
次にClone要求を開始します（start）。
% ibmcloud pi vol clone start 56b9f2a8-f175-43ff-b67a-c627bb481455
Starting a volume clone request with id 56b9f2a8-f175-43ff-b67a-c627bb481455 under account ITZ - Showcase as user XXXXX@XXXXX...
Volume Clone Request Name clone_grs-0530-2
Volume Clone Request ID 56b9f2a8-f175-43ff-b67a-c627bb481455
Creation Date 2024-05-30T03:32:40.522Z
Last Update 2024-05-30T03:34:13.232Z
Action start
Status available
Percent Completed 100
% ibmcloud pi vol clone ls
Listing volume clone requests under account ITZ - Showcase as user XXXXX@XXXXX...
Volume Clone Requests:
Volume Clone Request Name: clone_grs-0530-2
Volume Clone Request ID: 56b9f2a8-f175-43ff-b67a-c627bb481455
Creation Date: 2024-05-30T03:32:40.522Z
Last Update: 2024-05-30T03:34:13.232Z
Action: start
Status: available
Percent Completed: 100
ここではクローン元ボリュームのFlash Copy（Snapshot）が実施されます。
クローンの状況として「available」となりした。
このタイミングで静止点取得のために一時的に停止していたGRSのレプリケーションが再開可能となりますので、以下のコマンドを実行してレプリケーションを再開（start）します。
% ibmcloud pi vg act 844caab1-2efb-413d-9f16-e5e93ed11c71 -o start
Performing start action on volume group 844caab1-2efb-413d-9f16-e5e93ed11c71 under account ITZ - Showcase as user XXXXX@XXXXX...
OK
Start request on volume group 844caab1-2efb-413d-9f16-e5e93ed11c71 has been accepted.
%
% ibmcloud pi vg rcr 844caab1-2efb-413d-9f16-e5e93ed11c71
Getting remote copy information for volume group 844caab1-2efb-413d-9f16-e5e93ed11c71 under account ITZ - Showcase as user XXXXX@XXXXX...
Name Auxiliary Volume Name Consistency Group Name Master Volume Name Remote Copy ID State Copy Type Cycling Mode Freeze Time Primary Role Progress
rcrel3 aux_volume-XX-vol-grs-wdc06-02-7fed4fd5-79dd70773761 rccg-50c6-2fd0e volume-XX-vol-grs-wdc06-02-7fed4fd5-79dd 54 consistent_copying global multi 2024-05-30T08:01:32.000Z master 100
次にClone要求の実行を行います（execute）。
% ibmcloud pi vol clone execute 56b9f2a8-f175-43ff-b67a-c627bb481455 -n clone-0530-2
Executing a volume clone request with id 56b9f2a8-f175-43ff-b67a-c627bb481455 under account ITZ - Showcase as user XXXXX@XXXXX..
Volume Clone Request Name clone_grs-0530-2
Volume Clone Request ID 56b9f2a8-f175-43ff-b67a-c627bb481455
Creation Date 2024-05-30T03:32:40.522Z
Last Update 2024-05-30T03:36:01.563Z
Action execute
Status executing
Percent Completed 0
% ibmcloud pi vol clone ls
Listing volume clone requests under account ITZ - Showcase as user XXXXX@XXXXX...
Volume Clone Requests:
Volume Clone Request Name: clone_grs-0530-2
Volume Clone Request ID: 56b9f2a8-f175-43ff-b67a-c627bb481455
Creation Date: 2024-05-30T03:32:40.522Z
Last Update: 2024-05-30T03:36:17.268Z
Action: execute
Status: completed
Percent Completed: 100
% ibmcloud pi vol clone get 56b9f2a8-f175-43ff-b67a-c627bb481455
Getting the status of a volume clone request with id 56b9f2a8-f175-43ff-b67a-c627bb481455 under account ITZ - Showcase as user XXXXX@XXXXX...
Volume Clone Request Name clone_grs-0530-2
Volume Clone Request ID 56b9f2a8-f175-43ff-b67a-c627bb481455
Volume Clone Name clone-clone-0530-2-99792-2
Volume Clone ID 54012e29-479a-4e06-a9d0-893975101ef5
Volume Clone Source aux_volume-XX-vol-grs-wdc06-02-7fed4fd5-79dd70773761
Volume Clone ID 1783a027-92a7-44e7-ada5-3e3e0701d1f9
Volume Clone Name clone-clone-0530-2-99792-1
Volume Clone ID d5a750f1-9bb8-4ddd-92fd-3505dff9c384
Volume Clone Source aux_volume-XX-vol-grs-wdc06-6d857362-b51070773761
Volume Clone ID ea2e0d34-5ac4-4261-9205-8c25d5b2494f
Creation Date 2024-05-30T03:32:40.522Z
Last Update 2024-05-30T03:36:47.943Z
Action execute
Status completed
Percent Completed 100
クローンの状況が「executing」から「completed」となりした。
4. 作成されたクローンボリュームを2次サイト上の別サーバからマウント、別サーバ上でデータを確認（後続のバックアップ処理等での利用を想定）

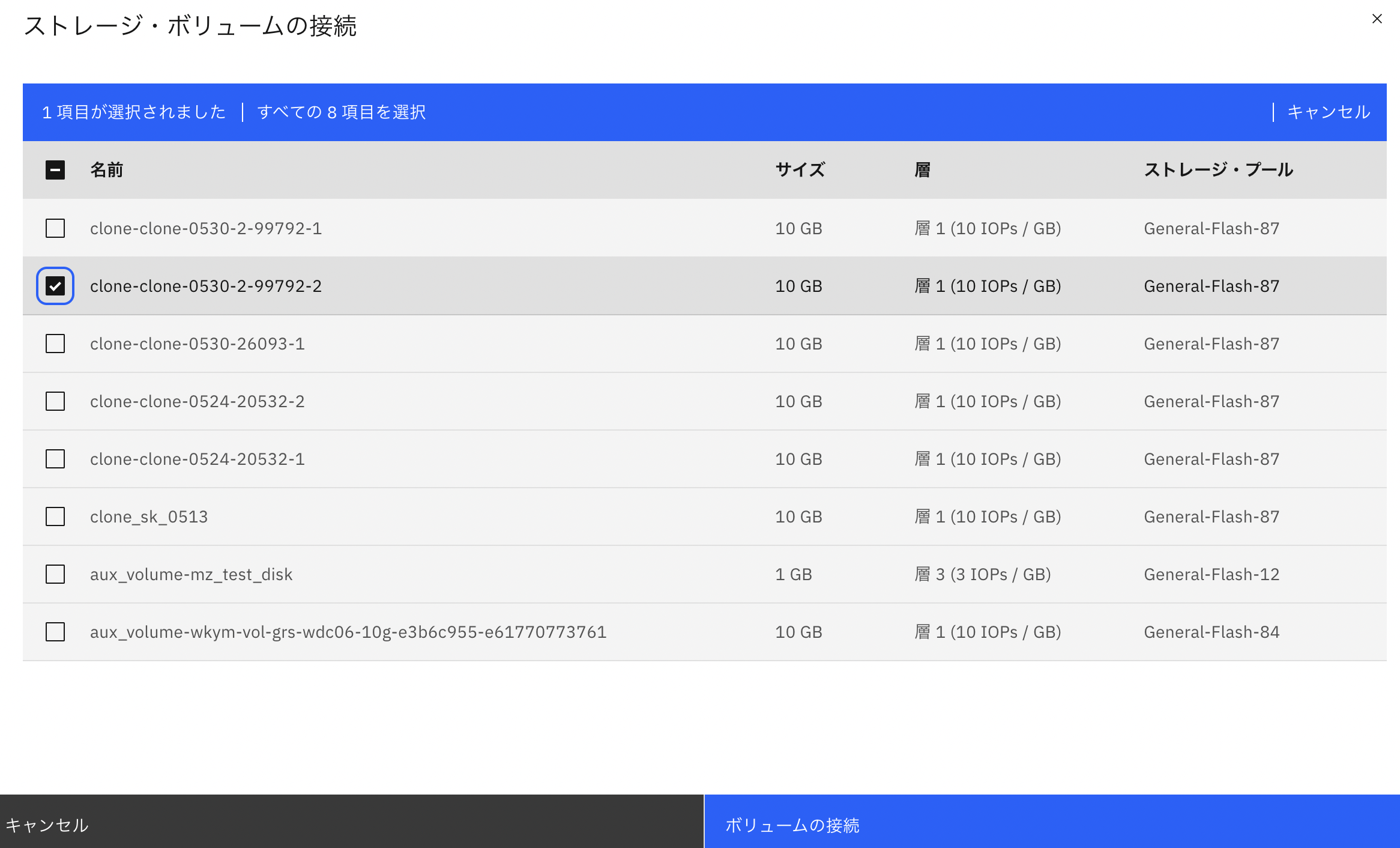

2次サイト上のAIXインスタンスにクローンボリュームを接続する。

2次サイト上のAIXインスタンスにクローンボリュームを認識させる。
AIX（2次サイト側）
# cfgmgr
# lsdev -Ccdisk
hdisk0 Available C4-T1-01 MPIO IBM 2076 FC Disk
hdisk1 Available C4-T1-01 MPIO IBM 2076 FC Disk
hdisk1が作成されたクローンボリュームです。
2次サイト上のサーバにクローンボリュームをインポートします。
AIX（2次サイト側）
# importvg -y datavg hdisk1
# lspv
hdisk0 00fa00d66c59c9d7 rootvg active
hdisk1 00c0a531f06e0065 datavg active
# lsvg -l datavg
datavg:
LV NAME TYPE LPs PPs PVs LV STATE MOUNT POINT
datalv jfs2 256 256 1 closed/syncd /data
クローンボリュームに含まれているファイルシステムをマウントします。
# mount /data
後続処理でバックアップの取得等、クローンボリューム上のファイルシステムのデータへのアクセスが可能となります。
