ODBピアリングは、Amazon VPCとODBネットワーク間でトラフィックをプライベートにルーティングできるようにする、ユーザーが作成するネットワーク接続です。
複数のアプリケーションVPCをODBピアリング接続を介してODBネットワークに直接接続するように設定できます。
現在、Amazon VPC と ODB ネットワーク間で最大 45 の ODB ピアリング接続を確立できるようになり、ODB ネットワーク内の Exadata データベースと VPC 内のアプリケーション間で大規模な低レイテンシー接続を確立できます。
■ 構成パターン
このアーキテクチャは、以下の接続パターンをサポートします。
・複数の VPC を 1 つの ODB ネットワークに接続 – 複数のアプリケーション VPC を 1 つの ODB ネットワークに接続
・1つのVPCから複数のODBネットワークへ– 単一のアプリケーションVPCを複数のODBネットワークに接続
・ 複数のアプリケーション VPC ピアを持つ単一の AZ:
・ 単一アプリケーション VPC ピアを備えたマルチ AZ:
・高速スタートフェイルオーバー (FSFO) 用の Data Guard Observer を備えたマルチ AZ:
■ マルチODB Peering 設定

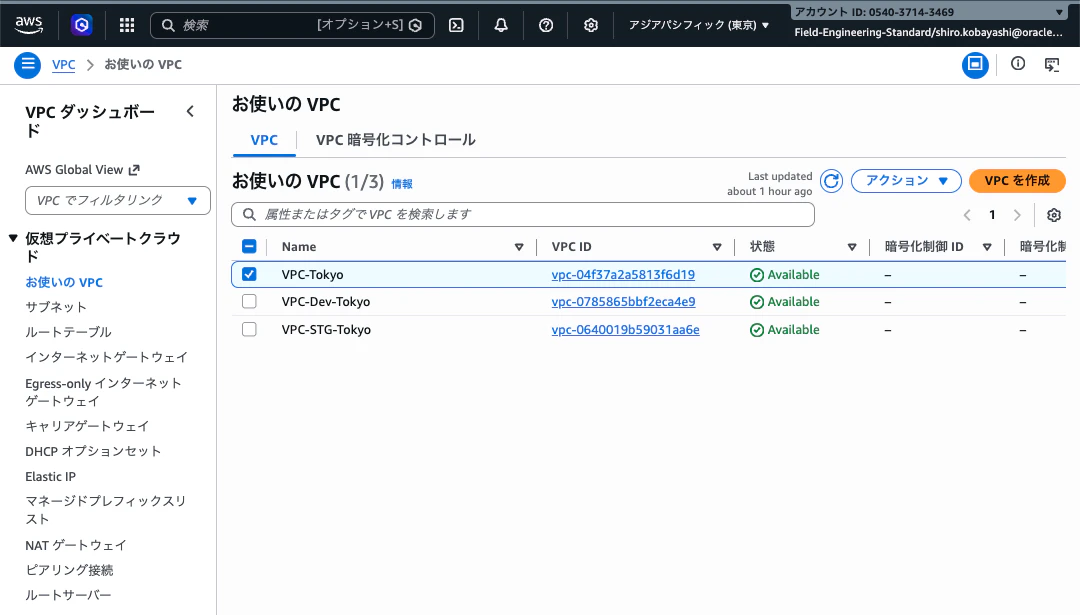

● VPC確認
今回次の3つの VPCを ODB Networkへ Peeringします。
● ODB Peering 設定
AWS マネジメントコンソールにサインインし、Oracle Database@AWS コンソール ( https://console.aws.amazon.com/odb/ ) を開きます。

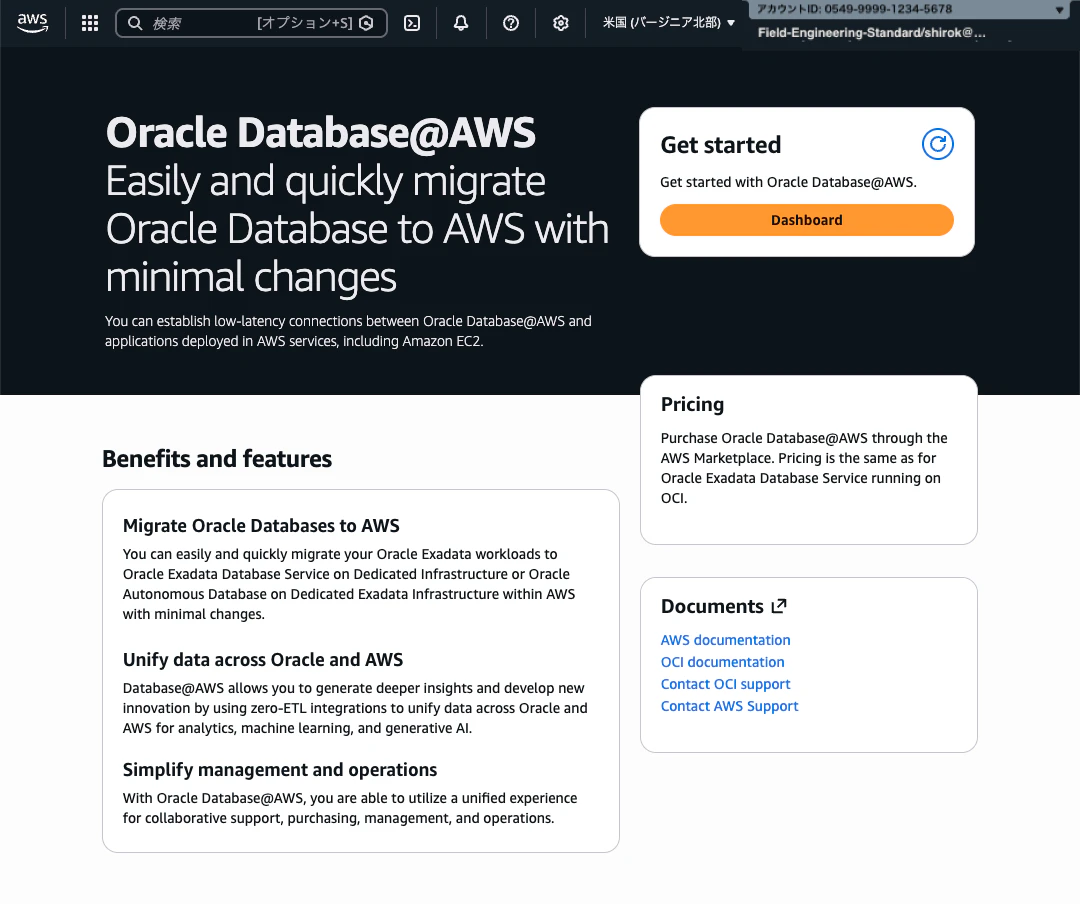

1) AWS マネジメントコンソールにサインイン
ナビゲーション ペインで、ODB ピアリング接続を選択します。
2) Oracle Database@AWS コンソール画面
ODB ピアリング接続の作成を選択します。

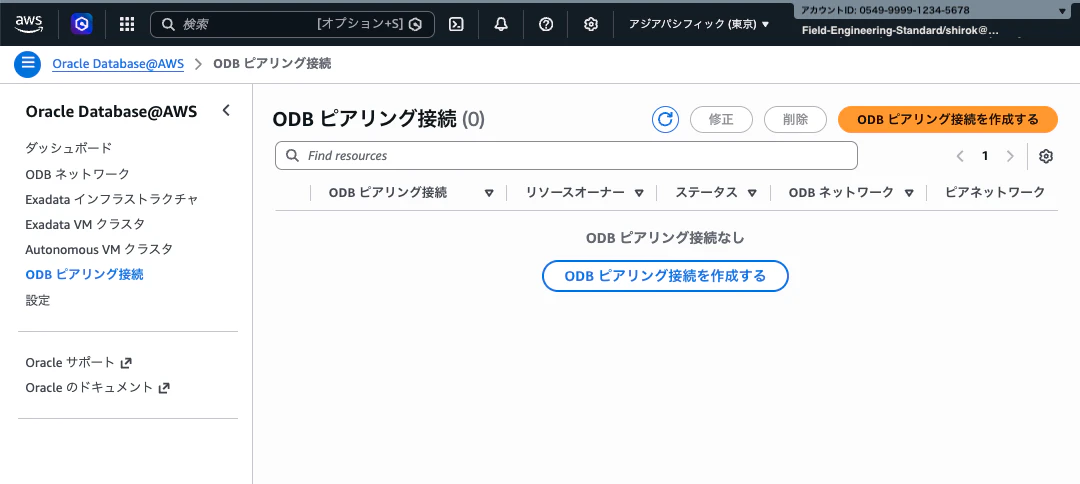

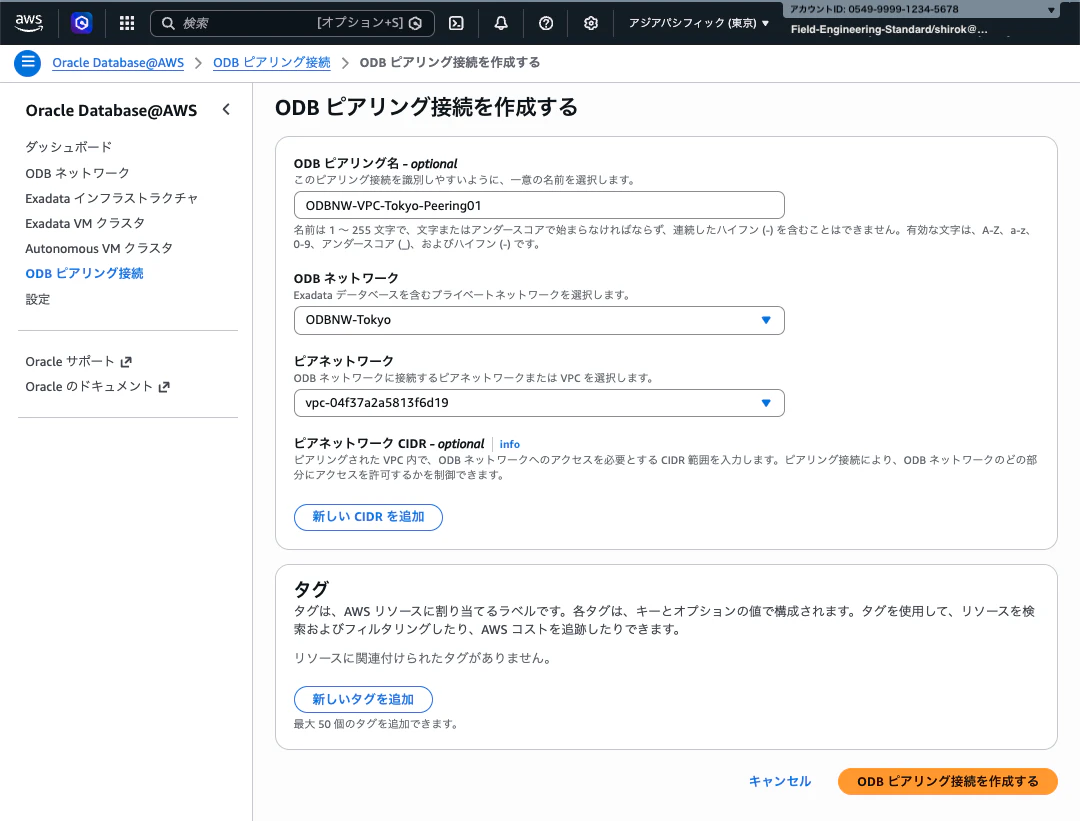

3) ODB ピアリング接続画面
次の内容を設定し、[ODB ピアリング接続の作成]をクリック￥
・ ODB ピアリング名: このビアリング接続を識別しやすいように、一意の名前を設定 名前は1～255文字で、文字またはアンダースコアで始まらなければならず、続したハイフン（-）を含むことはできません。有効な文字は、A-Z、a-2、0-9、アンダースコア（、およびハイフン（-）です
・ ODB ネットワーク: Exadata データベースを含むプライベートネットワークを選択
・ ピアネットワーク CIDR（オプション）: ビアリングされた VPC内で、ODBネットワークへのアクセスを必要とするCIDR範囲を入力します。ピアリング接続により、ODBネットワークのどの部分にアクセスを許可するかを制できます。
・ TAG(オプション): タグは、AWS リソースに割り当てるラベルです。各タグは、キーとオプションの値で構成されます。タグを使用して、リソースを検
素およびフィルタリングしたり、AWS コストを追跡したりできます。

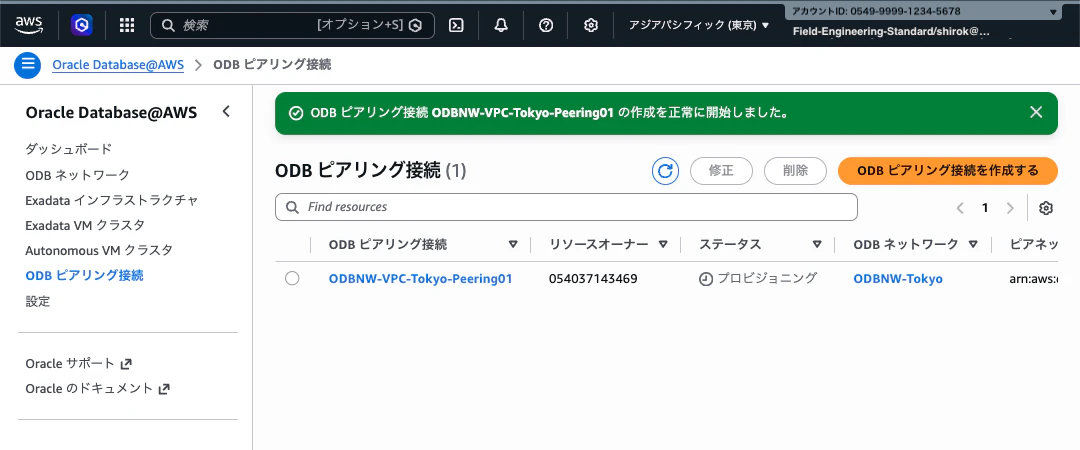

3) ODB ピアリング接続中〜

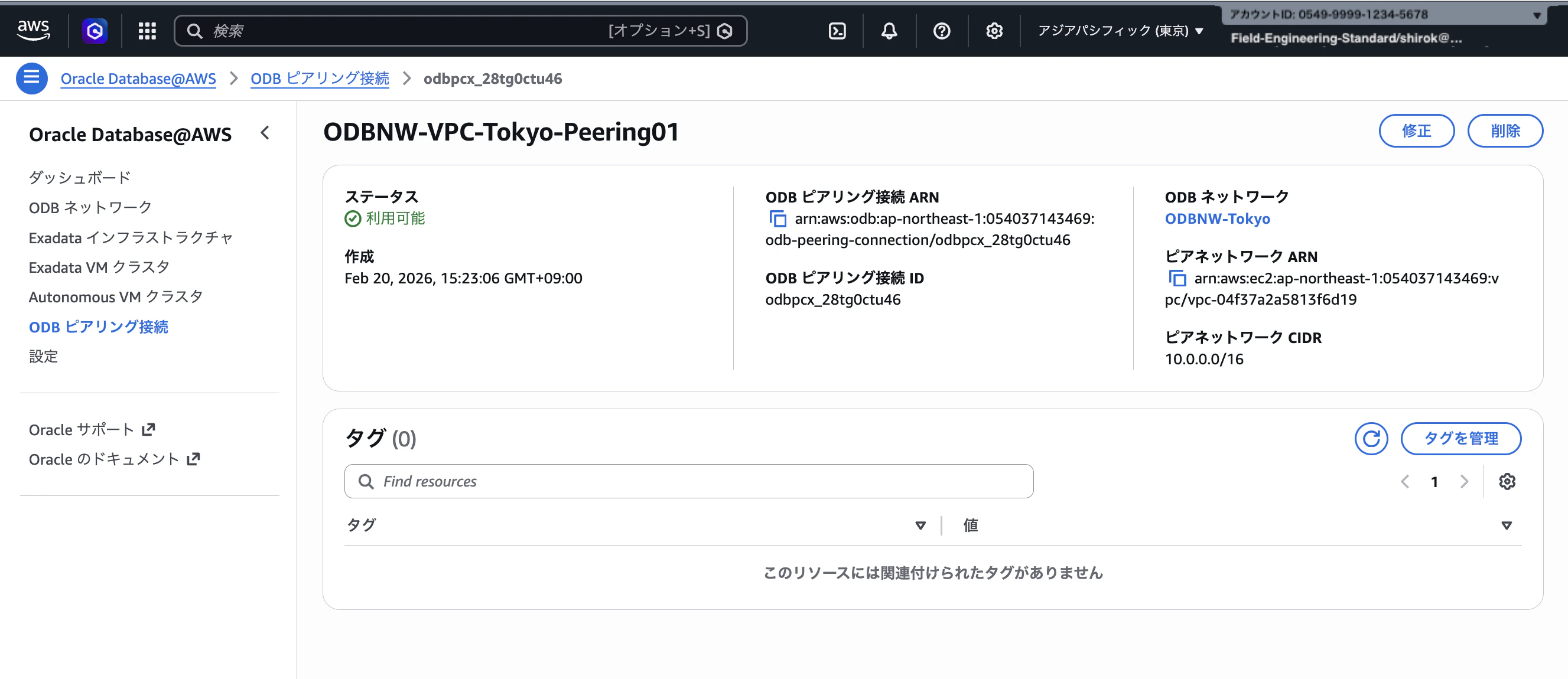

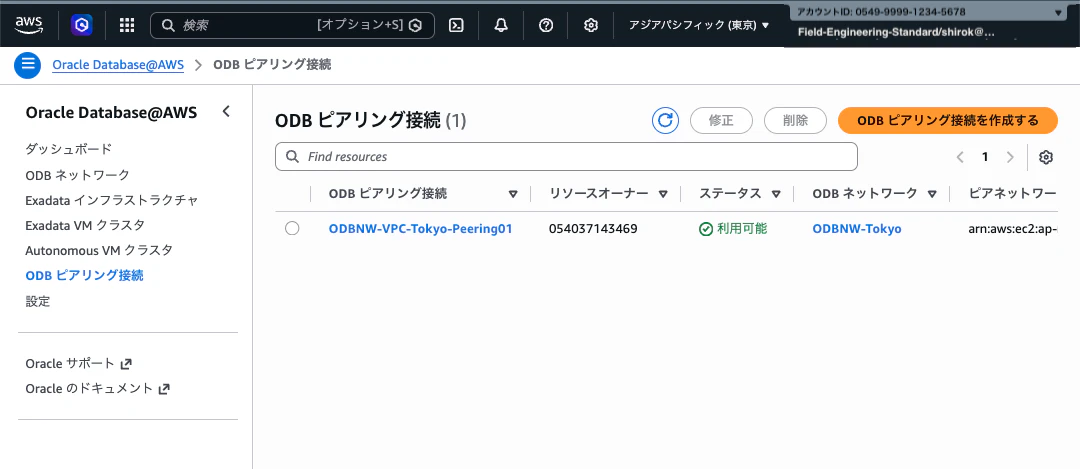

4) ODB ピアリング接続完了

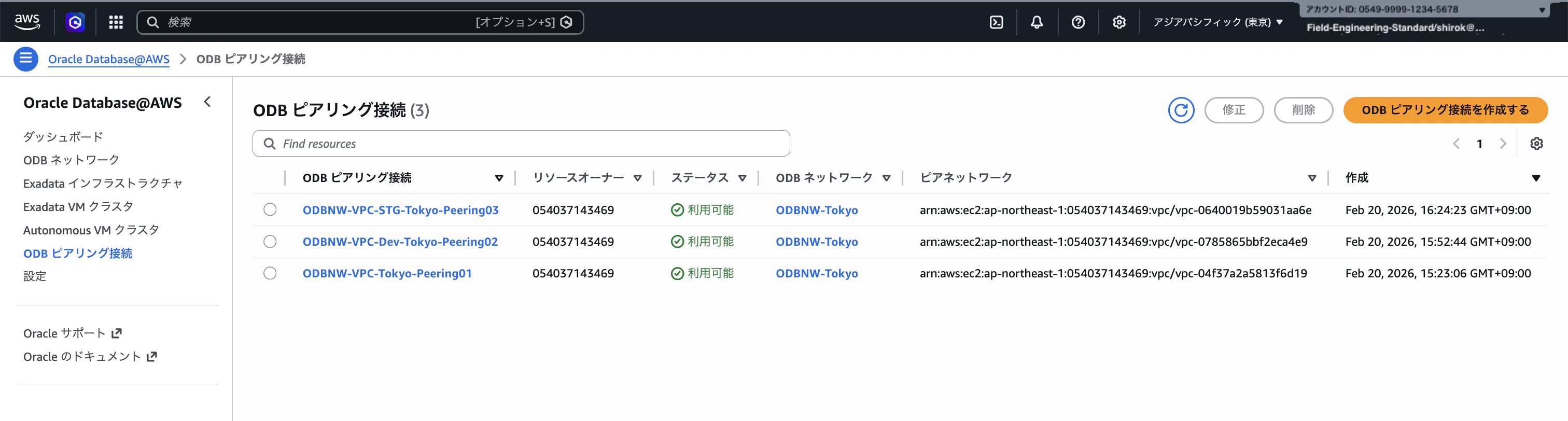

● Peering追加
同様に1つのODBネットワークへ複数のVPCをPeeringできます。
● ルート追加
ODBピアリング接続を作成したら、Amazon VPCルートテーブルを設定して、ピアリングされたODBネットワークにトラフィックをルーティングします。詳細については、「ODBピアリング用のVPCルートテーブルの設定」をご覧ください。Oracle Database@AWSはODBネットワークのルートテーブルを自動的に設定します。
