ルーター冗長化のために、ISPのインターネット・プロバイダを2つ契約してVRRPでWAN回線を冗長化してみてみます。
回線のISPは、InterlinkとAEON Mobileを使用します。
ルーターは、NVR700wをマスタールーター、RTXをバックアップルーターとして設定します。
NVR700wのWAN回線に障害が発生した場合、RTXがマスタールーターとなって動作します。

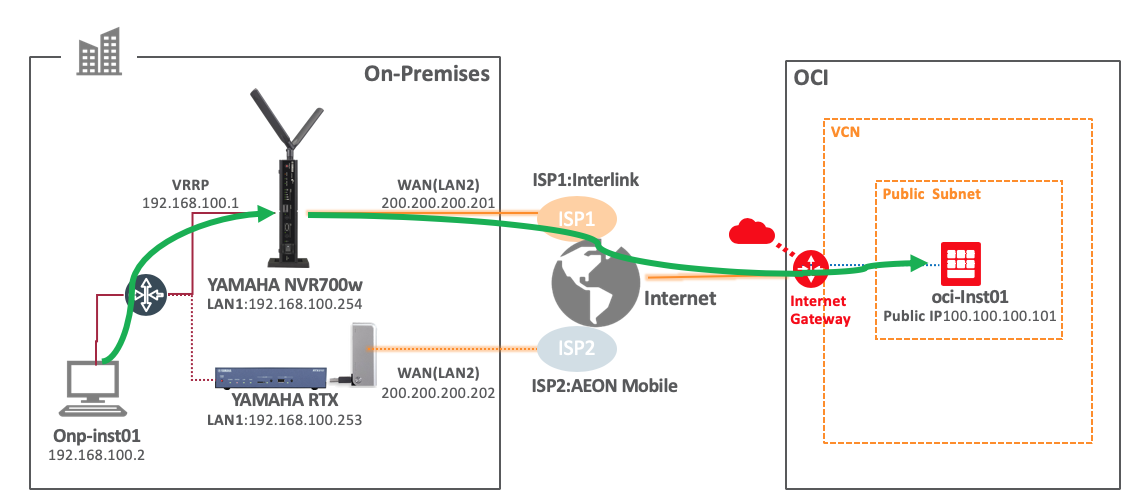

■構成

■手順

各ルーターの構成までは、以前の記事の手順で構築しOCIへInternetで接続できるところまで確認しておきます。

・NVR700w設定
　　Oracle Cloud:YAMAHA NVR700wでOCIへIPsec VPN接続してみてみた

・RTX設定
　　Oracle Cloud:イオンモバイルによる VPNルータでPrivate IP アクセスする自宅LABO環境を構築してみてみた

ここでは、VRRPの設定から行います。

●マスター・ルーター RTX700w設定

①LANインターフェースとVRRPの設定（LAN1ポートを使用）

# ip lan1 address 192.168.100.254/24
# ip lan1 vrrp 1 192.168.100.1 priority=200
# ip lan1 vrrp shutdown trigger 1 pp 1

②VRRP設定確認

# show status vrrp
 LAN1 ID:1  Virtual-IP: 192.168.100.1
  Current master: 192.168.100.254 Priority: 200
       Own state: Master / Priority: 200  Preempt  Auth: NONE  Timer: 1

●バックアップ・ルーター RTX設定

・LANインターフェースとVRRPの設定（LAN1ポートを使用）

# ip lan1 address 192.168.100.253/24
# ip lan1 vrrp 1 192.168.100.2 priority=100

②VRRP設定確認
MasterがNVR700wの192.168.100.254で登録されていることを確認

# show status vrrp
 LAN1 ID:1  Virtual-IP: 192.168.100.1
  Current master: 192.168.100.254 Priority: 200
       Own state: Backup / Priority: 100  Preempt  Auth: NONE  Timer: 1

●オンプレミス側インスタンス設定

オンプレミス側インスタンス onp-inst01のDefault GatewayをVRRPの192.168.100.1に設定します。

■接続確認

①onp-inst01からVRRPの192.168.100.1への接続はマスター・ルーターのNVR700Wに接続されることを確認

[root@onp-inst01 ~]#  ssh root@192.168.100.1
    root@192.168.100.1's password:

    NVR700W Rev.15.00.15 (Fri Nov 16 16:17:57 2018)
    Copyright (c) 1994-2018 Yamaha Corporation. All Rights Reserved.
    To display the software copyright statement, use 'show copyright' command.
    00:00:ae:c7:1d:21, 00:00:ae:c7:1d:22
    Memory 256Mbytes, 2LAN, 1ONU, 1WWAN
    >

②onp-inst01からOCIのoci-Inst01へ接続できることを確認

[root@onp-inst01 ~]# ssh -i id_rsa opc@100.100.100.101
    Last login: Tue Apr  2 04:42:48 2019 from 192.168.100.2

■VRRP検証

マスター・ルーター RTX700wのLANを抜線し、バックアップ・ルーター RTXにVRRPのVIP192.168.100.1がフェールオーバーし、Internet回線がEAON Mobleのバックアップ回線使用するようになり、Internetアクセスが使用できることを確認します

●マスター・ルーターLAN抜線検証

①抜線前確認
pingを発行して通信が継続していることを確認

・マスター・ルーター RTX700w

[root@onp-inst01 ~]# ping  192.168.100.254
    PING 192.168.100.254 (192.168.100.254): 56 data bytes
    64 bytes from 192.168.100.254: icmp_seq=0 ttl=254 time=1.405 ms
    64 bytes from 192.168.100.254: icmp_seq=1 ttl=254 time=1.183 ms
    64 bytes from 192.168.100.254: icmp_seq=2 ttl=254 time=2.300 ms
    ・・・

・バックアップ・ルーターRTX

[root@onp-inst01 ~]# ping 192.168.100.253
    PING 192.168.100.253 (192.168.100.253): 56 data bytes
    64 bytes from 192.168.100.253: icmp_seq=0 ttl=254 time=1.435 ms
    64 bytes from 192.168.100.253: icmp_seq=1 ttl=254 time=1.055 ms
    64 bytes from 192.168.100.253: icmp_seq=2 ttl=254 time=1.238 ms
    ・・・

・VRRP

[root@onp-inst01 ~]# ping 192.168.100.1
    PING 192.168.100.1 (192.168.100.1): 56 data bytes
    64 bytes from 192.168.100.1: icmp_seq=0 ttl=254 time=2.096 ms
    64 bytes from 192.168.100.1: icmp_seq=1 ttl=254 time=2.230 ms
    64 bytes from 192.168.100.1: icmp_seq=2 ttl=254 time=2.233 ms
    ・・・

・Internet Google.com

[root@onp-inst01 ~]# ping google.com
    PING google.com (216.58.197.142): 56 data bytes
    64 bytes from 216.58.197.142: icmp_seq=0 ttl=54 time=6.862 ms
    64 bytes from 216.58.197.142: icmp_seq=1 ttl=54 time=4.873 ms
    64 bytes from 216.58.197.142: icmp_seq=2 ttl=54 time=6.746 ms
    ・・・

②抜線
マスター・ルーター RTX700wのLANを抜線し、pingの状況を確認

・マスター・ルーター RTX700w
マスター・ルーターのLANを抜線したので、timeoutで通信不通になることを確認

    ・・・
    64 bytes from 192.168.100.254: icmp_seq=21 ttl=254 time=1.277 ms
    64 bytes from 192.168.100.254: icmp_seq=22 ttl=254 time=1.905 ms
    64 bytes from 192.168.100.254: icmp_seq=23 ttl=254 time=1.923 ms
    Request timeout for icmp_seq 24
    Request timeout for icmp_seq 25
    Request timeout for icmp_seq 26
    ・・・

・バックアップ・ルーターRTX
マスター・ルーターのLANを抜線に影響しないことを確認

    ・・・
    64 bytes from 192.168.100.253: icmp_seq=27 ttl=254 time=1.522 ms
    64 bytes from 192.168.100.253: icmp_seq=28 ttl=254 time=1.128 ms
    64 bytes from 192.168.100.253: icmp_seq=29 ttl=254 time=1.574 ms
    ・・・

・VRRP
マスター・ルーターのLANを抜線したので、timeoutで数秒間通信不通になるが、
自動でバックアップ・ルーターRTXにフェールオーバーするので自動で通信疎通することを確認

    ・・・
    64 bytes from 192.168.100.1: icmp_seq=47 ttl=254 time=1.149 ms
    64 bytes from 192.168.100.1: icmp_seq=48 ttl=254 time=1.033 ms
    64 bytes from 192.168.100.1: icmp_seq=49 ttl=254 time=1.589 ms
    Request timeout for icmp_seq 50
    Request timeout for icmp_seq 51
    Request timeout for icmp_seq 52
    64 bytes from 192.168.100.1: icmp_seq=53 ttl=254 time=1.500 ms
    64 bytes from 192.168.100.1: icmp_seq=54 ttl=254 time=1.153 ms
    64 bytes from 192.168.100.1: icmp_seq=55 ttl=254 time=1.213 ms
    ・・・

・Internet Google.com
マスター・ルーターのLANを抜線したので、timeoutで数秒間通信不通になるが、
自動でバックアップ・ルーターRTXにフェールオーバーするので自動で通信疎通することを確認

    ・・・
    64 bytes from 216.58.197.142: icmp_seq=13 ttl=54 time=5.473 ms
    64 bytes from 216.58.197.142: icmp_seq=14 ttl=54 time=6.335 ms
    64 bytes from 216.58.197.142: icmp_seq=15 ttl=54 time=7.388 ms
    Request timeout for icmp_seq 16
    Request timeout for icmp_seq 17
    Request timeout for icmp_seq 18
    64 bytes from 216.58.197.142: icmp_seq=19 ttl=51 time=410.951 ms
    64 bytes from 216.58.197.142: icmp_seq=20 ttl=51 time=394.324 ms
    64 bytes from 216.58.197.142: icmp_seq=21 ttl=51 time=455.426 ms
    ・・・

③VRRP状態確認

VRRPへ接続ssh接続するとバックアップ・ルーターRTXへ接続されることを確認
これでonp-inst01はバックアップ回線で通信されていることを確認できます

・VRRPへssh接続
VRRPへ接続ssh接続すると接続するホストが変わるため、$HOME/.ssh/known_hostsに登録されているVRRPのアドレスのホスト情報と異なるためsshできません。

[root@onp-inst01 ~]# ssh root@192.168.100.1
    @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@
    @    WARNING: REMOTE HOST IDENTIFICATION HAS CHANGED!     @
    @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@
    IT IS POSSIBLE THAT SOMEONE IS DOING SOMETHING NASTY!
    Someone could be eavesdropping on you right now (man-in-the-middle attack)!
    It is also possible that a host key has just been changed.
    The fingerprint for the RSA key sent by the remote host is
    SHA256:ABRTXLPNlIBE7PxAS.
    Please contact your system administrator.
    Add correct host key in /Users/root/.ssh/known_hosts to get rid of this message.
    Offending RSA key in /Users/root/.ssh/known_hosts:22
    RSA host key for 192.168.100.1 has changed and you have requested strict checking.
    Host key verification failed.

・$HOME/.ssh/known_hosts修正
そのため、$HOME/.ssh/known_hostsから、VRRPの192.168.100.1の行を削除します。

[root@onp-inst01 ~]# vi .ssh/known_hosts
    192.168.100.1 ssh-rsa AAAAB3・・・eUc=
    <--この行を削除

・VRRPへssh再接続

[root@onp-inst01 ~]# ssh root@192.168.100.1
    The authenticity of host '192.168.100.1 (192.168.100.1)' can't be established.
    RSA key fingerprint is SHA256:ABRTXLPNlIBE7PxAS.
    Are you sure you want to continue connecting (yes/no)? yes
    Warning: Permanently added '192.168.100.1' (RSA) to the list of known hosts.
    root@192.168.100.1's password:


    RTX810 BootROM Ver. 1.00
    RTX810 FlashROM Table Ver. 1.00

    RTX810 Rev.11.01.33 (Fri Apr 20 08:44:58 2018)
    Copyright (c) 1994-2018 Yamaha Corporation. All Rights Reserved.
    To display the software copyright statement, use 'show copyright' command.
    00:00:ae:c7:1d:bd, 00:00:ae:c7:1d:be
    Memory 128Mbytes, 2LAN

・VRRP状態確認
バックアップ・ルーターRTXのLAN IPアドレス192.168.100.253がCurrent masterになっていることを確認

> administrator
    Password:
# show status vrrp
     LAN1 ID:1  Virtual-IP: 192.168.100.1
      Current master: 192.168.100.253 Priority: 100
           Own state: Master / Priority: 100  Preempt  Auth: NONE  Timer: 1

●マスター・ルーターLAN再結線検証

抜線したマスター・ルーターNVR700wのLANケーブルを挿し戻すことで、バックアップ・ルーターRTXにVRRPが移っていたものが、マスター・ルーターNVR700wへフェールバックすることを確認します。

①マスター・ルーターLAN再結線
抜線したマスター・ルーターNVR700wのLANケーブルを挿し戻します

②VRRPへssh接続
VRRPへssh接続することで、マスター・ルーターNVR700wに接続されることを確認

[root@onp-inst01 ~]# ssh root@192.168.100.1
    The authenticity of host '192.168.100.1 (192.168.100.1)' can't be established.
    RSA key fingerprint is SHA256:NVR700wRWtaw8.
    Are you sure you want to continue connecting (yes/no)? yes
    Warning: Permanently added '192.168.100.1' (RSA) to the list of known hosts.
    root@192.168.100.1's password:


    NVR700W Rev.15.00.15 (Fri Nov 16 16:17:57 2018)
    Copyright (c) 1994-2018 Yamaha Corporation. All Rights Reserved.
    To display the software copyright statement, use 'show copyright' command.
    00:00:ae:c7:1d:21, 00:00:ae:c7:1d:22
    Memory 256Mbytes, 2LAN, 1ONU, 1WWAN

③VRRP状態確認
マスター・ルーターNVR700wのIPアドレス192.168.100.254がCurrent masteになっていることを確認

# show status vrrp
 LAN1 ID:1  Virtual-IP: 192.168.100.1
  Current master: 192.168.100.254 Priority: 200
       Own state: Master / Priority: 200  Preempt  Auth: NONE  Timer: 1

④バックアップ・ルーターRTXのVRRP状態確認

・バックアップ・ルーターRTXへssh接続

[root@onp-inst01 ~]# ssh root@192.168.100.253
    root@192.168.100.253's password:


    RTX810 BootROM Ver. 1.00
    RTX810 FlashROM Table Ver. 1.00

    RTX810 Rev.11.01.33 (Fri Apr 20 08:44:58 2018)
    Copyright (c) 1994-2018 Yamaha Corporation. All Rights Reserved.
    To display the software copyright statement, use 'show copyright' command.
    00:00:ae:c7:1d:bd, 00:00:ae:c7:1d:be
    Memory 128Mbytes, 2LAN

・VRRP状態確認
マスター・ルーターNVR700wのIPアドレス192.168.100.254がCurrent masteになっていることを確認

> administrator
    Password:
# show status vrrp
     LAN1 ID:1  Virtual-IP: 192.168.100.1
      Current master: 192.168.100.254 Priority: 200
           Own s
