Azure Load Balancer Admin Stateを試してみる

Azure Load Balancerでバックエンドプール内の特定のVMにアクセスさせたくない場合、これまではVMのNSGをいじるなどLoad Balancer外で制御する必要がありました。
Admin Stateを使うことで、Load Balancer側から簡単にアクセス制御をすることができるようになったため、この機能を実際に試してみます。

構成

• バックエンドプールには3台のVMを配置し負荷分散する構成としています


Admin State

• Up,Down,Noneの3つの状態を指定できます。デフォルトはNoneです
  • none：正常性プローブに従う
  • Down：正常性プローブを無視して通信を拒否する
  • Up：正常性プローブを無視して通信を許可する

プレビュー機能オプトイン

• 2024年6月時点ではプレビュー機能なのでオプトインします

• Azure Portalからサブスクリプションを選択、左メニューから[プレビュー機能]を選択します

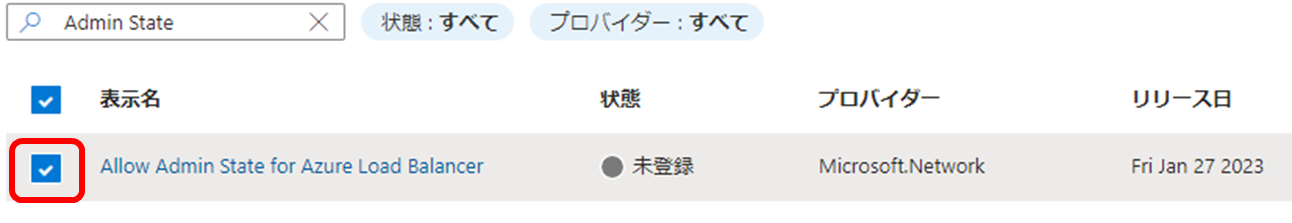

• [Allow Admin State for Azure Load Balancer]をチェックします


• [登録]を押下します


• 状態が[登録済み]になればOKです


down設定

• down設定では 正常性プローブを無視してインスタンスへの接続を拒否 します

• ロードバランサーの左メニューより[バックエンドプール]を選択します

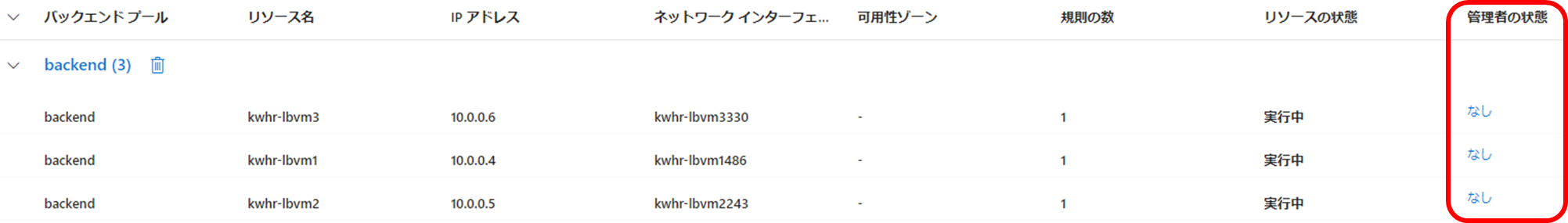

• 今回はバックエンドプールにVM3台を準備しました。一番右の列の[管理者の状態]に注目です

  • プレビューだからなのか、列が表示されたり表示されなかったりといった挙動になりました。リロードすれば表示されます

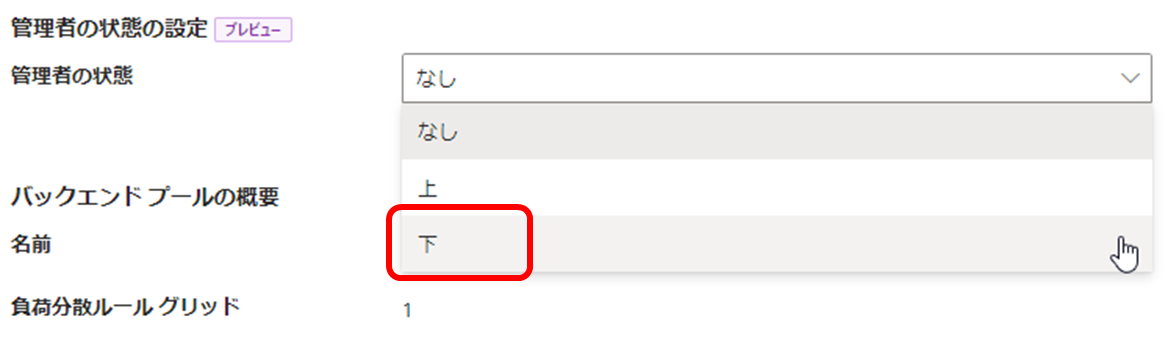

• [なし]を選択すると、管理者状態を編集できる画面に遷移します。プルダウンで選択できるため、まずは[down]の挙動を試してみます

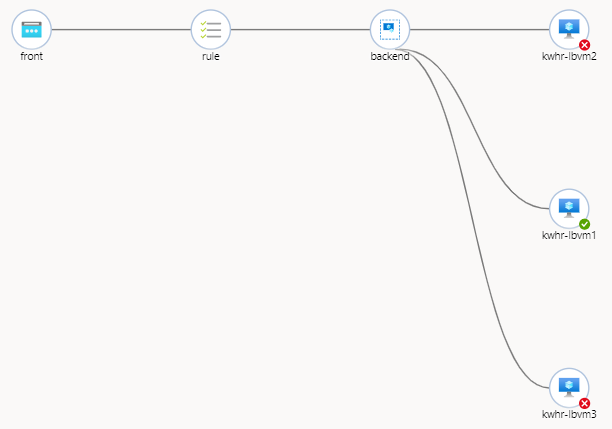

• 左メニューから[分析情報]を見てみると、downにしたVMがアクセス不可になっていることが分かります


• Health statusは[Unhealthy]となり、正常性プローブが失敗したときと同じ挙動となりました


Up設定

• 次にUp設定を試してみます。Up設定では 正常性プローブを無視してインスタンスへの接続を許可 します

• まずは、VM1がNone、VM2がNone、VM3がDownの状態から、VM2の正常性プローブを異常状態にしてみます

• 当然VM2がUnhealthyになり、VM3もDown状態のままです

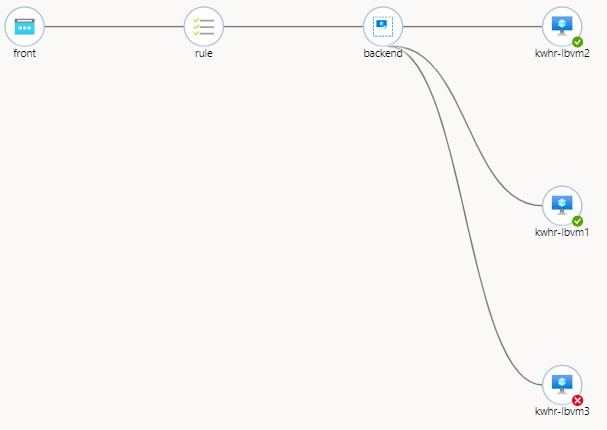

• 次にVM2をNoneからUpに変更します。正常性プローブは異常ですが、Admin StateはUpという状態です


• 正常性プローブがうまくいっていないにも関わらず、正常な状態になっています


まとめ

• Admin Stateを用いることで、Load Balancer側から通信許可、拒否の制御をすることができました
  Load Balancerだけで制御できるのはとても便利ですね
  動作的には正常性プローブと同じ挙動を示すので、正常性プローブが失敗しているのか、Admin Stateが設定されているのかは見極める必要があるかなと思います
