OpenShiftでTempo Operatorを使った分散トレーシングを実現する

はじめに

OpenShift4.16のWhat's Newにも登場したTempoを使って、分散トレーシングを実現したいと思います。

前提

環境情報

• OpenShift: 4.15.30
• Tempo Operator(Red Hat): 0.13.0-1+0.1730817419.p
  • 今回はTempoMonolithicで構成する
• Object Storage(s3/gcs/blob storage...)が構成済み
  • 今回は構成済みのIBM CloudのCloud Object Storage(ICOS)を使用する
    ※ICOSは本手順でS3互換として利用可能な為、ドキュメント内S3の手順に読み替えて実施する

今回の内容

1. Tempo Operatorのインストール 👈ここ
2. Tempo Monolithic Instanceの作成 👈ここ
3. サンプルアプリケーションの作成
4. 分散トレーシングの構成

ドキュメント

• Red Hat Documentation
  • ホーム > 製品 > OpenShift Container Platform > 4.15 > 分散トレーシング > 第3章 distributed tracing platform (Tempo)

参考リンク

• OpenShift Service Mesh 3.x + Tempo Operator + Red Hat build of OpenTelemetryで分散トレーシングの設定をしてみた
  • 実施手順３「3. 分散トレースデータ収集(OpenTelemetry)のインストール」から分散トレーシングの構成までの手順を参照できます

手順

1. Tempo Operatorのインストール

https://docs.redhat.com/ja/documentation/openshift_container_platform/4.15/html/distributed_tracing/distributed-tracing-platform-tempo#distr-tracing-tempo-install-web-console_dist-tracing-tempo-installing

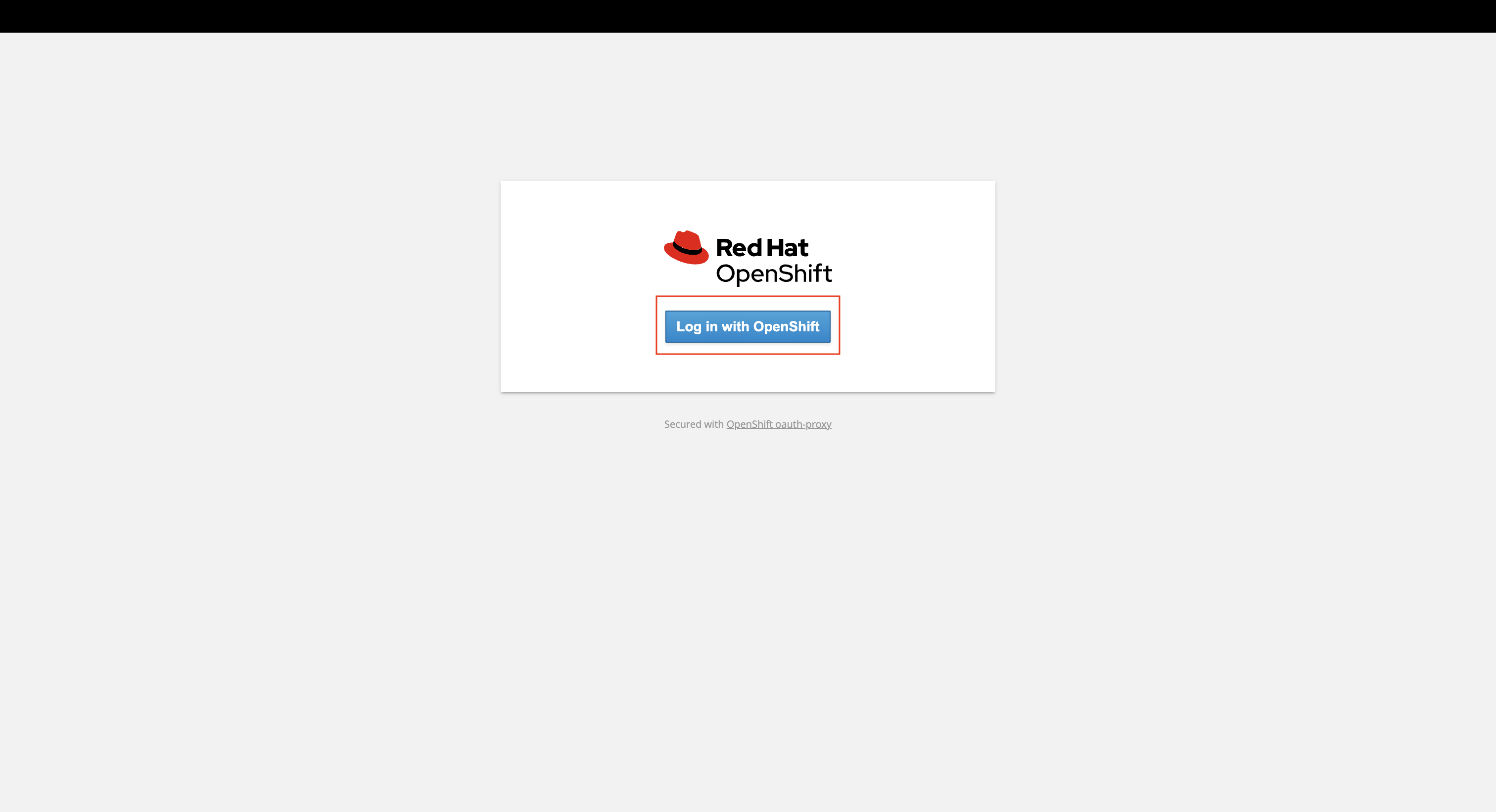

• OpenShiftコンソールにログイン

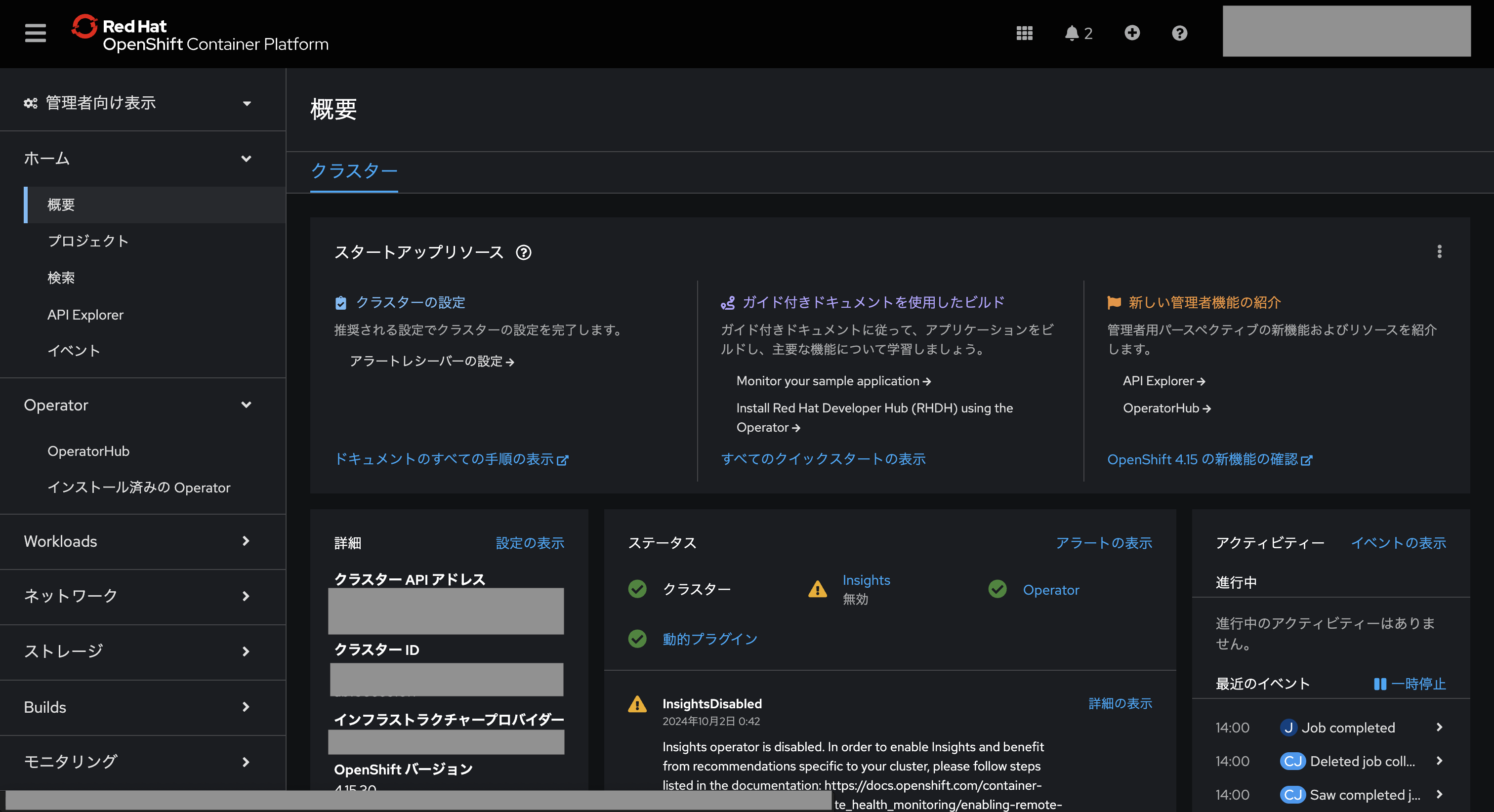

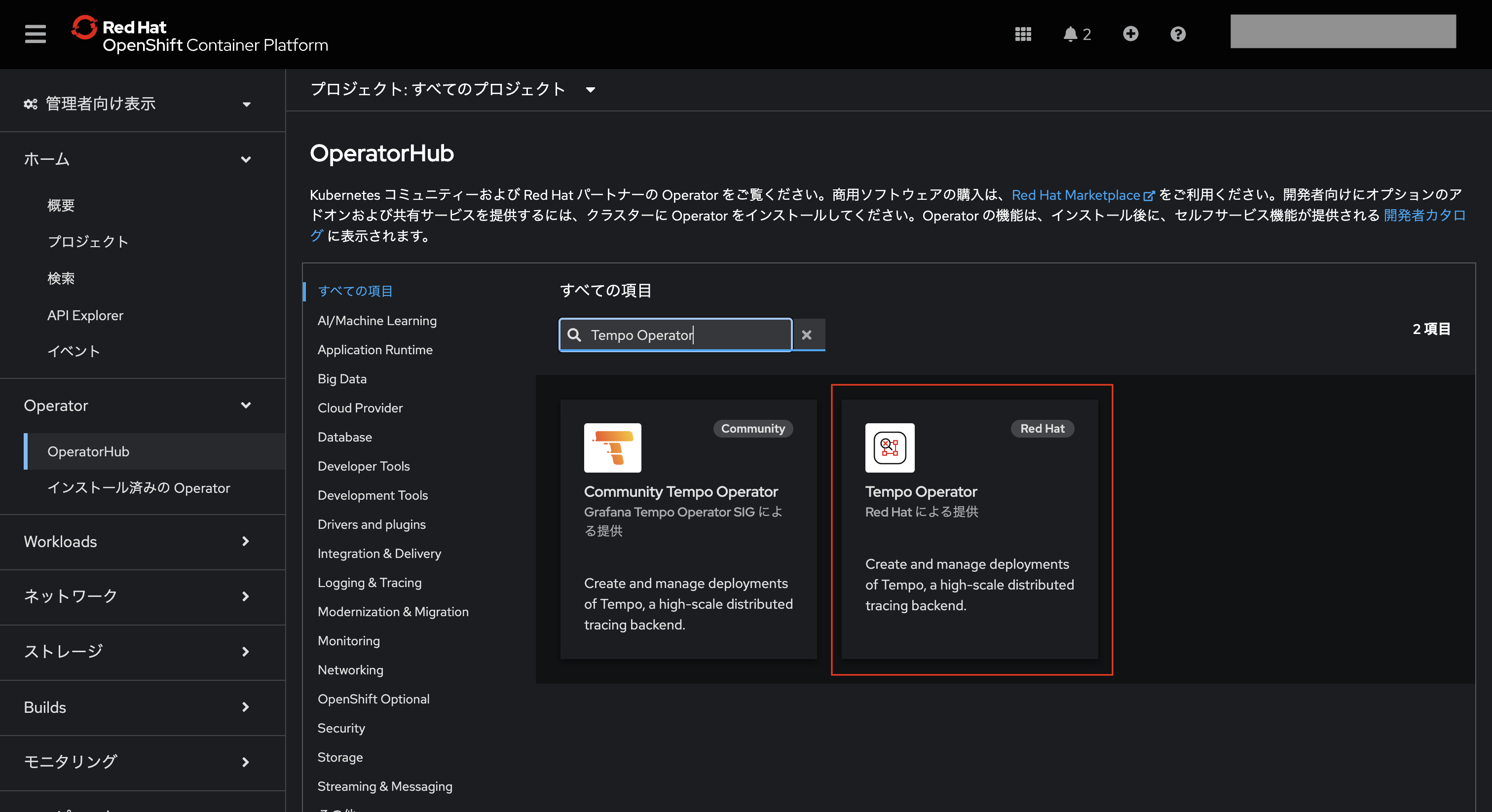

• Operator > OperatorHubに移動しTempo Operatorを検索、Red Hatが提供するTempo Operatorを選択する

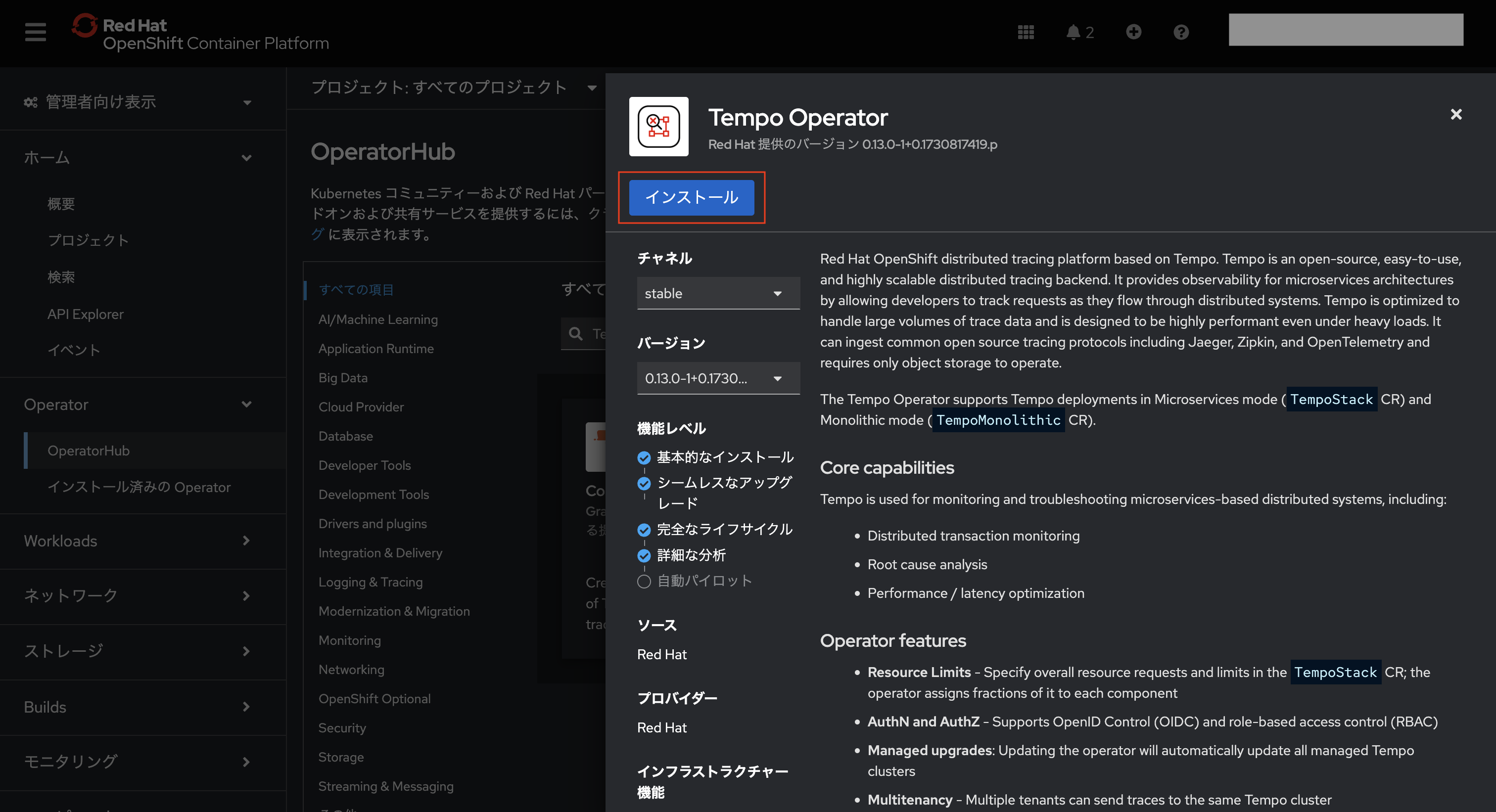

• 「インストール」を押下する

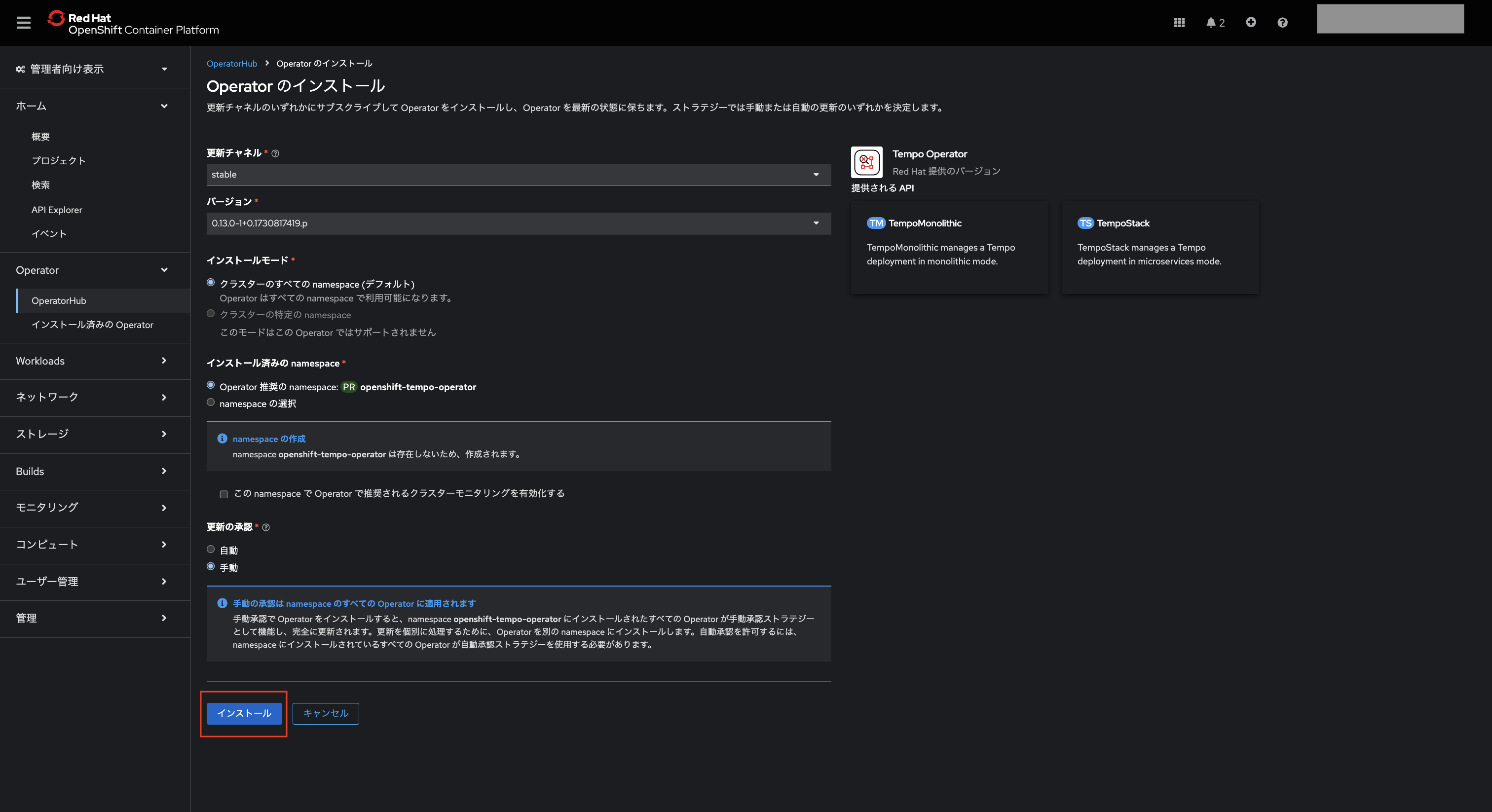

• 以下の設定で「インストール」を押下する
  • 更新チャネル: stable
  • バージョン: 0.13.0-1+0.1730817419.p
  • インストールモード: クラスターのすべてのnamespace(デフォルト)
  • インストール済みのnamespace: Operator推奨のnamespace: openshift-tempo-operator
    • このnamespaceでOperatorで推奨されるクラスターモニタリングを有効化する: 未チェック
  • 更新の承認: 手動

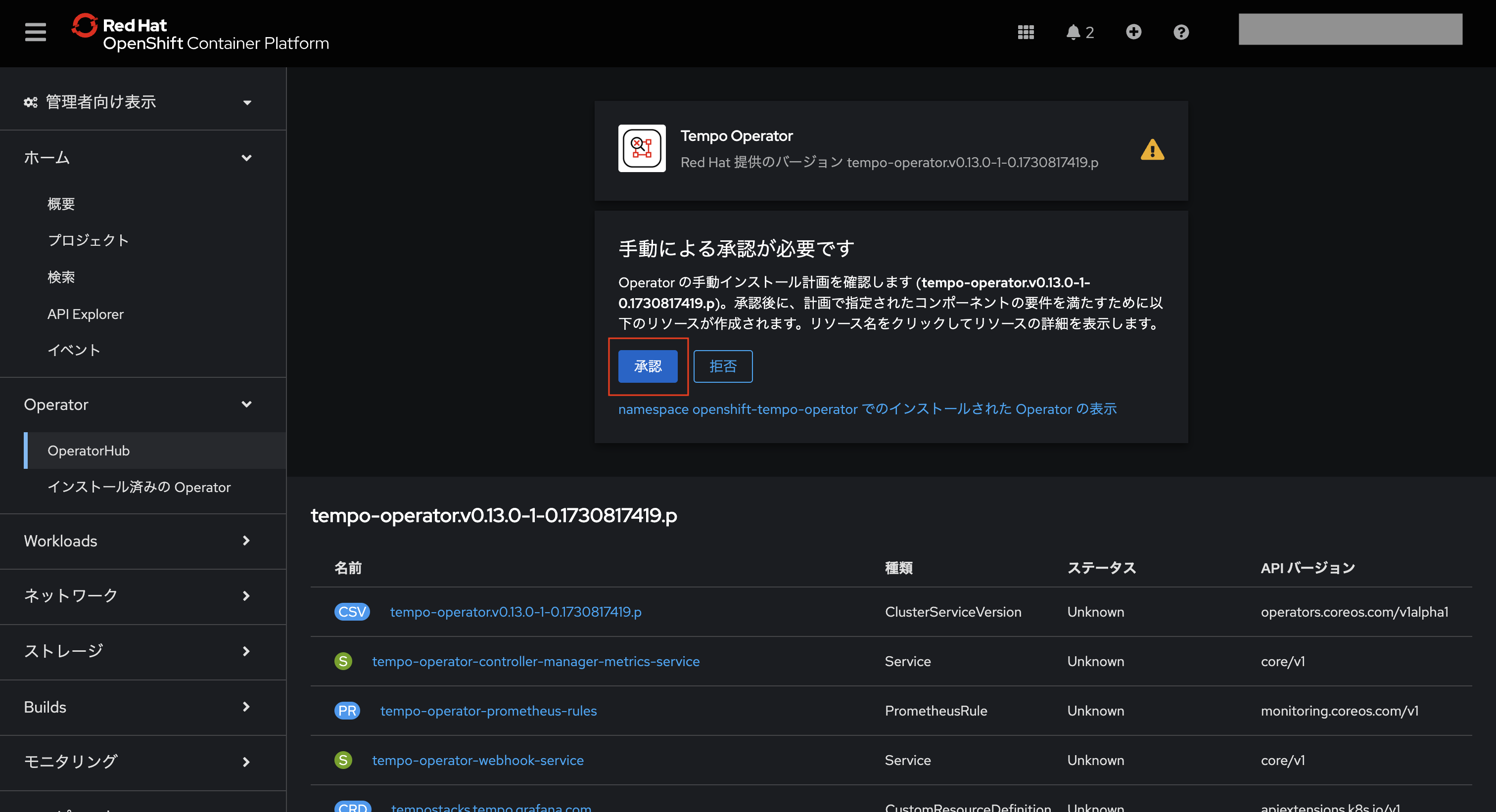

• 承認アクションが表示されたら「承認」を押下する

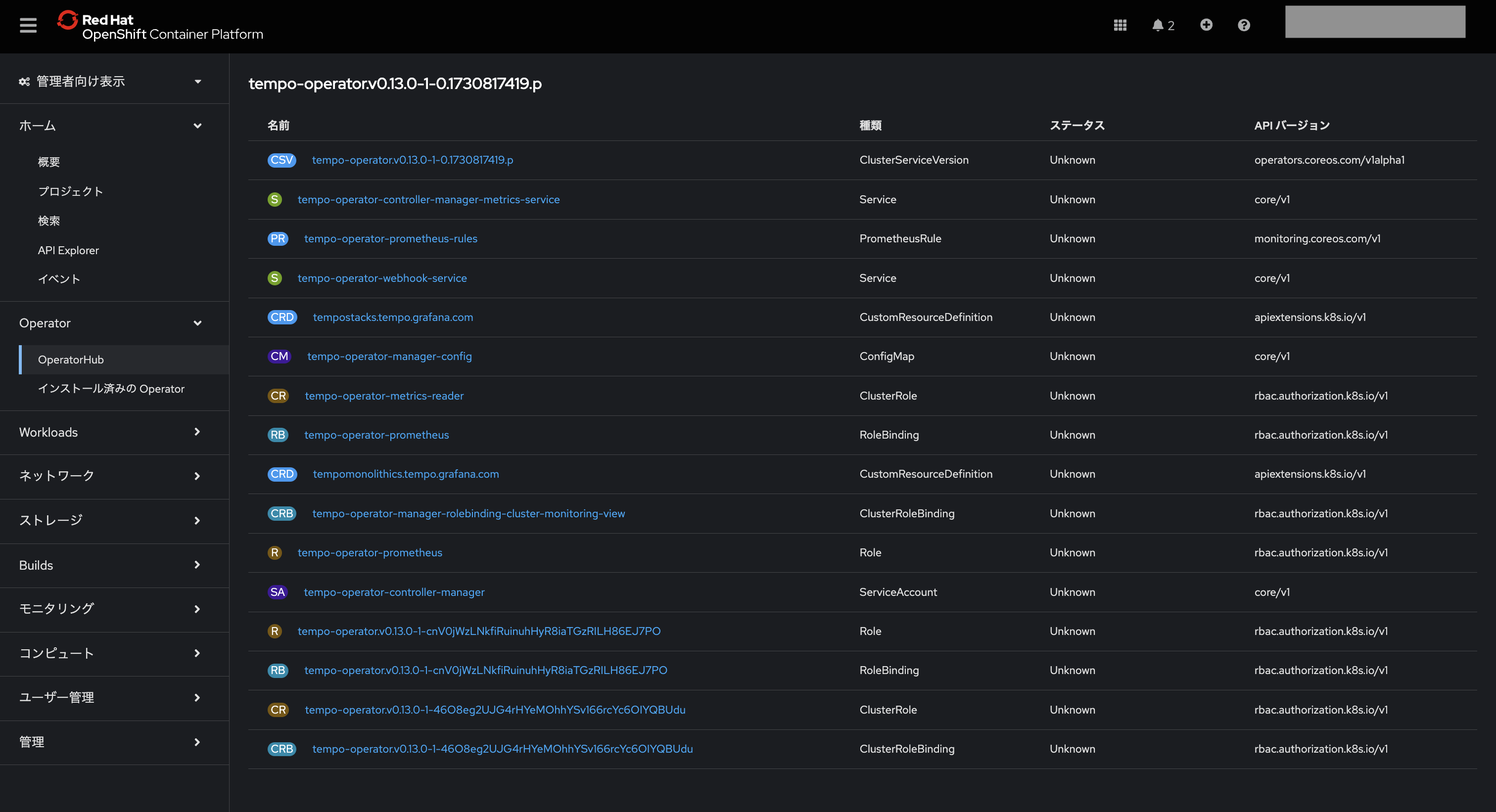

※以下作成されるリソースの一覧

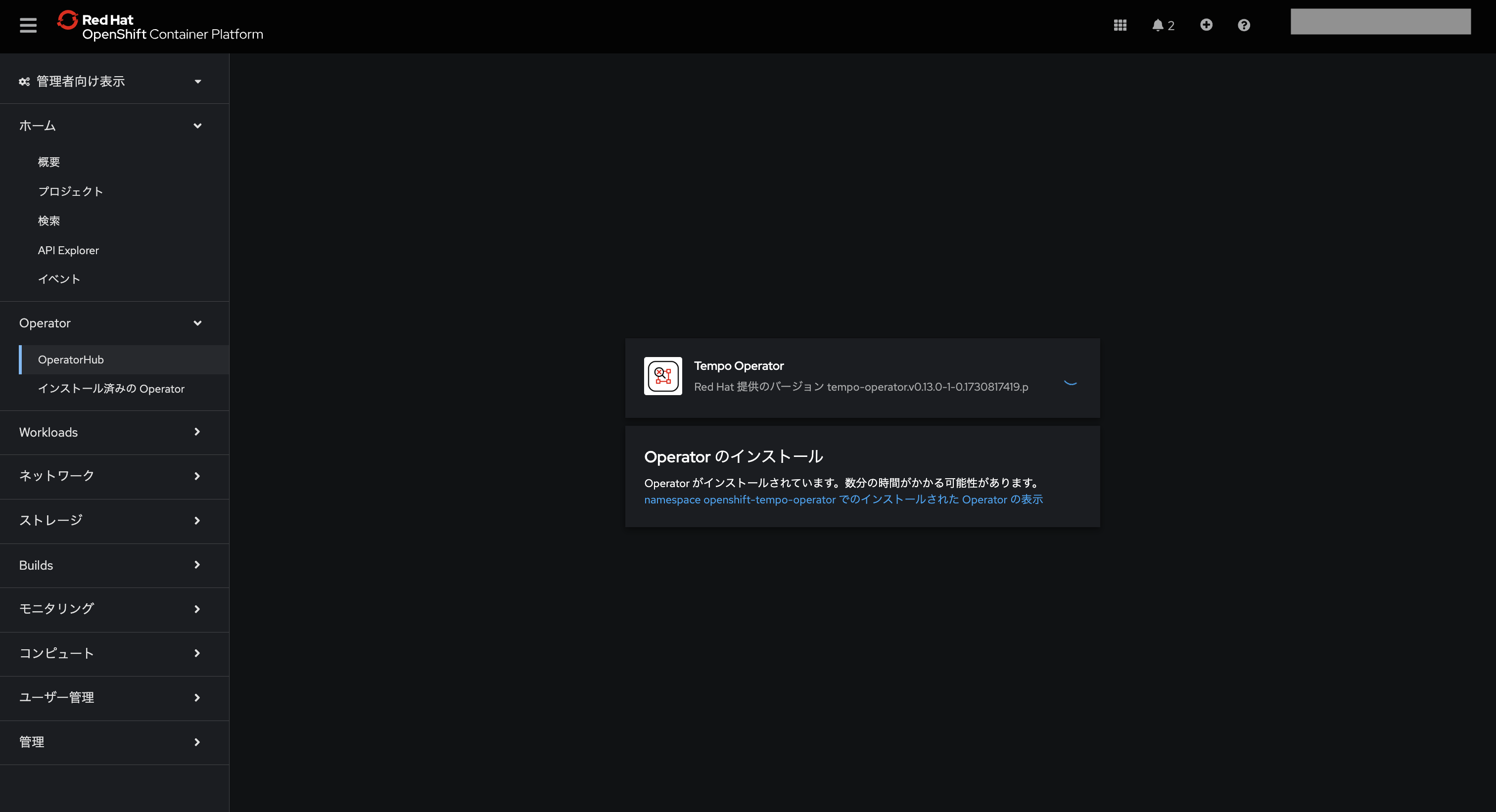

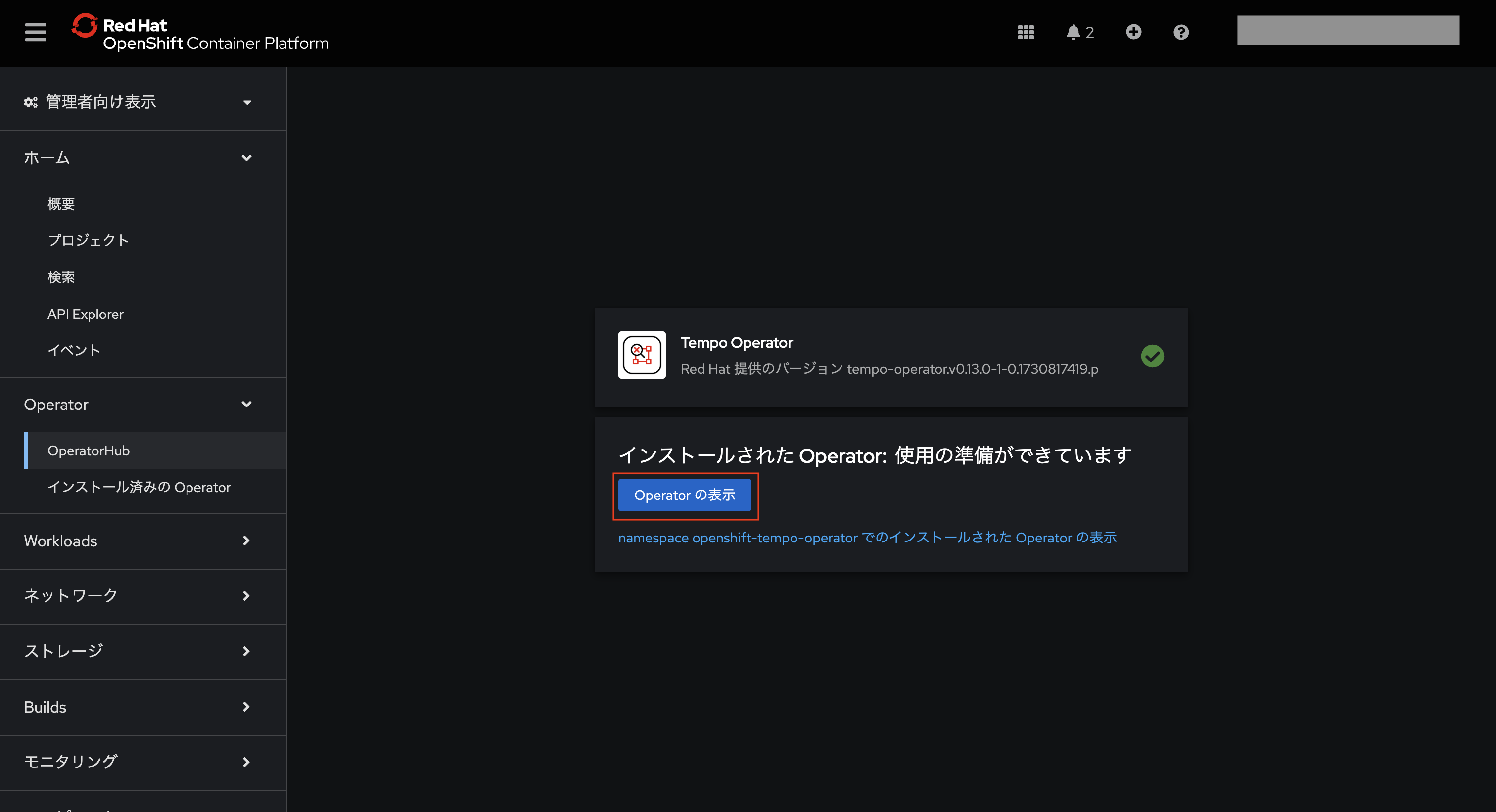

• しばらく経つとTempo Operatorのインストール処理が完了し、表示された「Operatorの表示」を押下する

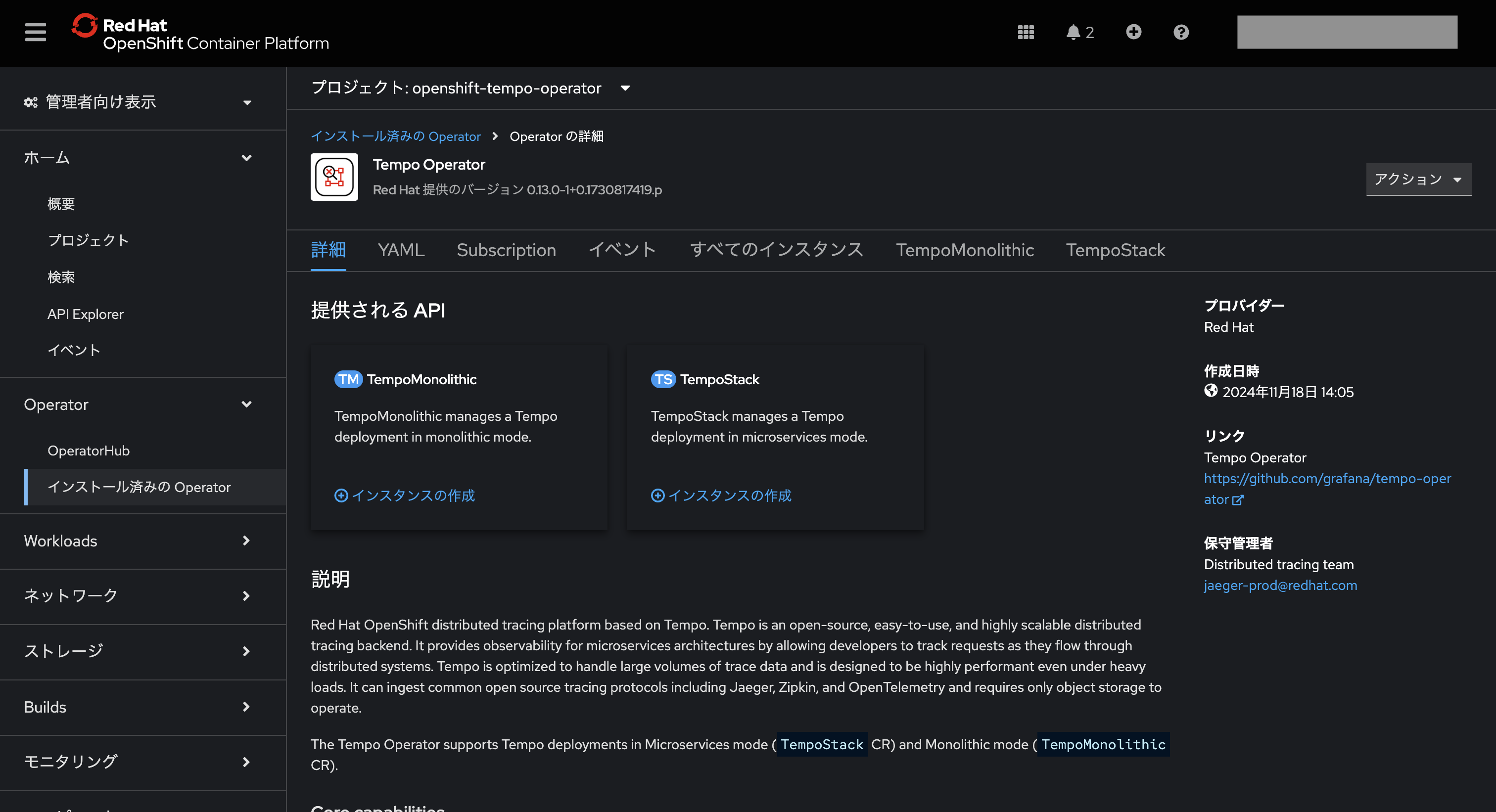

• Tempo Operatorがインストールされていることを確認する

2. Tempo Monolithic Instanceの作成

https://docs.redhat.com/ja/documentation/openshift_container_platform/4.15/html/distributed_tracing/distributed-tracing-platform-tempo#distr-tracing-tempo-install-tempomonolithic-web-console_dist-tracing-tempo-installing

• ホーム > プロジェクトから「プロジェクトの作成」を押下する

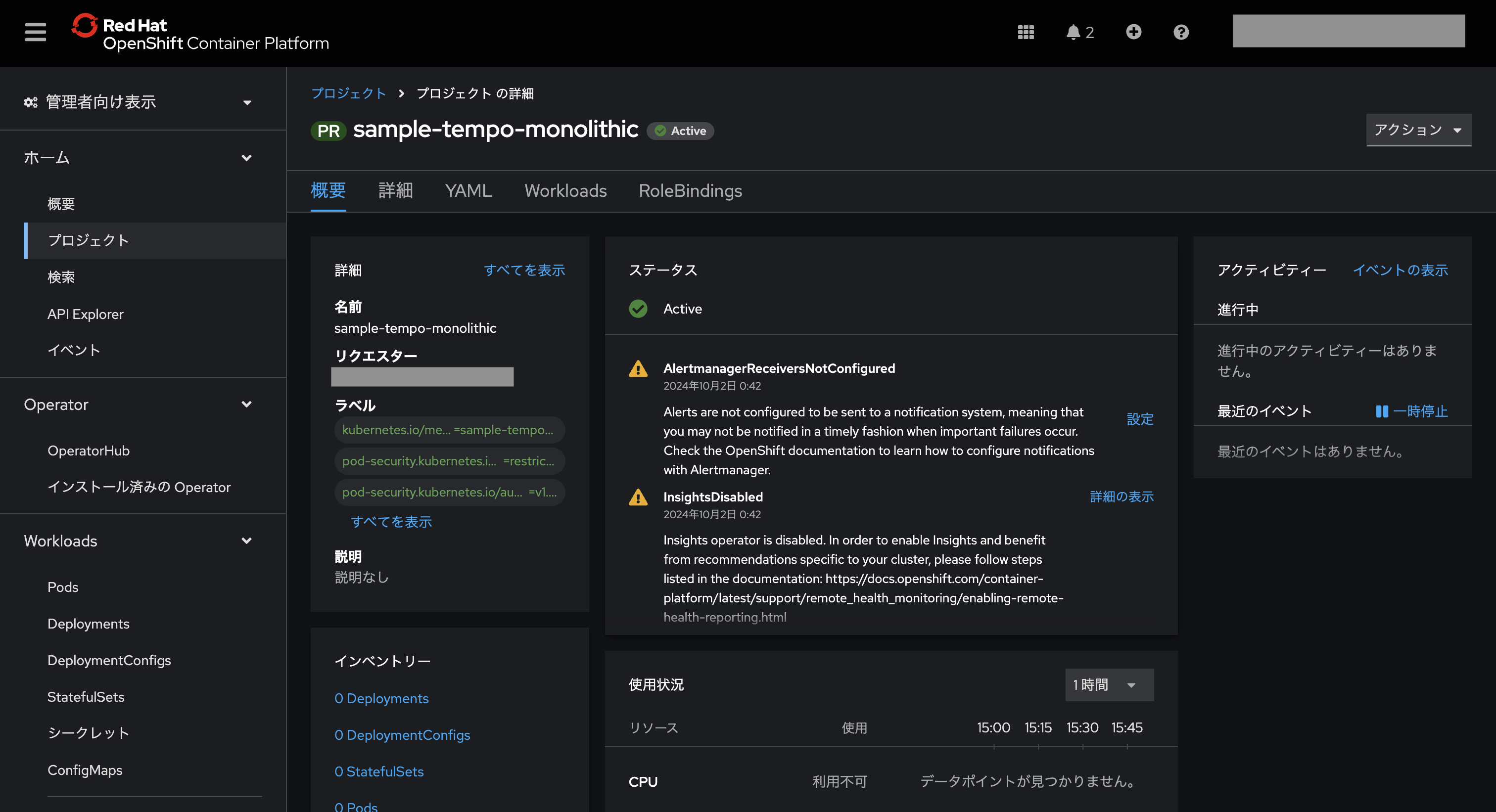

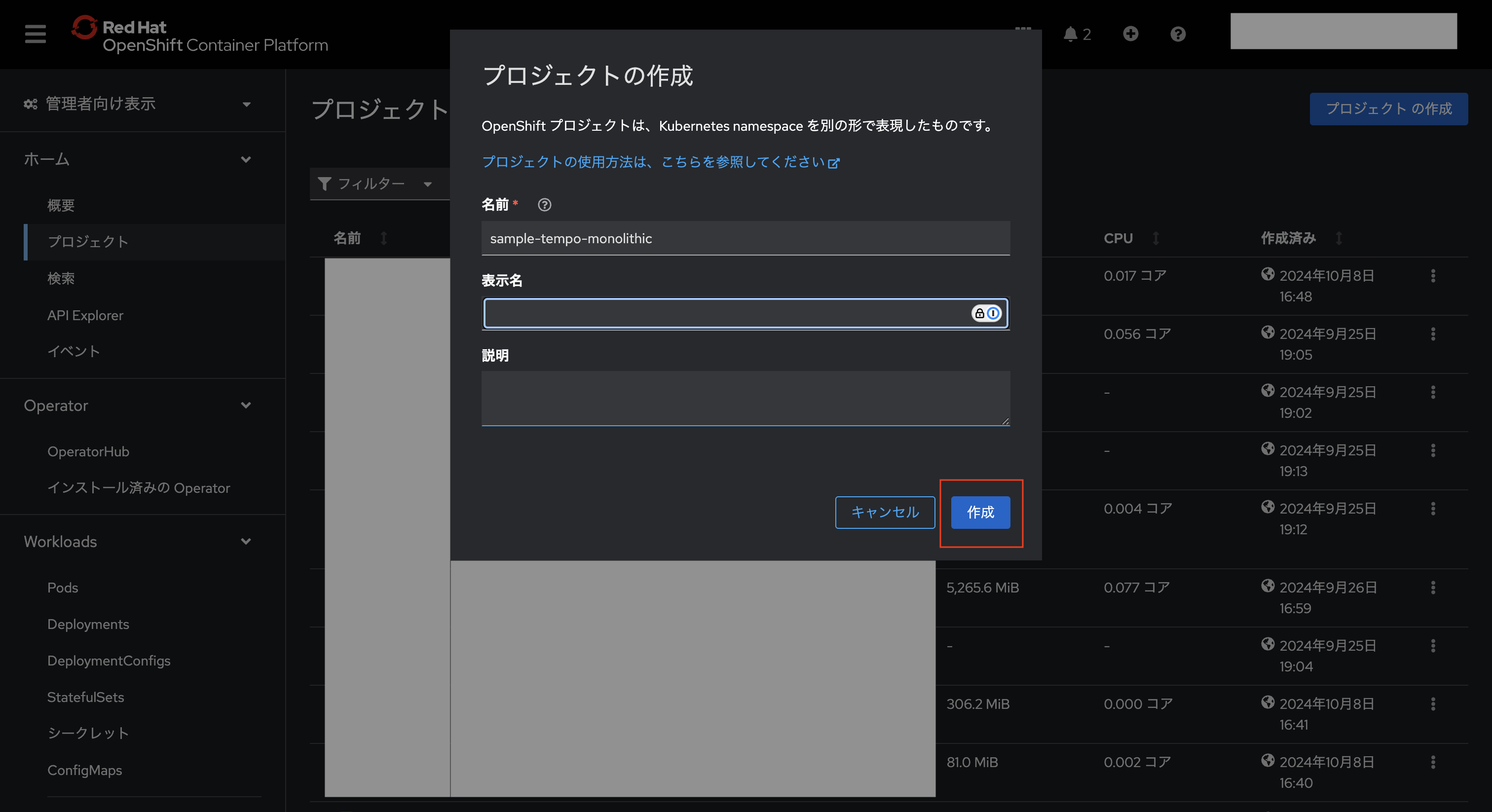

  • Tempo Monolithic Instance用のプロジェクトを作成する

プロジェクト名「sample-tempo-monolithic」(任意の名前)

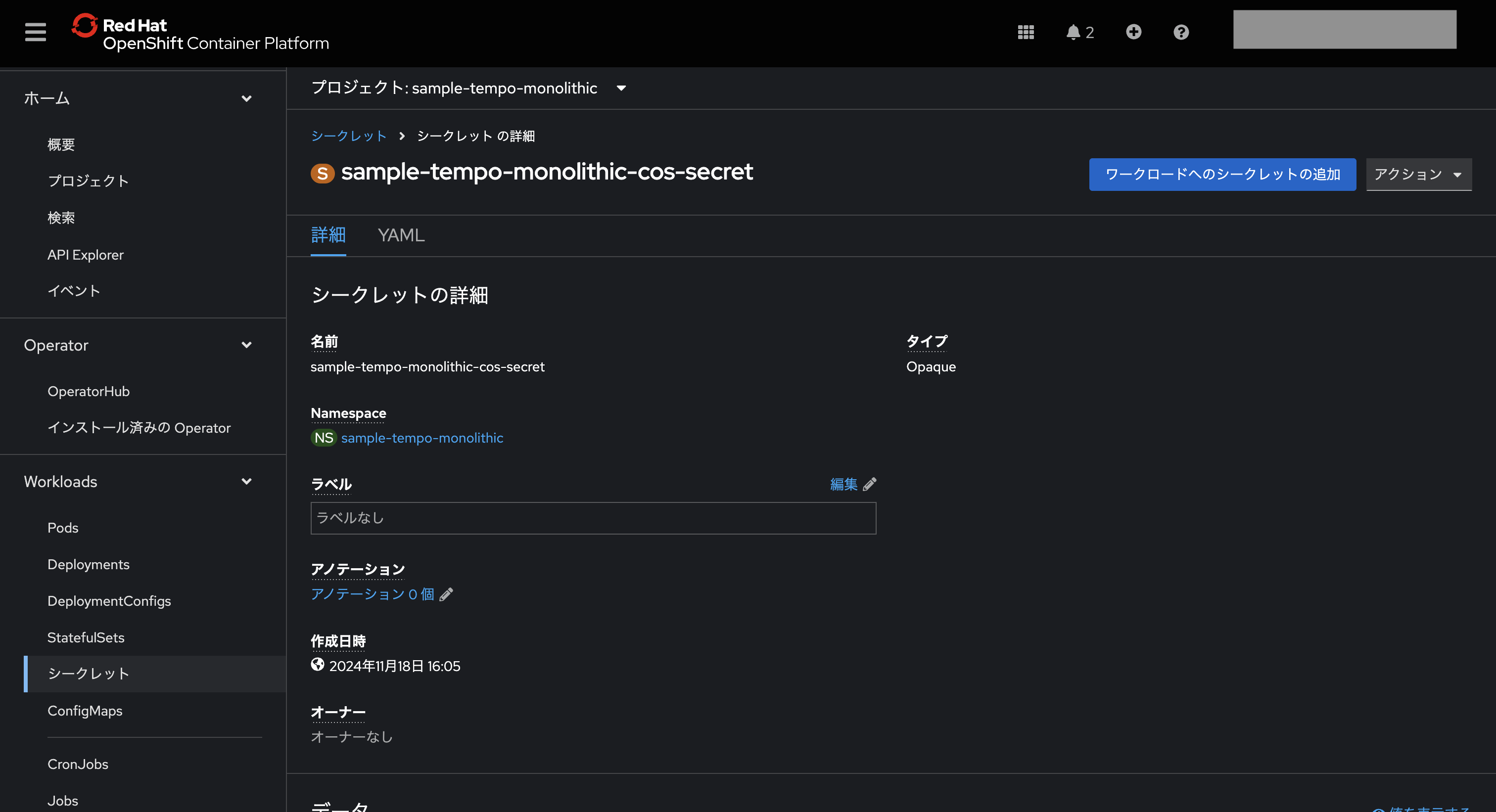

• トレース情報の保存に使用されるObject Storage接続情報を定義する

以下のマニフェストファイル内容でリソースを作成

apiVersion: v1
kind: Secret
metadata:
  name: sample-tempo-monolithic-cos-secret(任意の名前)
  namespace: sample-tempo-monolithic(上で作成したプロジェクト名)
type: Opaque
stringData:
  endpoint: http://<Cloud Object StorageバケットのPublicEndpoint>
  bucket: <Cloud Object Storageバケット名>
  access_key_id: <Cloud Object StorageインスタンスのアクセスキーID>
  access_key_secret: <Cloud Object Storageインスタンスのアクセスキーシークレット>

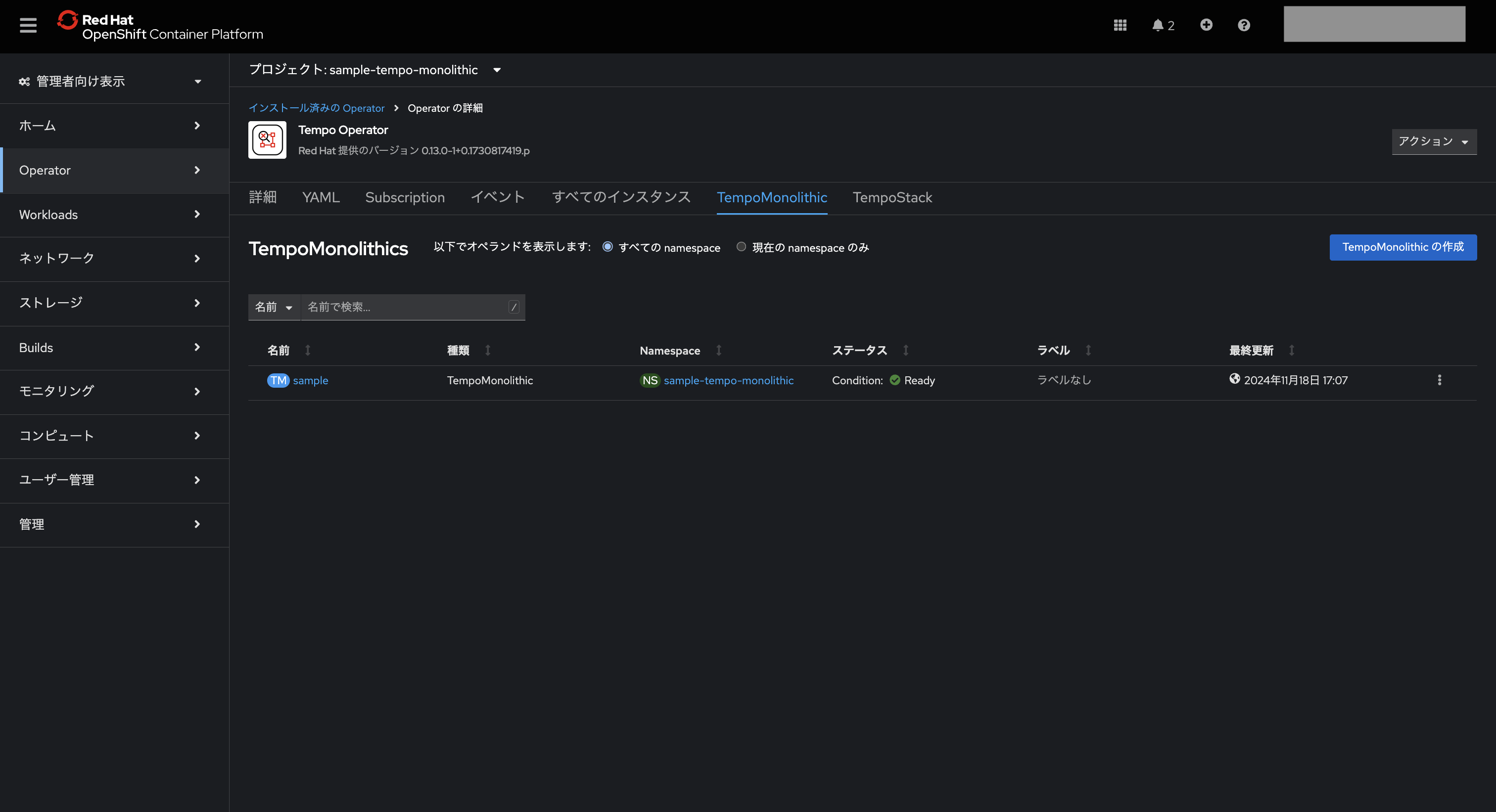

• Operator > インストール済みのOperator > Tempo Operatorを選択し、Tempo Monolithicタブから「TempoMonolithicの作成」を押下する

以下のマニフェストファイル内容でリソースを作成

apiVersion: tempo.grafana.com/v1alpha1
kind: TempoMonolithic
metadata:
  name: sample(任意の名前)
  namespace: sample-tempo-monolithic(上で作成したプロジェクト名)
spec:
  storage:
    traces:
      backend: s3
      size: 10Gi
      s3:
        secret: sample-tempo-monolithic-cos-secret(上で作成したSecret名)
  jaegerui:
    enabled: true
    route:
      enabled: true

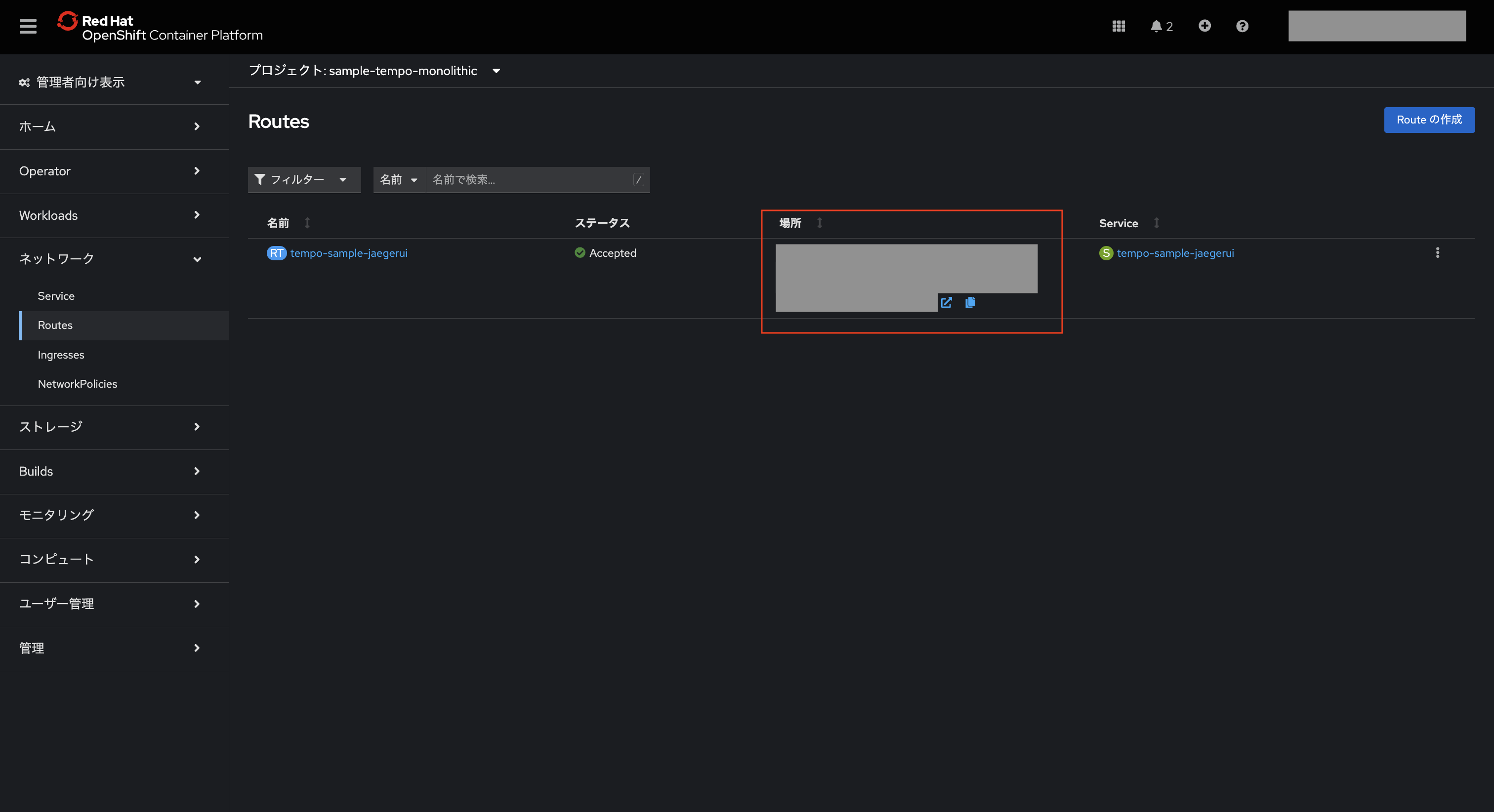

• ネットワーク > Routesを選択し、上の作業で作成されたRouteからURLを押下する

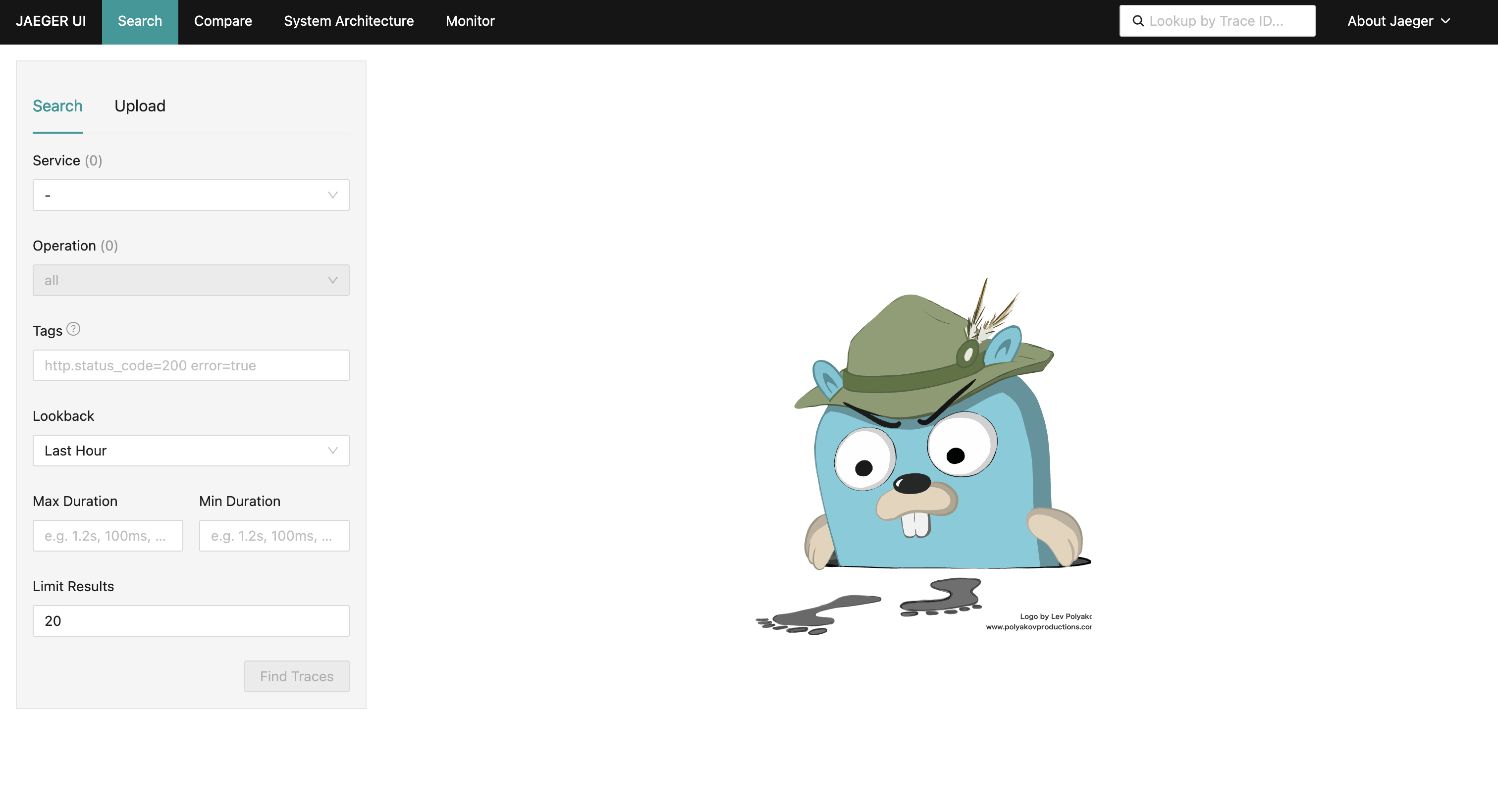

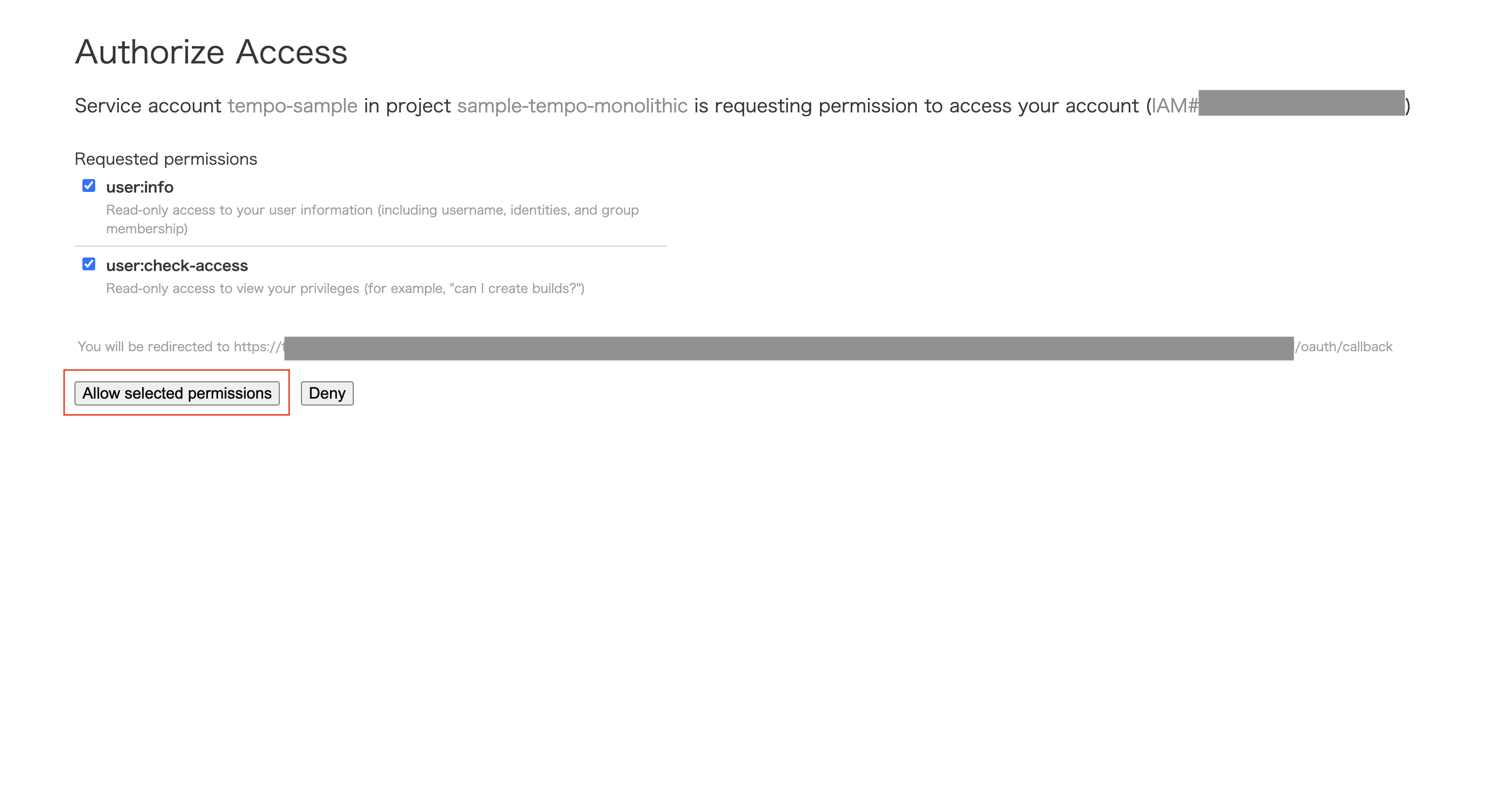

• Jaeger UIが使用できるようになっていることが確認できる

さいごに

次回はサンプルアプリケーションを作成して、分散トレーシング情報を取得できるよう構成を行いたいと思います。
