【Pyxel】Pyxelを使ってゼビウスの背景スクロールを実現する（その２）

目標

前回のデータを使って、PyxelEditor上に展開して背景スクロール実現を試みる。

PyxelEditorに関して、
横8ドット縦8ドットのキャラクタデータを作成するイメージデータは１枚で最大1024キャラクタまで登録可能。マップデータに相当するタイルマップはこのイメージデータ番号指定で１枚しか使用できない。

つまり、今回圧縮したキャラクタデータが1024以下でなければPyxelEditor上に置くことができないことになる。

今回のデータを見てみるとキャラクタデータ数は1196キャラクタになってるのでPyxelEditorでは不可能ということになる。
（※対象となる画像によってデータ数は変動します）

データ変換

一応、キャラクタデータ数を最大1024として変換してみた。
（本来はデータ変換後のキャラクタデータ数が1024以下であることが望ましい。）

前回のdeflate.pyの最後に以下を追加。

#-----------------------------------
#PyxelEditor上のキャラクタデータに展開する
#横256ドット縦256ドット
#つまり、横256/8=32キャラクタ、縦256/8=32の合計32*32=1024キャラクタ設定可能
#総数1024キャラクタ以下なら１image分保存可能

#キャラクタデータをchardata.txtに出力
with open('chardata.txt', mode='w') as f:
	_d = [0 for _dd in range(4*8)]
	for n in range(int(_char_number/32)+1):
		for y in range(8):				#1キャラ縦サイズ
			print("[",end="", file=f)			#1ドット行ずつ括る

			if( n >= (int(_char_number/32))):
				mx = _char_number % 32	#横最大数で最後の残りは端数になる
				if( mx == 0 ):			#端数無ければ最大数は最大値に設定
					mx = 32
			else:
				mx = 32

			for x in range(32):
				_d = _char_tbl[(n*32) + x]
				if( x >= mx ):		#無い部分には0を入れる
					for i in range(8):
						print(0,end=", ", file=f)
				else:
					for i in range(4):
						print(0x10+(_d[(y*4)+i]>>4),end=", ", file=f)		#上位バイト
						print(0x10+(_d[(y*4)+i]&0x0f),end=", ", file=f)		#下位バイト
			print("],", file=f)
	print("[0]", file=f)			#終端

	f.close()

#タイルマップデータをtilemap.txtに出力
with open('tilemap.txt', mode='w') as f:
	print("imgsrc = 2", file=f)		#imageセットした値をセット（今回は"2"）

	set = 0
	for n in range(int(_map_number/CHAR_X_MAX)+1):		#Y方向
		print("[",end="", file=f)		#キャラ行ずつ括る

		if( n >= (int(_map_number/CHAR_X_MAX))):
			mx = _map_number % CHAR_X_MAX	#横最大数で最後の残りは端数になる
			if( mx == 0 ):					#端数無ければ最大数は最大値に設定
				mx = CHAR_X_MAX
		else:
			mx = CHAR_X_MAX

		for x in range(CHAR_X_MAX):						#X方向：128
			#登録最大数こえた？
			if( ((n*CHAR_X_MAX) + x) >= _map_number ):
				set = 1
				break

			_d = _map_tbl[(n*CHAR_X_MAX) + x]
			if( x >= mx ):		#無い部分には0を入れる
				print(0,end=", ", file=f)
				print(0,end=", ", file=f)
			else:
				print(_d & 0x01f,end=", ", file=f)				#下位バイト：座標x
				print(( _d >> 5 ) & 0x01f,end=", ", file=f)		#上位バイト：座標y

		#終了？
		if( set == 1 ):
			print("],", file=f)
			break

		#横不足サイズ分を0で埋める
		for x in range(256 - CHAR_X_MAX):
			print(0,end=", ", file=f)
			print(0,end=", ", file=f)

		print("],", file=f)

	print("[0]", file=f)			#終端
	f.close()

PyxelEditorのリソースファイル"xevi.pyxres"を"xevi.zip"にリネームしてzip解凍すると、"pyxel_resource.toml"が出力される。

"pyxel_resource.toml"をテキストエディタで開き、
以下の[images]の"data = [[0]]"の"[0]"を部分に
キャラクタデータ"chardata.txtの内容に入れ替える。

[[images]]
width = 256
height = 256
data = [[0]]

同様に以下の[tilemaps]の"data = [[0]]"の"[0]"を部分に
タイルマップデータ"tilemap.txtに入れ替える。
（最初の１行は下記記述のimgsrcなので削除、終端コードの手前の"[],"を削除する）

[[tilemaps]]
width = 256
height = 256
imgsrc = 0
data = [[0]]

イメージデータを３枚目に格納した時は上記 "imgsrc=2" に変更する。
（タイルマップがひとつのイメージデータで構成されてる所以）

"pyxel_resource.toml"を保存して、"pyxel_resource.toml"をzip圧縮。
"pyxel_resource.zip"を"xevi.pyxres"にリネームしてエディタ起動

pyxel edit xevi

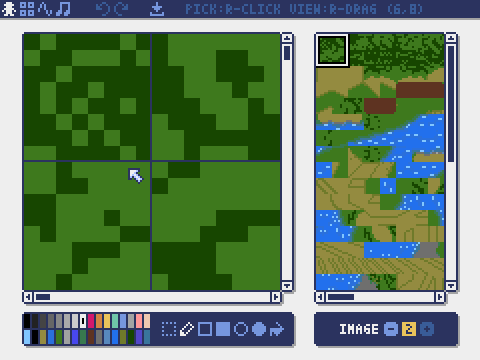

イメージデータ

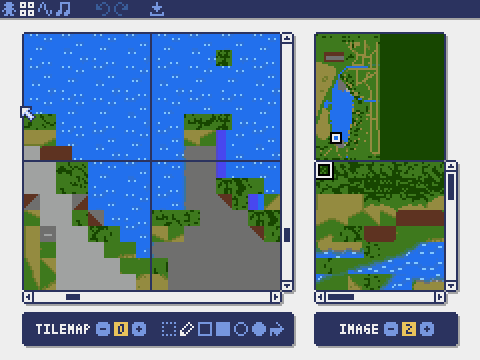

タイルマップ

うまく変換されてるように見えるけど、各所見ていくとNGな箇所が見つかる。

今回、PyxelEditorにデータを置いて背景スクロールを実現させることが目標なので、NG箇所はそれっぽいキャラクタデータに置き換えて作成することにする。
（置き換えなくてもいいけど、見栄え的に・・・）

リソースを元に背景スクロール

前回の"xeviscr.py"の描画関数（draw()）を下記に置き換える。

#----------
#描画（リソース使用）
def draw():

	global _dx
	global _dy
	global _area_number
	global _startup

	#画面クリア
	pyxel.cls(0)

	if( _startup != 0 ):
		_area_number = 0
		_dy = MAP_HEIGHT - 1	#スクロール位置

	_ddy = _dy & 0x07

	for _yp in range(SCREEN_CHAR_HEIGHT+1):			#画面縦キャラクタサイズ
		_yofs = _dy + (_yp*8)

		if( ( _area_number == 0 ) and ( _yofs >= MAP_HEIGHT ) ):
			#森描画（マップの下から６キャラクタ分をループさせて使用）
			_yofs -= MAP_HEIGHT
			_v = ( 256 - 6 + ( int( _yofs / 8 ) % 6 ) ) * 8
			pyxel.bltm( 0, _yp*8 + (8 - _ddy) - 8, 0, _area_x[_area], _v, SCREEN_WIDTH, CHAR_HEIGHT )

		else:
			_area = _area_number
			if( ( _area_number > 0 ) and ( _yofs >= MAP_HEIGHT ) ):
				#上から描画していくので、はみでた部分を差し引いて前のエリアを記述していく
				_yofs -= MAP_HEIGHT
				_area -= 1

			_v = int( _yofs / 8 ) * 8
			pyxel.bltm( 0, _yp*8 + (8 - _ddy) - 8, 0, _area_x[_area], _v, SCREEN_WIDTH, CHAR_HEIGHT )

	if( _startup != 0 ):
		_startup = 0

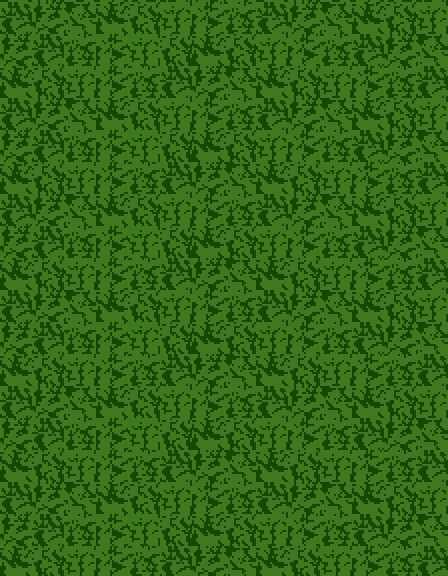

エリアの繋ぎ目部分はこんな感じで、タイルマップにおいて、縦8ドット（１キャラクタ）横224ドット（画面横サイズ、２８キャラクタ）の板を上から並べて描画しています。

実行

pyxel run xeviscr.py

結果

前回同様スクロールスピード8での動作は以下

描画時の処理を計測して比較してみました。（import time使用）
処理時間多めの箇所を抜粋すると、
前回：0.015
今回：0.0016
処理時間は1/10となリました。

前回は8ドット x 8ドットのキャラクターサイズでpsetフル活用だったので時間がかかっていたのも当然の結果。
今回はタイルマップからの描画なのでゲーム化するなら当然こちらの方が良いですが問題はキャラクタデータ、地道に手作業するなら問題ないですが簡単にはいかないようです。

後日談

減色ファイル"deccol.py"において、減色させる箇所を以下のように変更。

#k平均法を使用する
im_q = im.quantize(colors=16, method=1, kmeans=504, dither=0)

キャラクタデータ数を限りなく1024に近い数値にした結果、k平均法を504回かけるとキャラクタデータ数は1019となり、PyxelEditorのキャラクタデータ最大数以内におさまりました。

以下の動作確認に反映させました。
（リソース使用スイッチを切り替え前後でほぼ変化が無いことを確認）

動作確認

上記からさらに操作可能にしたものの動作確認は以下でできます。
HTMLなのでPyxelが無くても動きます。
Xevious Scroll 2

応用？

パレットモードのPNGファイルからPyxelEditor上のキャラクタデータを作成する。
PyxelEditorのImage Dataは最大横256ドット縦256ドット。
PIL使って減色＆リサイズしてこのサイズに収めれば格納できることになる。

#パレットモードのPNGファイルからPyxelEditor上のキャラクタデータを作成する
#最大サイズ：横256ドット縦256ドット
import struct
import zlib

#PNGファイルを開く（ファイル名は仮）
with open('basechar.png', mode='rb') as pngf:
	#読み込み
	data = pngf.read()
	pngf.close()

#PNGデータ展開
#[PNGシグネチャ]
offset = 8
#[IHDR(25 bytes)]
width = struct.unpack_from(">I", data, offset + 8)		#横
height = struct.unpack_from(">I", data, offset + 12)	#縦
offset += 25
#[PLTE]
length = struct.unpack_from(">I", data, offset + 0)
#Length(4) + chunk(4) = 8
offset += 8
#パレットデータ格納
pdata = list(struct.unpack_from(">" + str(length[0]) + "B", data, offset))
#CRC(4) = 4
offset += length[0] + 4

#パレットファイル出力
with open('palet.txt', mode='w') as f:
	for n in range(int(length[0]/3)):
		for x in range(3):			#RGB
			print('{:02x}'.format(pdata[n*3+x]),end="", file=f)
		print("", file=f)			#改行
	f.close()

#[IDAT]
length = struct.unpack_from(">I", data, offset)
ctype = struct.unpack_from(">4s", data, offset + 4)
idata = list(struct.unpack_from(">" + str(length[0]) + "B", data, offset + 8))
#Length(4) + chunk(4) + CRC(4) = 12
offset += length[0] + 12

#複数のIDATを連結する
while True:
	length = struct.unpack_from(">I", data, offset)
	ctype = struct.unpack_from(">4s", data, offset + 4)
	#IENDを拾ったら終了
	if( ctype[0].decode() == 'IEND' ):
		#終了
		break
	tdata = list(struct.unpack_from(">" + str(length[0]) + "B", data, offset + 8))
	idata = idata + tdata
	offset += length[0] + 12

#IDATはdeflate圧縮がかかっているのでzlibによる解凍
idata = zlib.decompress(bytearray(idata))

#Pyxel Image出力
#行頭に必ず0x00が入るので横サイズ+1とし、1～（横サイズ+1）の範囲で抽出する
width2 = int(width[0]/2)+1
with open('chardata.txt', mode='w') as f:
	for y in range(height[0]):				#1キャラ縦サイズ
		print("[",end="", file=f)			#1ドット行ずつ括る
		for x in range(1,width2):			#横サイズ
			print( idata[y*width2+x]>>4,end=", ", file=f)		#上位バイト
			print( idata[y*width2+x]&0x0f,end=", ", file=f)		#下位バイト

		print("],", file=f)
	print("[0]", file=f)					#終端

	f.close()

これ使えばキャラクタ（スプライト）もPyxelEditorに載せられると思いましたがそうは簡単にはいかず、結局多大なる手直しが必要になることがわかったのでした・・・orz
