屋内環境を手軽にモニタリングする～⑪BH1750FVI(代用)から照度をJavaで取得する(I2C / Pi4J)～

以前、こちらの記事で紹介した、環境情報をモニタリングする簡易ツールは、照度の情報をテキサス・インスツルメンツ社のSensorTag CC2650から取得します。ただ、BLE環境センサータグとして、永らく世界的に知られたSensorTag CC2650は生産中止のため、今後、入手が困難になると思われます。そこで、別のセンサーにも対応することにしました。

※2020年12月16日現在、SensorTag CC2650の生産中止の記述が見当たりません。以前、そのような記述を見かけたと記憶しているのですが…。なお、上記「テキサス・インスツルメンツ社のSensorTag CC2650」でリンクしたURLのWikiは、2021年1月15日にサポートを終了するそうで、必要なファイルやその他のコンテンツをダウンロードすることをお勧めします、とのことです。

今回、新たな照度センサーとして、ROHMのBH1750FVIを選択しました。手頃な価格であり、数百円で入手できます。

BH1750FVIセンサーとは

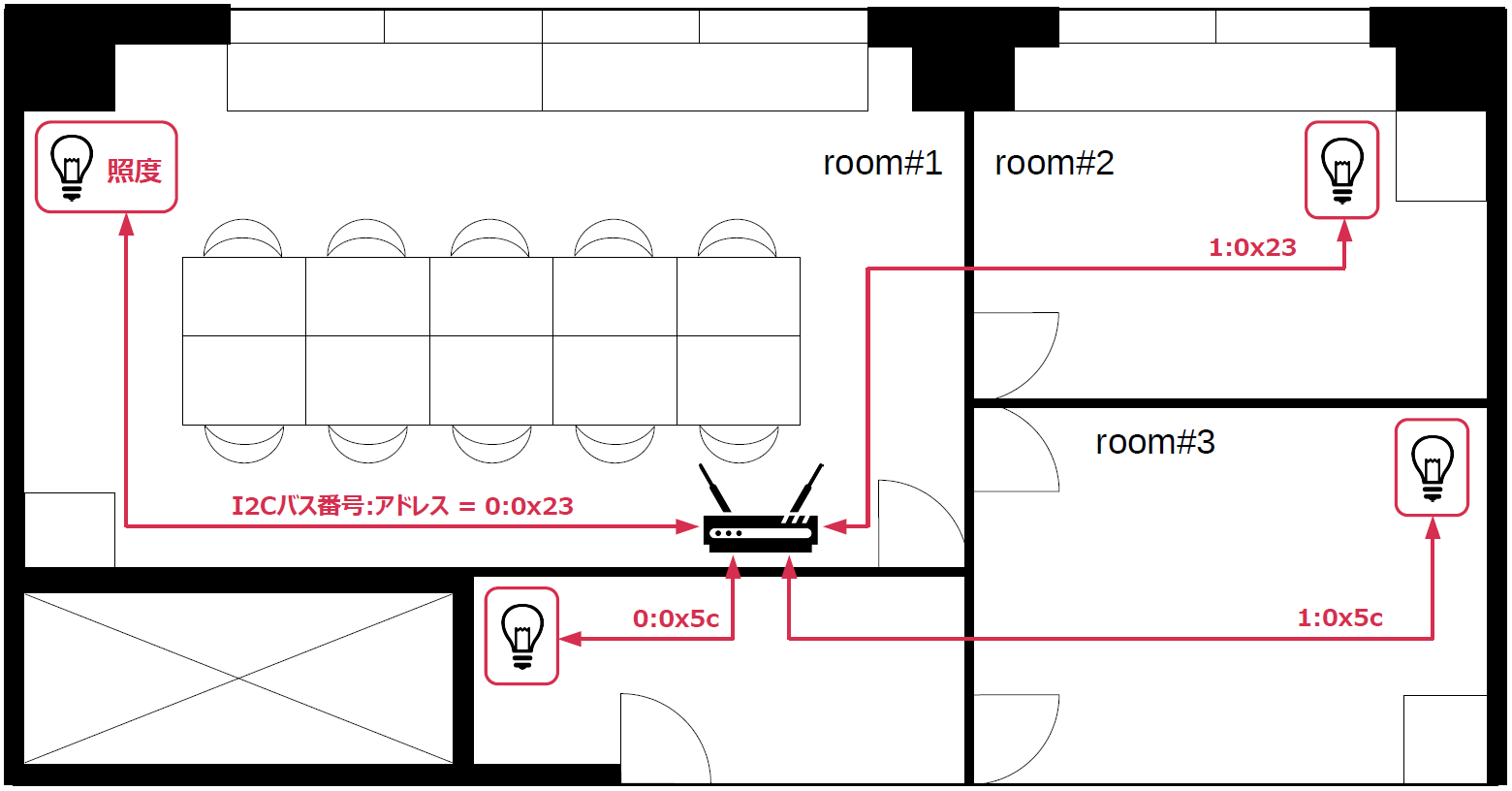

このセンサーは、照度を測定することができます。インターフェースはI2Cで、I2Cアドレスには、0x23or0x5cのいずれかを指定することができます。また、Raspberry Pi 3B or 4BのI2Cバスは、0と1の二つありますので、Raspberry Pi 3B or 4Bでは、BH1750FVIを最大4個、同時に使用することができます。

作成したBH1750FVIのJavaライブラリ(bh1750fvi-driver)はGithubで公開しています。OSとセンサーの設定手順も書いておきました。また、このライブラリを組み込んだ環境情報モニタリングの簡易ツールは、こちらのGithubで公開しています。

Javaライブラリの基本的な使い方

bh1750fvi-driverの簡単な使い方を掲載します。以下のサンプルコードでは、I2Cバス=1、アドレス=0x23を指定しています。

import com.pi4j.io.i2c.I2CBus;

import io.github.s5uishida.iot.device.bh1750fvi.driver.BH1750FVIDriver;

public class MyBH1750FVI {
    private static final Logger LOG = LoggerFactory.getLogger(MyBH1750FVI.class);

    public static void main(String[] args) {
        BH1750FVIDriver bh1750fvi = null;
        try {
            bh1750fvi = BH1750FVIDriver.getInstance(I2CBus.BUS_1, BH1750FVIDriver.I2C_ADDRESS_23);
            bh1750fvi.open();

            while (true) {
                float value = bh1750fvi.getOptical();
                LOG.info("optical:" + value);

                Thread.sleep(10000);
            }
        } catch (InterruptedException e) {
            LOG.warn("caught - {}", e.toString());
        } catch (IOException e) {
            LOG.warn("caught - {}", e.toString());
        } finally {
            if (bh1750fvi != null) {
                bh1750fvi.close();
            }
        }
    }
}

このように使い方はシンプルです。なお、Pi4JというRaspberry PiのGPIOを使用するためのJavaライブラリを使用して作成しました。

最後に

このJavaライブラリを組み込んだ簡易ツールには、センサー値をダッシュボードでモニタリングする機能とJSON形式でMQTTブローカに送信する機能があります。

最後に、簡易ツールはこちらのGithubで公開しています。
