ingress-nginxはどうやって動いているのか(1)

Last updated at Posted at 2019-10-04

ingress-nginxって何?

ingress-nginxの説明をする前に、KubernetesのIngressとIngress Controllerの説明を少し。

Ingressって何?

Ingressの公式ドキュメントによると、Ingressとは、

An API object that manages external access to the services in a cluster, typically HTTP.
Ingress can provide load balancing, SSL termination and name-based virtual hosting.

サービスへのアクセスを制御する機能として、ロードバランシングや、SSL、バーチャルホストなどの機能を提供するためのAPIオブジェクトのこと。

Ingress Controllerって何?

Ingress Controllerの公式ドキュメントによると、Ingress Controllerとは、

In order for the Ingress resource to work, the cluster must have an ingress controller running.

Ingressリソースが設定で、その設定どおりに動く実態がIngress Controllerといった感じ。
実装としては、envoyベースやHAProxyベース、nginxベースなど、様々なものが存在しており、それぞれIngressが定める仕様を満たしつつ、様々な独自の拡張機能(Canaryリリースの仕組みなど)を提供している。
ユーザーが自分たちの要件に合わせて、どの実装をIngress Controllerとして選択して利用するかを決めることになる。

実際には、通常のアプリケーションのように、Ingress Controller用のDeploymentやServiceをKubernetesにデプロイする必要がある。

ingress-nginxって何?

ようやく本題。kubernetes/ingress-nginxは、Ingress Controllerの実装の1つで、Kubernetes Communityのリポジトリとして開発が進められている。

nginxベースのIngress Controllerとして、NGINX, Inc.が提供しているNGINX Ingress Controller for Kubernetesもあるが、こちらとは別物。
ingress-nginxはコミュニティベースが開発が進められているため、実験的な機能なども多く追加されている。

具体的な差異については、公式ドキュメントにも書かれている。

ingress-nginxはどのような仕組みで動いているのか

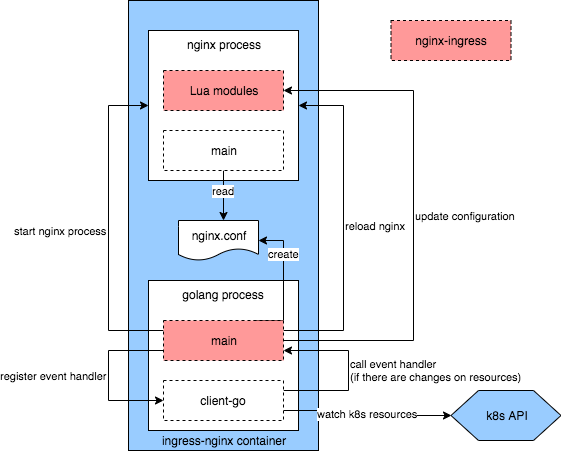

how-it-works.mdに概要が書かれているが、ソースコード(v0.26.1)を見ながら全体を図示してみるとこんな感じ(なはず)。


メイン処理

メインのプロセスはGoでビルドされたバイナリが実行され、Kubernetesのリソース(Ingress, ConfigMap, Service, etc..)情報を元に、nginxの制御を行っている。具体的には、

  • Kubernetesのリソース情報を取得
  • nginxプロセスの起動/リロード
  • nginx.confの作成/更新
  • LuaモジュールのConfigurationの更新

のような処理を行っている。

Kubernetesリソースの監視

Ingressリソースなど、nginxのConfigurationを構成するための情報が更新された場合、ingress-nginxにも反映させなければいけない。そのために、ingress-nginxはkubernetes/client-goライブラリを通じて、Kubernetesの各種リソースの監視を行っている。

どのような仕組みで監視を行っているかは、sample-controllerリポジトリのcontroller-client-go.mdがわかりやすいので、気になる人はこちらを見てほしい。

Luaモジュール

Goでビルドされたバイナリの他に、ingress-nginxは、nginxプロセス内で動くLuaモジュールも提供している。これらのモジュールは、受け取ったConfiguration情報を元に、各種アルゴリズムでのロードバランシング、Canaryリリースの制御などを行っている。

続き

ingress-nginxはどうやって動いているのか(2)では、より詳細な処理の流れをコードを追いながら見ていく。
