カウンターの次に、その応用でストップウオッチを作成してみます。
10進カウンターと6進カウンターを組み合わせた 60進カウンターを使います。

#10進カウンター

前回作成した10進カウンター

#6進カウンター

6進カウンターだと、FF が３個になります。

#60進カウンター

10進カウンターと6進カウンターを組み合わせると60進カウンターになります。

#60進カウンターの部品化

入出力端子を追加して、部品化します。
電源DCの扱いがよくわからなかったので、これも外部入力にしました。

#ToolBox へ60進カウンター登録
部品グループアプリのサブテーブルに、部品として登録します。

#60進カウンター部品のテスト
作成した60進カウンターに入出力端子を追加して、動作検証します。

#ストップウオッチ作成

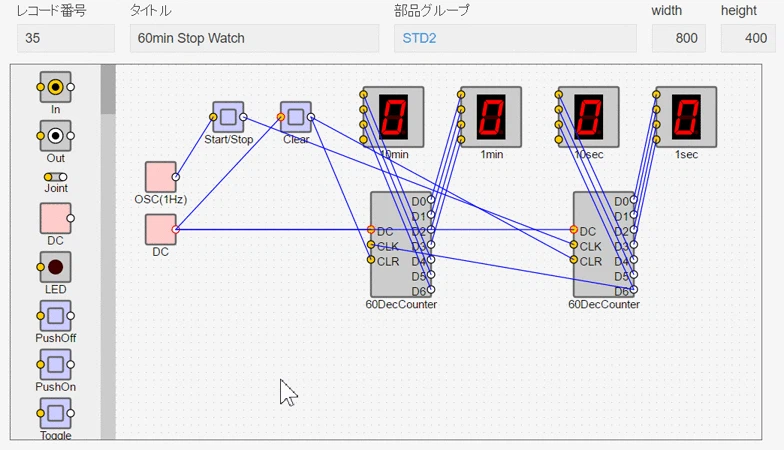

60進カウンター部品を二つ組み合わせると、60分まで計測できるストップウオッチになります。

#ストップウオッチ作成(0.1sec)
さらに60進カウンター部品を追加して、0.1秒単位に計測できるストップウオッチにしました。
10進カウンター部品を作ってもよいのですが、部品の種類が少ないほうがいいこともあります。
